在现代电子设备中，移动行业处理器接口(MIPI)因其低功耗、高速传输的特性，广泛应用于智能手机、平板电脑、车载显示器等设备的图像传感器、显示屏等组件的数据传输。准确测量 MIPI 信号对于设备研发、调试以及故障排查至关重要。而示波器差分探头作为一种专业测量工具，能有效应对 MIPI 信号的特性，实现精准测量。本文将详细介绍如何使用示波器差分探头测量 MIPI 信号，帮助电子工程师与技术爱好者解决实际测量难题。

一、MIPI 信号特性与测量难点

MIPI 信号采用差分信号传输方式，通过两根信号线传输幅度相等、相位相反的信号，这种方式能够有效抑制共模干扰，提高信号传输的稳定性与抗干扰能力。同时，MIPI 信号的传输速率不断提升，例如 MIPI D-PHY 规范下，数据传输速率可达数 Gbps ，这对测量设备的带宽、采样率等性能提出了极高要求。

此外，MIPI 信号的电平标准较为特殊，常见的有 C-PHY、D-PHY 等协议，不同协议对应不同的电平幅度与电气特性。而且，MIPI 信号往往包含丰富的高频分量，信号边沿陡峭，极易受到电磁干扰(EMI)的影响。这些特性使得 MIPI 信号的测量面临诸多挑战，普通探头难以满足测量需求，而示波器差分探头则成为了理想选择。

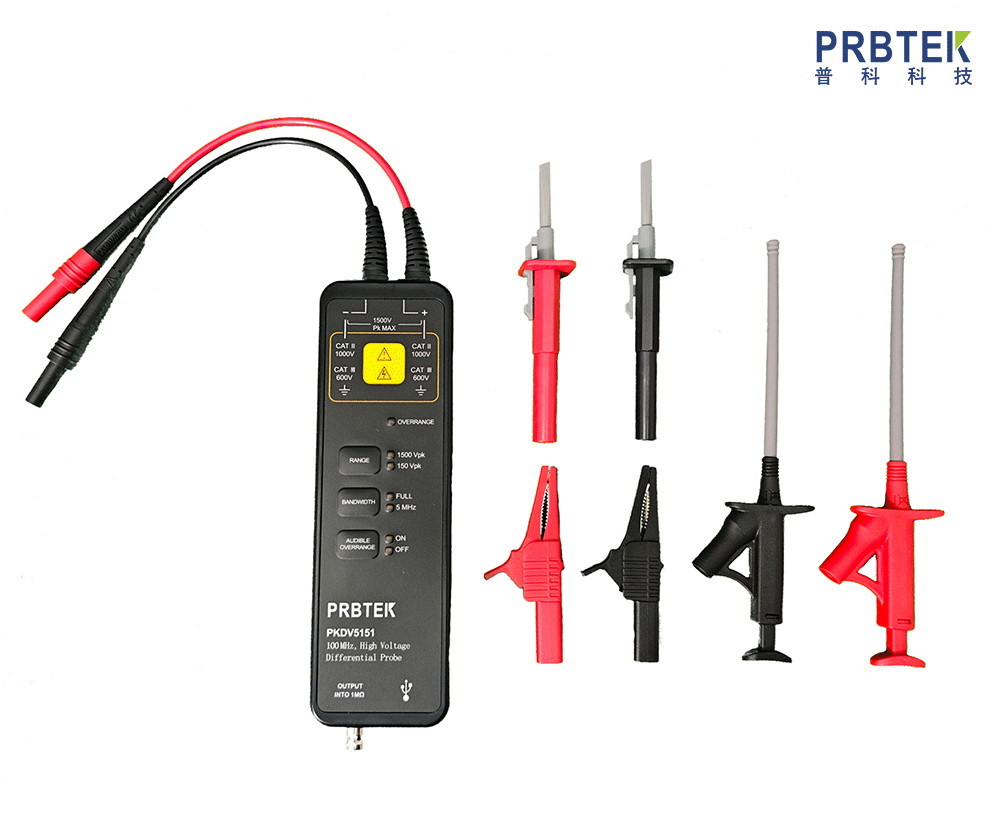

二、示波器差分探头选型要点

2.1 带宽匹配

为准确还原 MIPI 信号的真实波形，差分探头的带宽必须满足信号最高频率成分的测量要求。一般而言，探头带宽应至少是信号最高频率的 3 - 5 倍。以传输速率为 2.5Gbps 的 MIPI D-PHY 信号为例，其对应的最高频率约为 1.25GHz，那么选择的差分探头带宽应不低于 3.75GHz 。若探头带宽不足，会导致信号高频成分丢失，造成波形畸变，影响测量结果的准确性。

2.2 输入阻抗与负载效应

MIPI 信号源的输出阻抗较低，为减少探头对被测电路的负载影响，应选择输入阻抗高的差分探头。较高的输入阻抗可以避免探头引入过多的容性负载与阻性负载，防止改变 MIPI 信号的原始特性。同时，还需关注探头的输入电容，输入电容过大可能会使信号边沿变缓，影响信号的传输质量与测量精度。

2.3 共模抑制比(CMRR)

由于 MIPI 信号采用差分传输，良好的共模抑制能力能够有效抑制外界共模干扰，提取纯净的差分信号。共模抑制比越高，探头抑制共模干扰的能力越强。在复杂电磁环境下进行测量时，高 CMRR 的差分探头能显著提升测量结果的可靠性。

2.4 探头衰减比

探头衰减比决定了信号在传输过程中的衰减程度，常见的衰减比有 1:1、10:1 等。选择合适的衰减比需综合考虑示波器的输入量程与信号幅值。例如，当 MIPI 信号幅值较大时，可选择 10:1 衰减比的探头，以避免信号超过示波器输入量程而导致测量失真。

三、使用示波器差分探头测量 MIPI 信号的步骤

3.1 测量前准备

校准探头：使用前，需对示波器差分探头进行校准，确保测量精度。一般通过示波器自带的探头补偿信号进行校准操作，将探头连接到示波器的校准信号输出端，调整探头上的补偿电容，使示波器显示的校准波形为标准方波。

检查设备连接：确保示波器与差分探头连接牢固，同时检查探头与 MIPI 信号测试点的连接方式。对于 MIPI 信号，通常需要使用专用的测试夹具或探针，将差分探头的正负极准确连接到 MIPI 信号的差分信号线对。

设置示波器参数：根据 MIPI 信号的特性，设置示波器的采样率、时基、垂直量程等参数。采样率应至少是信号最高频率的 5 倍以上，以保证能够完整采集信号波形;时基设置需根据信号的周期进行调整，确保在屏幕上能清晰显示多个信号周期;垂直量程则根据信号幅值进行合理设置，避免信号削波或显示不清晰。

3.2 测量过程

连接探头与 MIPI 信号：将差分探头的正负极分别连接到 MIPI 信号的差分信号线对，确保连接紧密，避免接触不良导致信号丢失或引入干扰。如果使用测试夹具，需将夹具正确安装在 MIPI 信号的连接器上，再将探头与夹具连接。

触发设置：由于 MIPI 信号通常为周期性信号，可选择合适的触发方式，如边沿触发、脉冲宽度触发等。根据 MIPI 信号的电平特性，设置触发阈值与触发沿，使示波器能够稳定触发并显示信号波形。

观察与分析波形：触发稳定后，在示波器屏幕上观察 MIPI 信号的波形，分析信号的幅值、频率、上升时间、下降时间等参数是否符合 MIPI 协议规范。若发现波形异常，如抖动、畸变、幅值不足等问题，需进一步排查原因，可能是探头连接问题、干扰影响或信号源本身存在故障。

3.3 数据记录与保存

将测量得到的 MIPI 信号波形与相关参数进行记录与保存，方便后续分析与对比。可使用示波器的存储功能，将波形保存为图片、CSV 文件或示波器特定格式的文件。同时，记录测量时的环境条件、设备参数设置等信息，为问题排查与数据分析提供完整依据。

四、测量过程中的注意事项

4.1 电磁干扰防护

MIPI 信号极易受到电磁干扰，在测量过程中，应采取有效的电磁屏蔽措施。可使用屏蔽箱将被测设备与探头进行屏蔽，减少外界电磁场对信号的干扰;同时，确保示波器、探头以及其他测量设备良好接地，降低接地噪声对测量结果的影响。

4.2 信号完整性保护

为保证 MIPI 信号的完整性，尽量缩短探头与信号测试点之间的连接长度，减少信号传输路径上的寄生电感与电容。避免使用过长的连接线或转接头，若必须使用，需选择高质量、低损耗的连接线材，并确保连接紧密。

4.3 操作规范

严格按照探头与示波器的操作手册进行操作，避免因操作不当损坏设备或影响测量结果。在连接或断开探头时，应先关闭设备电源，防止静电或浪涌电流对设备造成损害。

五、常见问题及解决方法

5.1 波形畸变

如果测量得到的 MIPI 信号波形出现畸变，可能是探头带宽不足、输入电容过大或连接不良导致。可尝试更换更高带宽、低输入电容的探头，并检查探头与信号测试点的连接是否紧密。同时，排查是否存在电磁干扰，加强屏蔽措施。

5.2 信号幅值不准确

信号幅值不准确可能是探头衰减比设置错误、示波器垂直量程设置不当或探头损坏引起。重新检查探头衰减比设置与示波器垂直量程，确保与实际信号幅值匹配;若怀疑探头损坏，可使用已知标准信号对探头进行测试，必要时更换探头。

5.3 无法稳定触发

无法稳定触发可能是触发方式、触发阈值或触发沿设置不正确。根据 MIPI 信号的特点，调整触发方式为合适的模式，如边沿触发，并仔细调节触发阈值与触发沿，使示波器能够稳定捕捉信号波形。

使用示波器差分探头测量 MIPI 信号需要综合考虑探头选型、测量步骤、注意事项等多方面因素。通过合理选择探头、规范操作流程、有效防护干扰，能够准确测量 MIPI 信号，为电子设备的研发、调试与故障诊断提供可靠的数据支持。随着电子技术的不断发展，MIPI 信号的应用将更加广泛，掌握这一测量技术对于电子工程师与技术爱好者而言具有重要意义。
