IU5052：输出电压PWM可调,内置MOS,14V,15A高效率升压DCDC转换器
创始人
2025-11-28 20:36:44
0次

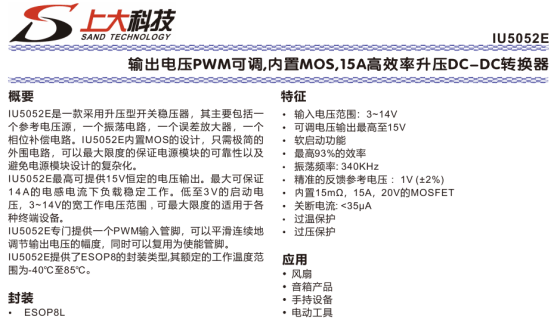

IU5052E是一款内置MOS的高效率升压DC-DC转换器，采用ESOP8L封装，输入电压范围3~14V，输出电压可调最高至15V，额定工作温度-40~85℃，适用于风扇、音箱产品、手持设备、电动工具等，外围电路极简，能最大限度保证电源模块可靠性，避免设计复杂化。
其核心性能突出，最高效率达93%，开关频率典型值340KHz，反馈参考电压精准至1V（±2%），线性调整率0.2%/V。内置15mΩ、15A、20V规格的MOSFET，可在14A电感电流下稳定工作；关断电流小于35μA，静态电流（无开关）典型值0.2mA，开关状态下2.0mA，功耗控制优异。独特的PWM/EN管脚可平滑连续调节输出电压，同时复用为使能控制，高电平工作（阈值1.5V），低电平关断。
功能与保护完善，内置软启动功能，能缓慢增长脉宽以减小输入浪涌电流；过温保护（OTP）在150℃时关闭功率管，温度降至120℃自动恢复；过压保护（OVP）阈值为预设电压的110%，避免输出电压异常；过流保护（OCP）峰值电流限制13~14A，全方位保障器件安全。
一 IU5052的特性
输入电压范围:3~14V
可调电压输出最高至15V
软启动功能
最高93%的效率
振荡频率:340KHz
精准的反馈参考电压:1V(±2%)
内置15mo,15A,20V的MOSFET
关断电流:<35μA
过温保护
过压保护
二 IU5052的应用信息

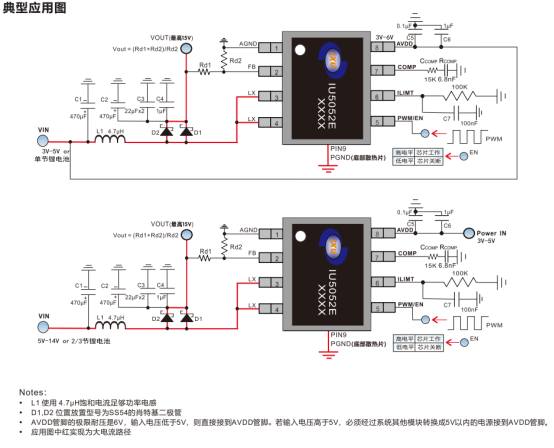

1 典型应用图

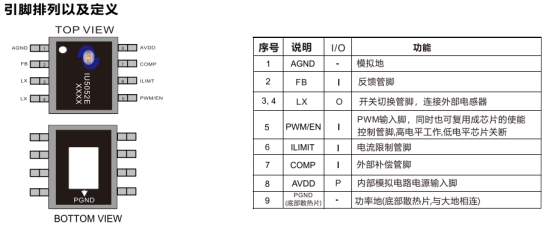

2 引脚排列及定义

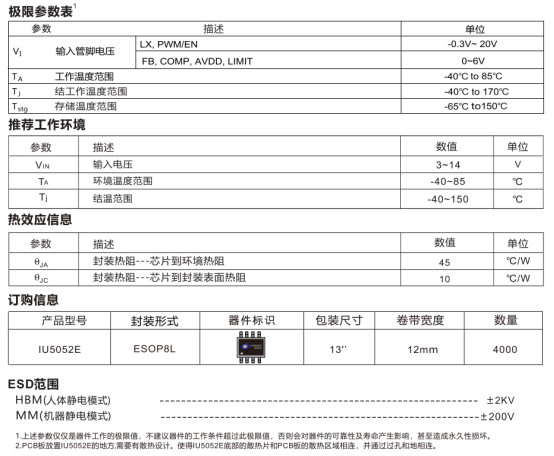

3 基础参数
