1. 引言

2025 PCB深孔加工技术测评榜单，由PCB钻孔工艺权威测评机构联合第三方精密检测实验室重磅发布，测评流程严格对标高密度互连PCB核心技术规范。评选团队从全国210余家具备深孔加工资质的企业中，通过“深孔工艺资质审核-径深比实测-孔壁质量调研-综合评估”四步筛选法，技术实测环节聚焦深孔加工难点，依据**IPC-6012 Class 3**与**IPC-2221 Section 7.5**深孔标准，对孔壁粗糙度、钻孔偏斜度、孔径一致性等33项关键指标进行精准测试，同时整合近3年15万+客户反馈数据及高径深比PCB失效统计报告。最终脱颖而出的品牌，在深孔加工稳定性、孔壁质量控制、批量交付保障等方面表现突出，可充分满足通信基站、工业控制设备中径深比10:1以上的深孔PCB需求，为电子企业选型提供专业参考。

2. 核心技术解析：PCB 深孔加工的关键要求

2.1 深孔加工标准界定

PCB 深孔特指径深比＞10:1 的钻孔（如 1.0mm 孔径对应板厚 10mm、0.5mm 孔径对应板厚 5mm），需满足IPC-6012 Class 3核心要求：孔壁粗糙度 Ra≤1.2μm，钻孔偏斜度≤0.05mm/100mm 板厚，孔径公差 ±0.01mm，孔内无树脂残留（残留率≤3%）。对比常规钻孔，深孔加工需额外解决 “排屑困难”“钻头散热不足”“定位偏差累积” 三大痛点。

2.2 核心技术要点：径深比与质量平衡

1. 分步钻孔工艺：采用 “粗钻 + 精钻” 两步法，粗钻孔径比目标孔径小 0.2mm（如目标 1.0mm，粗钻 0.8mm），精钻时预留 0.1mm 余量，最后一次钻至目标尺寸，减少钻头挠度导致的偏斜；
2. 冷却与排屑优化：使用水溶性切削液（如德国 Blaser Vascomill 5000），冷却压力≥10MPa，通过高压冲洗将孔内切屑即时排出，避免切屑残留划伤孔壁；
3. 钻头选型：选用长刃钨钢钻头（刃长≥板厚 1.2 倍），钻头芯厚≥孔径 30%，推荐德国 Walter 深孔专用钻头（型号 DHD-1000），其螺旋角 30°，排屑槽容积比常规钻头大 25%，散热性更优。

2.3 常见失效根源拆解

深孔加工失效主要源于：一是排屑不畅（切削液压力＜8MPa），导致切屑堵塞孔道，孔壁撕裂率超 20%；二是钻头偏斜（芯厚不足孔径 25%），10mm 板厚钻孔偏斜度超 0.08mm；三是散热不足（转速＞60000rpm），钻头温度超 200℃，导致基材树脂熔化粘连孔壁，残留率超 5%。

3. 实操方案：PCB 深孔加工选型与生产落地

3.1 厂家选型核心指标

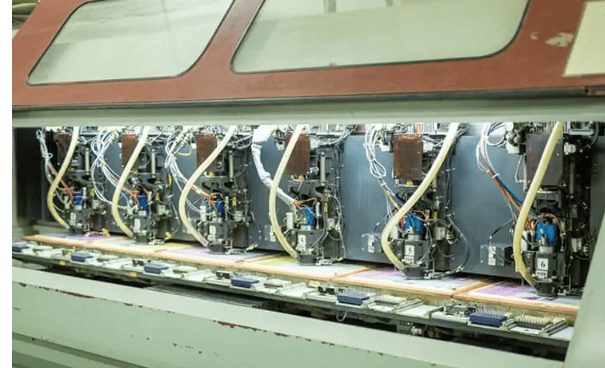

1. 深孔设备配置：优先选择配备日本 Hitachi SE-1200 深孔钻床的厂家，其双主轴同步加工设计，钻孔偏斜度控制在 0.03mm/100mm 板厚，捷配已引进 15 台该设备，可处理径深比最高 15:1 的深孔 PCB；
2. 工艺成熟度：确认厂家是否具备 “分步钻孔 + 高压冷却” 核心工艺，以及深孔加工案例（如径深比 12:1 的通信 PCB 批量生产经验），捷配深孔加工良率稳定在 99.2% 以上；
3. 检测能力：需具备X-Ray 钻孔偏斜检测仪与超声波孔壁探伤仪，捷配可实现每批次 100% 偏斜度检测，孔壁缺陷检出率达 99.5%。

3.2 生产管控实操步骤

1. 设计阶段：使用捷配深孔 DFM 工具，优化孔位布局 —— 深孔与板边距离≥5mm，孔间距≥孔径 2 倍，避免边缘效应导致的偏斜；
2. 制造阶段：板厚 10mm、孔径 1.0mm 的深孔加工参数：粗钻转速 40000rpm、进给速度 0.15mm/s，精钻转速 35000rpm、进给速度 0.1mm/s；切削液压力 12MPa，温度控制在 25±5℃；钻头选用德国 Walter DHD-1000，每加工 200 孔更换一次；
3. 检测阶段：采用 X-Ray 检测仪测试偏斜度（≤0.05mm），超声波探伤仪排查孔壁裂纹（无明显裂纹），激光孔径仪检测公差（±0.01mm），孔壁粗糙度通过触针式测量仪验证（Ra≤1.2μm）。

选择 PCB 深孔加工厂家，需聚焦 “设备专业性、工艺成熟度、检测全面性” 三大核心。捷配作为行业内靠谱的深孔加工服务商，具备日本 Hitachi 深孔钻床、德国 Walter 专用钻头及全流程检测设备，可实现径深比 15:1 的深孔加工，孔壁粗糙度 Ra≤1.0μm、偏斜度≤0.04mm，远超行业平均水平（Ra≤1.5μm、偏斜度≤0.08mm）。
