大家应该有好奇我是怎么捡垃圾的，你看，就这样，路过垃圾桶的时候瞟一眼，有没有货，我一眼就能看出来。比如这个盒子，是新的，里面应该就是换下来的旧的，所以，捡啥拆啥系列又来了。

本次素材，随捡随拆的华为光猫。

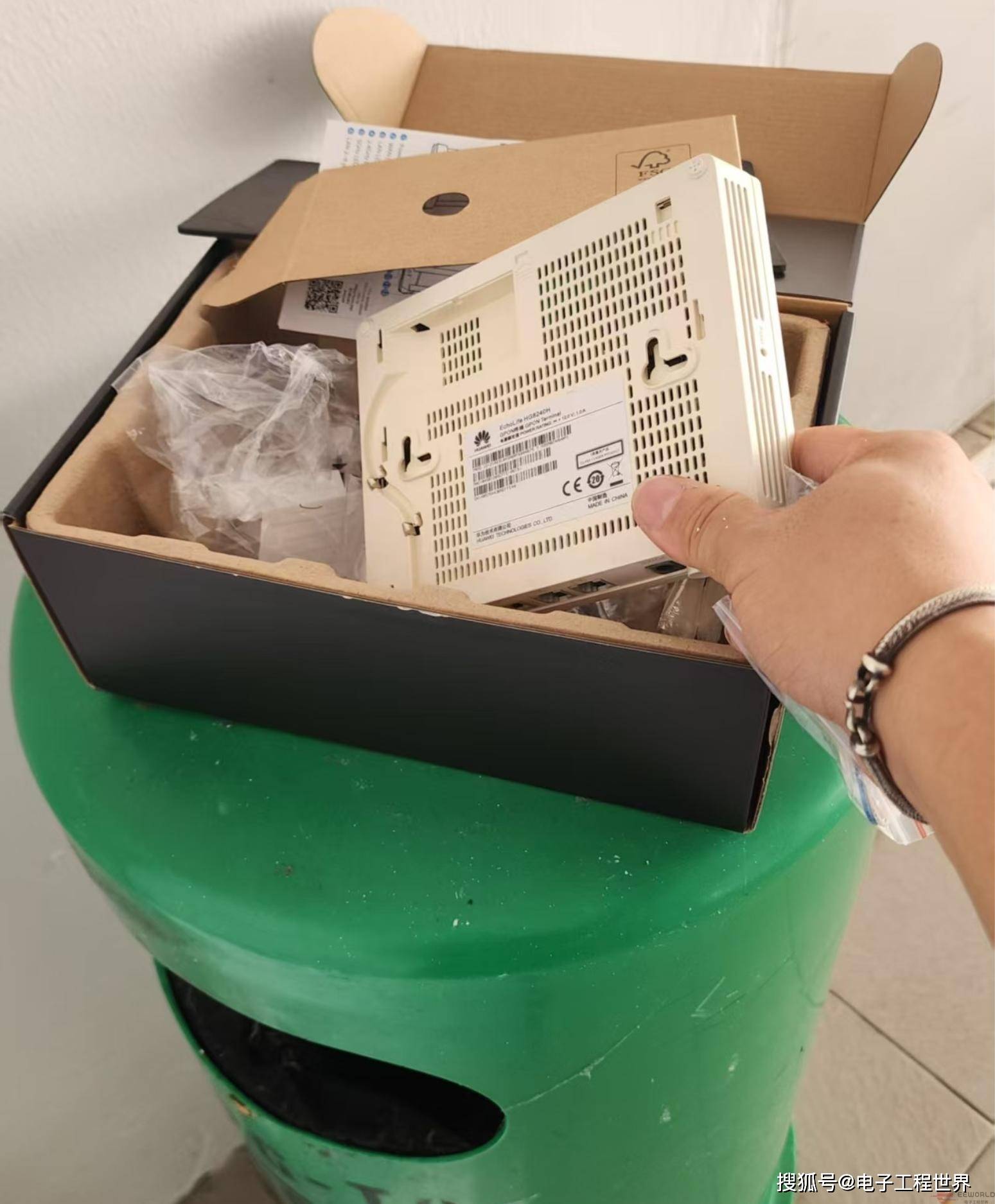

垃圾桶上的盒子。

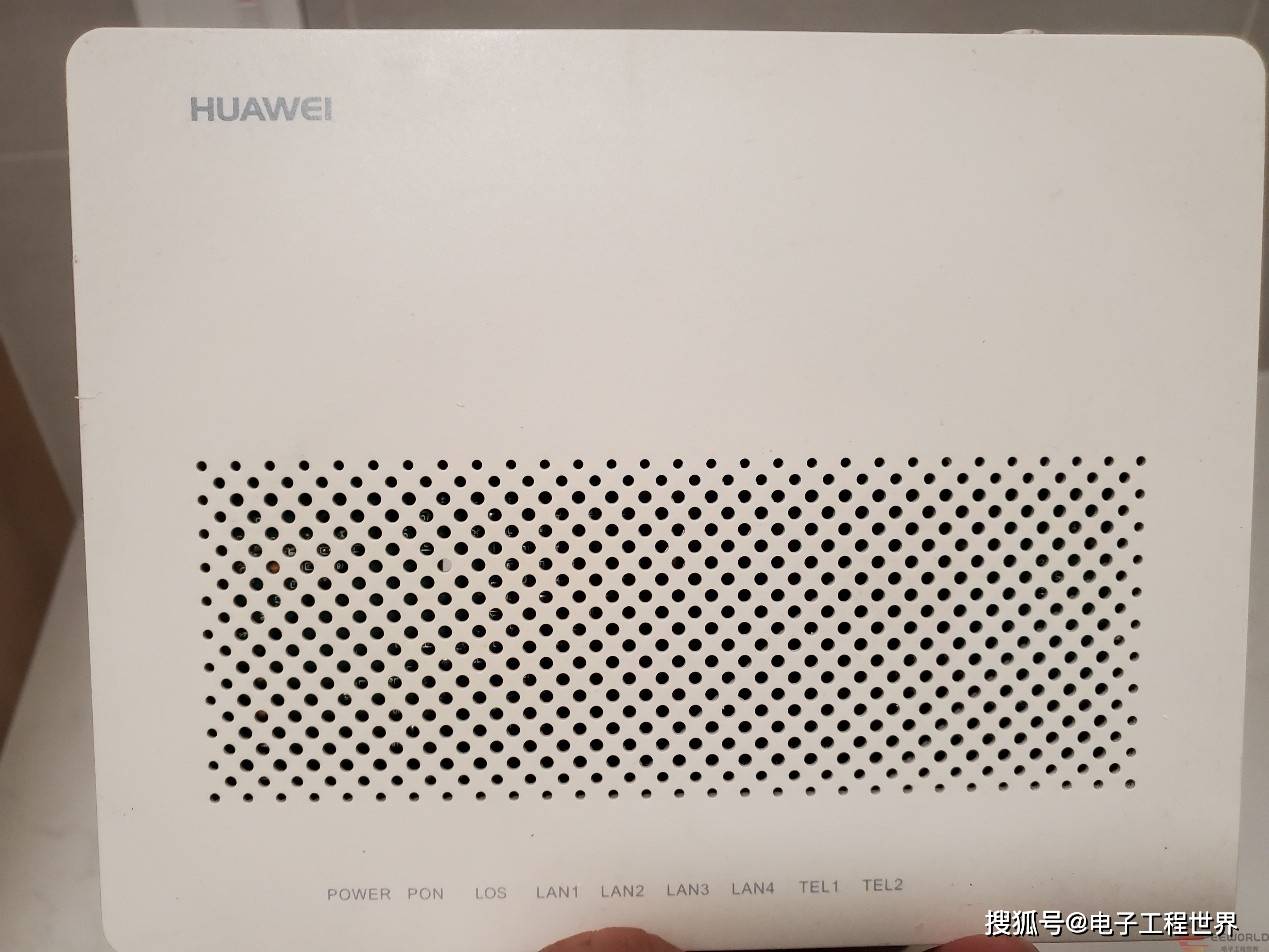

华为光猫，正面，散热孔比较多，下面一排指示灯，电源，PON LOS LAN TEL，左上角华为的标志。

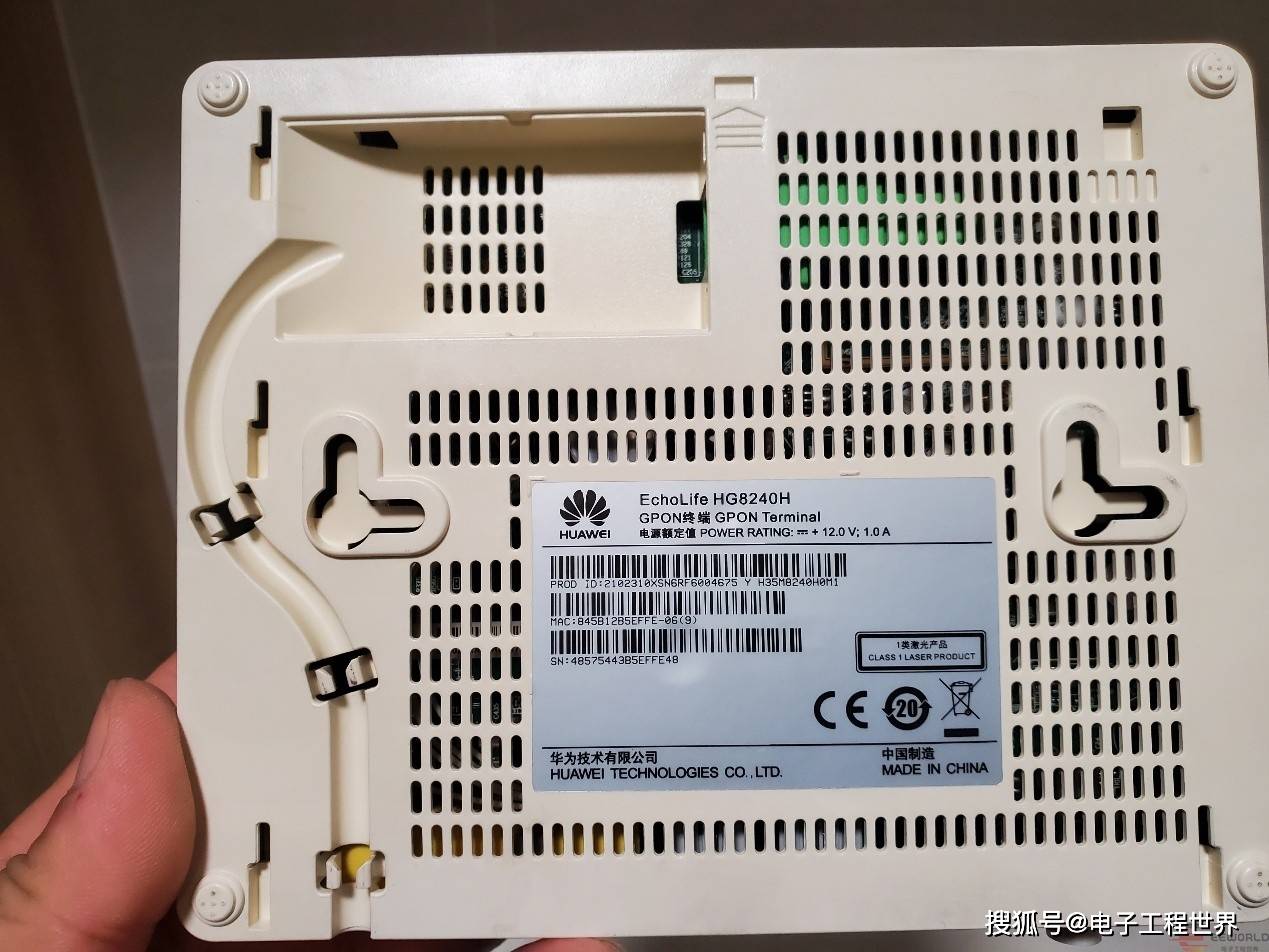

反过来看背面，四个脚垫，下方一个标签，型号为HG8240H，电源为12V1A，名字GPON终端，仨个条码。通过SN码信息，华为的SN应该17位，这个16位，好像是贴牌生产，标签信息，无法确认他的生产日期，210231不是生产日期，这款机器的上市时间2012，广泛应用是2014年，华为技术有限公司，中国制造。

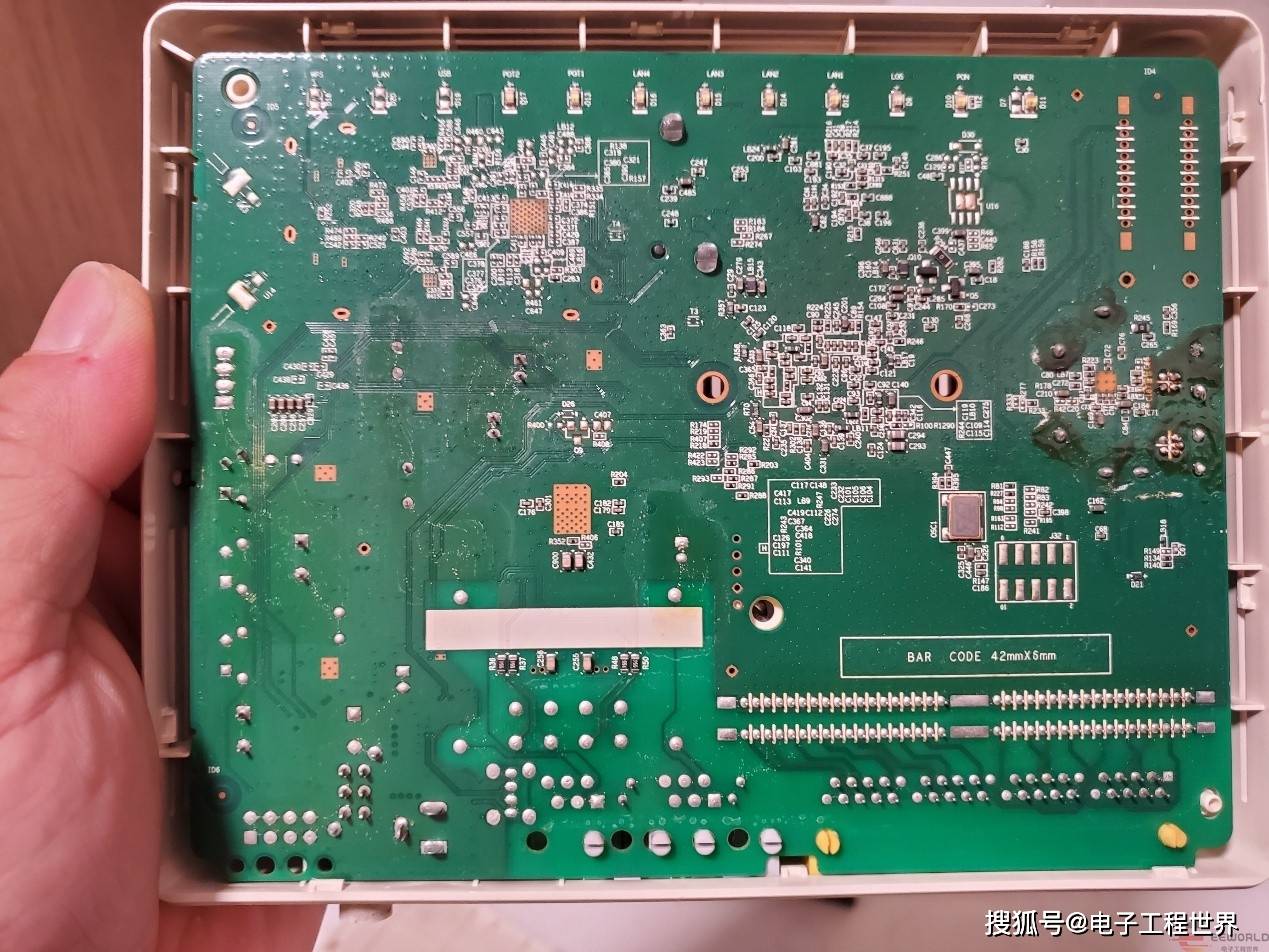

四个脚垫不是螺丝，只有标签底部一颗螺丝，搭配卡扣，取下外壳，漏出整块主板。主板背部只有几个电阻，一颗晶振。大部分元件都在另一边。

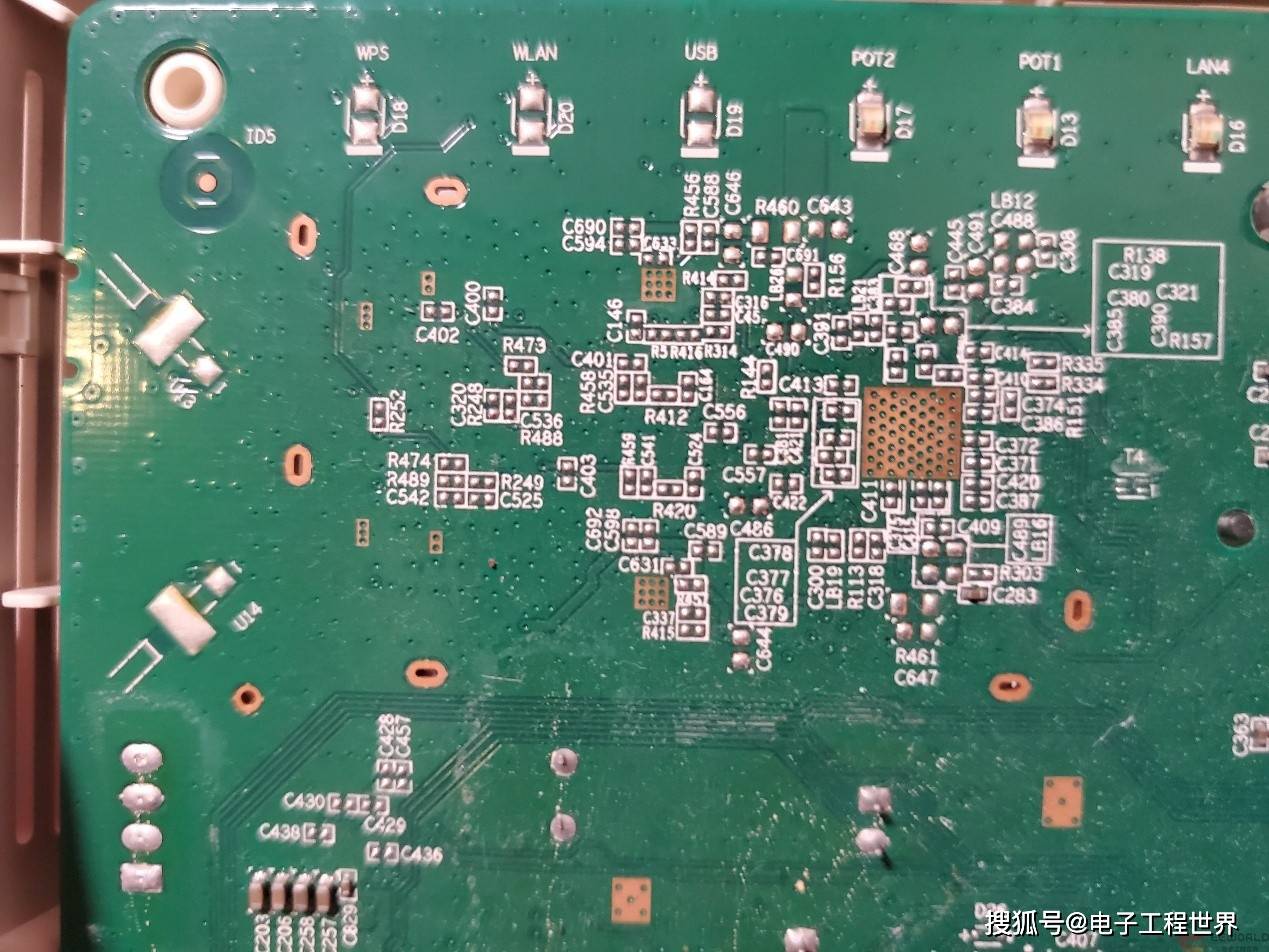

主控周边会有很多电阻位，空缺着没有焊接。

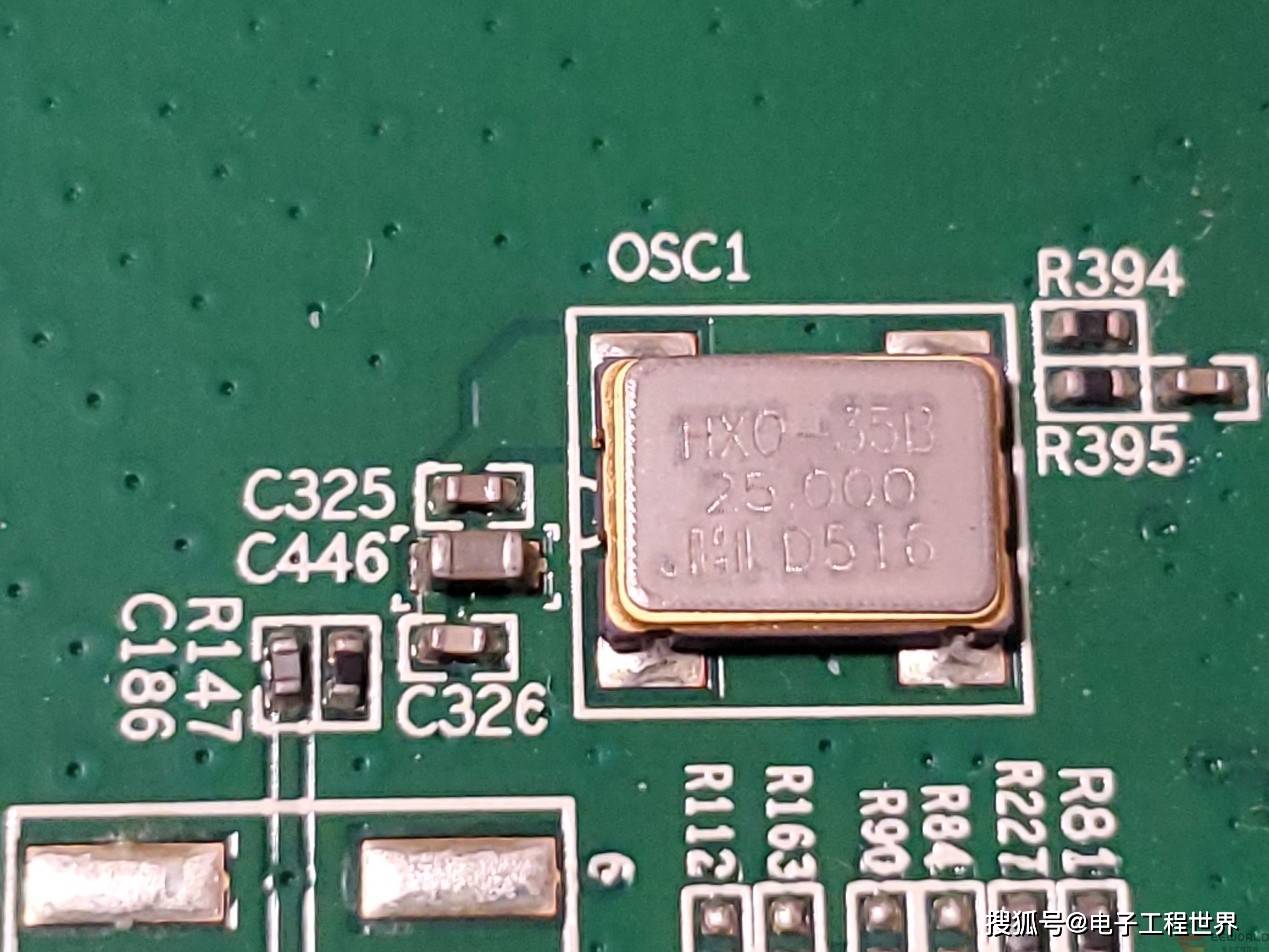

一颗25.000的晶振。

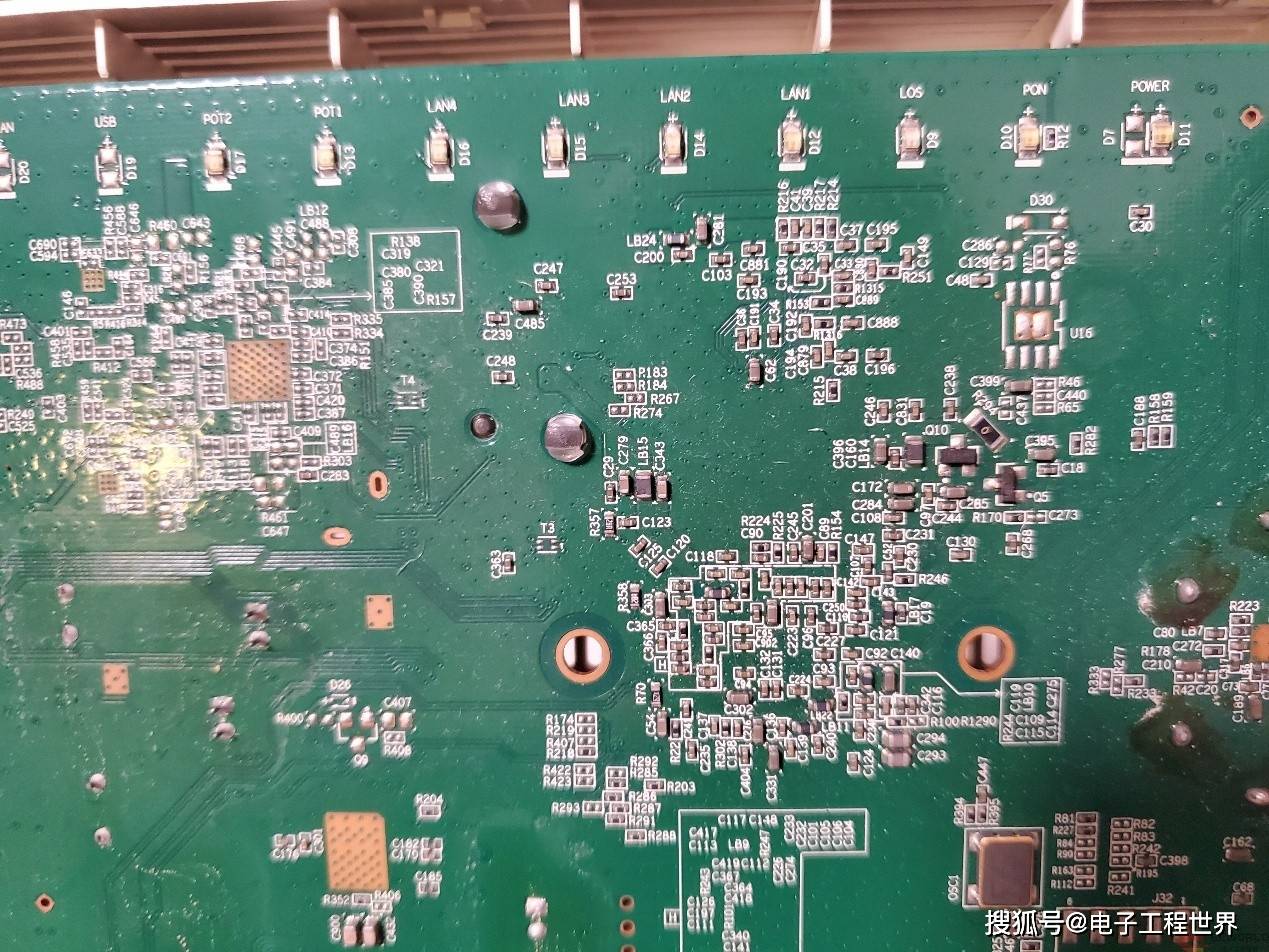

上方一排LED指示灯。

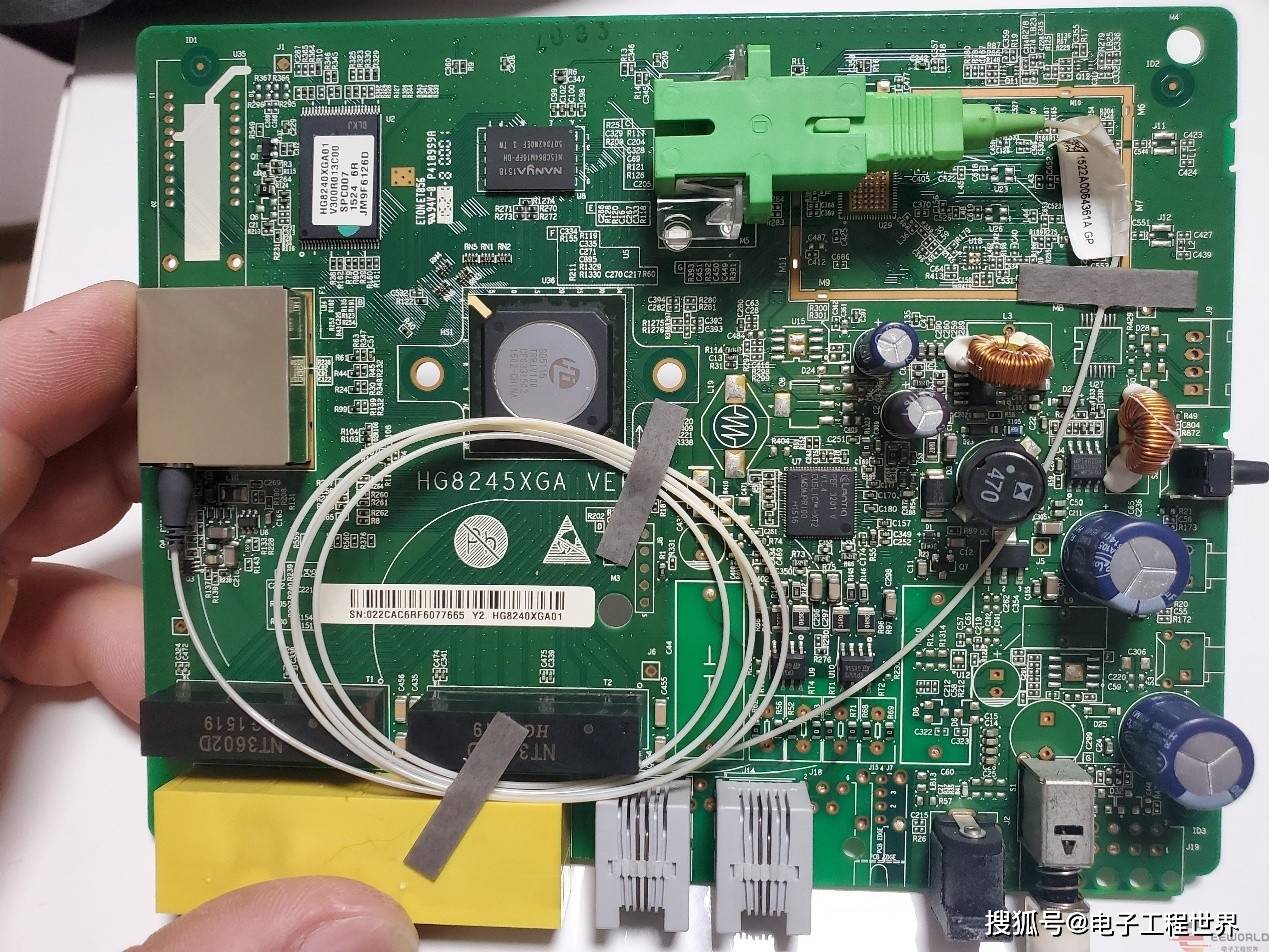

主芯片（SOC）

位置：主板中央偏左、圆形金属盖下面

芯片功能：为光猫的主控芯片，集成了：

GPON协议处理器

网络协议处理（如NAT、DHCP等）

通用CPU（如MIPS架构）

品牌：常见为华为自研HiSilicon

1. 光模块（SFP）
2. 位置：右上角，绿色塑料罩上方。
3. 功能：连接光纤（PON线路），实现光电转换
4. 接口：SC/APC 或 SC/UPC
5. 晶振（OSC）
6. 位置：SOC背面附近有一颗银色长方形晶振
7. 常见频率：如 25.000 MHz、40.000 MHz 等
8. 功能：提供主控芯片时钟信号
9. 丝印（若可读）可直接判断频率，例如：“25.000”就是25MHz
10. Flash存储器
11. 位置：左上方一颗贴有标签的芯片（白色标签写着 HG8245XXXX）
12. 功能：存储固件系统（类似ROM）
13. 容量：一般为16MB、32MB或64MB NOR Flash
14. DRAM内存
15. 位置：Flash旁边，黑色芯片，丝印如“NT5TU64M16…”
16. 功能：运行时动态存储空间（类似RAM）
17. 容量：64MB、128MB常见
18. 电源模块
19. 位置：右下角多个大电容、变压器、线圈、整流二极管
20. 功能：电压转换与稳定，为各个模块供电（如3.3V、1.8V等）
21. 以太网端口 PHY 芯片

位置：靠近下方RJ45网口附近的芯片

功能：实现网口与主芯片的以太网物理层通信

可能型号：如 Realtek RTL8211、IC+ IP101G 等

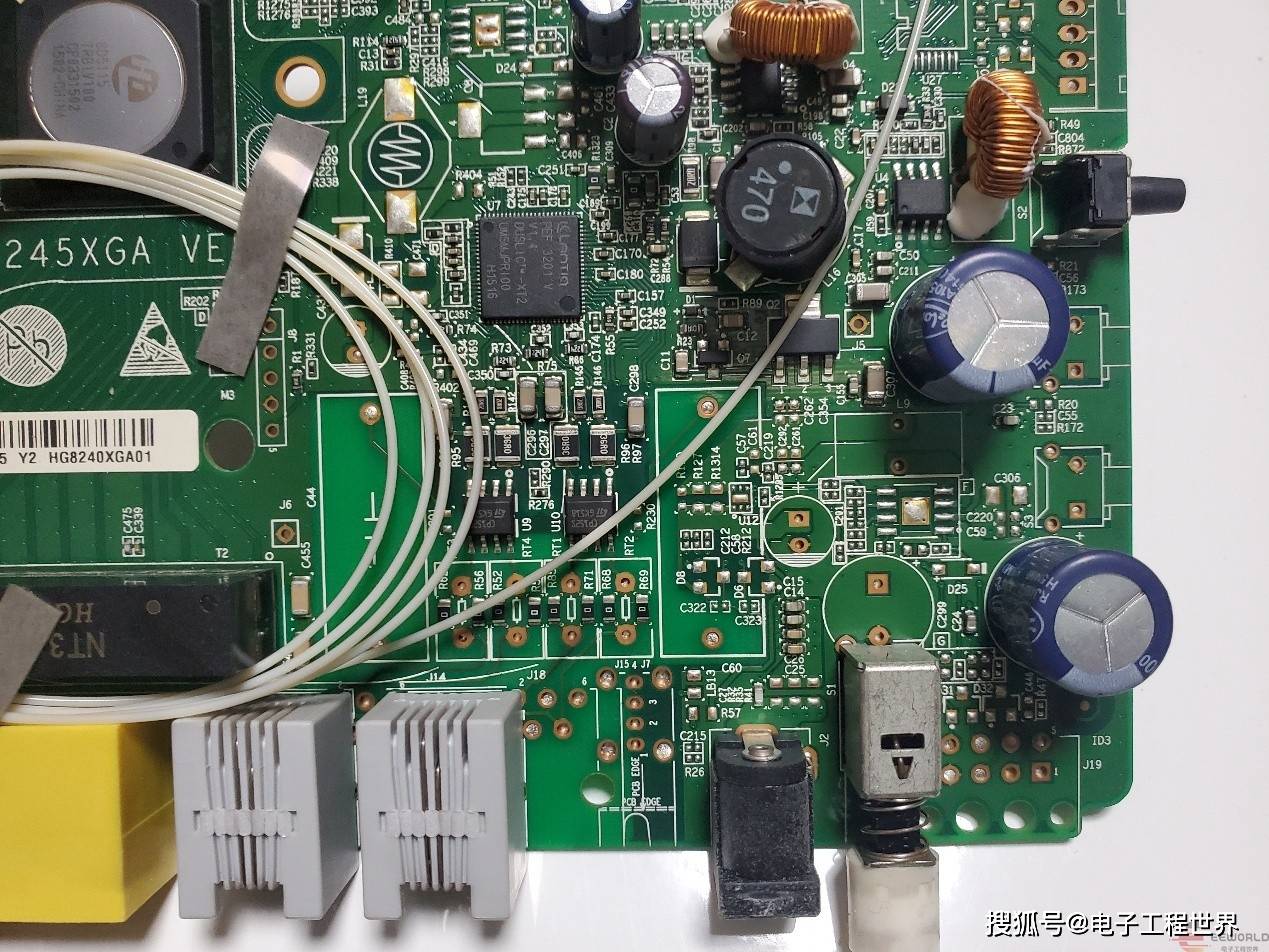

看其他细节，右下角，电源输入，开关，电容电感，右边只有一个按键，缺少了两个按键，一个IC芯片，可能其他功能，

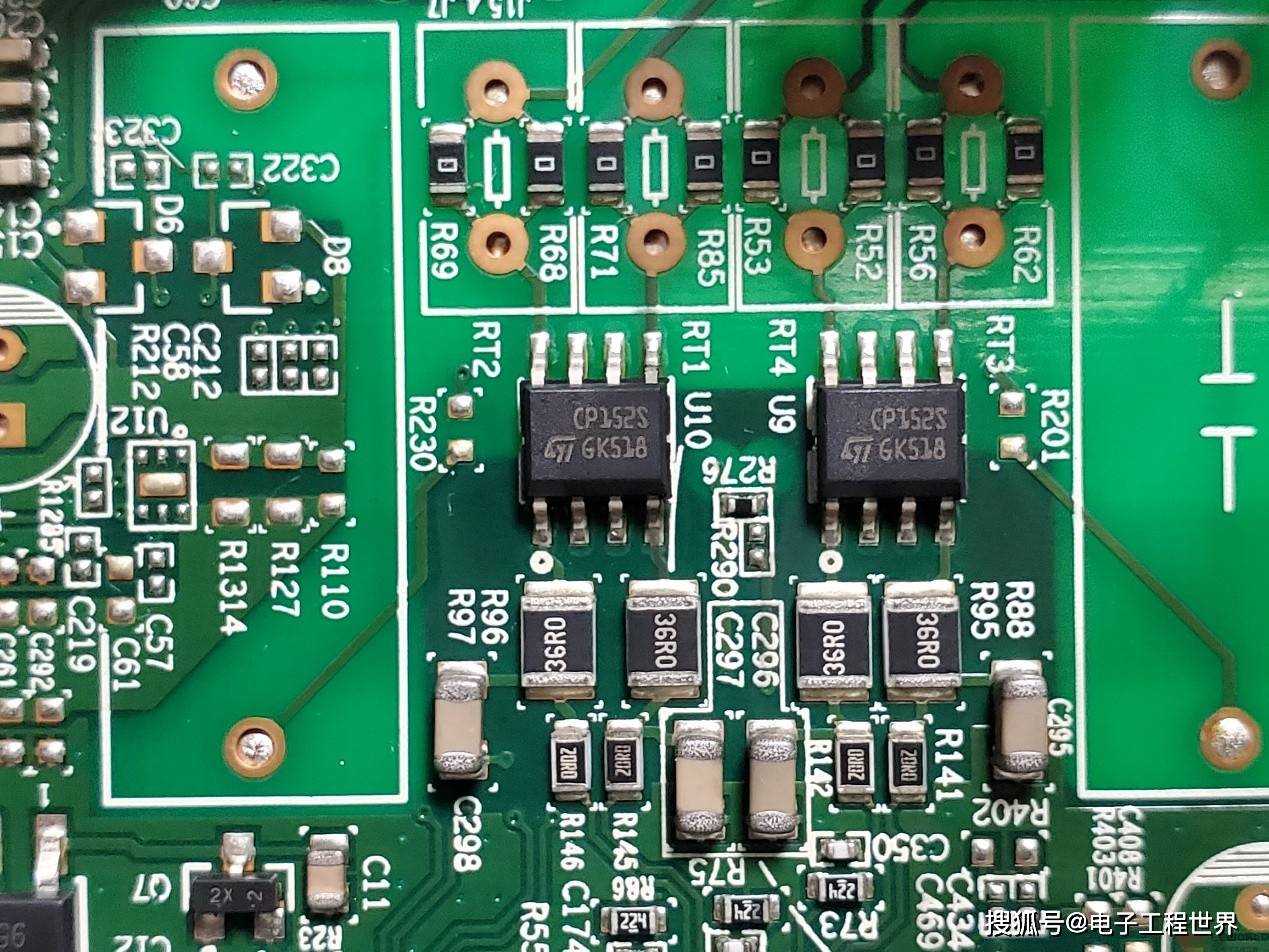

ST的两颗芯片，丝印CP152S

类型：模拟语音芯片 / PCM接口编解码器（CODEC）

厂商：中兴微电子、Dialog、英业达等均可能定制过类似命名芯片（但大多为华为定制或国产通信芯片）

封装：QFN封装，常见于语音电话口模块

主要功能：

该芯片通常用于：

实现POTS（Plain Old Telephone Service）接口通信（即模拟电话接口）

支持VoIP语音数据的模/数转换

通过PCM/I2S总线与主控芯片通信

提供回音消除、信道滤波、增益控制等基础语音功能

PEF3201品牌是朗迪克，Lantiq（朗迪克）是一家德国的无晶圆半导体公司，成立于2009年，是由英飞凌（Infineon）剥离其有线通信部门而成立的独立公司。公司总部位于德国新比堡，员工约有900–1000人，业务遍布欧美及亚太地区。2009年Lantiq 成立，从英飞凌剥离而来，由美国私募基金 Golden Gate Capital 收购

2015年被 英特尔（Intel）以约3.45亿美元收购，加强其智能家庭和物联网领域布局

2020年英特尔将该业务出售给 MaxLinear（美信集成），Lantiq品牌逐渐淡出市场

类型：SLIC（Subscriber Line Interface Circuit，用户线路接口电路）

厂商：Infineon（英飞凌）

主要功能说明

PEF3201 是一个单通道模拟电话接口芯片，用于连接电话线路（RJ11口），完成以下功能：

功能说明

铃流驱动产生电话铃声信号，驱动电话振铃

音频信号双向传输模拟语音信号 VoIP数据（通过配合CODEC，如CP152S）

线电压与电流检测监测话机状态（挂机/摘机）

挂断检测 / 回铃音检测实现基本电话控制功能

与主控通信通过PCM、SPI或串口与主控或语音DSP通信

在主板上的作用与位置：

PEF3201 配合 CP152S 构成完整的RJ11语音端口解决方案。

一般靠近绿色RJ11端口（电话口）旁边。

它负责线路侧（线圈、电压）的驱动和检测，而 CP152S 负责音频数据的编解码。

光电信号接收的接口，连接到绿色，然后再连接到接收模块。
