在半导体分立器件领域,固得沃克(GK)长期专注于三极管、二极管及功率器件的研发与制造,凭借成熟工艺与严格品质管控,为全球客户提供高性能、高可靠性的元器件解决方案。今天,我们来深入解析固得沃克的一款经典PNP小信号三极管——MMBT3906,它在音频放大、电源管理及射频应用中都有出色的表现。

产品概述
MMBT3906是一款采用PNP沟道结构的小功率三极管,与NPN型三极管相比,其电流方向由发射极E流向基极B与集电极C,在开关与放大电路中应用十分广泛。固得沃克MMBT3906采用先进的半导体制造工艺,在中小功率应用中展现出卓越的电学特性:
耐压性能:最大集电极-基极电压 VCBO= -40V,集电极-发射极电压 VCEO= -40V,发射极-基极电压 VEBO= -5V
电流能力:集电极连续电流 IC= 200mA
放大倍数:hFE范围 100 ~ 300(@IC=10mA)
功耗特性:额定耗散功率 PD= 200mW,在低功耗设计中表现优异
频率响应:具备良好的高频特性与快速开关能力,适用于射频及高速数字电路
封装与外观

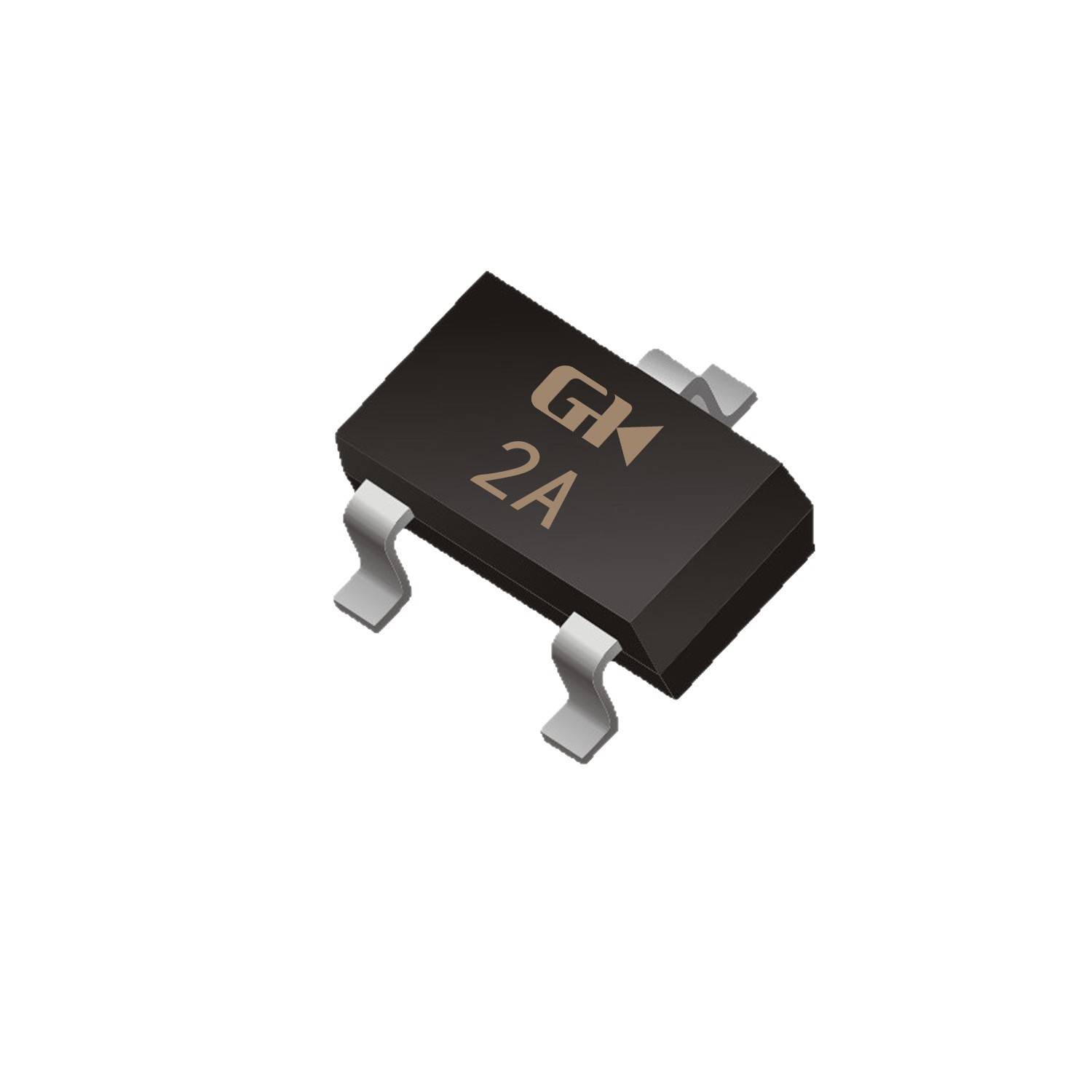

固得沃克MMBT3906采用SOT-23表面贴装封装,外形小巧,非常适合空间受限的PCB设计。封装表面印有清晰的型号、制造商LOGO(GK)及批次代码,便于生产、测试和维护过程中的追溯与管理。
应用领域
凭借稳定的性能与优良的电气特性,固得沃克MMBT3906被广泛应用于多个领域:
音频放大电路:作为前级或驱动级放大器,提供清晰、低失真的音频信号放大
射频放大电路:利用其高频响应特性,在无线通信与射频前端中放大微弱信号
开关电路:在数字逻辑、开关电源中实现高速开关动作,饱和压降低,效率高
电源管理:用于低压差电源开关、电池保护、负载切换与功率控制
驱动电路:驱动电机、LED、继电器等负载,在小家电、通信设备、平板电脑等设备中稳定运行

固得沃克优势
作为专业的分立器件制造商,固得沃克(GK)在MMBT3906的生产中严格执行ISO质量管理标准,确保每一颗出货的三极管都具备一致的性能与高可靠性。我们提供完善的静电防护与防潮包装方案,保障产品在运输与存储中的安全。
此外,固得沃克还可根据客户需求,提供参数定制、卷带包装、快速交期等服务,帮助客户缩短研发周期、提升生产效率。
结语
在电子产品的信号放大、开关控制与电源管理环节,一颗性能稳定、响应快速的三极管至关重要。固得沃克MMBT3906凭借其优异的电气特性、紧凑的封装尺寸和完善的品质保障,已成为众多工程师在音频、射频及电源应用中的首选器件。
