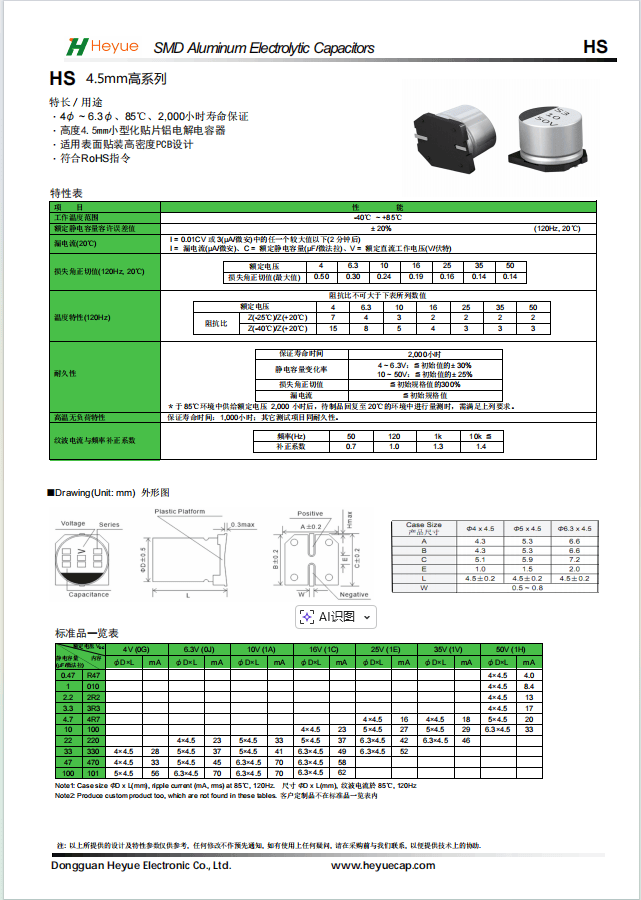

产品名：贴片铝电解电容器

系列/类型:HS(两极)

工作温度范围-40～85 ℃

尺寸⌀ D4mm尺寸L4.5mm

额定纹波电流110mArms / 125℃ / 100kHz

ESR0.4Ω max / 20℃ / 100kHz

漏电流33μA max / 20℃, 2 分値

损失角正切值 (tanδ)0.30 max / 20℃, 120Hz耐久性 规定温度/规定时间/负荷125℃ / 2000hrs / DC

高温无负荷特性 规定时间/规定温度85℃ / 2000hrs

一、技术特性：小体积与高性能的平衡

1. 尺寸突破
2. 缩小体铝电解电容通过多层堆叠技术（如聚合物叠层铝电解电容）实现体积压缩，典型尺寸如4×5.4mm、3×5mm等，体积仅为传统电容的1/3至1/5。例如，合粤电子的22μF 25V型号尺寸仅4×5.4mm，而传统同容量电容直径通常超过5mm，高度超10mm。
3. 电气性能优化

• 低ESR（等效串联电阻）：高频下（如100kHz）ESR低至8mΩ，较传统铝电解电容（>100mΩ）降低90%以上，减少功率损耗和热量产生。
• 高容量密度：容量范围覆盖0.1μF至470μF，电压等级3V至63V，兼顾低功耗与中高功率场景。
• 耐温性：工作温度范围-55℃至+105℃，部分型号支持125℃，适应极端环境。

1. 寿命与可靠性

• 105℃下寿命达2000小时，等效于55℃下使用36年，较传统铝电解电容寿命提升显著。
• 漏电流≤0.04CV（如合粤产品），长期稳定性优于传统型号（通常>0.1CV）。

二、应用场景：空间与性能的双重需求

1. 消费电子

• 智能手机/TWS耳机：节省主板空间，支持快充与无线充电电路。
• 可穿戴设备：如智能手表、健康监测设备，小体积提升舒适性与便携性。

1. 汽车电子

• 自动驾驶激光雷达：如三星1005尺寸MLCC（2.2μF/10V）用于信号耦合，缩小体铝电解电容提供更高容量支持。
• 动力系统电机控制：缓冲电源总线电压跌落，确保系统稳定运行。
• 车载座舱电子：如中控屏、HUD电源滤波，通过AEC-Q200认证，符合汽车可靠性标准。

1. 工业与医疗

• 便携式设备：如传感器、便携式医疗仪器，提供稳定电源支持。
• 高频耦合：替代MLCC（容量<10μF），实现10μF至470μF容量覆盖。

三、选型要点：性能与成本的权衡

1. 容量与电压匹配

• 根据电路需求选择额定电压高于工作电压的型号（如电路电压12V，需选16V或25V电容）。
• 容量误差范围需明确（如±20%），避免影响电路稳定性。

1. 封装与尺寸优化

• SMD贴片封装：支持自动化贴片生产，提升效率，适合高密度PCB布局。
• 直插式封装：适用于原型开发或空间灵活性要求低的场景。

1. 温度与寿命考量

• 高温环境（如发动机舱）需选择105℃或125℃耐温型号。
• 寿命指标需与设备使用周期匹配（如汽车电子需2000小时@105℃以上）。
