在电子设备的电磁兼容性(EMC)设计领域,共模电感扮演着“守门员”的关键角色。然而,我们在日常与硬件工程师的交流中发现,尽管共模电感的应用非常普遍,但围绕其选型、电流评估以及实际效果验证,依然存在着不少理解上的偏差。
很多研发团队在项目后期往往因为EMI(电磁干扰)问题而陷入被动,甚至重来。这通常不是由于元器件质量不好,而是源于对共模电感电流特性与工作状态的几个常见误解。
为了帮助大家更高效地解决电路噪声问题,苏州谷景电子有限公司结合多年电感代工与定制经验,对这些误区进行梳理与科普。

误区一:共模电感的额定电流只看“大小”
这是选型时容易陷入的误区之一。许多工程师在选择共模电感时,关注额定电流值是否大于电路工作电流,只要数值满足“1.2倍”或“1.5倍”的余量就认为万事大吉。
实际情况是,额定电流决定了电感会不会烧毁,更决定了电感会不会“失效”。
当流过共模电感的电流增大时,磁芯内部的磁通密度会增加。一旦电流超过某个阈值,磁芯会进入饱和状态。在饱和状态下,共模电感的磁导率会急剧下降,导致其对共模噪声的阻抗大幅降低。
此时,虽然电感没有因为过热而损坏,但它实际上已经不工作了,失去了抑制干扰的能力。因此,在大电流应用(如车载电源、大功率工业设备)中,不能只看电感值,更需要关注其直流偏置特性,确保在工作电流范围内磁芯不会进入饱和区。谷景电子在为客户提供选型建议时,通常会协助核算饱和电流与温升电流的双重阈值,确保器件在实际工况下能发挥出预期的滤波效果。
误区二:将共模电感与差模电感混为一谈
原理上的混淆往往会直接导致设计失败。共模电感的设计初衷是利用两个绕组产生的磁通相互增强,来抑制两根线上的同向干扰;而对于两根线之间的反向差模信号,理想的共模电感应表现为低阻抗,几乎不起作用。
基于这一原理,有些工程师误以为只要在电源输入端加一个共模电感,就能解决所有EMI问题。但其实,共模电感对差模噪声的抑制能力非常有限。共模电感存在的少量“漏感”虽然能起到一点差模滤波的作用,但这种效果是不可控的,不能作为主要的差模滤波手段。
如果在测试中发现存在较大的差模噪声,正确的做法是增加X电容或专门的差模电感,而不是单纯指望通过调整共模电感来解决。
误区三:认为阻抗越高,滤波效果一定越好
在选择共模电感时,“追求高阻抗”似乎是人之常情。很多工程师认为,既然共模电感是用来阻挡噪声的,那我在100MHz下选择3000Ω的型号,肯定比1000Ω的好。
然而,这是一个普遍存在的误解。共模电感的滤波效果取决于“阻抗-频率”曲线的匹配度,而非单纯的数值高低。
每种共模电感都有其自谐振频率(SRF)。在频率低于谐振点时,阻抗随频率升高而增加;一旦超过谐振点,电感会呈现容性,阻抗急剧下降,抑制效果随之大打折扣。如果设备的辐射干扰主要集中在30MHz-50MHz频段,却选择了一款在100MHz才达到阻抗峰值的电感,其实际抑制效果就不太理想。
因此,选型的关键在于对准噪声频段。我们需要通过频谱分析或经验定位干扰源头频率,选择在该频段阻抗表现较好的型号,而不是盲目追求数值上的“大”。
误区四:忽略“漏感”对高速信号的影响
在USB 3.0、HDMI或LVDS等高速信号接口里,共模电感的另一个隐形对手是差模阻抗。虽然我们称其为“共模”电感,但它实际上总会存在微小的差模漏感。
对于电源滤波而言,这一点漏感无伤大雅;但对于高速信号线,过大的漏感会转化为差模阻抗,导致信号边沿变缓、眼图闭合,直接造成通信失败。

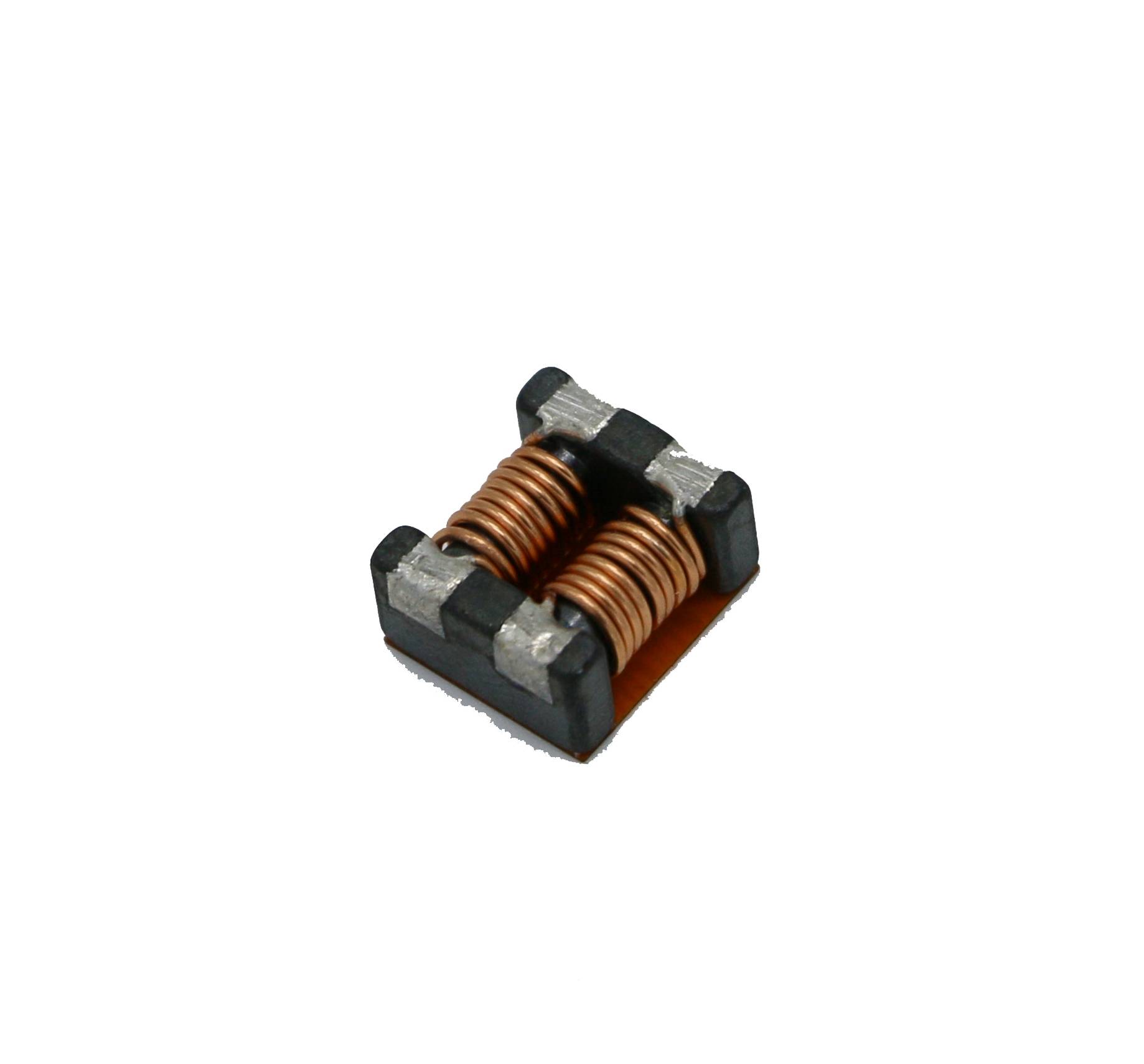

针对这种情况,必须选用专为信号线设计的低漏感、低差模阻抗的共模电感。谷景电子针对这一细分需求推出了特定的贴片共模电感系列,在保证高频共模抑制能力的同时,严格控制漏感值,减少对信号完整性的干扰,帮助客户顺利通过信号一致性测试。
误区五:忽视布局布线带来的“隐性电阻”与“热点”
关于“电流”的误区不只存在于选型,还延伸到了PCB布局时。共模电感通常位于电源入口处,承载着较大的电流。如果焊盘设计不合理、连接线过细,或者过孔阻抗过大,会导致电感本体产生异常温升。
高温会降低磁芯的居里温度性能,还可能缩短器件寿命。因此,在处理大电流共模电感时,合理的热设计和电流密度考量同样不可或缺。谷景电子在提供样品的同时,也会结合结构设计经验,为客户提供针对性的布局建议,避免因外围电路设计不当导致器件性能下降。
共模电感虽小,却是设备通过电磁兼容认证的关键一环。理解并避开上述五个关于电流与选型的常见误区,可以帮助研发团队有效缩短产品调试周期,提升设计的可靠性。
