前言
最近充电头网拿到了贝尔金一款140W一拖二快充编织数据线，产品为编织线设计，并提供2年质保，耐用程度自然不必多说。此外线缆支持最大140W PD3.1快充，支持笔电、平板、手机等多种设备随机组合同时充电，并且支持智能分配功率，以实现高效供电。
数据线采用1.5米级长度设计，两条输出分线展开长度也有约94cm，满足客厅、会议室等场所相邻位置设备同时补电需求。一根数据线，多种模式随心组合，使用携带更方便。下面我们就来具体了解下。
贝尔金140W一拖二数据线开箱

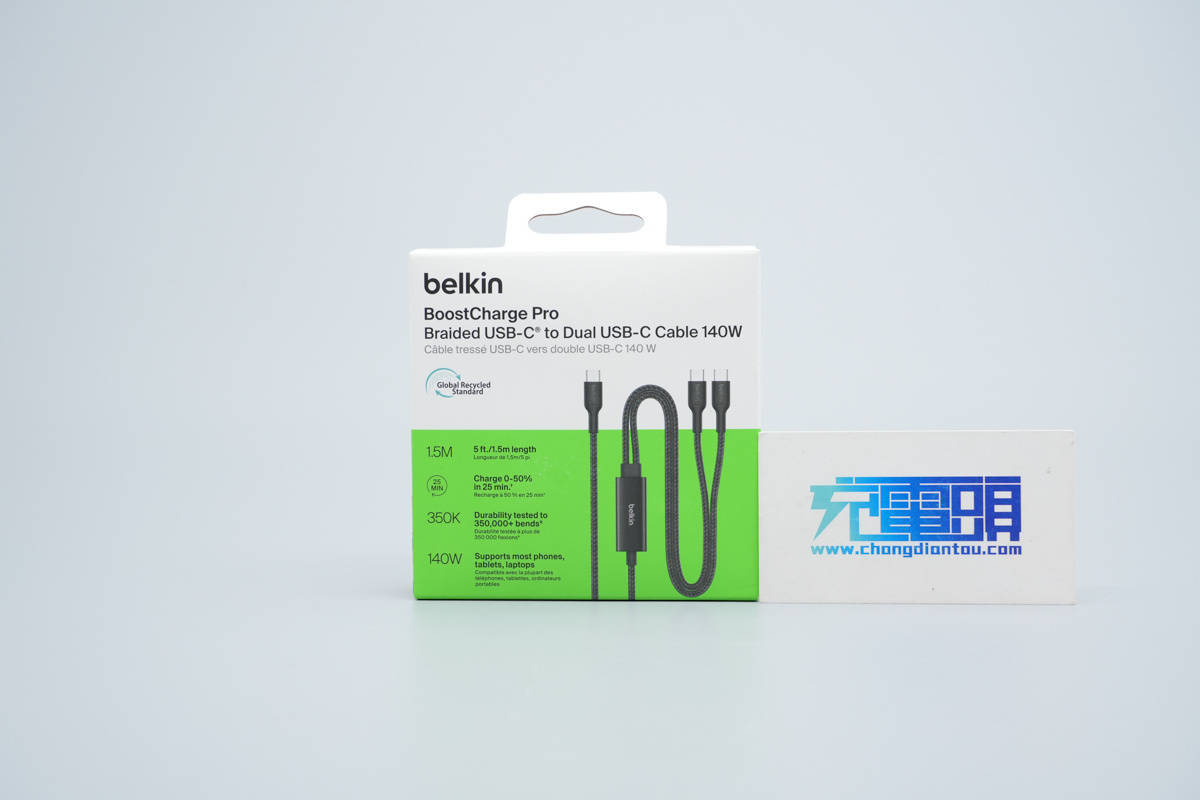

包装盒正面印有Belkin品牌、产品名称、外观以及卖点。

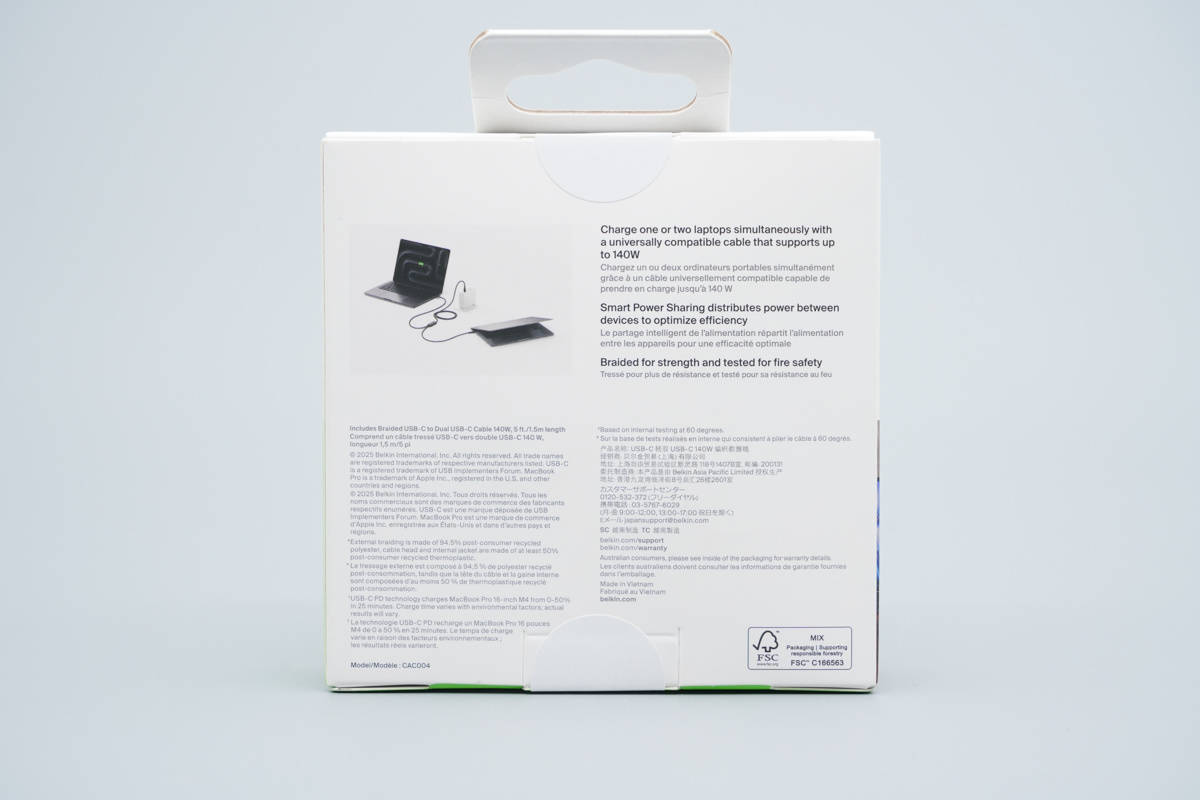

背面印有数据线使用场景、特性介绍以及商家信息等。

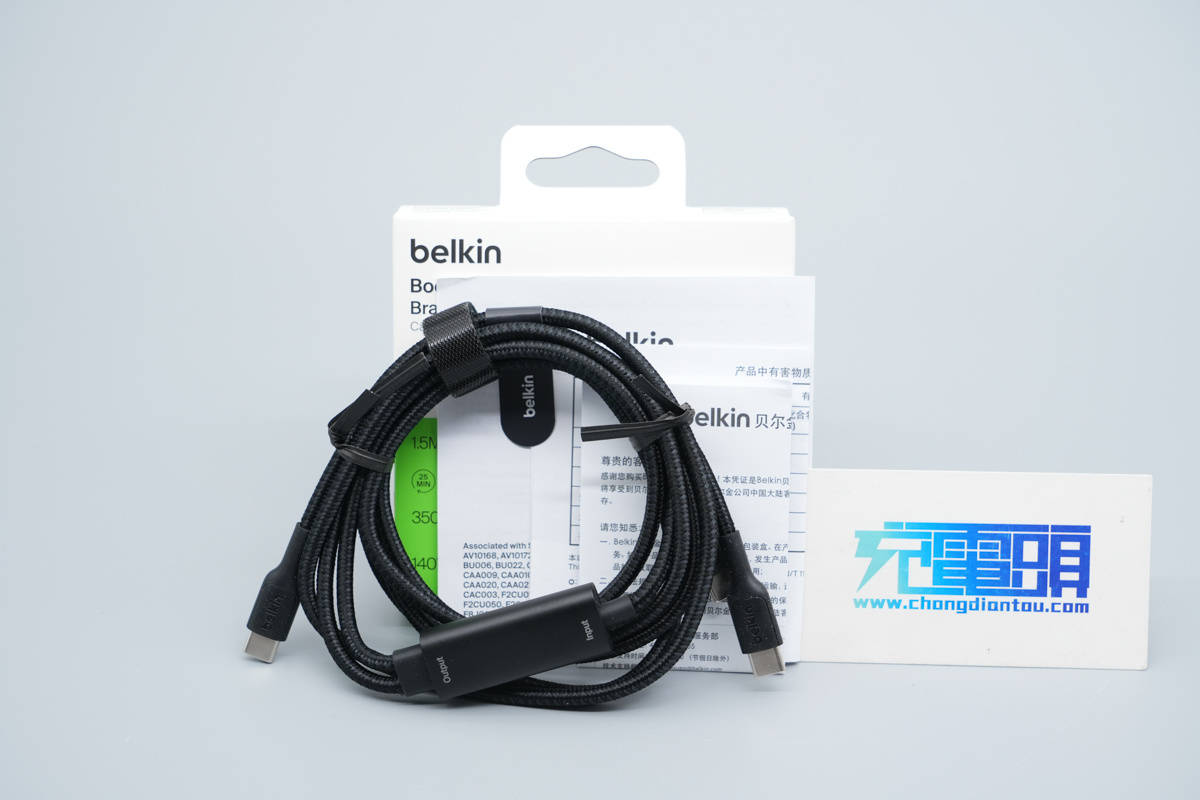

包装内含数据线、使用说明书、产品有毒有害物质清单等。

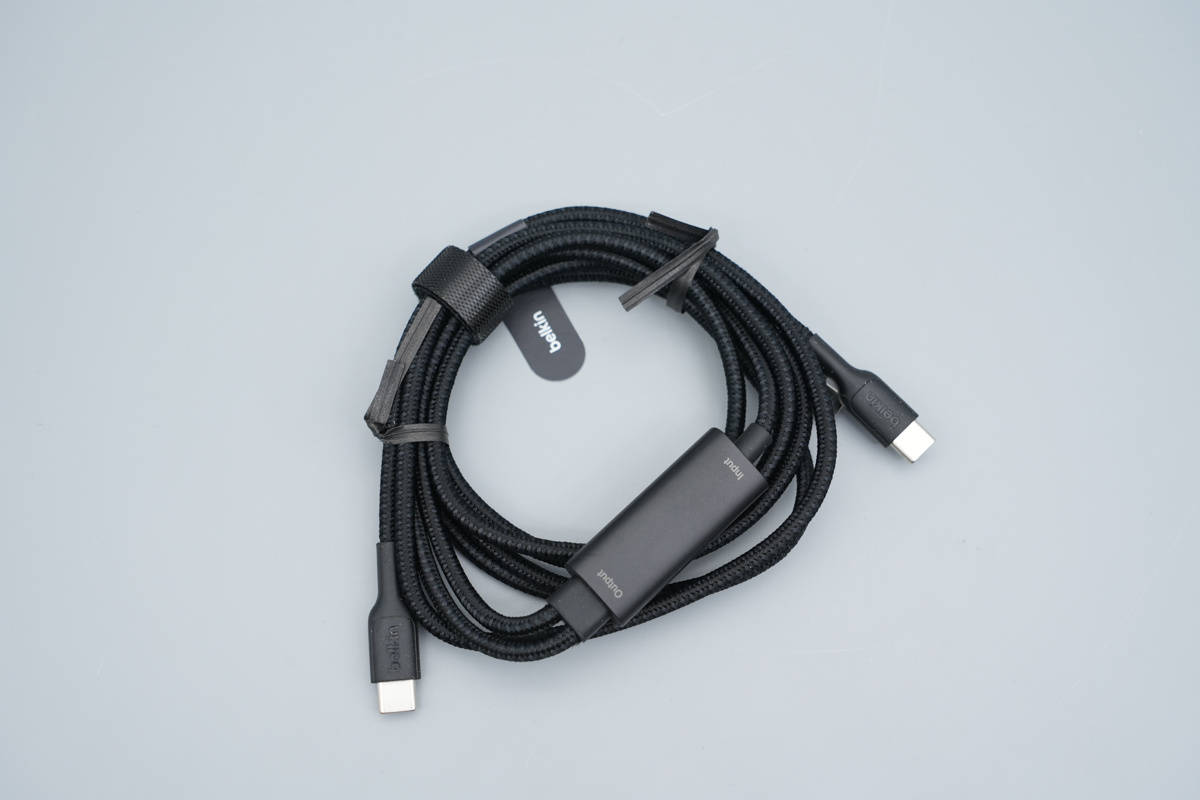

贝尔金140W一拖二数据线为编织线类型，加上产品整体为黑色色调设计，耐磨耐用的同时也更加耐脏污。
线缆端子外壳和网尾一体成型并且磨砂处理，正面Belkin品牌采用亮面撞色设计。

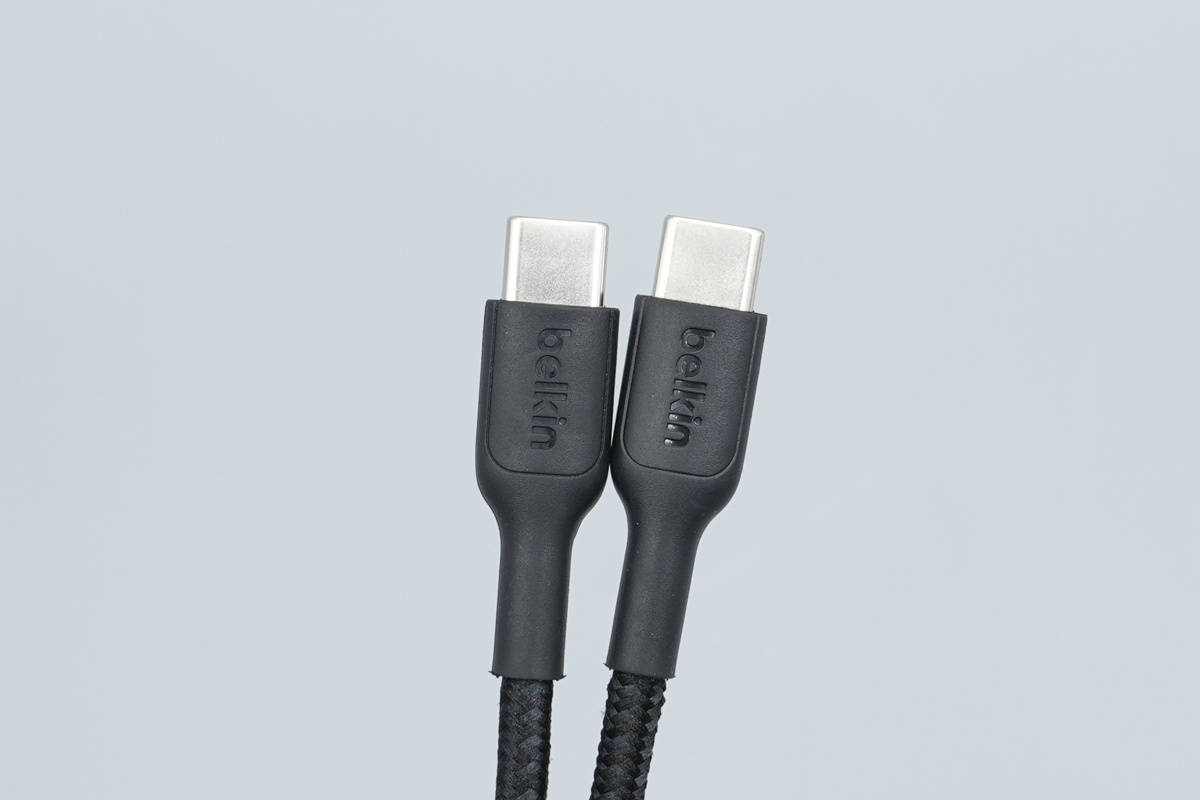

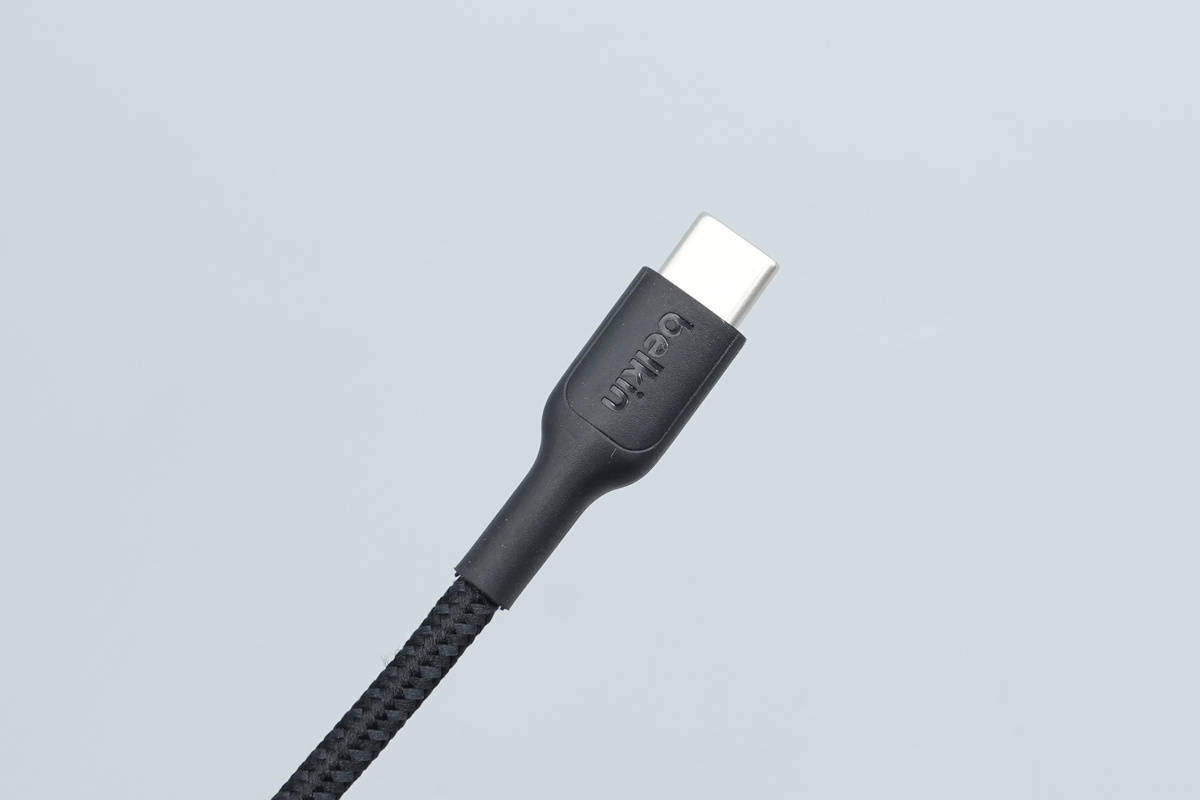

两条输出分线端子采用完全相同样式设计。
线身外被编织紧密，整体光滑无毛刺，工艺水准很好。

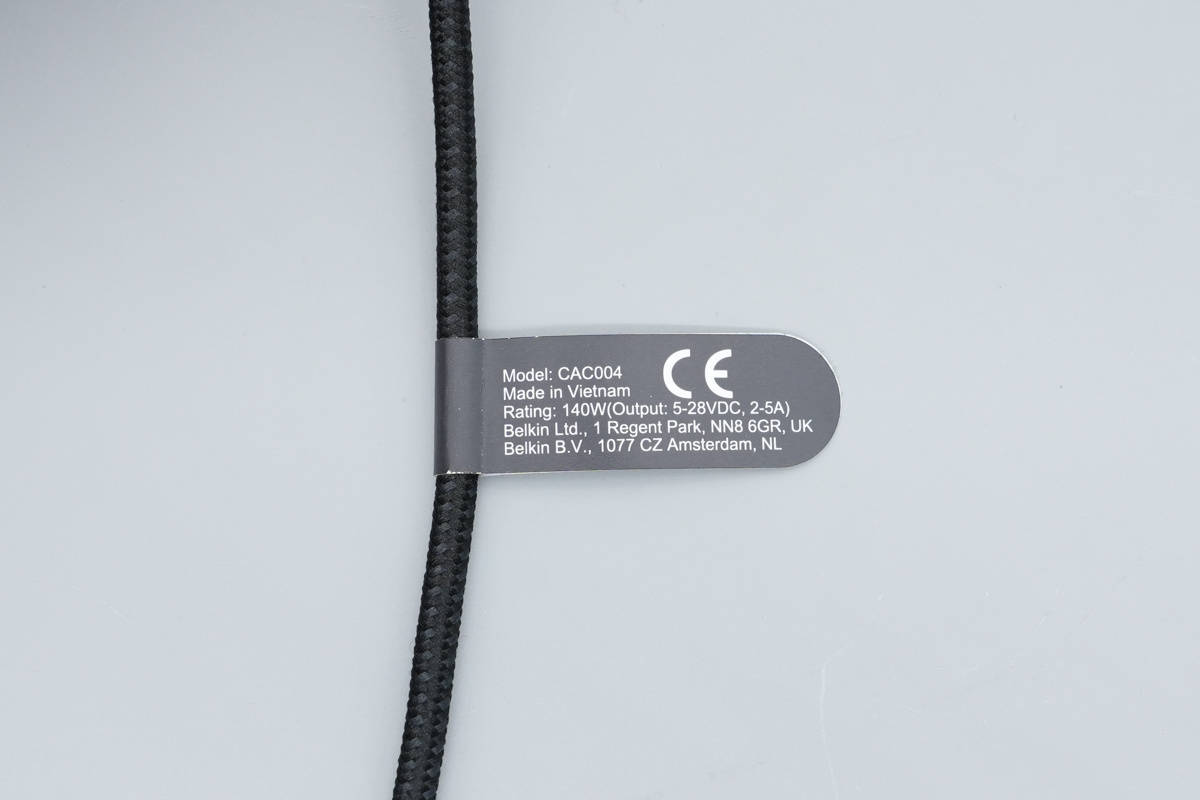

线身上标签印有产品参数，数据线型号为CAC004，输出规格为5-28VDC,2-5A，额定功率140W，越南制造，通过了CE认证。

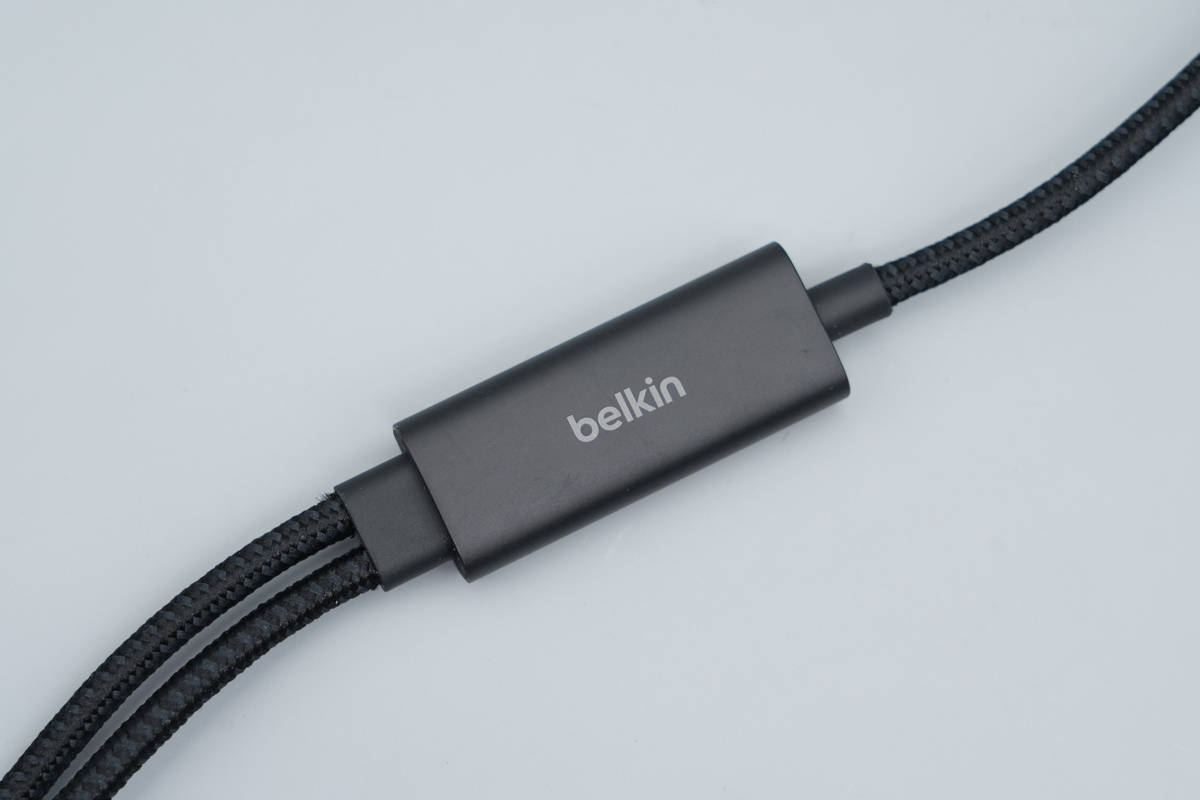

分线器采用铝合金材质外壳，两端设有抗弯折网尾，此外顶面中心设计有Belkin品牌。

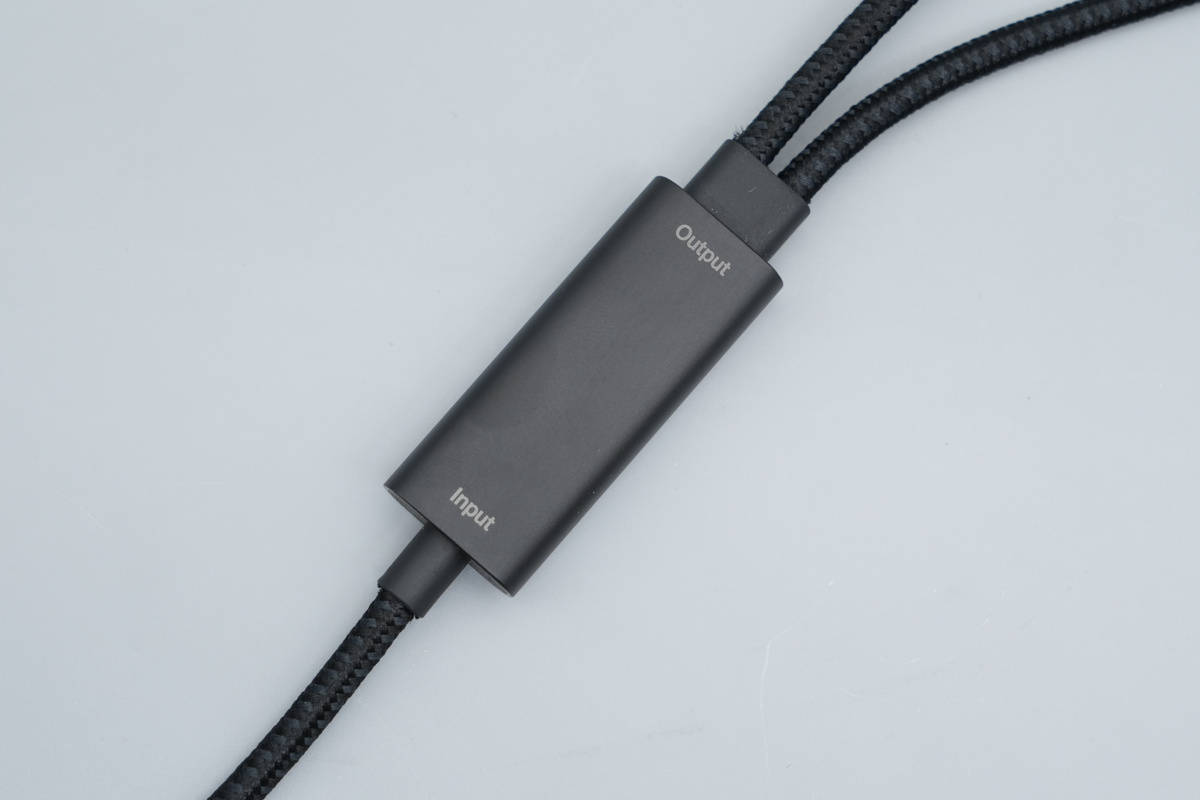

底部两端分别设计Input、Output方便用户区别使用。

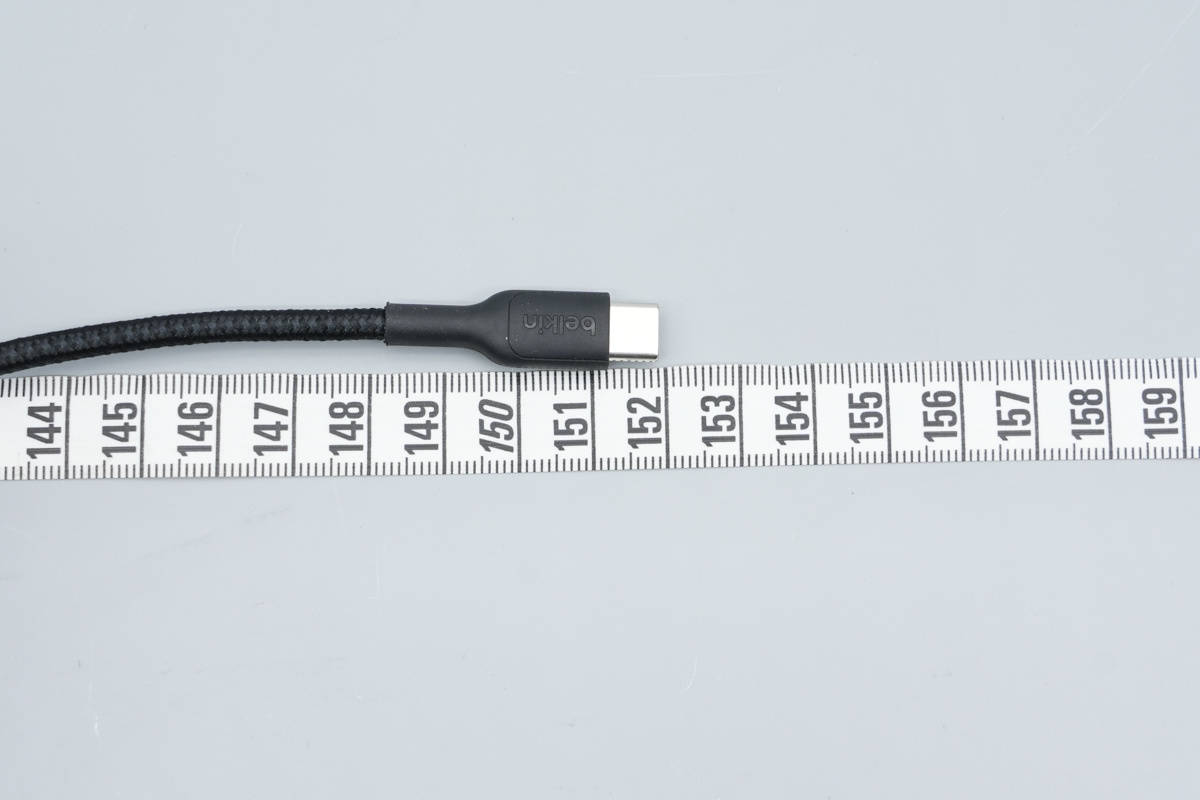

实测贝尔金140W一拖二数据线总长度约为152cm。

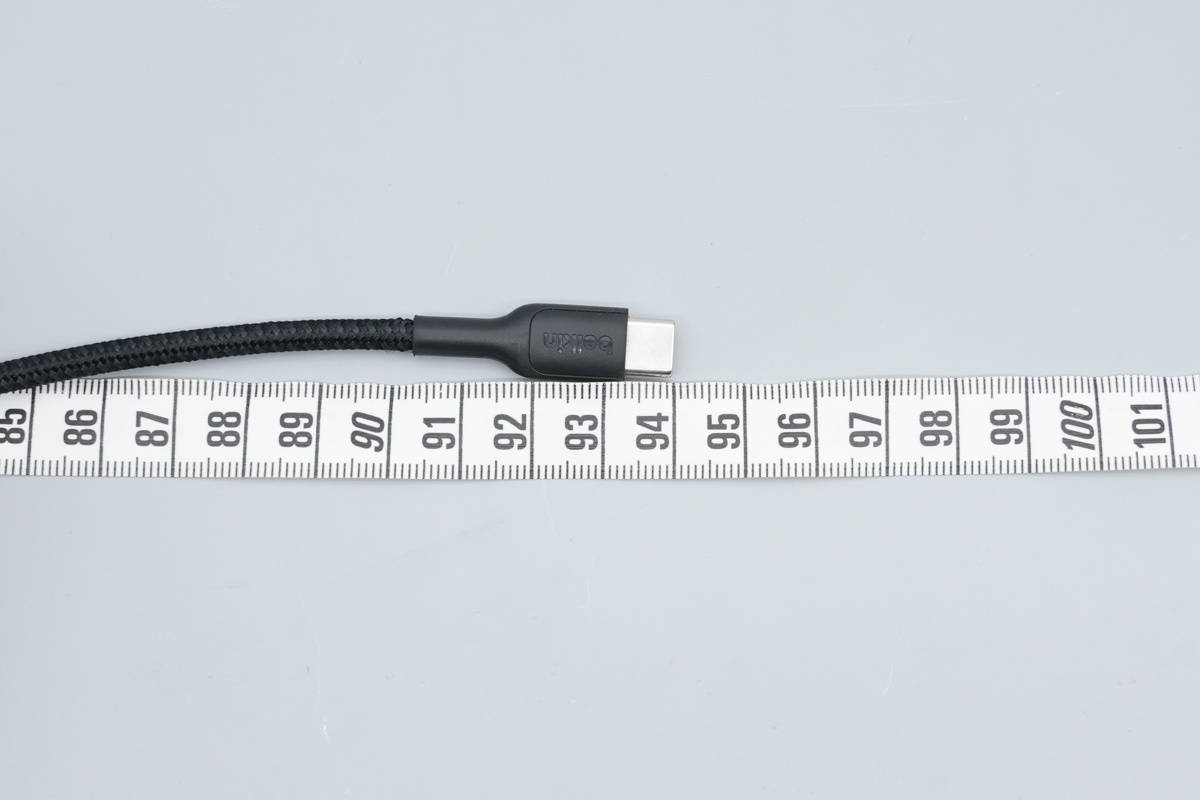

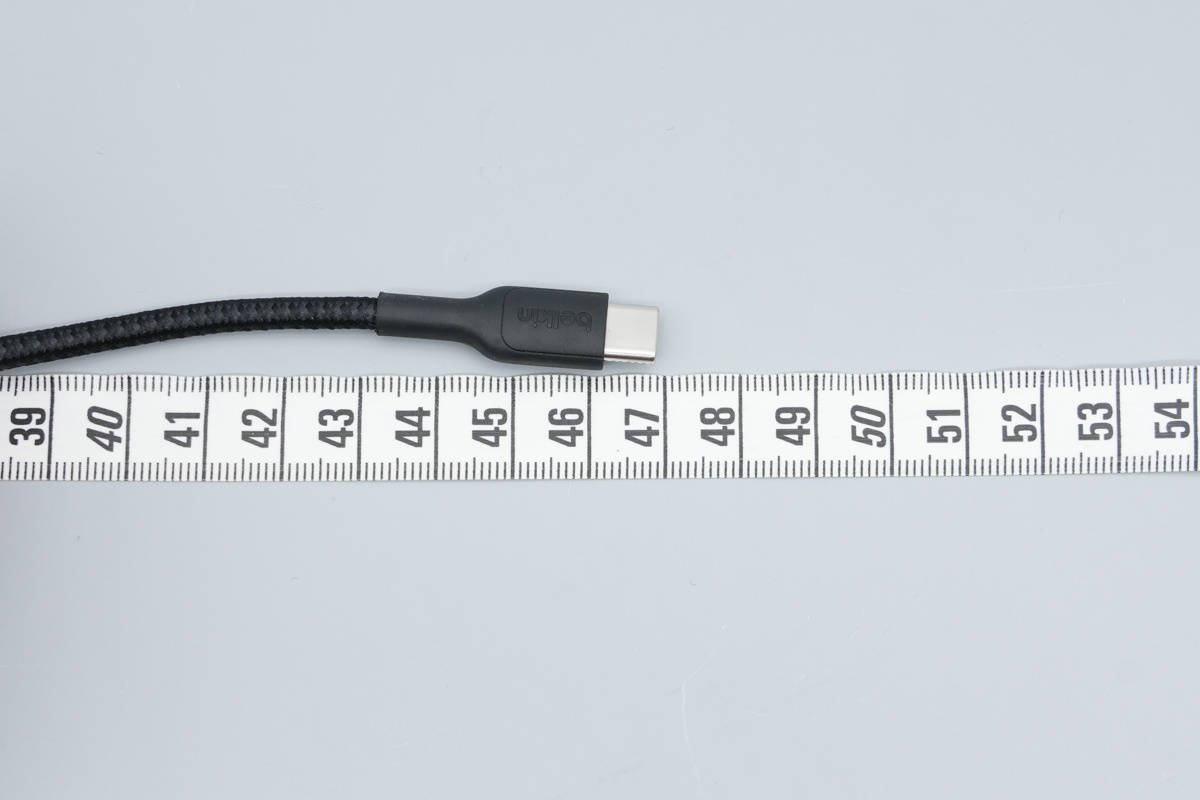

两条输出分线的长度都是47cm。
两条分线的长度和达到94cm，即两受电设备之间的距离在此范围内都能同时充电。

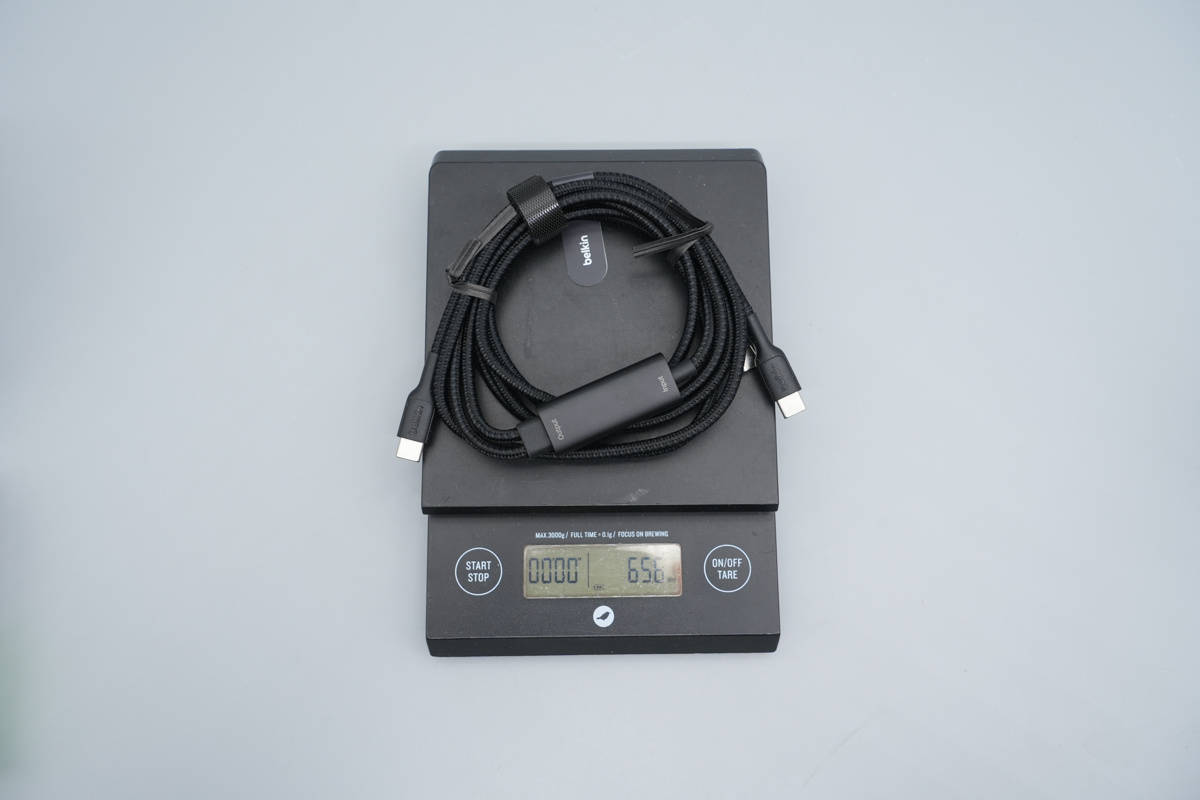

另外测得数据线总重量约为66g。

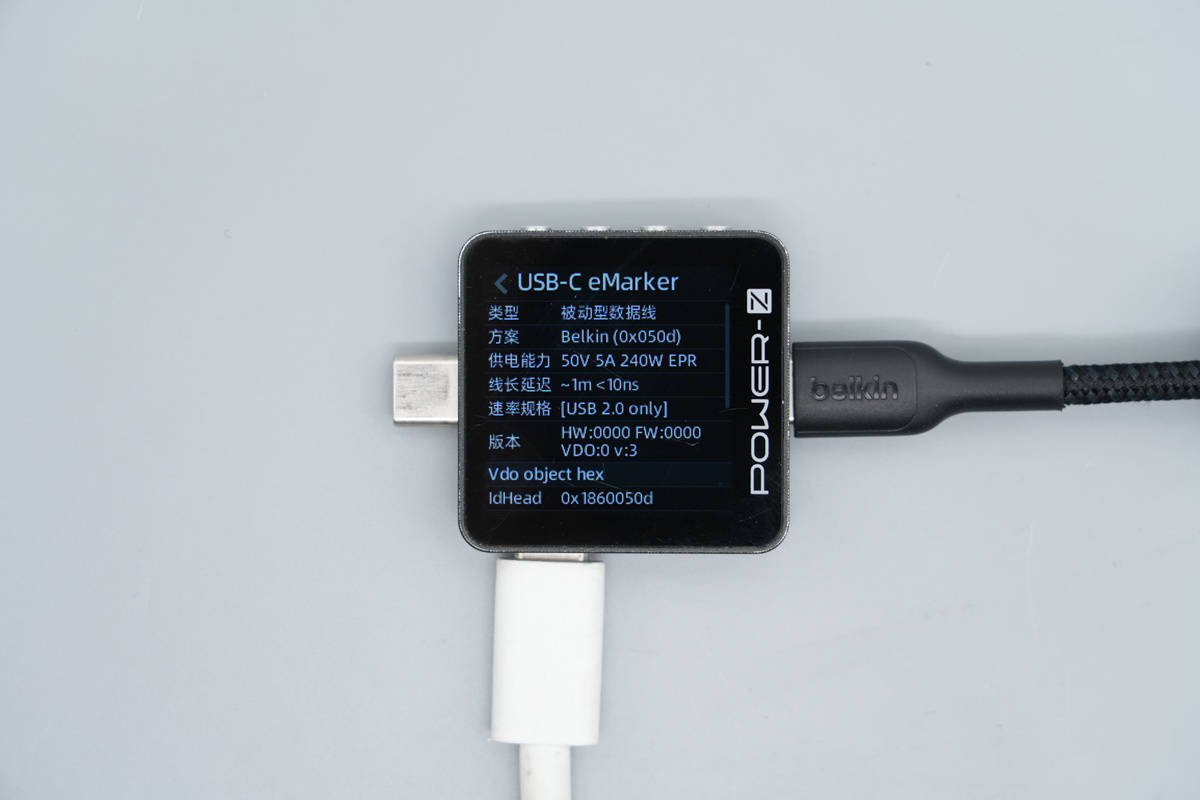

使用ChargerLAB POWER-Z KM003C连接输入主线检测出E-Marker芯片功能，电力传输能力为50V5A，数据传输能力为USB 2.0。

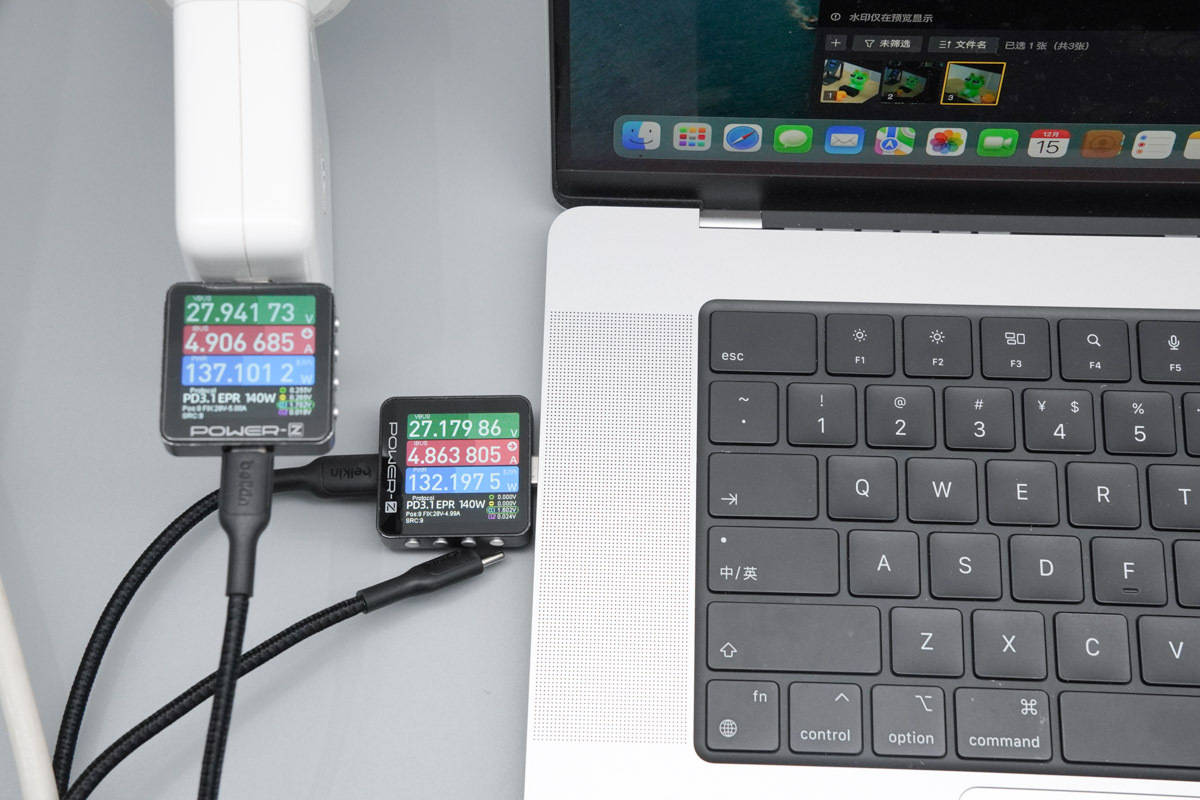

使用苹果140W充电器搭配贝尔金这款140W一拖二数据线给苹果MacBook Pro充电，测得笔记本接口端输入功率约为132.2W，成功开启140W PD3.1快充。

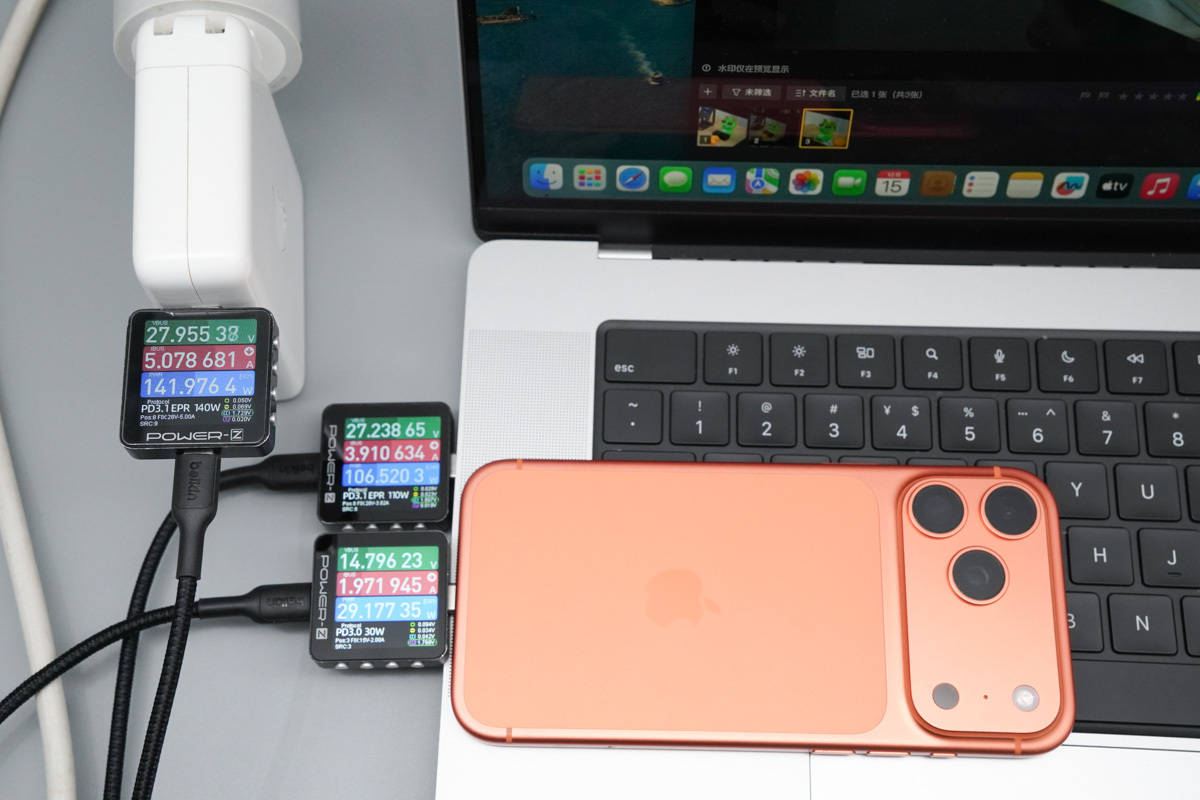

同时给苹果MacBook Pro和iPhone 17 Pro Max充电，测得充电功率分别为106.52W和29.17W。

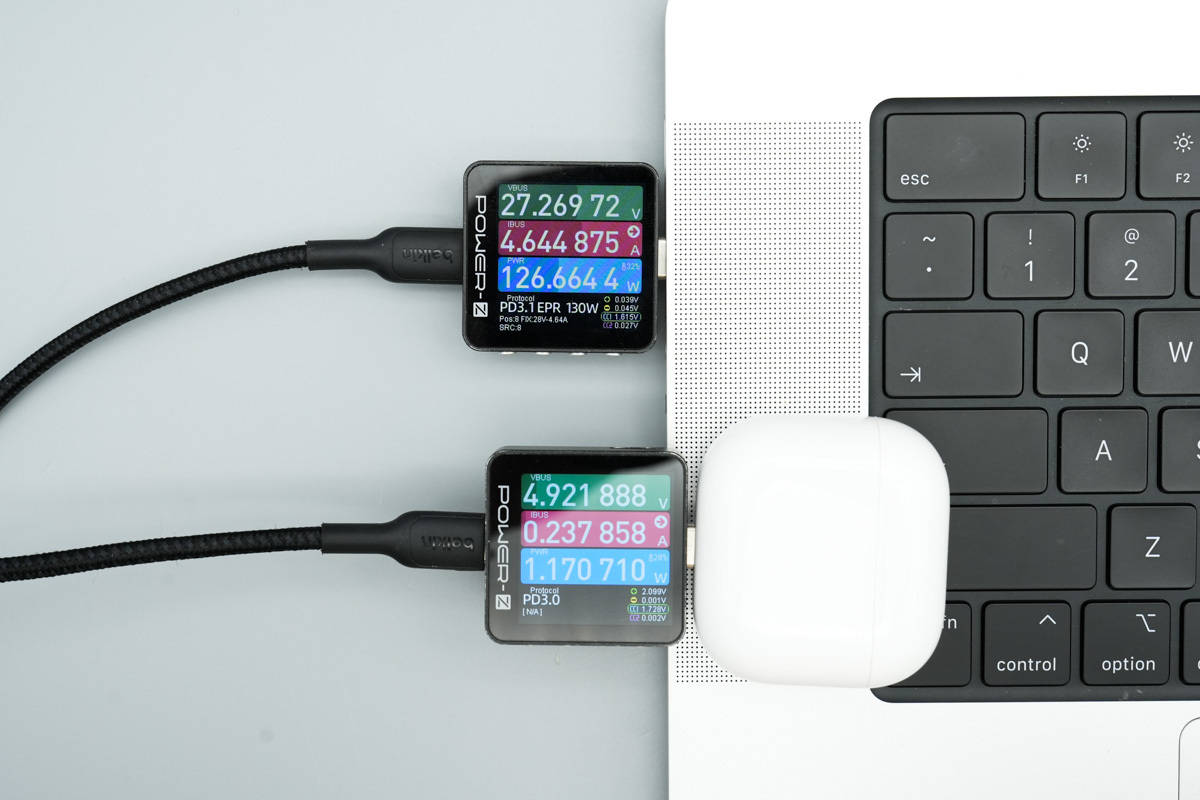

同时给苹果MacBook Pro和AirPods Pro 4充电，测得充电功率分别为126.66W和1.17W。
可见贝尔金这款数据线除了支持多种固定组合输出策略外，还能根据具体设备智能分配功率，自适应提供最佳充电方案，实现高效供电。
贝尔金140W一拖二数据线拆解

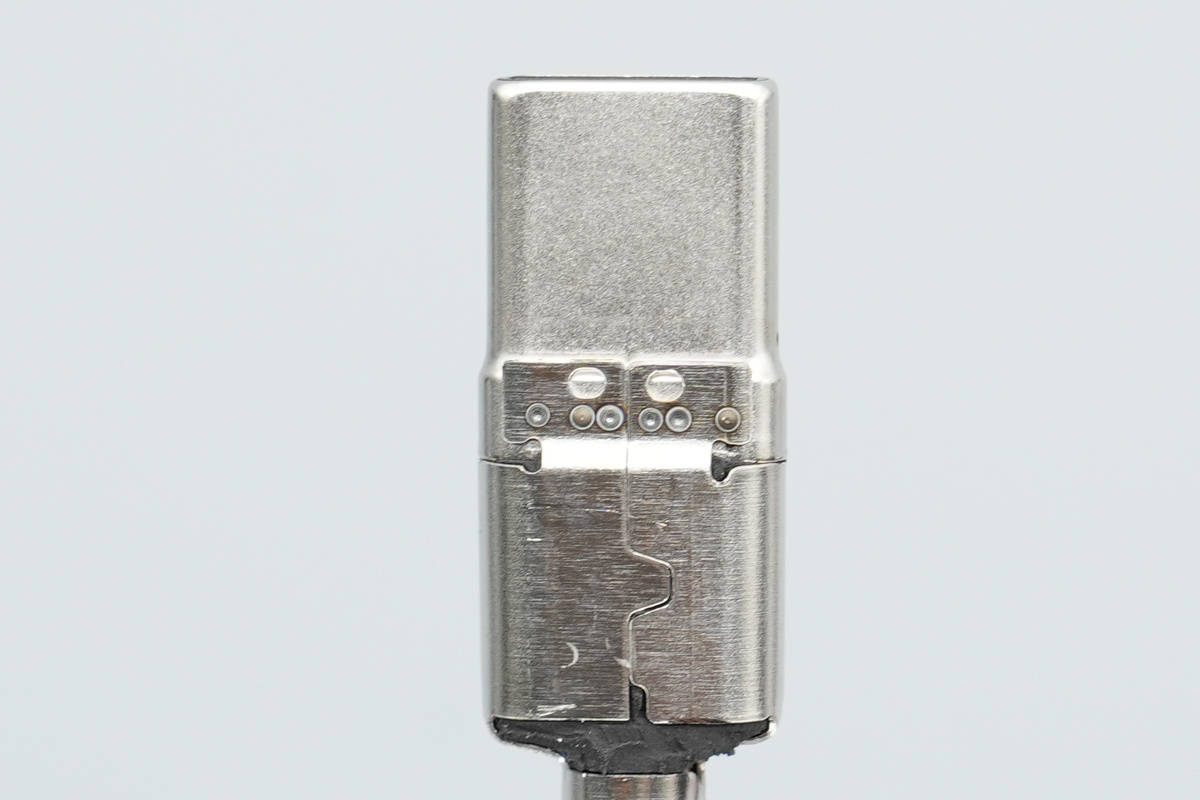

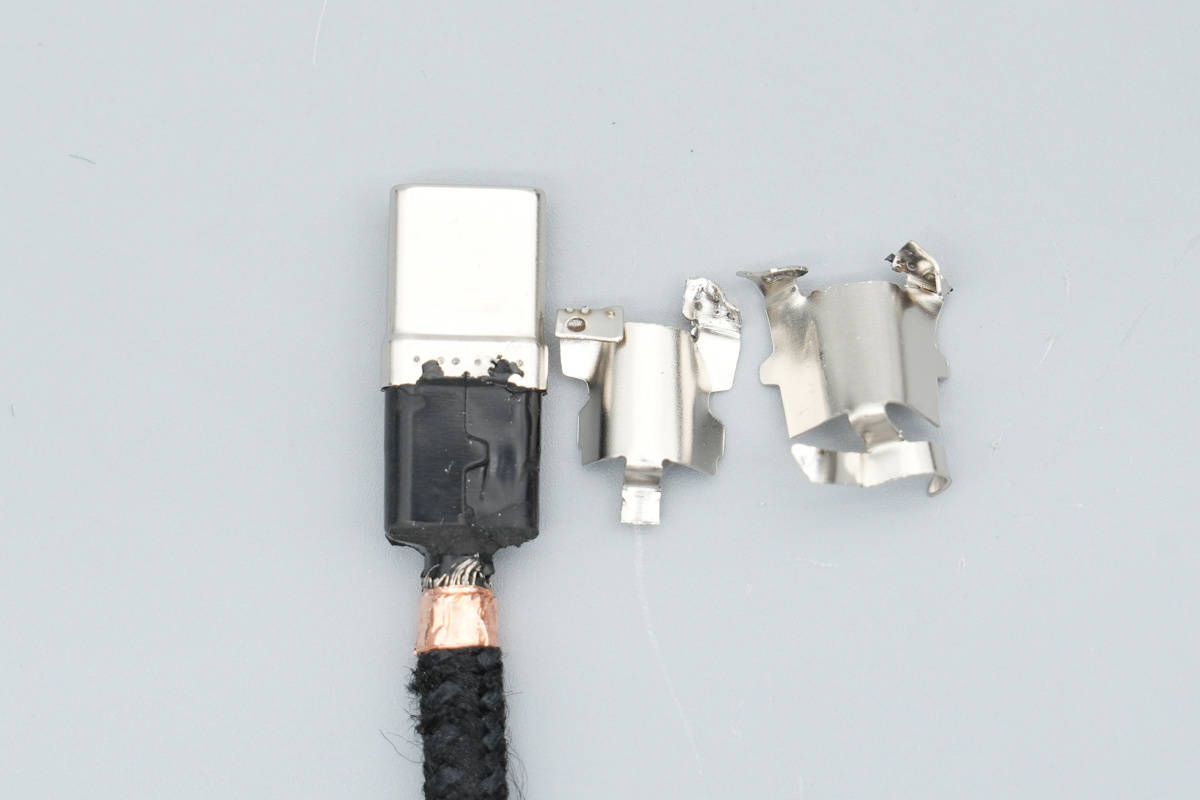

将输入主线端子外壳以及网尾切割开，内部设有金属钢套。

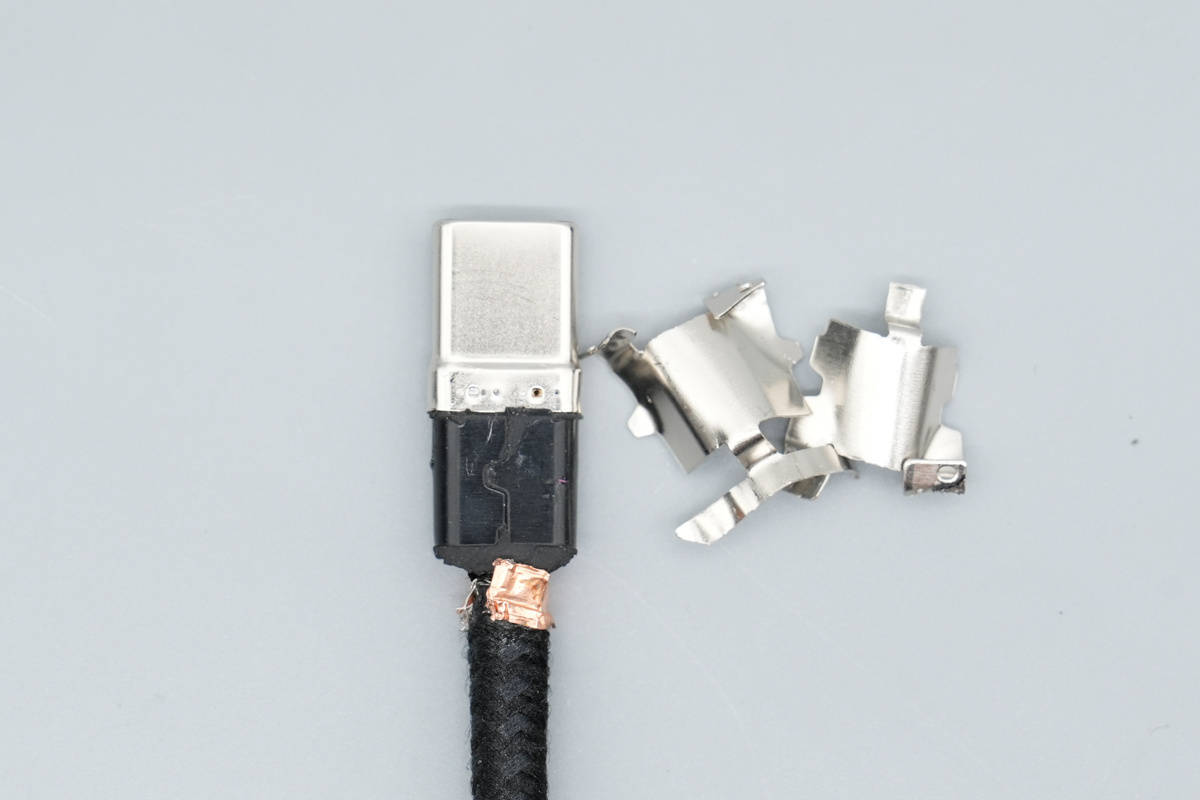

金属钢套与USB-C公头外壳点焊连接。

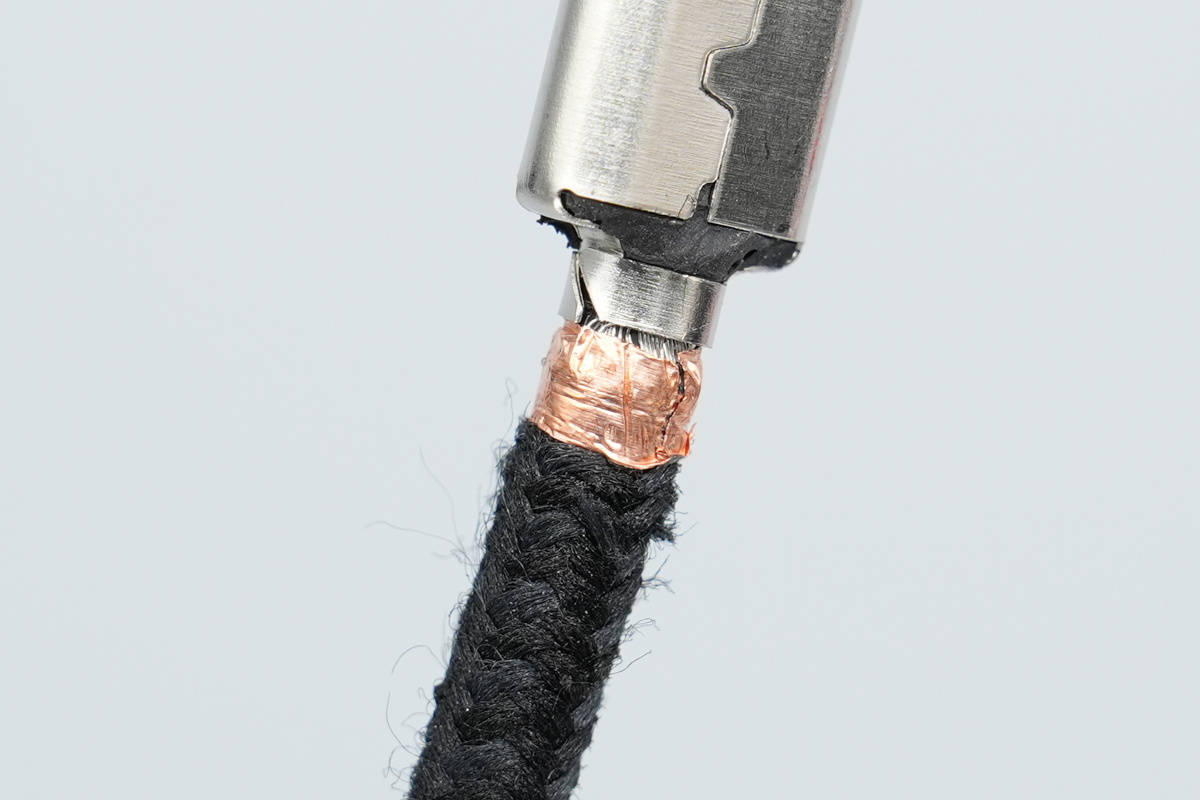

钢套末端设有一体金属片箍紧线身防脱散。

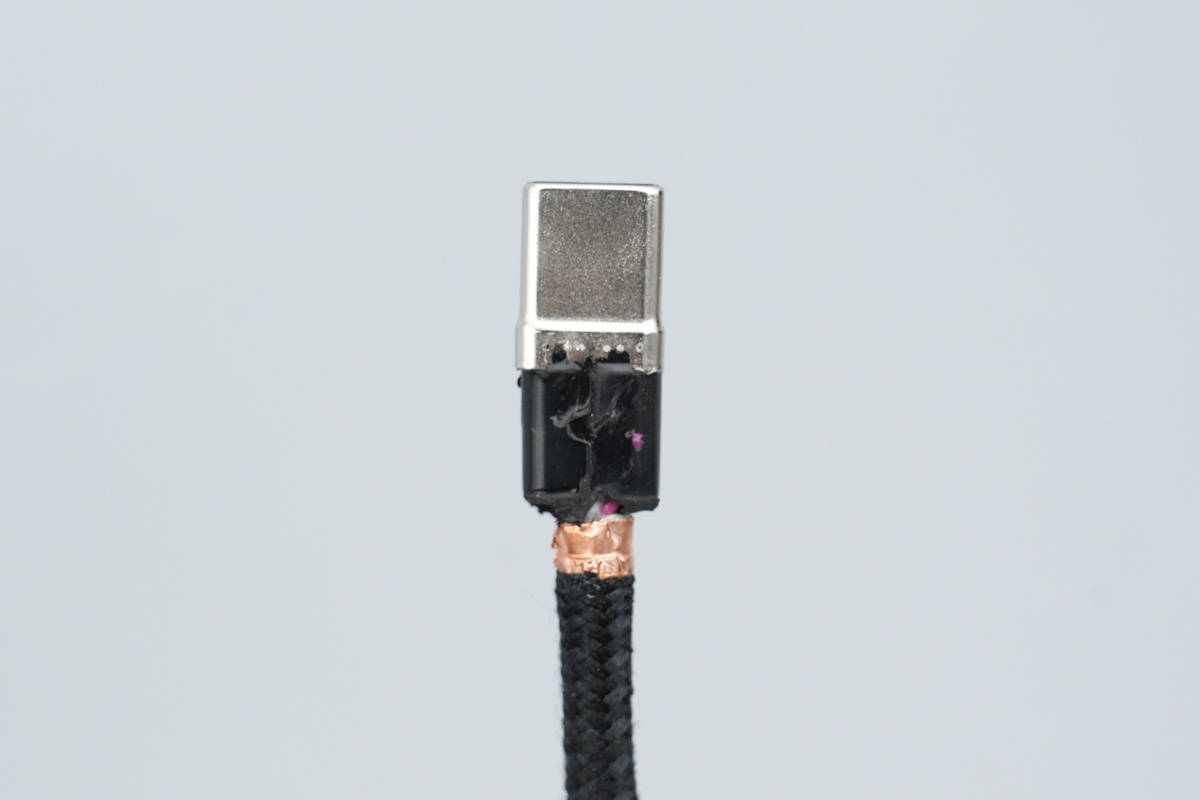

拆掉金属钢套，端子内部还填充黑色硬封胶保护。

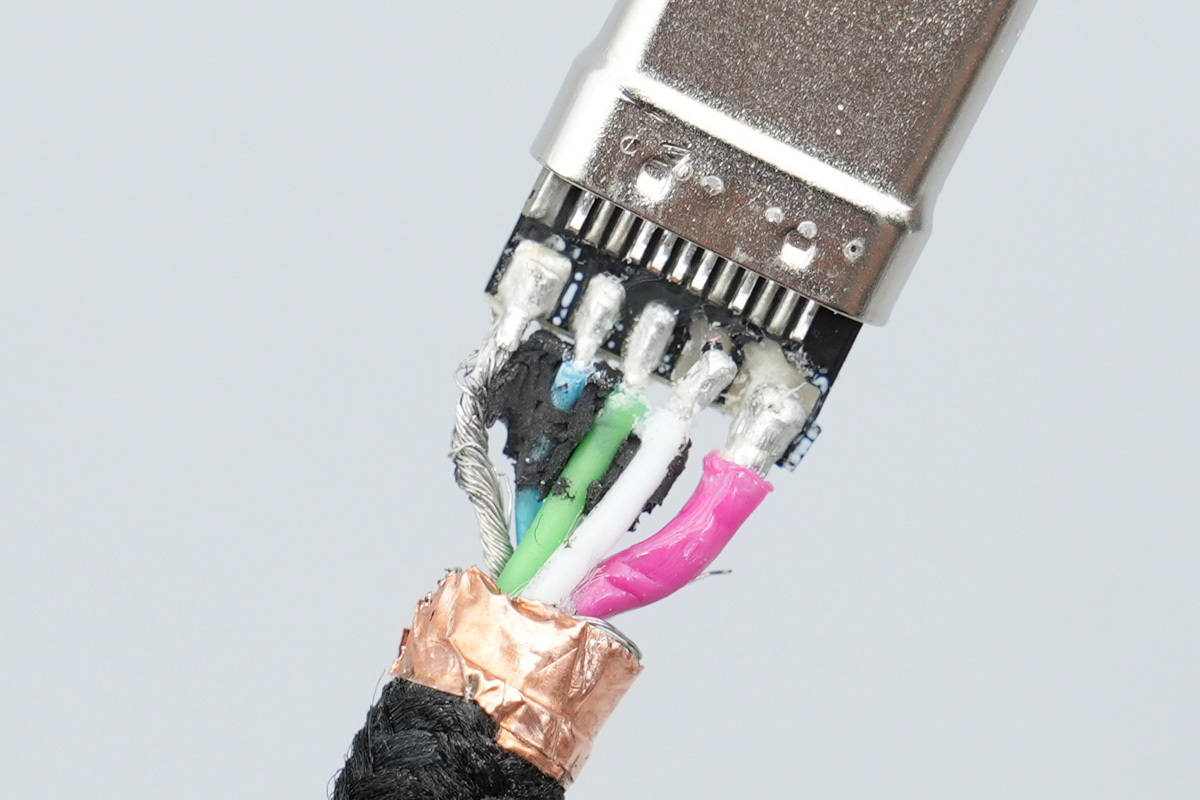

清理掉硬封胶，内部小板正面焊接多根线芯。
小板另一面仅设有一颗小电阻。
拆掉USB-C公头金属壳，内部针脚前端镀金处理。

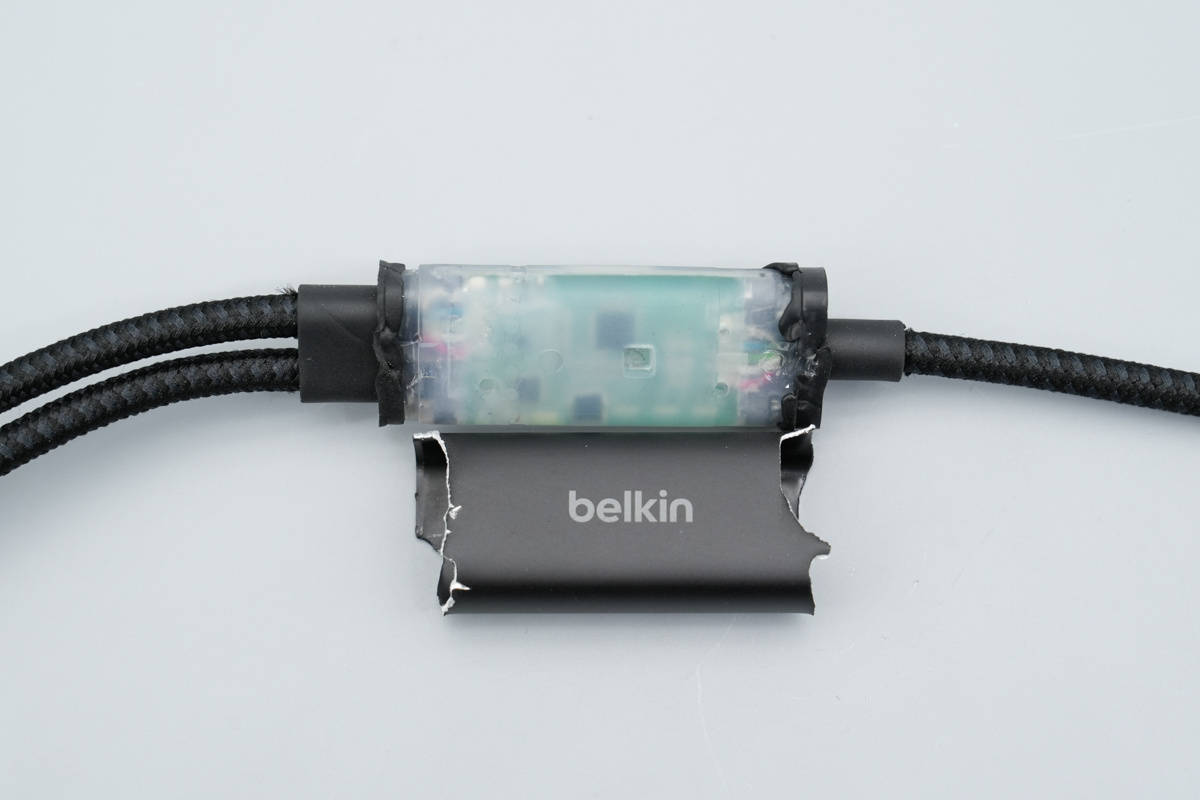

继续将分线器金属壳拆下，内部注塑填充。

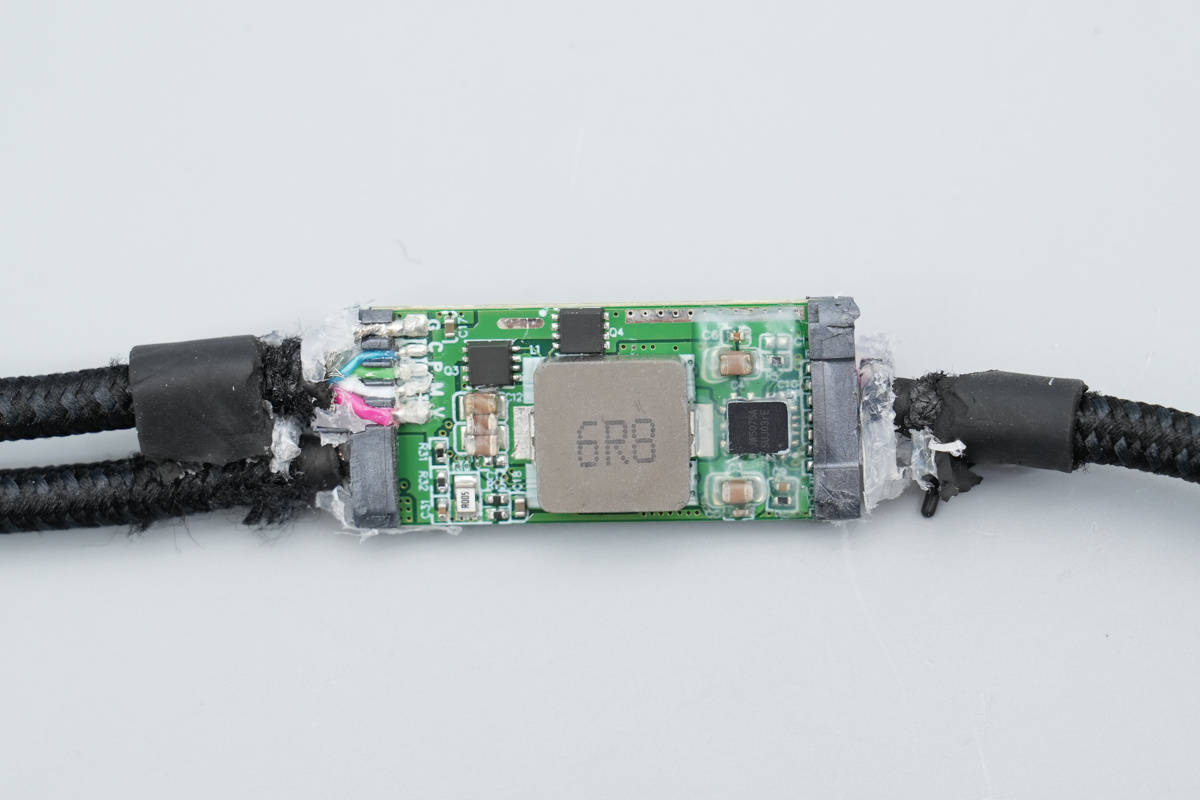

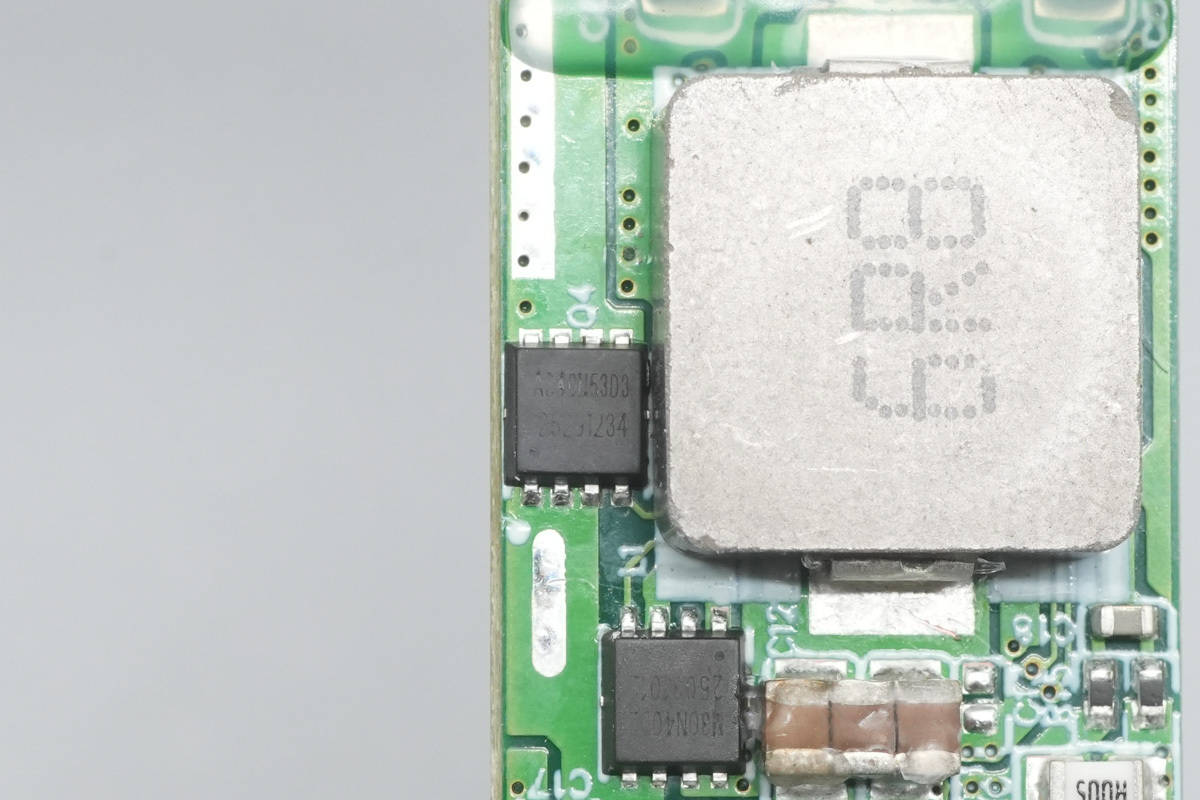

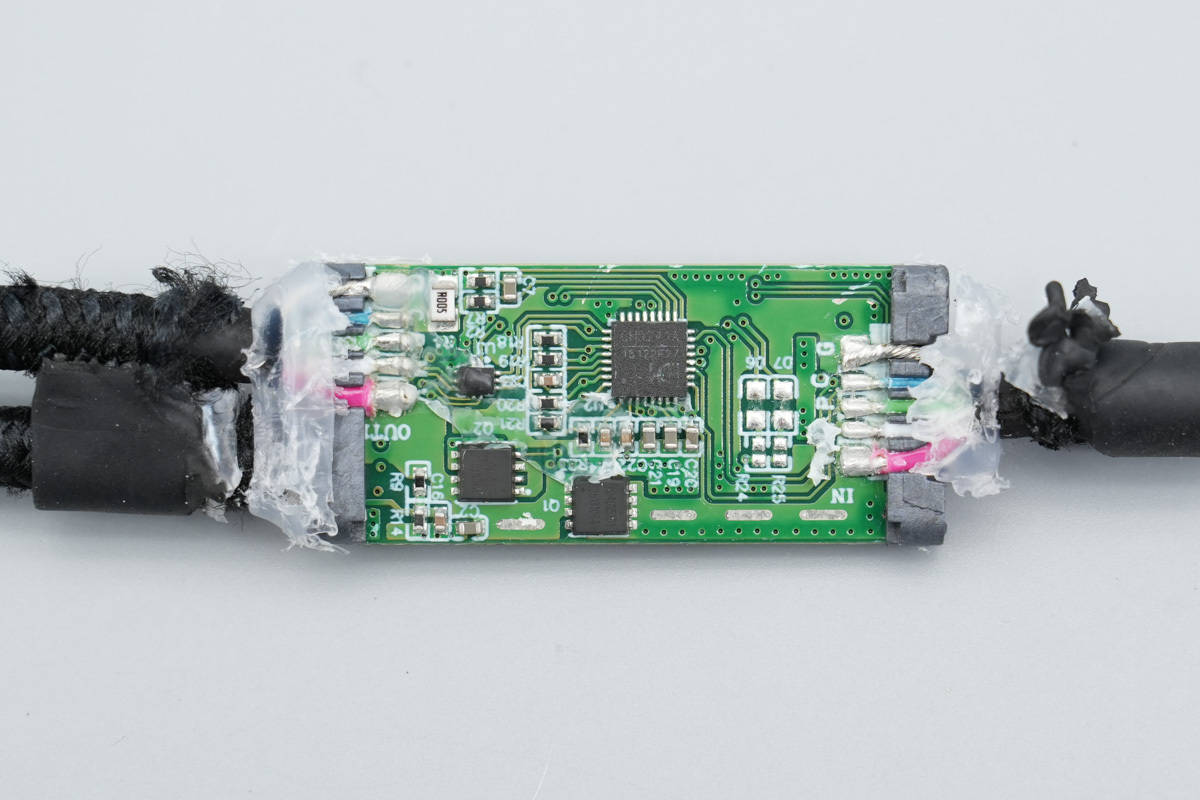

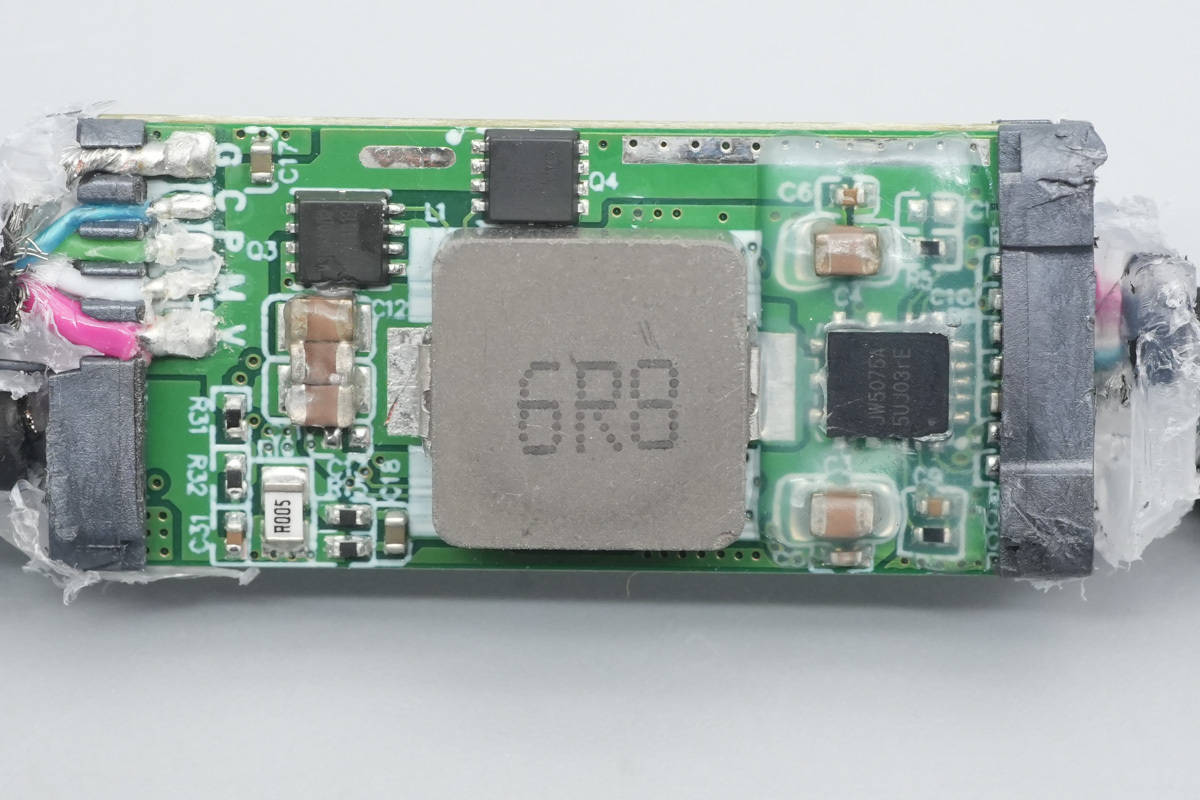

将半透明塑料清理掉，板子正面设有同步降压转换器、降压电感、VBUS开关管等器件。

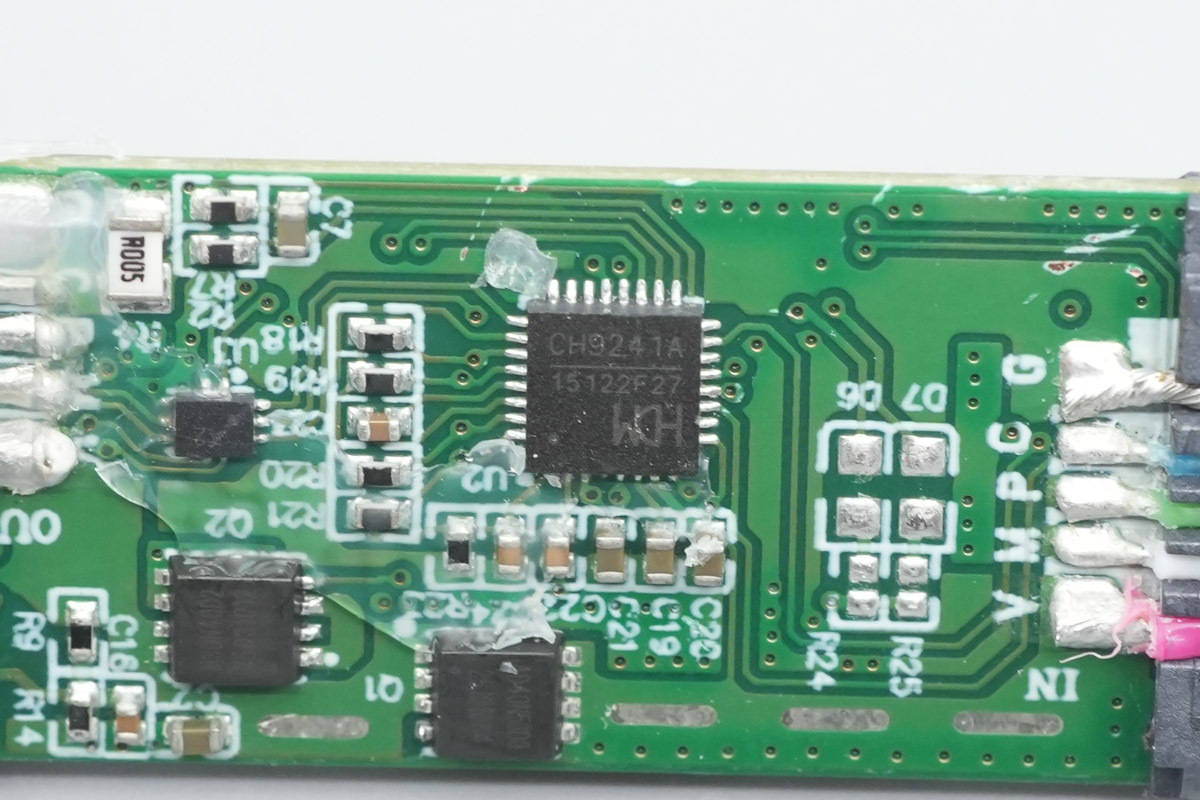

背面设有一进多出快充线缆专用SOC、VBUS开关管以及模拟开关。

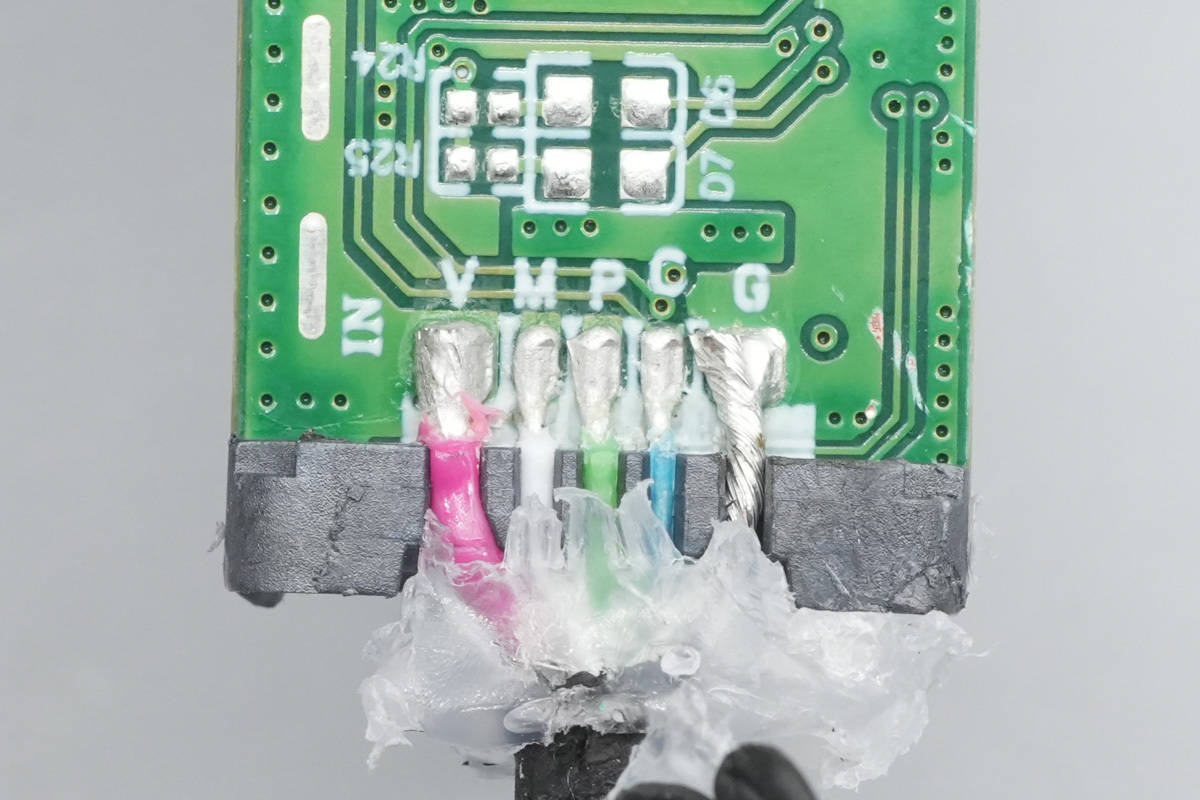

输入主线线芯焊接处特写。
板面一进多出快充线缆专用SOC芯片来自WCH沁恒微，型号CH9241A，支持PD3.2/3.0/2.0协议的三口通讯协商、功率分配及电源通路的切换管理，最高支持 140W PD协议功率输入，内置双路输出电流检测、N型MOSFET栅极升压驱动模块、高压LDO、eMarker功能，支持过温、过压、限流输出功能和过流保护功能，支持USB2.0信号二选一切换，支持USB通信及D+、D-私有协议快充。

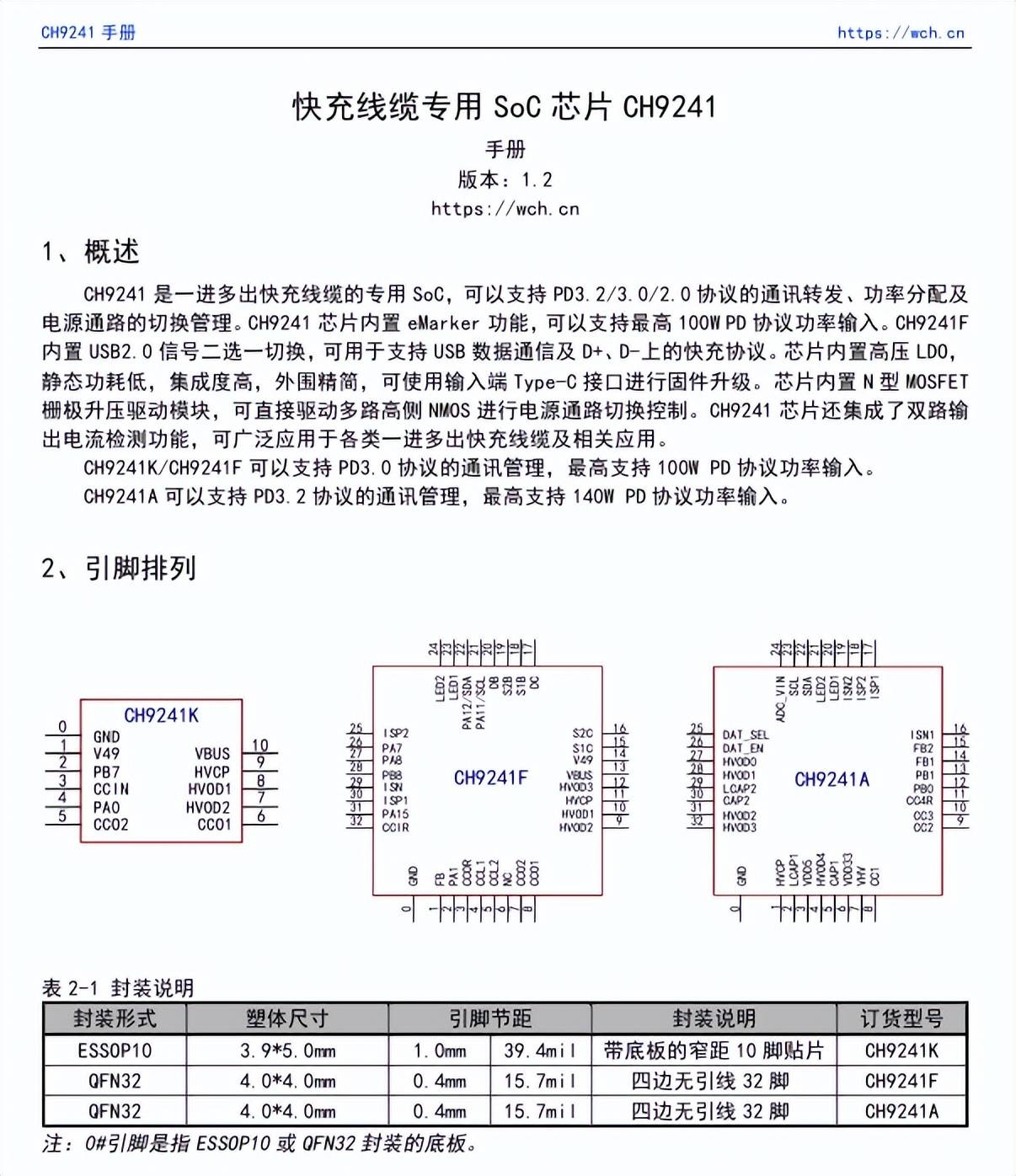

沁恒CH9241资料信息。

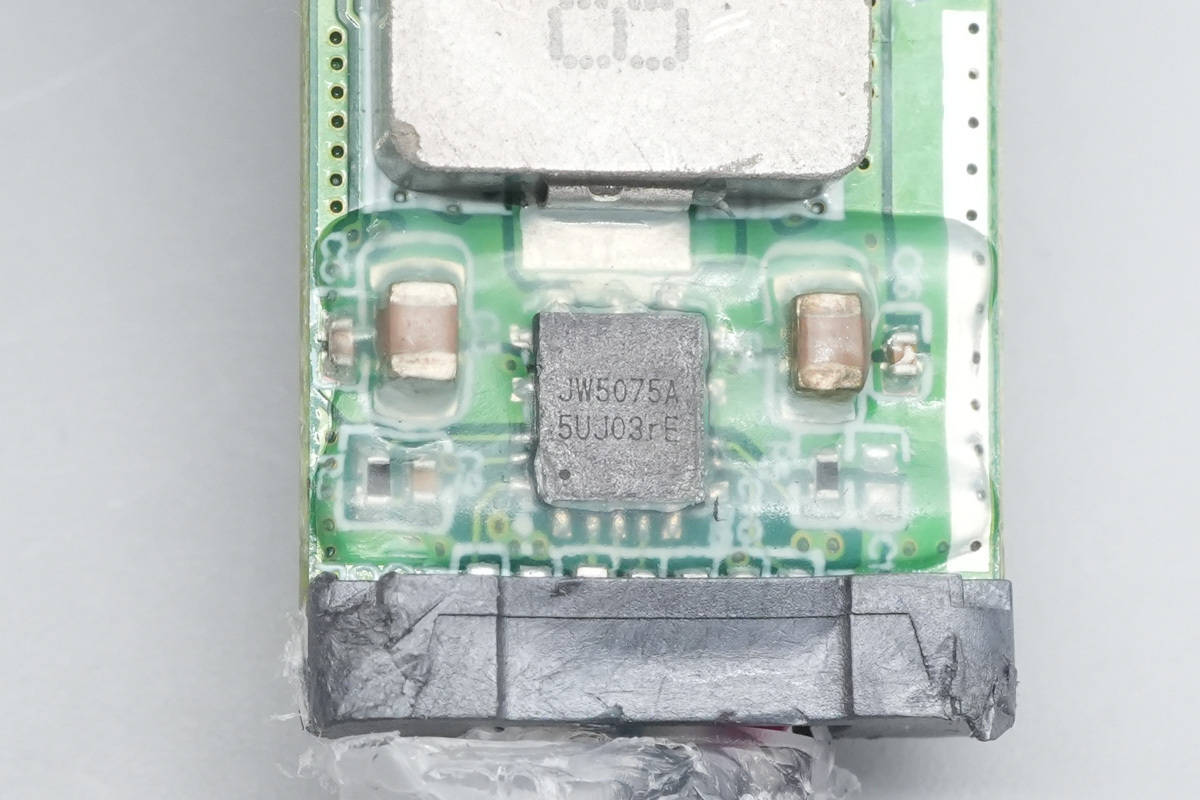

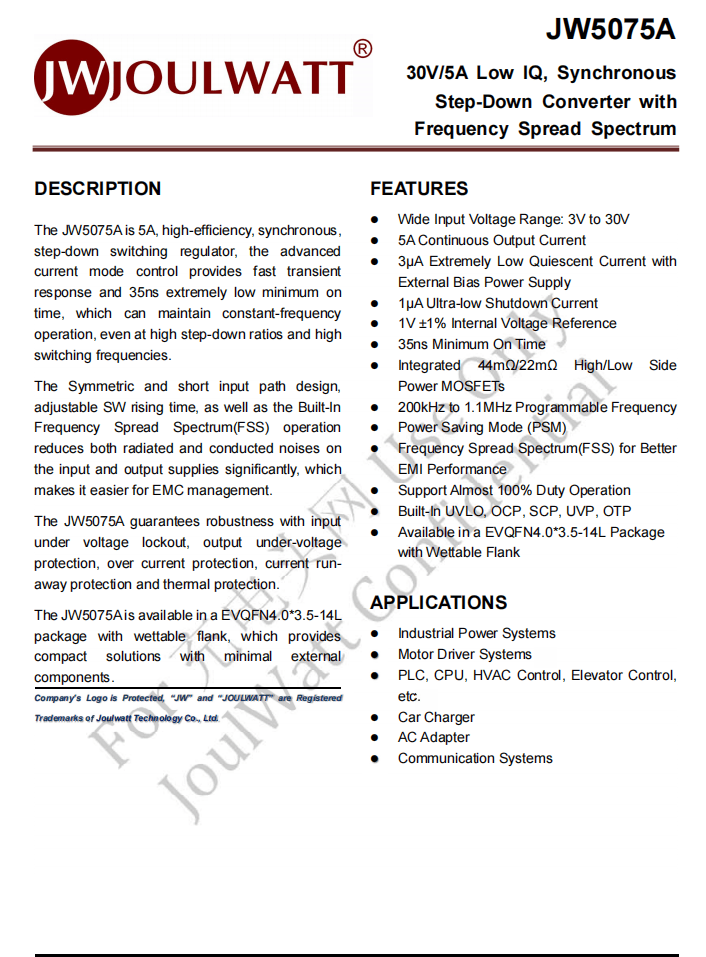

用于两条分线输出的同步降压转换器来自杰华特，型号JW5075A，这是一款采用电流模式控制的5A高效同步降压变换器。其可提供快速动态响应，最小导通时间仅35ns，可支持高频、大转换比应用场景中保持稳定频率工作。
JW5075A采用对称、短输入路径设计，可调SW上升时间，内建展频功能，可有效降压输入输出的传导及辐射噪声，更容易通过EMC测试。
JW5075A通过输入欠压保护，输出欠压保护，过流保护，短路保护，过温保护来保证芯片的可靠性。JW5075A采用带可湿性侧冀焊盘的EVQFN4.0*3.5-14L封装，提供一个具有较少外部组件的紧凑型解决方案。
搭配的6.8μH降压电感特写。
用于降压输出切换的MOS管来自Adamant砹德曼，型号AD40N53D3，耐压40V，导阻4.7mΩ，采用P PAK3*3封装。

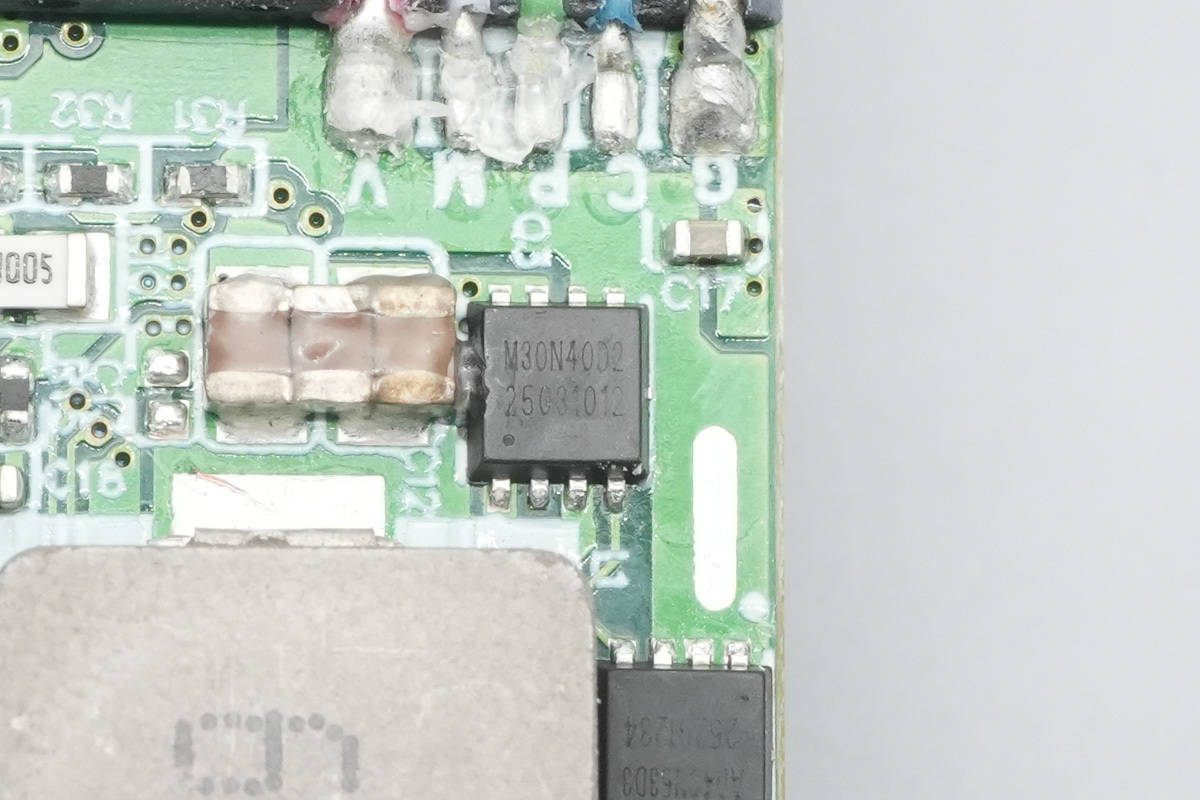

另一颗MOS管丝印M30N40D2。

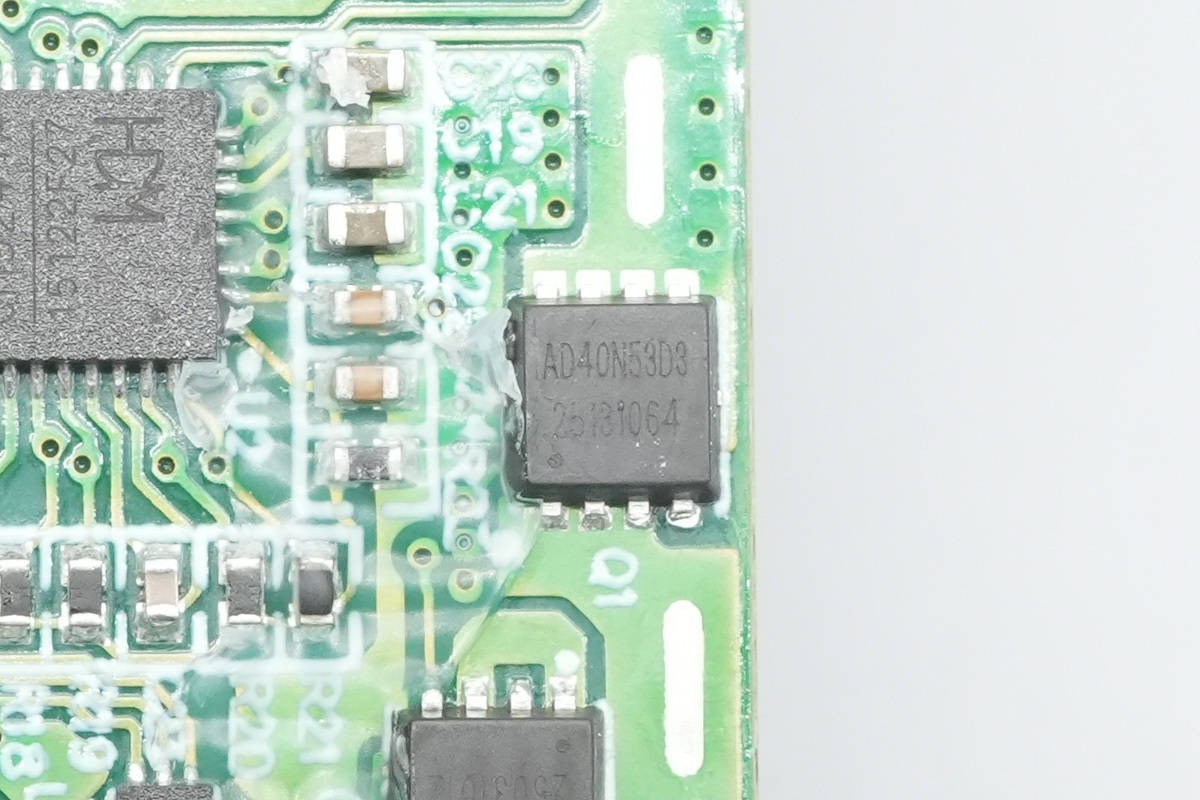

另一组MOS管中，其中一颗也是采用砹德曼AD40N53D3。

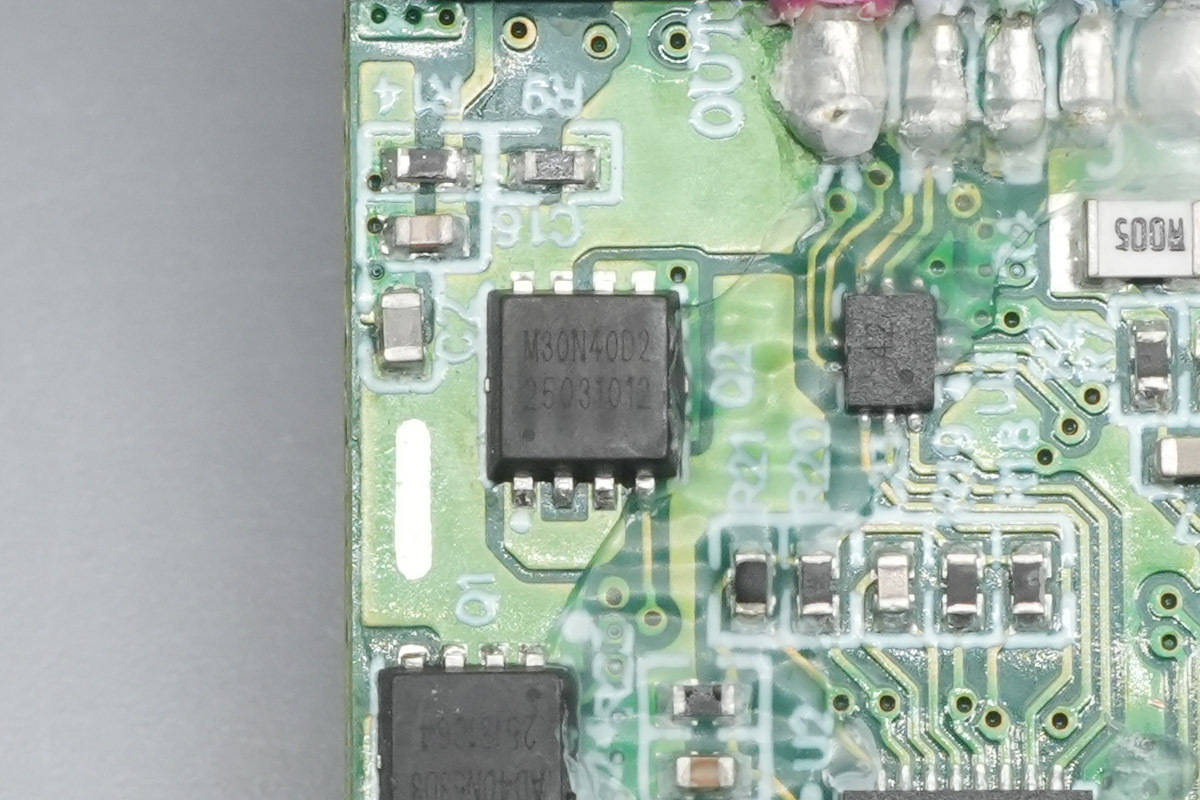

另一颗也是丝印M30N40D2的MOS管。

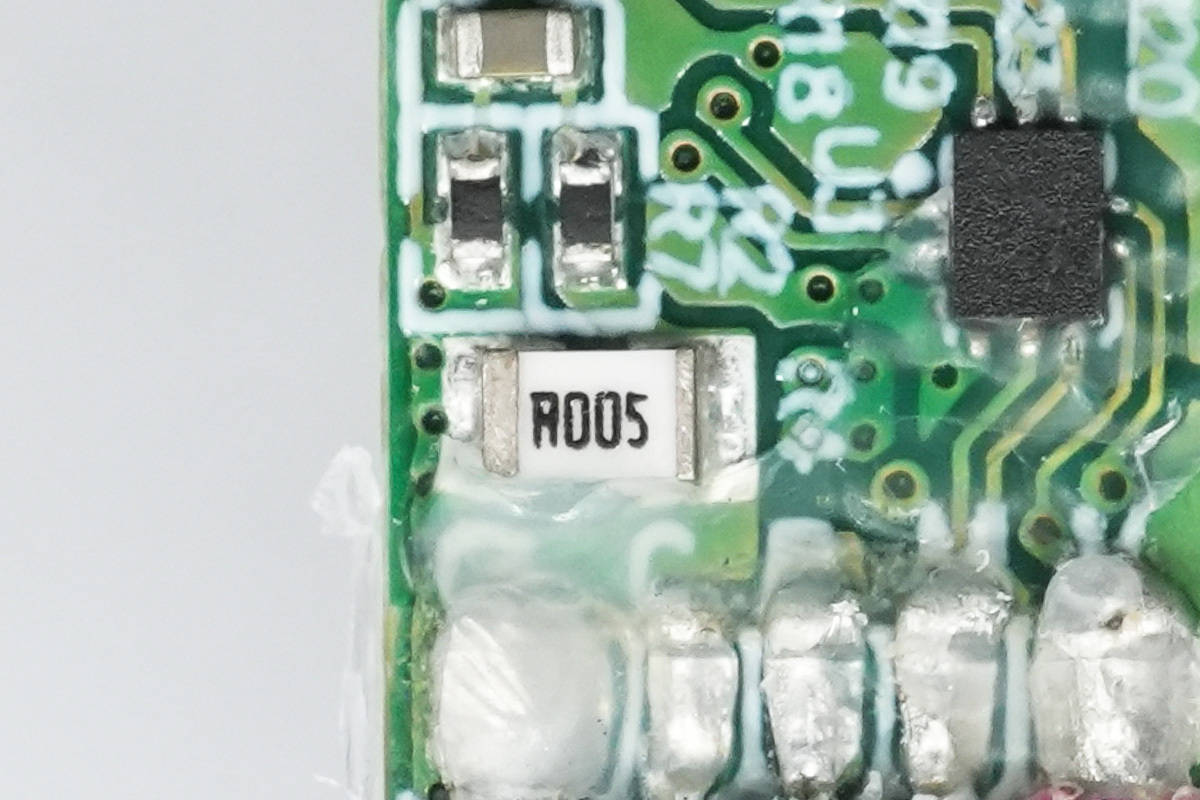

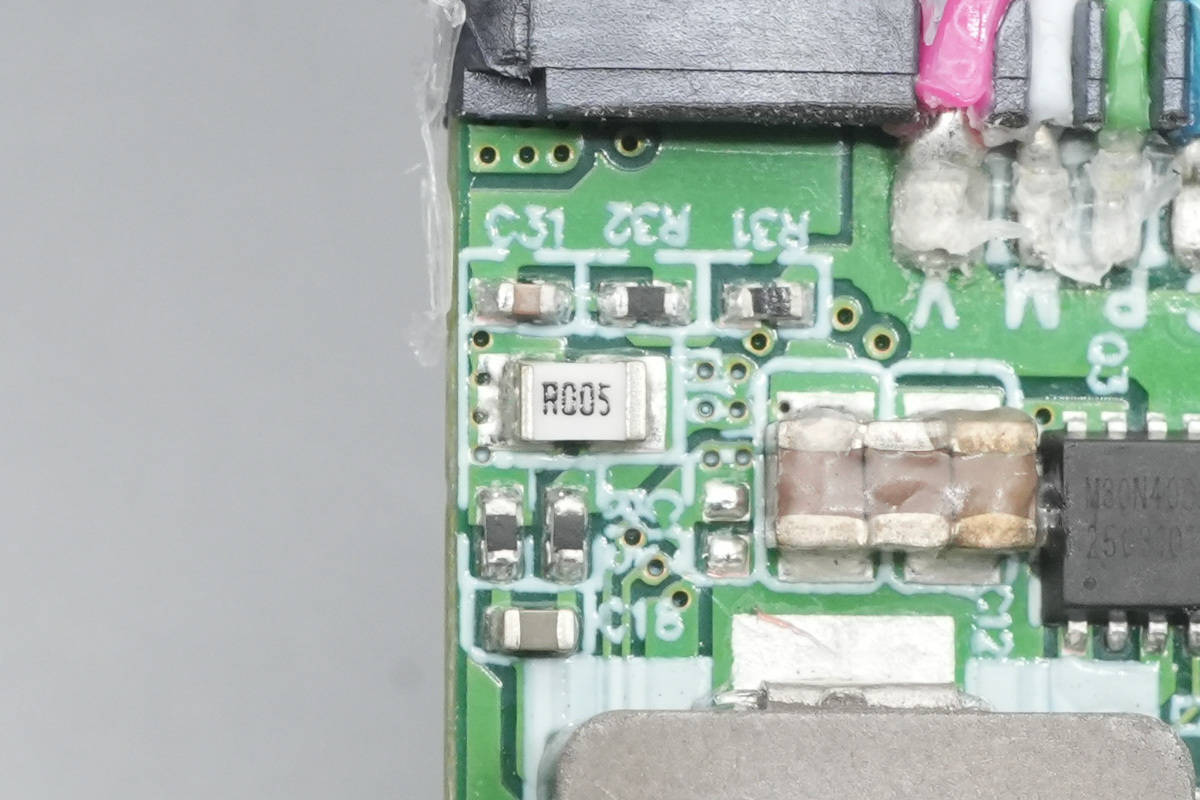

两个输出接口各有一颗5mR采样电阻，用于采样设备充电电流，以实现智能分配功率，限流及过流保护功能。
板子背面另一颗特写。

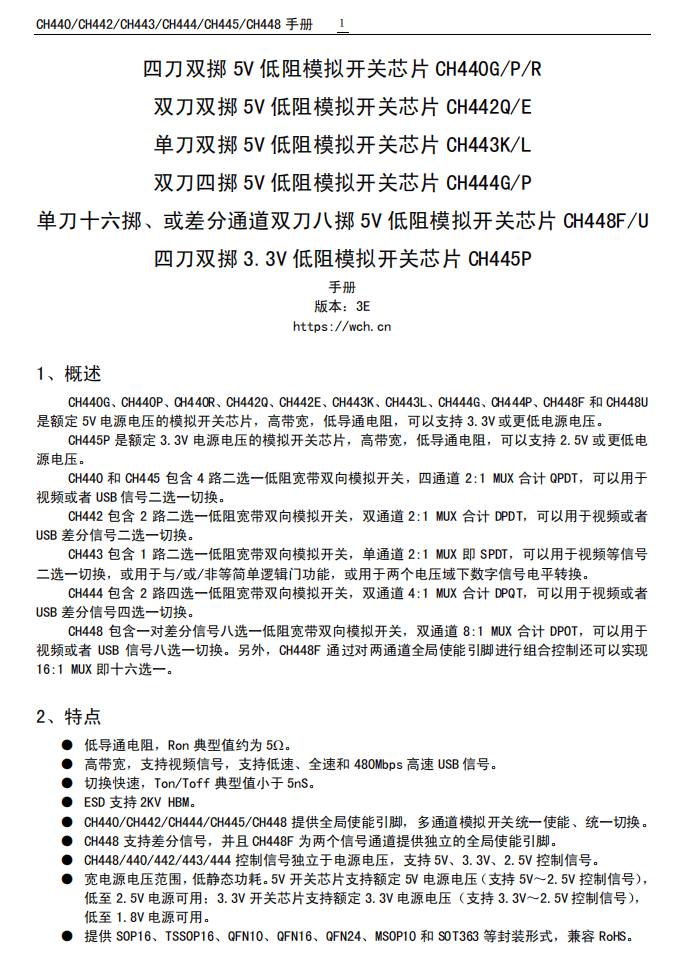

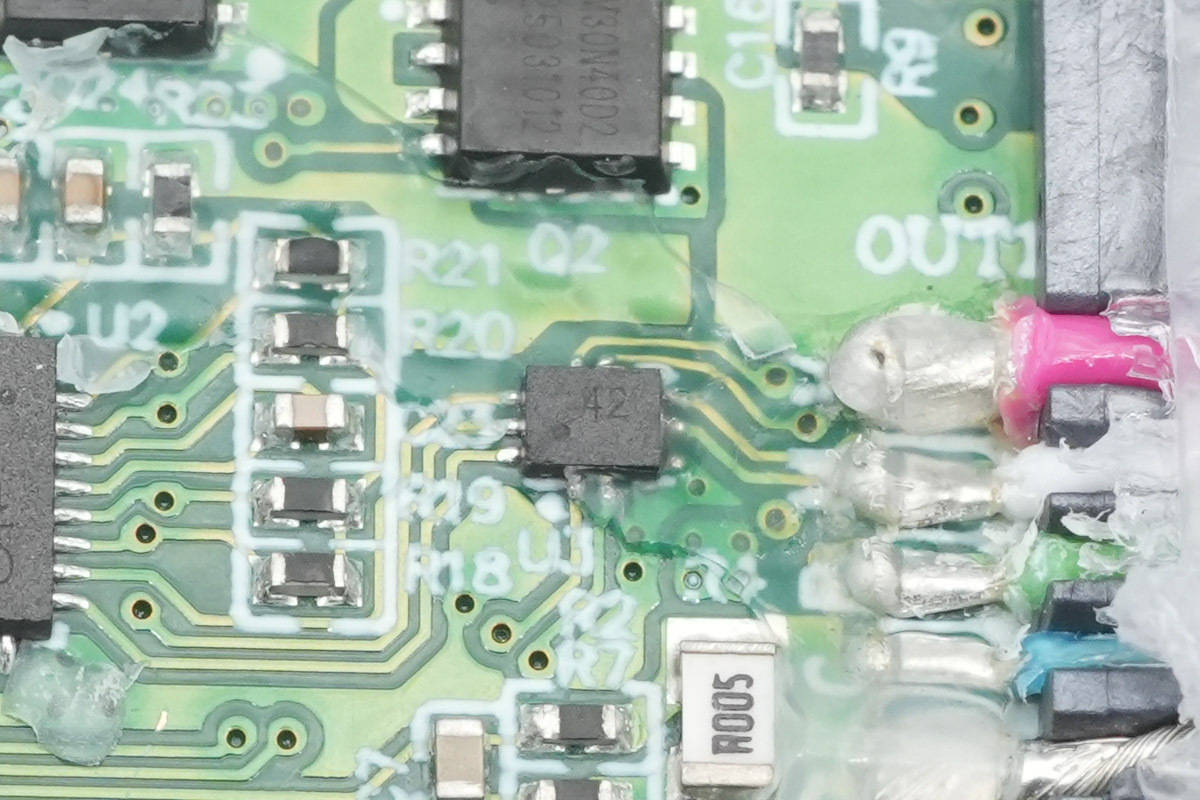

模拟开关芯片同样来自沁恒，丝印42，实际型号为CH442Q，这是一款额定5V电源电压的模拟开关芯片，高带宽，低导通电阻，可以支持3.3V或更低电源电压，采用QFN10封装。
CH442包含2路二选一低阻宽带双向模拟开关，双通道2:1 MUX合计DPDT，可以用于视频或者USB 差分信号二选一切换。

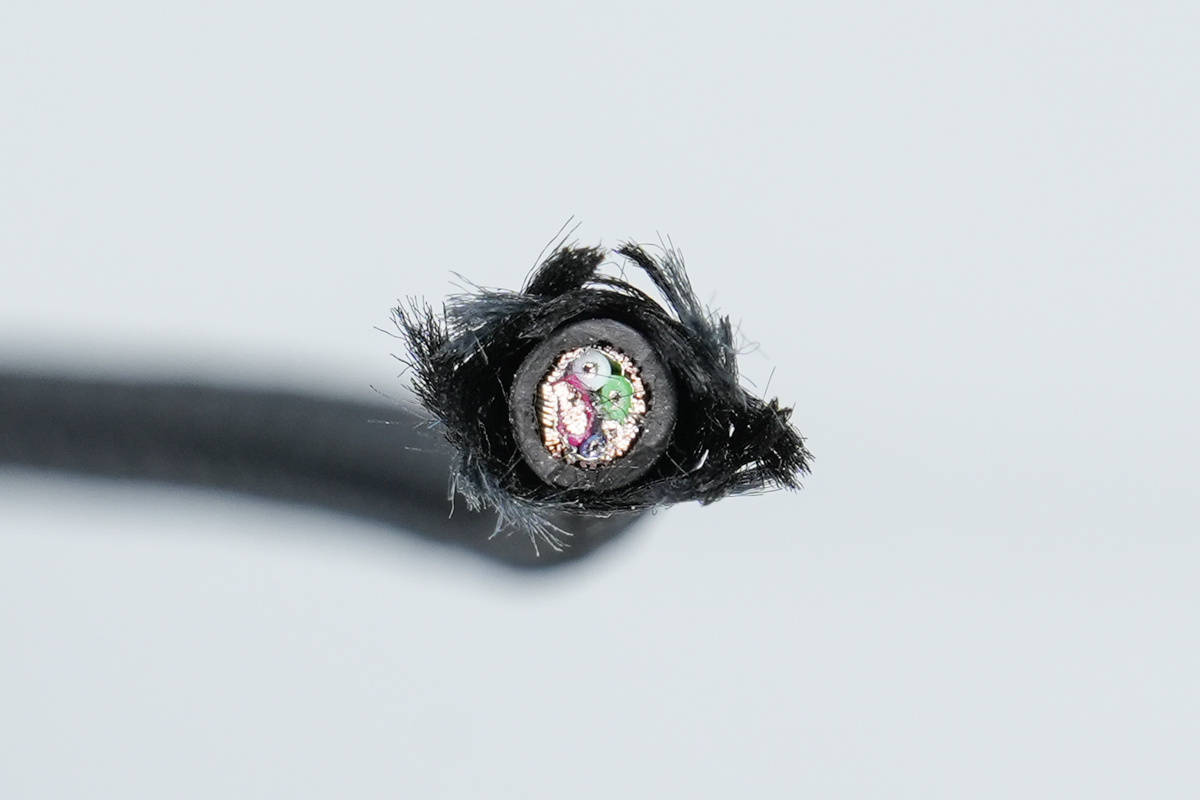

将输入主线盒输出分线线身截断观察发现，内部均是5根线芯，设计完全一样。

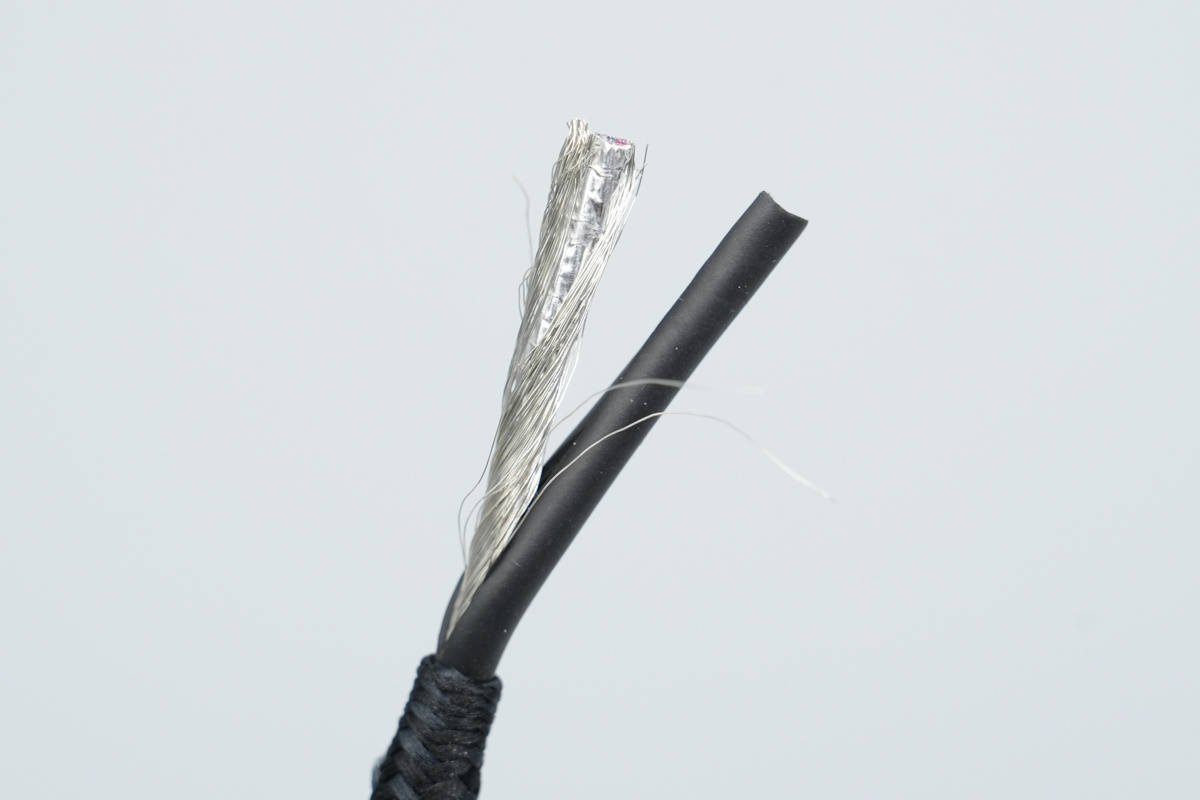

将线身外皮切割开，内部设有屏蔽网和屏蔽铝箔。

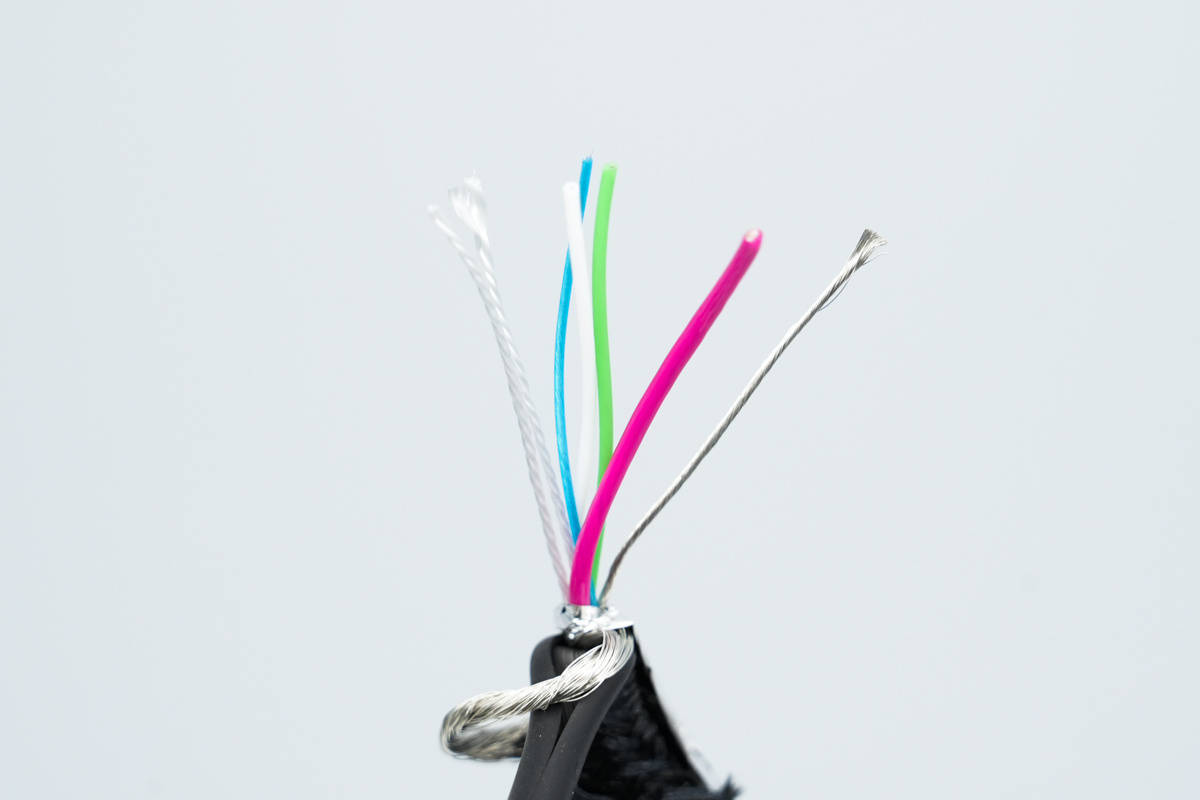

屏蔽铝箔下包裹红色正极电力线芯、裸露的负极电力线芯、绿色D+线芯、白色D-线芯以及蓝色CC线，此外还设有两根抗拉线。

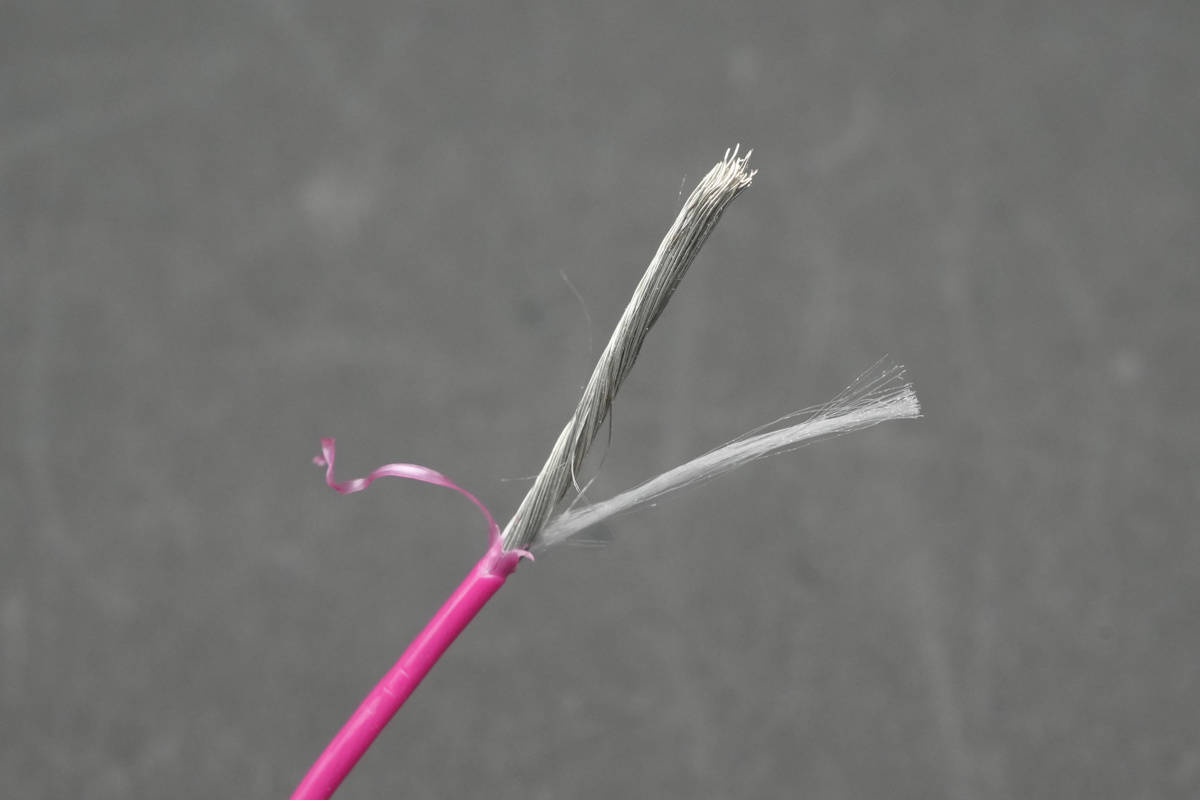

正极电力线芯特写，线芯内部掺入抗拉线提升抗拉性能。
负极电力线芯特写。
用于USB2.0数据传输的数据线，绿色的为D+线芯，内部也设有抗拉线。

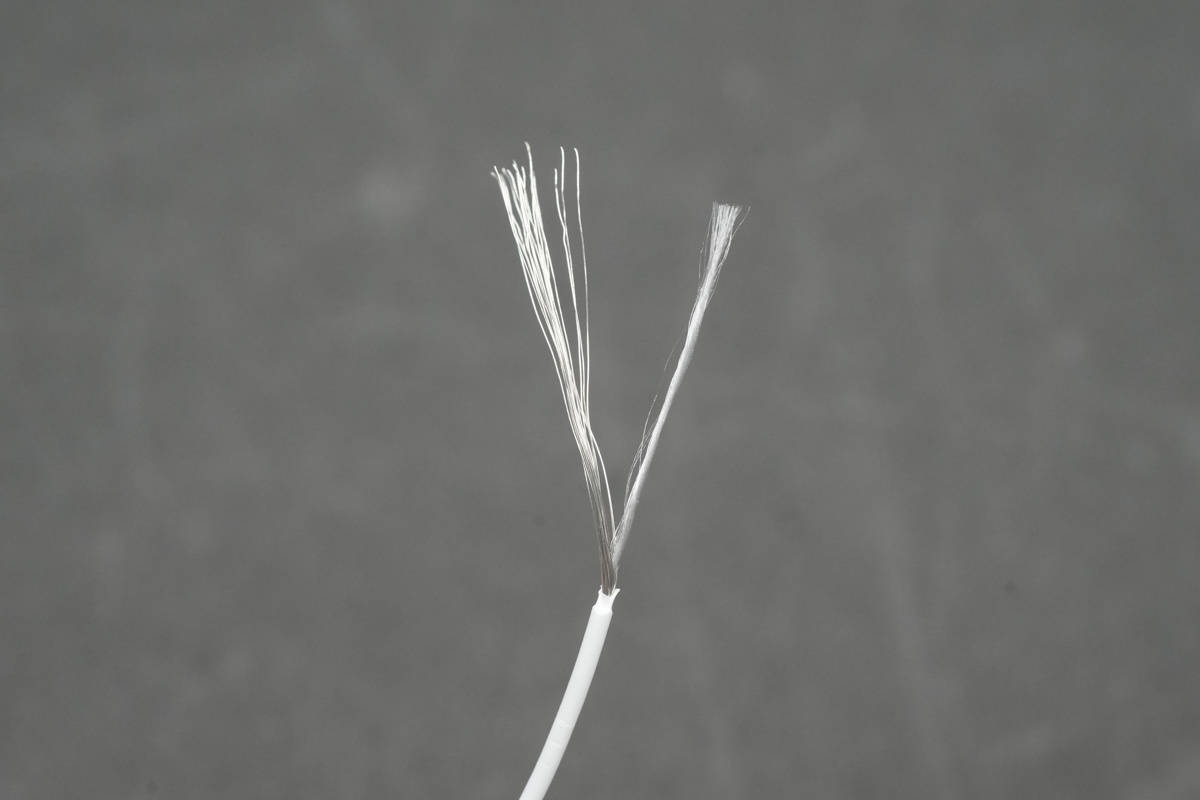

用于USB2.0数据传输的数据线，白色为D-线芯，内部设有抗拉线。

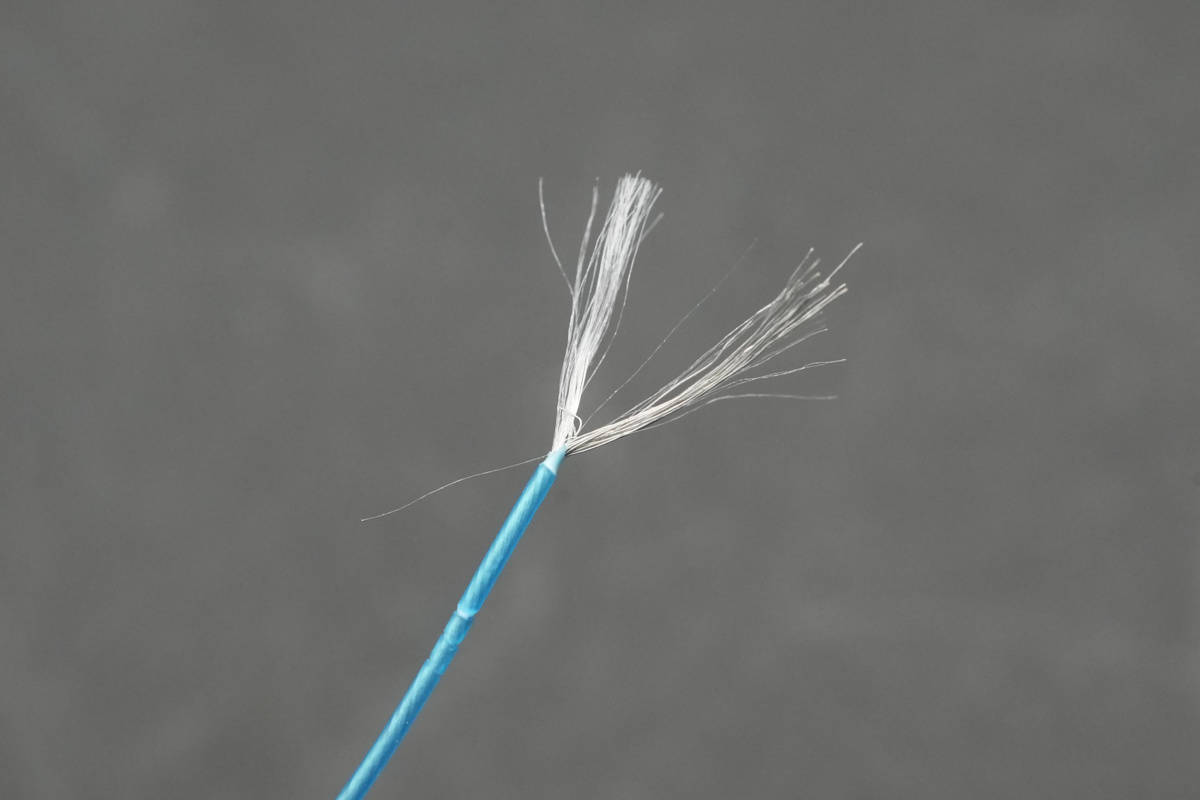

蓝色CC线芯特写。

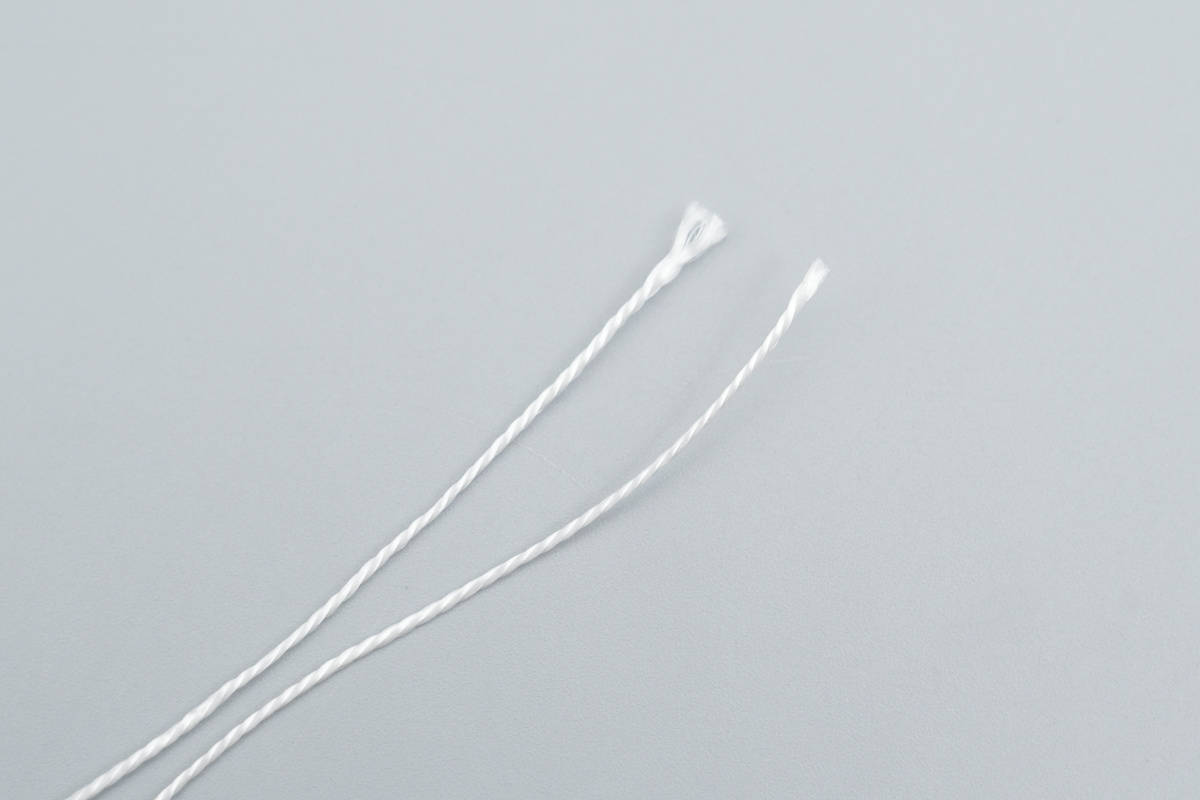

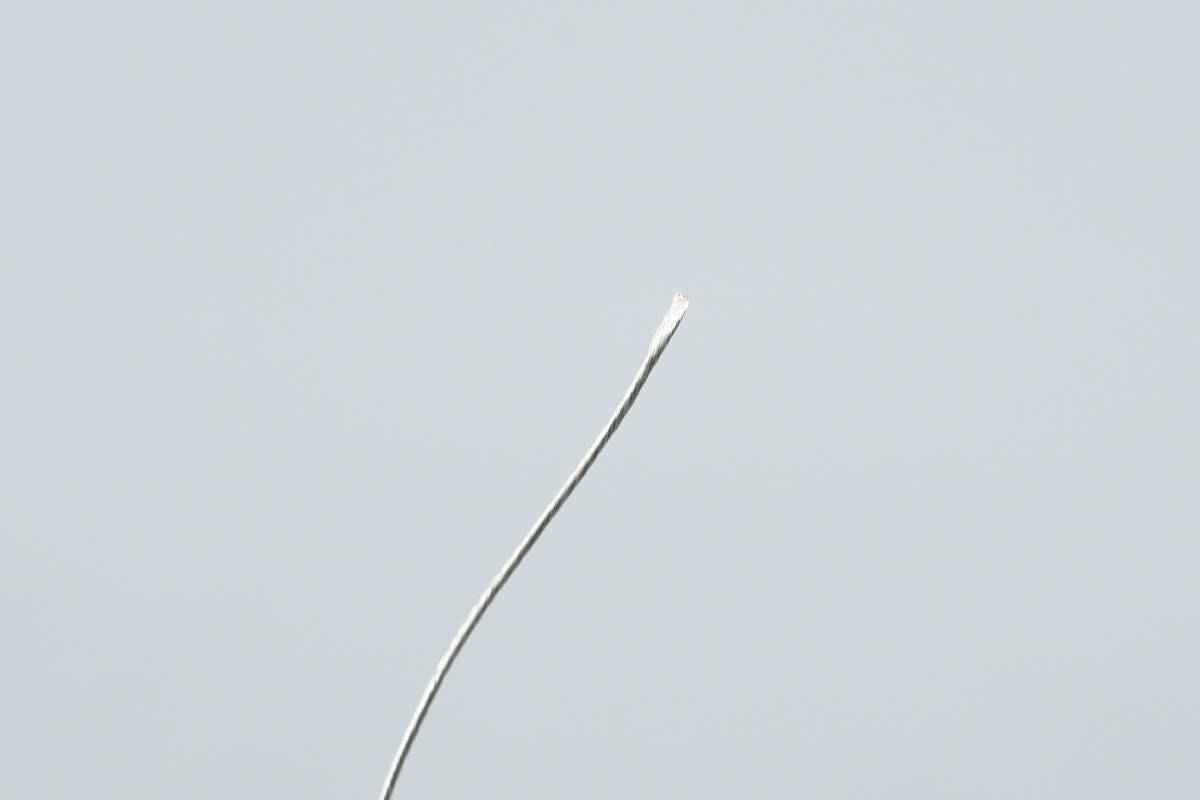

两根抗拉棉线特写。

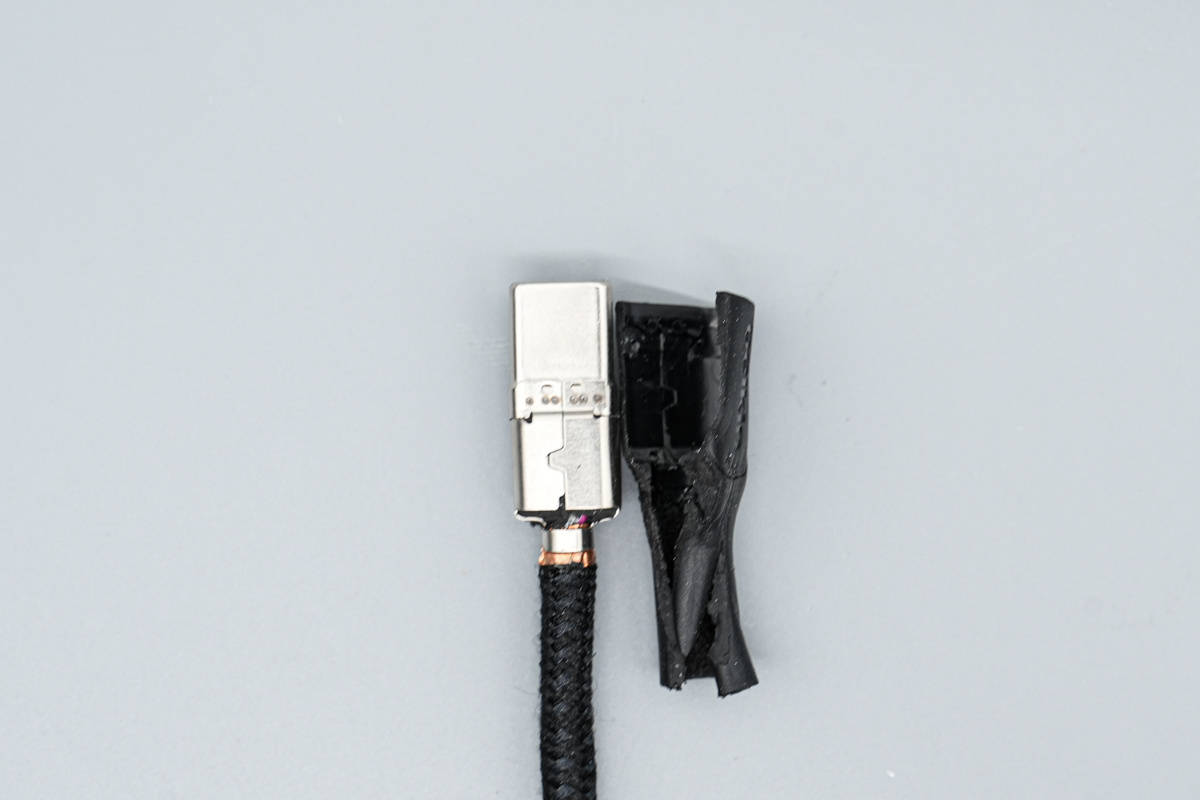

将输出分线端子外壳以及网尾也切割开，内部也是设有金属钢套保护。
钢套内部也是填充黑色硬封胶。

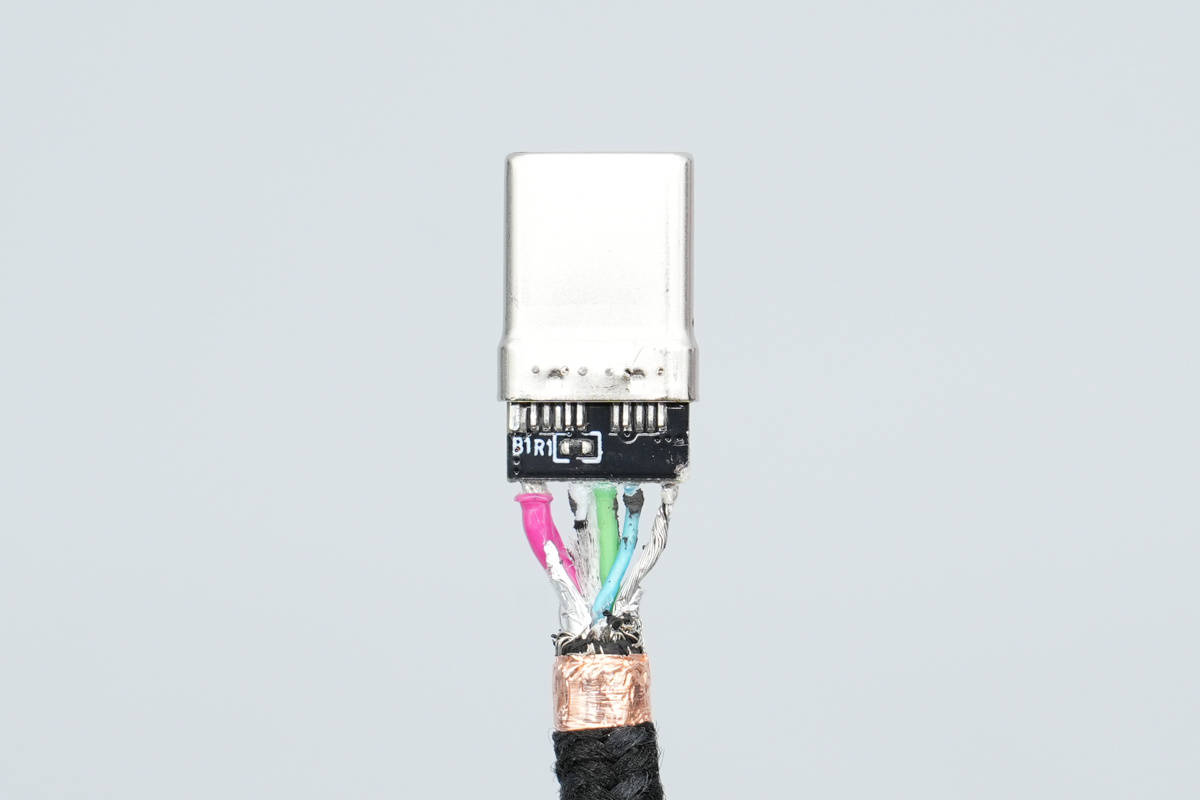

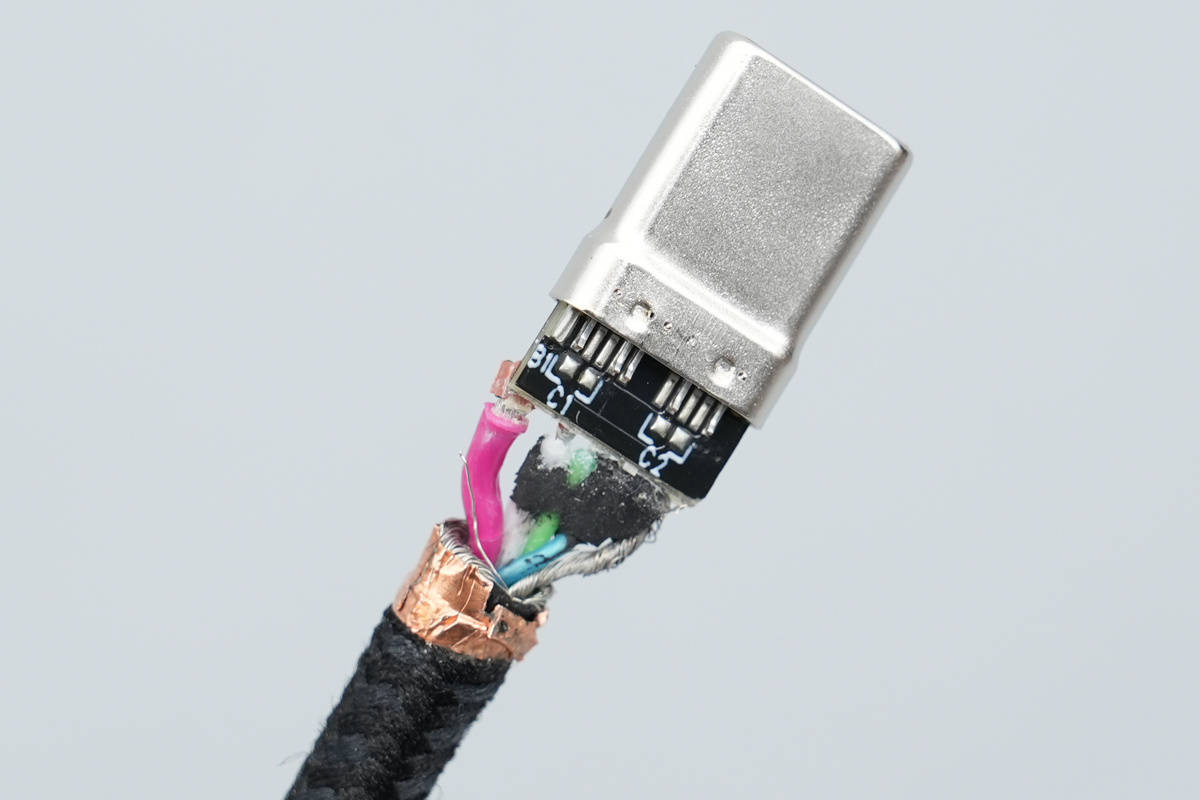

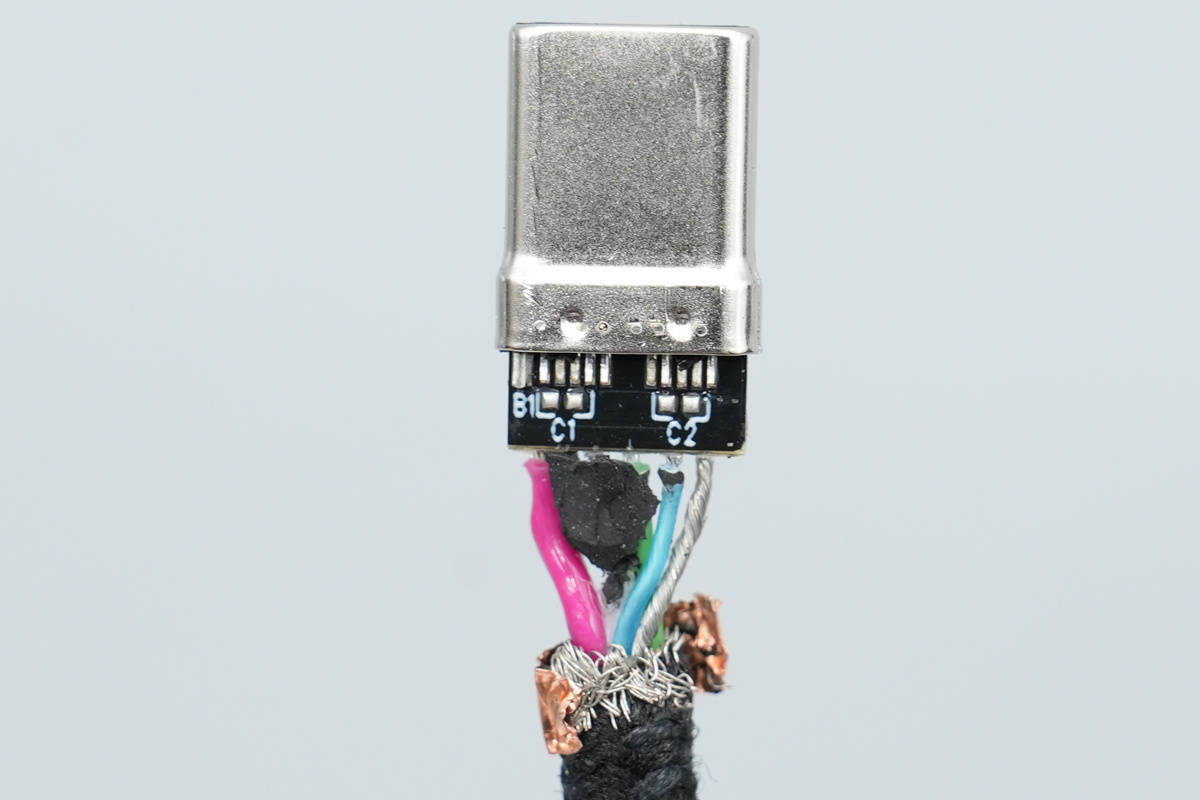

内部小板正面焊接5根线芯特写。
小板另一面一览。
USB-C公头内部针脚特写。
将另一分线端子拆开，内部也是一样的设计。

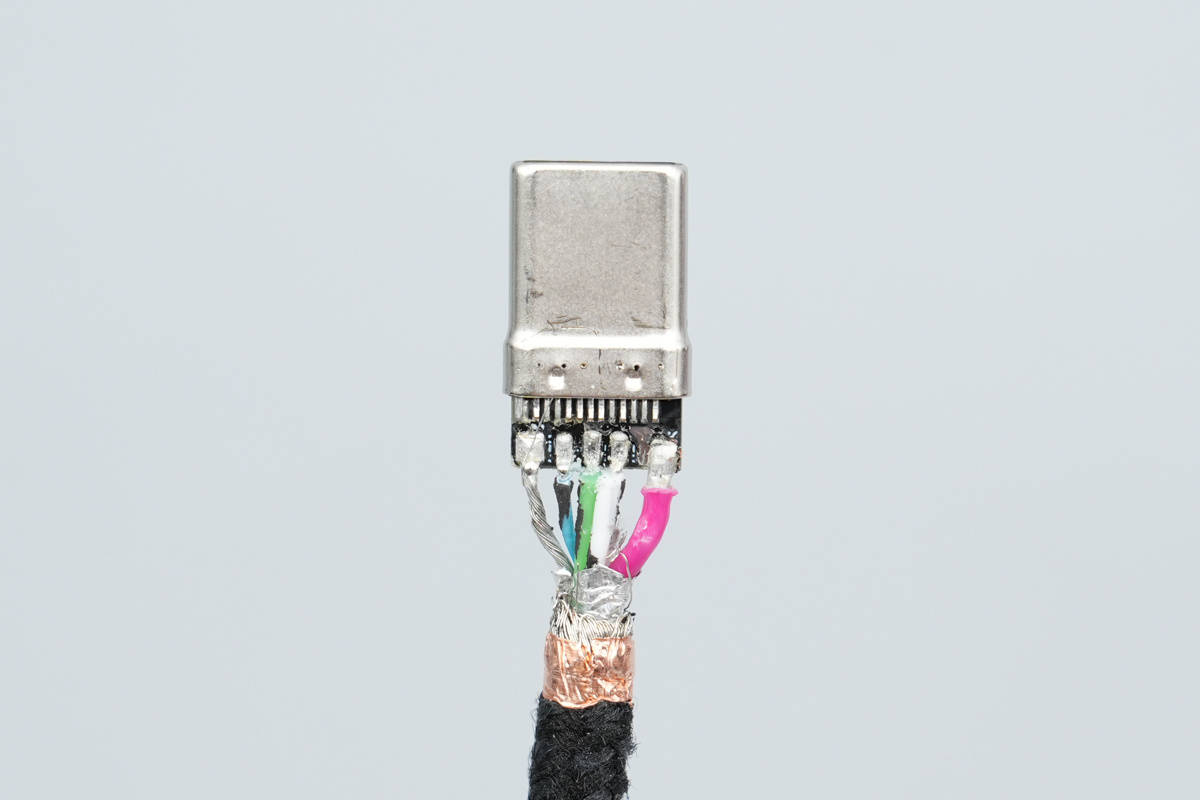

内部小板上焊接的5根线芯特写。
小板另一面一览。
USB-C公头内部针脚特写。

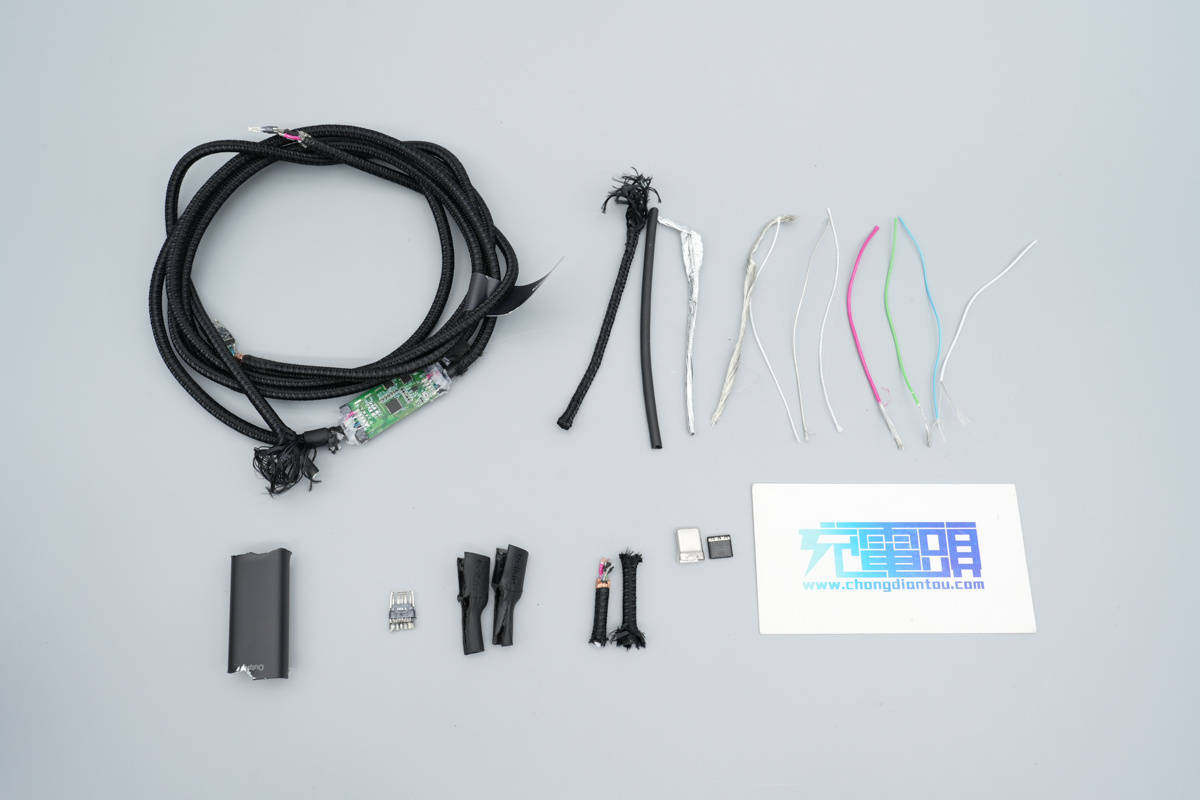

全部拆解完毕，来张全家福。
充电头网拆解总结

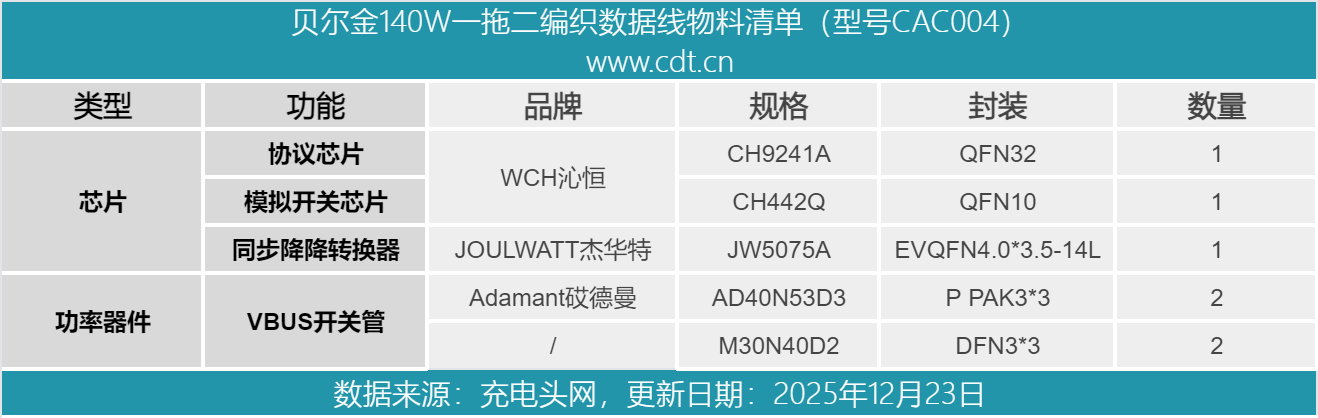

最后附上贝尔金140W一拖二编织数据线的核心器件清单，方便大家查阅。
贝尔金140W一拖二快充数据线为编织线设计，官方实测线缆还通过了35万次弯折测试以及2万次插拔测试，因此产品不仅整体看上去更有档次感，还兼顾柔韧与耐用。贝尔金还提供2年质保，可放心购买。
数据线支持最高140W快充，同时还支持100W+40W、82W+18W、66W+33W以及50W+50W多种组合功率，足以满足绝大多数用户手上笔记本、平板、手机等设备日常组合充电需求。此外线缆还是数据传输能手，传输数据速度达480Mbps，满足日常办公、学习需求，做到一线多用途，随行相伴更方便。
充电头网通过拆解了解到，Type-C数据线最核心的一拖二功能以及140W快充依托沁恒CH9241A一进多出快充线缆专用SOC方案设计实现，高集成度不仅降低了设计难度也优化了系统成本，同时助力产品支持智能自适应功率分配，并实现快充功能与数据通信的并行运行，提升用户使用体验。
