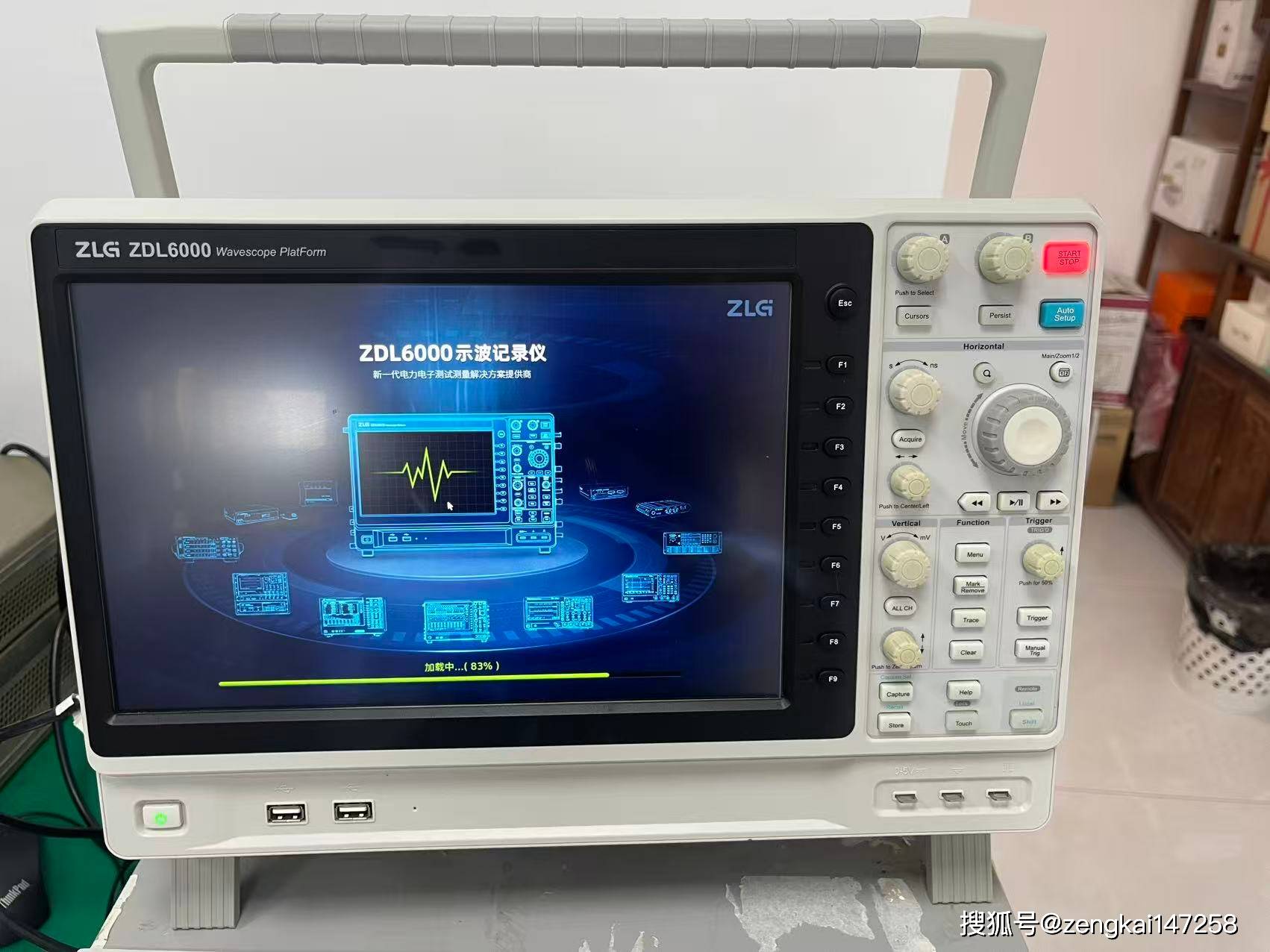

ZLG周立功ZDL6000 致远电子ZDL6000示波器记录仪旗舰版 可选配8个模块

ZDL6000是广州致远仪器推出的示波记录仪，主打“示波器+记录仪”双模式，面向新能源、电力电子等复杂测试场景。

致远产品:ZDL3000,ZDL5000,ZDL6000,

PA8000,PA6000/PA6000H,PA5000/PA5000H,PA3000,PA2000min,PA333H,PA323H,PA323,PA310H,PA310.

核心参数

- 显示屏：12.1英寸触摸屏（1280×800） 。

- 通道与扩展：标配8卡槽，ZU1多128通道同步采集，全通道隔离 。

- 采样率与j1ng度：ZU1高100MS/s；板卡j1ng度ZU1高0.03%（计量级） 。

- 存储：2Gpts内存，ZU1大2TB SSD硬盘 。

- 同步性能：100MHz时钟，通道间同步误差＜3ns。

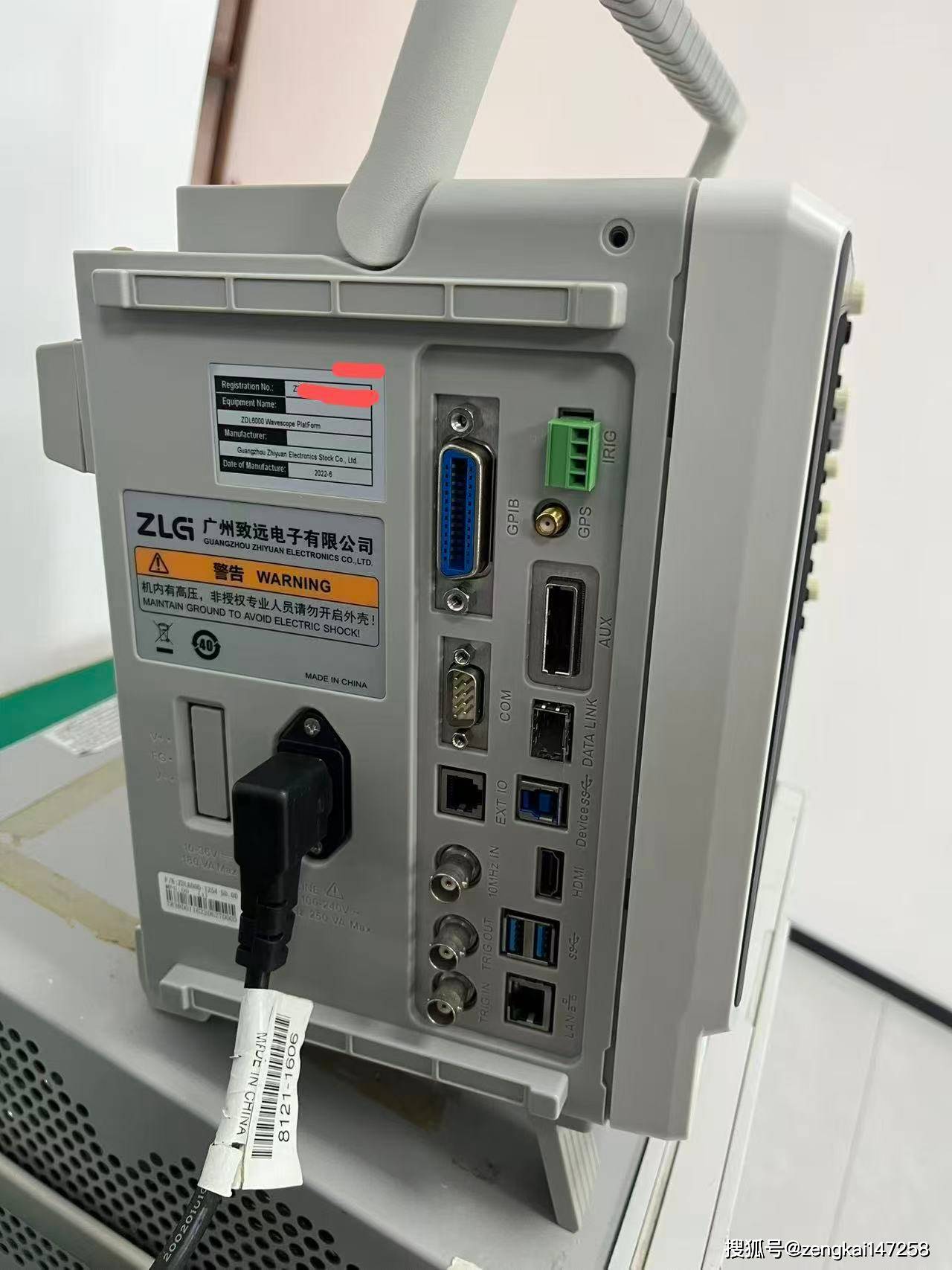

- 接口：USB3.0、以太网、GPIB、HDMI、GPS等 。

关键特性

-ZDL6000 可以同时选择8个模块进行测试，每张模块之前相互绝缘、屏蔽，这一特性适用于电力电子领域的高压测试和抗干扰测试。

- 双模式切换- 示波模式：高采样捕捉瞬态信号，适合研发调试与故障复现。

- 记录模式：长时连续采集，适合耐久测试与趋势分析。

- 多信号同步采集- 支持电压、电流、温度、振动及CAN/CAN FD总线信号同步采集。

- 自由组合各类输入板卡，适配多物理量测试需求。

- 智能数据分析- 实时事件触发（边沿、超幅、脉宽等）、谐波分析、趋势记录。

- 支持55种测量参数的GO-NOGO判断，自动存储异常波形 。

典型应用

- 新能源：光伏逆变器、储能变流器、电池管理系统（BMS）测试 。

- 电动汽车：电机控制器、OBC、高压线束的长时监测与故障诊断 。

- 电力电子：SiC/GaN器件、工业电源、变频器的高J1NG度测量。

需要我把ZDL6000和竞品（如横河DL850、是德科技N6705）做一个关键参数对比吗？

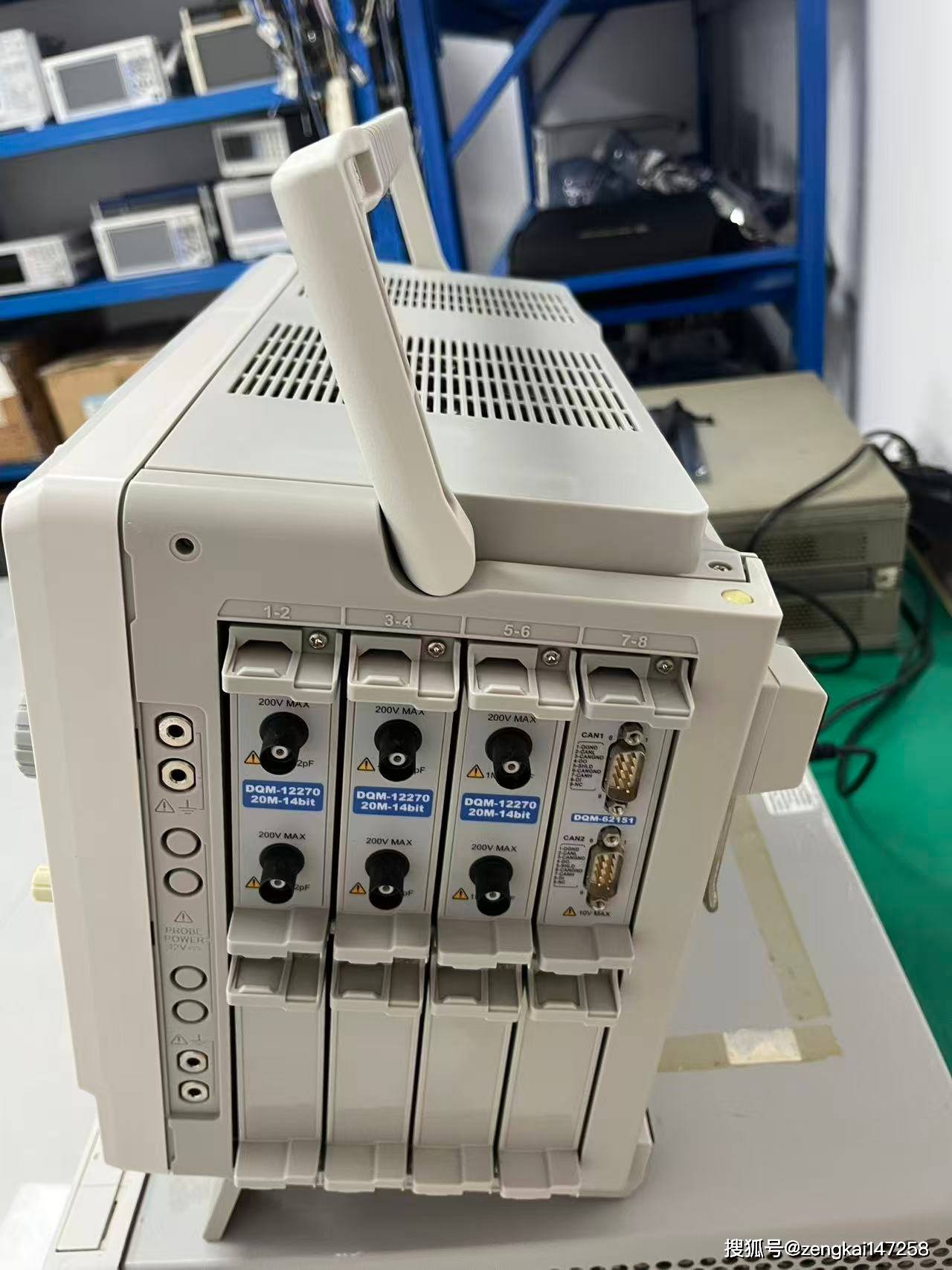

致远电子ZDL6000示波器记录仪灵活配置，模块如下：

DQM-12180——100MS/s采样率输入板卡

拥有高采样、通道隔离的特点，可当作隔离示波器使用；

配合ZP250-1000无源探头，可直接测量1000V电压。

DQM-12270——20MS/s采样率输入板卡

DQM-12270是DQM-12180 100MS/s采样率板卡的低配版本，保留了20MS/s采样率的同时，依然可以测量1000V电压；

性价比很高。

DQM-14170——4通道10MS/s卡

4通道隔离、同步；

可当作隔离示波器使用

DQM-16250——200KS/s采样率16通道同步输入板卡

16通道同时拥有200KS/s采样率，两组8通道之间隔离，同一组8通道间共地；

非常适合汽车电子等使用锂电池供电的行业，一张板卡就可以满足16通道同步测试需求。

DQM-16251——16通道200kS/s卡

16通道200KS/s采样率、垂直量程50mV/div~1V/div；

配合传感器使用，可以测量电流。

DQM-36413——16通道扫描型电压/温度输入板卡

用市面上绝大多数热电偶，1张板卡就可满足16通道的温度测试，配置8张卡时，可同时测试128路温度；

和其他测试板卡同时使用时，数据将严格同步。

DQM-62151——2通道CAN/CNAFD输入板卡

DB9公头可以直接接入CAN/CANFD总线信号，新能源汽车行业典型测试板卡；

支持DBC文件导入与解析，可与电参数信号完全同步测试。
