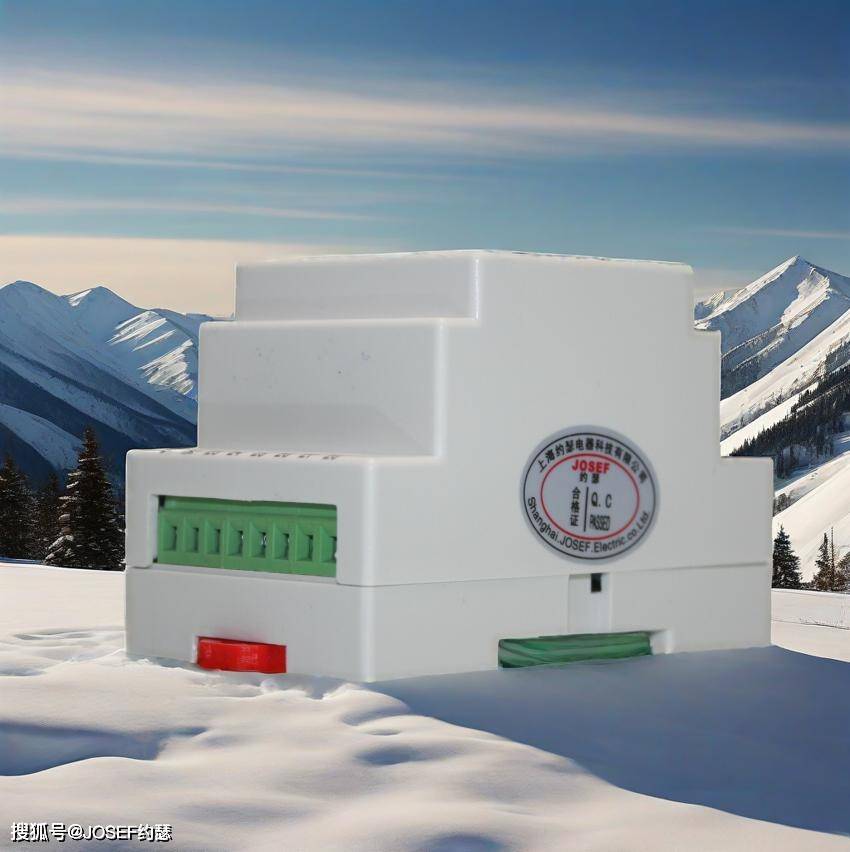

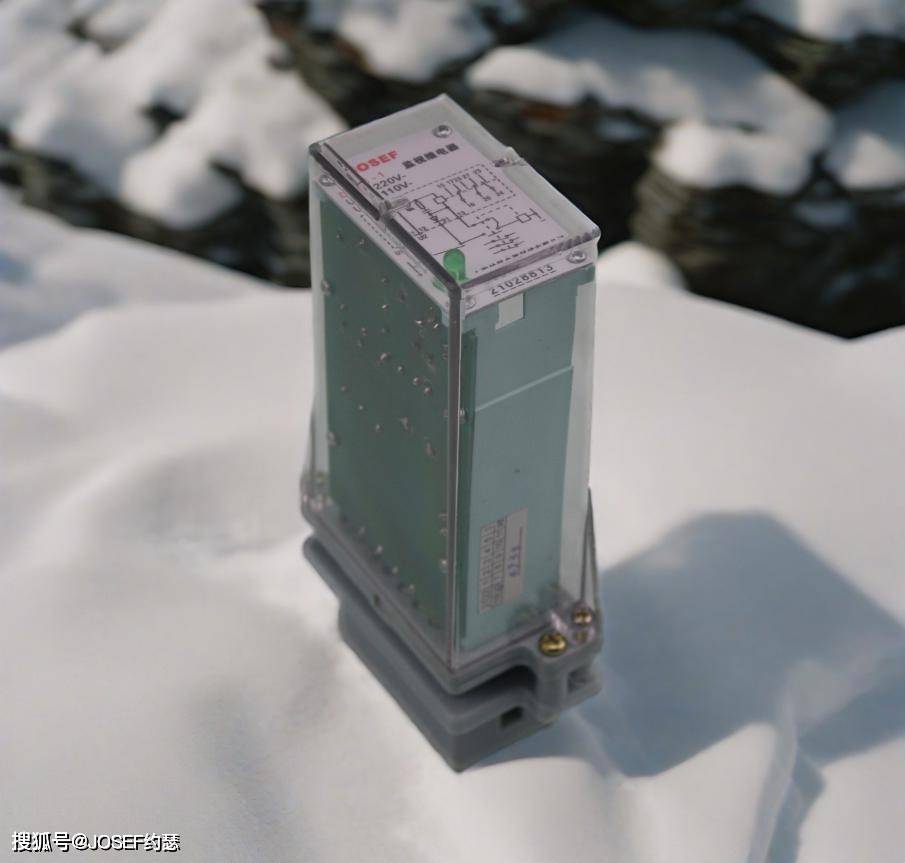

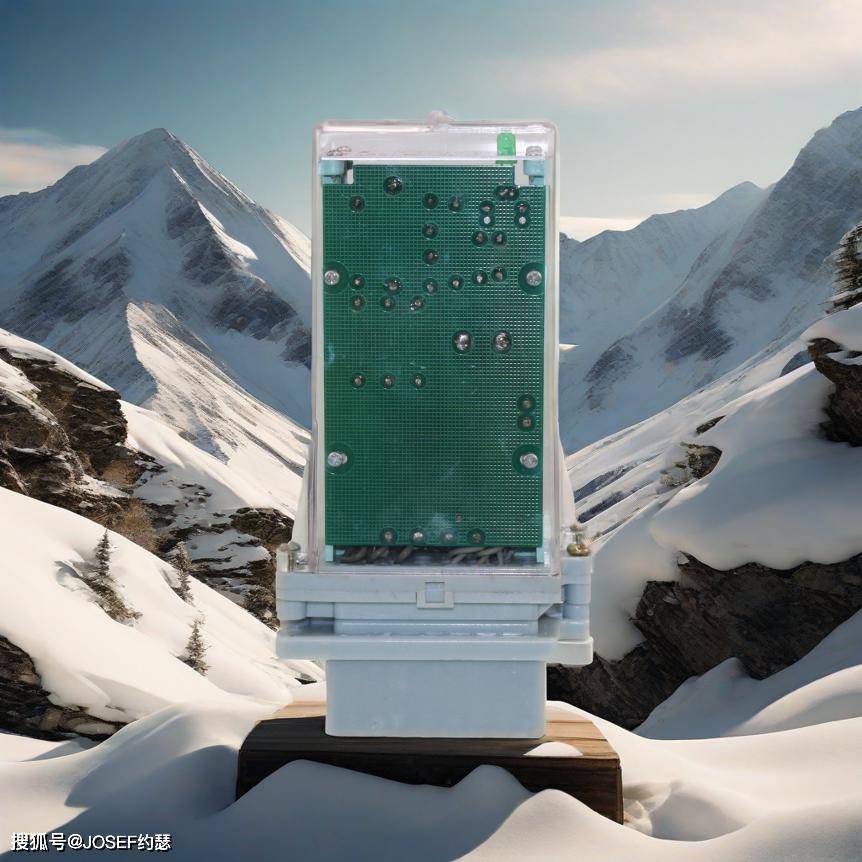

DJS-1监视继电器是一种用于连续监视断路器跳闸回路的设备，具备直流电源消失、跳闸线圈及其引线故障、断路器辅助接点故障、继电器自身故障等报警功能，适用于直流或交流操作的各种自动控制线路，具有兼容性强、安装便捷、指示直观、性能可靠等特点。以下是详细介绍：

一、产品用途

DJS-1监视继电器主要用于直流或交流操作的各种自动控制线路中，可对断路器跳闸（合闸）回路进行连续监视。当发生以下情况时，继电器会发出报警信号：

DC电源消失：监视直流控制电源，一旦电源消失，继电器将报警。

跳闸线圈及其引线发生故障：监视跳闸线圈及其引线的状态，出现故障时报警。

断路器辅助接点故障：监视断路器辅助接点的状态，出现故障时报警。

监视继电器本身故障：监视继电器自身的运行状态，确保监视功能的有效性。

二、产品特点

兼容性强：DJS-1监视继电器完全与早期型号兼容，方便用户替换和升级。

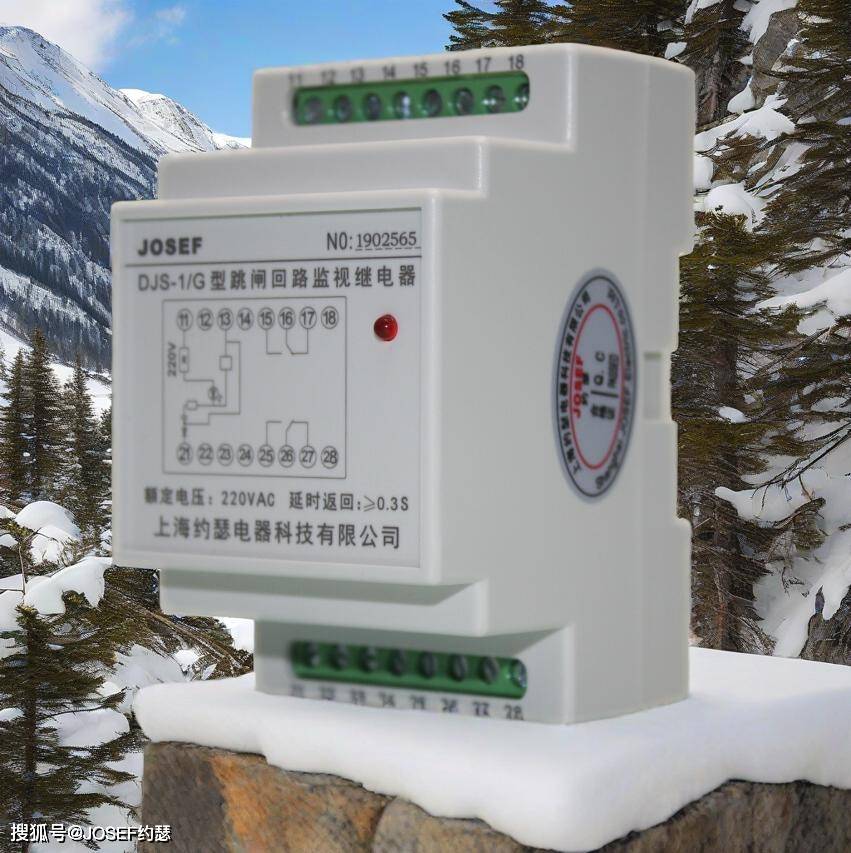

安装便捷：采用快速导轨安装结构，适合各种导轨安装，安装方便快捷。

指示直观：继电器线圈回路中串接有发光二极管，当跳闸回路完好时，发光二极管点亮，指示继电器处于正常监视状态。

性能可靠：继电器由一个电磁型辅助继电器和一个提供返回延时的RC回路组成，确保在回路开路或直流电源消失时，能够经一段延时后返回，并通过其触点给出报警信号。

三、技术参数

额定电压：DC 220V、110V

监测电流：5~9.5mA（20℃条件下测试）

功率消耗：2W

触点形式：延时触点（具体形式见端子图）

开断容量：

250V以下直流有感电路（5±0.75ms）50W

250V以下交流电路（Cos 0.4±0.1）250VA

大电流5A

电寿命：触点电路在上述规定的负荷条件下10万次

工作条件：

温度范围：-10℃~+50℃

相对湿度：5%~90% RH

大气压力：80~110Kpa

绝缘电阻：≥300 MΩ

介质强度：

继电器电路与触点间：2000V AC 1min

触点组间：2000V AC 1min

断开触点间：1000V AC 1min

固定延时返回：≥0.3s

动作时间：≤15ms

四、工作原理

DJS-1监视继电器由一个电磁型辅助继电器和一个提供返回延时的RC回路组成。当断路器处在“合闸”状态时，有电流通过发光二极管、辅助继电器线圈、断路器辅助触点，流到跳闸线圈。一旦跳闸回路开路或直流电源消失，辅助继电器经一段延时后返回，并通过其触点给出报警信号。若保护继电器动作跳闸，它的跳闸接点将DJS-1继电器短接，经过一定时间（断路器跳闸时间）后断路器断开。它的辅助接点亦就转换，保护继电器跳闸接点也返回而断开，本继电器通过断路器另一辅助触点恢复供电。

五、应用场合

DJS-1监视继电器广泛应用于电力、冶金、石化、煤炭、铁路等领域的自动控制系统中，确保断路器跳闸（合闸）回路的可靠性，提高电力系统的安全性和稳定性。
