一、 产品概述

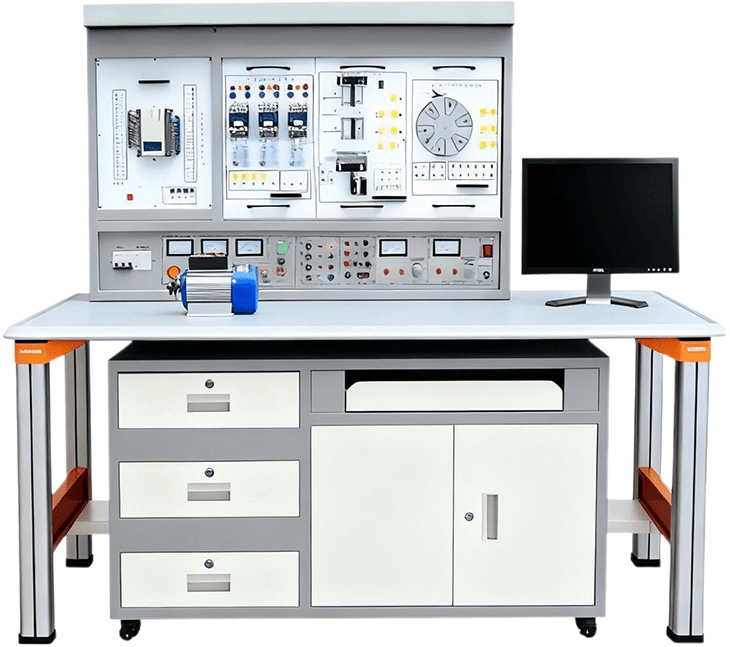

装置是专为职业教育与技能培训量身打造的一体化、多功能、模块化综合实训平台。集日本三菱FX系列PLC、全功能51单片机、GX Developer编程软件、仿真实训教学系统、实物控制模型及电气网孔板于一体。

装置不仅涵盖了传统的PLC基本指令训练、模拟量控制、运动控制，还深度融合了现代工业现场总线技术（CAN、以太网）、嵌入式系统开发及工业组态监控技术。适用于高职、中职、技校的机电、电气、电子类专业《可编程控制器技术》、《单片机原理及应用》、《工业自动化仪表》等课程的教学、实操及技能鉴定考核。

二、 技术参数

项目 参数指标 备注

输入电源 三相四线/五线 ～380V±10% 50Hz 带漏电保护

工作环境 温度 -10℃～+40℃；湿度 ＜85%(25℃) 工业级环境适应性

装置容量 ＜500VA 节能设计

外形尺寸 1680mm×750mm×1600mm 铁质双层亚光密纹喷塑

重量 ＜110Kg 稳固钢木结构

主机配置 三菱FX3U-48MR（24入/24出继电器） 可选配其他品牌

通信接口 SC-09编程电缆、USB、RS232/485 支持多机通讯

安全保护 漏电压/漏电流保护、过载短路保护、急停控制 符合国家安全标准

三、 系统结构与功能配置

1. 实训屏与操作台

实训屏： 铁质双层挂板结构，内置标准滑槽，模块可任意移位、灵活更换。

实训桌： 钢木结构，防火耐磨桌面，配备工具抽屉、键盘托及显示器搁板，符合人体工学。

电气网孔板： 专利设计，免螺丝固定，元器件“一插一拉”即可稳固连接，大幅提升布线效率与实训速度。

2. 电源与控制柜单元

交流电源： 提供三相380V、单相220V输出，带电压表监控、带灯保险丝及钥匙开关控制。

直流电源：

电压：0～10V可调；电流：4～20mA。

仪表：高精度数字电压/电流表（0.5级）。

辅助：逻辑电平输出（点动/自锁）、24V继电器、信号转换座、八音盒、方向指示器等。

3. PLC实训组件（三菱FX系列）

核心主机： FX3U-48MR，集成24路数字量I/O。

仿真软件： FLASH虚拟环境，实时显示运行状态，支持程序在线编写、测试及错误检查。

实物电机： 1台三相鼠笼异步电机（380V/△接法）。

4. 工业控制实训模块（13块）

涵盖逻辑控制、时序控制、运动控制、过程控制四大领域：

基础逻辑： 抢答器/音乐喷泉、水塔水位/天塔之光、十字路口交通灯。

顺序控制： 装配流水线、自动送料装车、四节传送带、机械手/自控成型机。

过程与智能： 多种液体混合、自动售货机（计数器）、自控轧钢机/邮件分拣机（数值运算/中断）。

综合实物： 四层电梯模型、加工中心模型、步进电机/直线运动系统（含驱动、光电传感器、导轨）。

强电实操： 典型电动机控制单元（接触器、热继电器、时间继电器）及网孔板底座。

5. 高配单片机实训组件

核心芯片： 全功能51单片机仿真系统 + STC89C52，口线全开放，支持在线下载。

人机交互： 2.4" TFT彩色触摸液晶屏、8位LED/数码管、4×4矩阵键盘、16×16点阵LCD、12864液晶屏。

工业总线与通信（亮点）：

USB通信： CH375模块（Host/Slave）。

无线通信： IRM5000红外模块。

现场总线： CAN-Bus（SJA1000）、TCP/IP以太网（RT8019）。

其他： RS232/RS485、I²C总线（PCF8563时钟、24C02存储）。

数据采集与执行：

A/D转换：ADC0809（8路8位）、TLC549（串行）。

D/A转换：DAC0832、TLC5615（串行10位）。

传感器：DS18B20温度传感器、光电测速。

执行：步进/直流电机驱动、继电器、音乐发生器、语音录放（ISD1730）。

存储器扩展： 32K RAM、NOR Flash、SD卡、IC卡读写模块。

四、 实训项目体系

（一）PLC实训项目

基础技能： PLC认知、硬件接线、GX Developer软件使用、仿真调试。

电机控制： 点动、自锁、正反转、星三角启动、能耗制动（实物接线）。

模拟应用： 数码显示、抢答器、音乐喷泉、交通灯、水塔水位、液体混合、自动售货机。

综合实物： 步进电机定位、直线运动检测、四层电梯群控、加工中心换刀控制。

（二）单片机实训项目（35+项）

基础I/O与外围： 并行接口8255/8279、定时计数器8253、中断系统、键盘显示扫描。

数模转换： ADC/DAC转换、数字电压表制作、信号发生器。

通信技术： 双机串口通信、RS485总线、USB读写、以太网数据传输、CAN总线通讯、红外遥控。

智能控制： DS18B20测温、电机闭环PID调速、步进电机细分驱动、看门狗复位。

嵌入式系统： Small RTOS(51)实时操作系统移植、TFT触摸屏GUI设计、IC卡应用。

工业组态（MCGS）：

单片机与组态软件联合开发：工业流水线监控、液体混合虚拟仿真、实时数据库访问、网络远程控制。
