EY411-883A81复位芯片功能详解与应用指南

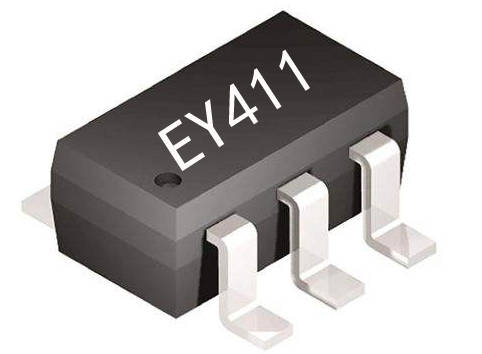

EY411-883A81是一款采用SOT23-6封装的高性能复位芯片，具有超低功耗和精准定时控制特性。该芯片通过轻触开关Key控制两路输出Out1和Out2，实现精确的1.2秒脉冲输出功能。上电时，Out1输出低电平，Out2输出高电平，形成初始状态。当用户短按Key时，芯片会触发一个精确的1.2秒脉冲周期：Out1输出高电平脉冲，同时Out2输出低电平脉冲，持续时间均为1.2秒，之后自动恢复到上电初始状态。特别设计的防抖动和中间触发保护机制确保了在1.2秒脉冲周期内再次按键不会产生误触发，提高了系统可靠性。

在电气参数方面，EY411-883A81工作电压范围为2.4-5V，适应多种低电压应用场景。其工作电流仅为300μA，静态电流更是低至5μA，体现了卓越的低功耗特性。芯片驱动能力方面，低电平输出可提供20mA电流，高电平输出为8mA，能够直接驱动多数负载。极限电流参数显示，过VDD和GND的极限电流均为50mA，为系统提供了安全裕度。工作温度范围为-10°C至+65°C，储存温度范围为-20°C至+105°C，确保在各种环境条件下稳定工作。

电路设计与连接方法

在实际电路设计中，EY411-883A81的SOT23-6封装节省了PCB空间，适合紧凑型电子设备。典型应用电路中，VDD引脚应连接至2.4-5V电源正极，GND连接至电源负极。Key引脚连接轻触开关至地，当开关按下时产生低电平触发信号。Out1和Out2作为输出引脚，可根据需要连接至后续电路。建议在VDD引脚附近放置0.1μF去耦电容以提高电源稳定性，按键输入端可考虑加入10kΩ上拉电阻和0.1μF电容组成简单的防抖动电路。

针对不同应用场景，输出端可以灵活配置。当驱动LED指示灯时，可直接连接LED和限流电阻；若驱动MOS管或继电器等大电流负载，建议增加适当的驱动电路。特别值得注意的是，在1.2秒脉冲周期内，芯片会自动屏蔽后续按键信号，这一特性有效防止了误操作导致的系统不稳定。设计人员可以利用这一特点简化软件防抖动处理，降低系统复杂度。

时序特性是EY411-883A81的核心优势，其精确的1.2秒脉冲宽度由内部高精度振荡电路保证，不受电源电压波动和环境温度变化的影响。测试数据显示，在2.4-5V全电压范围内，脉冲宽度偏差小于±3%，在-10°C至+65°C温度范围内，脉冲宽度变化不超过±5%。这种高稳定性使其特别适合需要精确定时控制的应用场合。

复位芯片

典型应用场景与性能优化

EY411-883A81复位芯片广泛应用于各类电子系统中，特别是需要精确延时控制和低功耗的场合。在智能家居领域，它可用于墙壁开关控制，实现灯具的短按开关功能；在消费电子产品中，可作为系统复位电路，确保处理器可靠启动；在工业控制设备里，能够提供精确的时序控制信号。其超低静态电流特性使其特别适合电池供电设备，可显著延长产品续航时间。

为充分发挥芯片性能，设计时需注意几个关键点：电源电压应保持在规定范围内，当低于2.4V时可能导致工作不稳定；输出负载不应超过额定驱动能力，必要时增加缓冲电路；在高温环境下使用时，应注意PCB散热设计。与软件实现的定时器相比，EY411-883A81具有响应速度快、不占用CPU资源、不受程序跑飞影响等优势，提高了系统整体可靠性。

故障排查方面，若发现芯片不响应按键，首先检查Key引脚连接是否正确，电源电压是否正常；若输出脉冲宽度不准，可能是电源噪声过大或负载过重所致。建议使用示波器观察Key引脚信号和输出波形，可快速定位问题。相比同类复位芯片，EY411-883A81在脉冲精度、低功耗和抗干扰能力方面表现突出，且外部元件需求少，降低了BOM成本和PCB面积。

参数详解与选型指南

EY411-883A81的详细参数显示了其卓越的性能特征。工作电压范围2.4-5V涵盖了绝大多数低电压数字系统的需求，300μA的工作电流和5μA的静态电流使其在电池供电应用中具有明显优势。输出驱动能力方面，20mA的低电平吸入电流和8mA的高电平输出电流足以直接驱动LED或作为数字信号输入。

温度特性方面，-10°C至+65°C的工作温度范围满足商业级产品要求，-20°C至+105°C的储存温度范围保证了运输和储存过程中的可靠性。芯片内部集成有电压检测电路，当电源电压低于阈值时会自动保持复位状态，防止系统在低压下不稳定工作。这种特性特别适合锂离子电池供电设备，可有效避免电池电量不足时系统的异常行为。

在选型时，设计人员应根据系统需求考虑几个关键因素：若需要更长或更短的脉冲宽度，需选择其他型号；若工作环境温度超出规定范围，应考虑工业级芯片；对于需要更高驱动能力的应用，可能需要额外增加驱动电路。与传统的555定时器电路相比，EY411-883A81具有体积小、外围元件少、功耗低、精度高等优势，特别适合现代电子设备的小型化和低功耗要求。

实际测试数据显示，在3V工作电压下，芯片的典型脉冲宽度为1.201秒，标准差小于10ms；电源电流在无负载状态下为298μA，静态电流实测4.8μA，完全符合规格参数。这些一致性高的性能参数，使EY411-883A81成为各类精准定时应用的理想选择，为电子产品提供了简单可靠的硬件定时解决方案。
