保护板中MOS管的数量并非越多越好，这是一个典型的工程权衡问题。科学配置应基于电流需求、散热条件、成本预算和一致性管控的综合考量，盲目堆砌MOS管反而可能降低系统可靠性。

一、MOS管的核心作用与理论极限

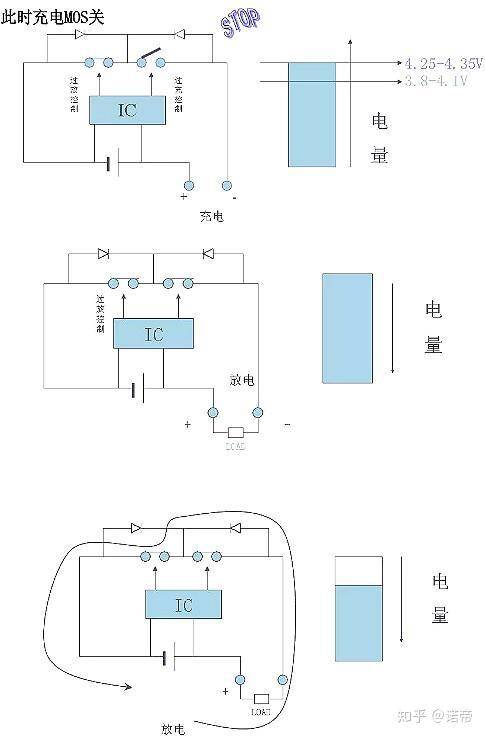

在锂电池保护板中，MOS管作为充放电回路的电子开关，串联在电池与负载/充电器之间，负责过充、过放、过流和短路时的快速切断。理论上，MOS管并联可降低整体导通电阻（Rds(on)并联公式：R_total = R_single / N），从而减少发热、提升电流承载能力。

但实测数据显示，这种优势呈现显著的边际递减效应：

• 1→2颗并联：导通电阻降低约50%，效果最明显
• 2→4颗并联：总电阻再降25%，单颗分担电流更均匀
• 超过4颗后：由于PCB布线、驱动一致性和封装热阻限制，电阻降低幅度不足10%，对性能提升微乎其微

正如往一杯水中加糖，第一勺甜度变化明显，加到第五勺几乎尝不出差别。

二、过多MOS管的三大核心问题

1.

每增加一颗MOS管，物料成本、PCB面积和贴片工艺复杂度同步上升。消费级保护板通常在40mm×20mm尺寸内布局，6颗以上MOS会严重挤占检流电阻、均衡电路和驱动IC的空间，导致整体方案失衡。

2.

MOS管并联要求Vgs(th)离散性<0.1V、RDS(on)偏差<5%，否则电流会集中流过参数最优的那颗，造成局部过热烧毁，反而比单颗方案更不可靠。例如，3颗并联时若其中一颗RDS(on)低10%，它将承担37%的电流而非33%，长期运行温升高出15℃，加速老化。

3.

MOS管栅极直接并联时，寄生参数（Ciss、Lg）会相互作用，引发高频栅极振荡（频率可达100MHz以上），导致误开通或关断失效。解决方案是为每颗MOS单独串联22Ω驱动电阻，但这会增加PCB复杂度和驱动延迟。

三、行业实践：科学配置原则

消费级应用（手机、充电宝）

• 配置：2颗背靠背NMOS（充电管+放电管分离）
• 持续电流：5A-10A，Rds(on)控制在20mΩ以内，温升<40℃
• 优势：成本最优（单颗0.5元），空间紧凑，一致性易管控

电动工具/轻型电动车

• 配置：3颗并联（放电管）+ 1颗（充电管）
• 持续电流：20A-30A，单颗Rds(on)≈10mΩ，并联后总内阻3.3mΩ
• 热设计：满载温升需<50℃，散热器或大面积铜箔辅助散热

电动汽车/储能系统

• 配置：4-6颗并联 + 主动均流技术（每颗独立驱动电阻和温度采样）
• 持续电流：100A-200A，采用TO-220封装，Rds(on)单颗<5mΩ
• 冗余设计：允许1颗失效后系统仍降额运行，配合BMS软件均衡

四、选型核心指标（比数量更重要）

1. 导通电阻Rds(on)

• 目标：尽可能低（消费级<20mΩ，动力级<5mΩ），直接决定发热和效率
• 误区：不应通过堆数量弥补高Rds(on)，而应优选低阻值单颗器件

2. 温升控制

• 标准：满载下MOS壳温<50℃，所有发热元件温升<40℃
• 实现：热仿真+实测，而非简单增加并联数量

3. 一致性筛选

• 要求：同一批次Vgs(th)偏差<0.5V，Rds(on)偏差<10%
• 成本：筛选费用占MOS单价的15%-20%，是并联方案的必要投资

4. 雪崩能量EAS

• 短路保护：负载短路时MOS需承受500A级浪涌，EAS不足会直接击穿
• 设计：单颗EAS应>100mJ，或采用多颗分担

5. 自耗电

• 硬件保护板：自耗电<100μA，过多MOS栅极漏电流累加可能超标

五、结论与微硕技术建议

保护板MOS配置的黄金法则：

• 2颗：5A以下低功耗场景
• 3颗：20A级电动工具（性价比最优）
• 4颗：50A级轻型电动车（需严格均流设计）
• 超过4颗：仅推荐汽车级BMS，配合主动均衡与冗余保护

用户选购指南：不要问"几号MOS"，要问"持续电流、导通阻抗、满载温升"。一个设计精良的2-MOS保护板，其可靠性可能远超6-MOS并联但无均流设计的山寨产品。

系统级思维： MOS管只是保护板的一环，必须与检流精度、MCU保护阈值、均衡策略协同设计。盲目增加数量是懒惰的工程思维，真正的技术实力体现在用最少元件实现最优性能的平衡点上。

核心警示：保护板MOS数量过多，本质是用战术上的勤奋掩盖战略上的懒惰。科学的选型应遵循"够用、均衡、可控"三原则，在成本、空间、性能间找到最佳平衡点，这才是技术成熟的体现。
