一、产品概述

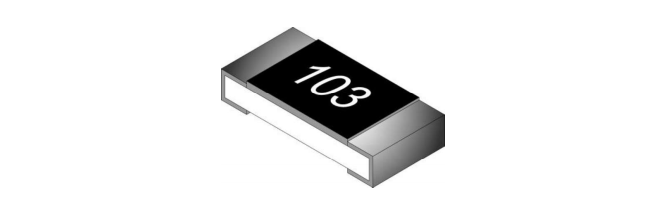

天二贴片电阻CR2512系列厚膜贴片电阻是 EVER OHMS品牌 CR 系列产品线中的核心产品，专为各类电子设备的电流检测与电路限流需求设计。凭借先进的厚膜制造工艺与严格的质量管控体系，该系列电阻在保持小巧轻便特性的同时，兼具高可靠性、精准性能与稳定一致性，能够为电子系统提供持续可靠的电阻功能支持，广泛适配现代电子设备对元器件小型化、高性能与低成本的综合需求。

作为一款经过市场验证的成熟产品，CR2512 系列电阻严格遵循行业标准进行生产与测试，其工作温度范围覆盖 - 55℃至 155℃，可适应从消费电子到工业控制等多场景的复杂环境，为设备的稳定运行筑牢基础。

二、核心规格参数

1. 电气性能

• 额定功率：在 70℃环境温度下额定功率为 1W，具备较强的功率承载能力，可满足中高功率电路的应用需求。
• 电压规格：最大工作电压与功率 rating 完美匹配，低阻型号最大过载电压可达 2.475V，能有效抵御瞬时电压冲击，保障电路安全。
• 电阻范围：
• 低阻版本：10mΩ≤R＜1000mΩ，覆盖高精度电流检测的核心需求区间；
• 标准电阻范围：1Ω 至 10MΩ，提供 ±1%（F 级）和 ±5%（J 级）两种公差选项，适配不同精度要求的电路设计。
• 温度系数（T.C.R.）：
• 金属浆料版本（可选代码 “R”）：根据电阻值不同呈现分级特性，10mΩ≤R＜20mΩ 时为 1800PPM/℃，20mΩ≤R＜50mΩ 时为 800PPM/℃，50mΩ≤R＜100mΩ 时为 200PPM/℃，200mΩ＜R＜1000mΩ 时为 100PPM/℃，有效降低温度变化对电阻值的影响，确保全工作温度范围内的测量精度。

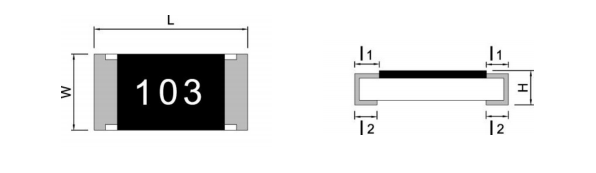

2. 物理尺寸（单位：mm）

• 长度（L）：6.30±0.20
• 宽度（W）：3.20±0.15
• 高度（H）：0.55±0.10
• 电极长度（l1/l2）：均为 0.60±0.20，优化的电极设计确保焊接牢固性与电气连接稳定性，适配自动化贴装工艺。

3. 环境适应性

• 工作温度范围：-55℃~155℃，可在极端高低温环境下稳定工作，适用于工业控制、汽车电子等严苛场景；
• 耐湿性：通过湿热负载可靠性测试，在 40±2℃、90~95% 相对湿度环境下持续工作 1000 小时仍能保持性能稳定，满足高湿度环境应用需求。

三、核心优势

1. 精度稳定，性能可靠

CR2512 系列电阻采用高品质厚膜材料与精密制造工艺，电阻公差严格控制，温度系数低，确保电阻值在长期使用中漂移量小，为电路提供精准稳定的阻抗控制。产品通过多项严苛可靠性测试，包括短时过载、焊接耐热、温度骤变、溶剂耐受等，在各种复杂工况下均能保持性能稳定，使用寿命长。

2. 适配自动化生产，降本增效

产品设计完全匹配自动化贴片机作业需求，标准化的封装尺寸与引脚布局可大幅提升生产线组装效率，减少人工干预，降低组装成本。推荐的焊盘设计与焊接参数（波峰焊峰值温度 265℃，回流焊峰值温度 265℃）适配主流表面贴装技术（SMT）流程，确保焊接质量一致性，减少生产不良率。

3. 封装灵活，应用广泛

提供嵌入式编带（可选代码 “E”）封装方式，7 英寸卷轴可装载 4000 只产品，标准化的封装尺寸兼容大多数 SMT 生产设备的送料系统，同时便于仓储与运输管理。多样化的电阻值、公差及材料选项，可满足不同场景的定制化需求，适配性极强。

四、应用场景

天二贴片电阻CR2512系列厚膜贴片式电阻凭借其优异的综合性能，广泛应用于以下领域：

• 电力设备：开关电源、LED 照明驱动、电池管理系统（BMS）等，通过精准电流检测实现高效功率转换与电池保护；
• 汽车电子：车载充电器、电机控制器、电子控制单元（ECU）等，耐受汽车环境的高低温与振动，保障行车安全；
• 工业控制：可编程逻辑控制器（PLC）、电机驱动器、电力监控设备等，为工业自动化系统提供稳定的阻抗控制与电流反馈；
• 消费电子：大功率音响设备、空调、冰箱等家用电器，以及电脑电源模块，确保设备稳定运行与能源高效利用；
• 通信设备：基站功率放大器、服务器电源模块、网络路由器等，支持高负载场景下的稳定工作，保障通信链路畅通。

贴片电阻应用领域

五、结语

天二贴片电阻CR2512系列厚膜贴片电阻以其高精度、高可靠性、易集成的核心优势，成为现代电子设备中不可或缺的关键元器件。无论是追求极致性能的工业控制领域，还是对稳定性要求严苛的汽车电子行业，亦或是注重成本与效率的消费电子市场，CR2512 系列都能凭借其灵活的定制选项与稳定的产品表现，满足多样化的应用需求。

贴片电阻依托EVER OHMS在厚膜电阻领域的技术积累与质量承诺，CR2512 系列产品不仅通过了全面的可靠性测试，更以快速交付、优质服务为保障，为全球客户提供兼具性能与成本优势的电阻解决方案。未来，CR2512 系列将持续适配电子产业的技术升级需求，为各类电子设备的创新发展提供坚实支撑。
