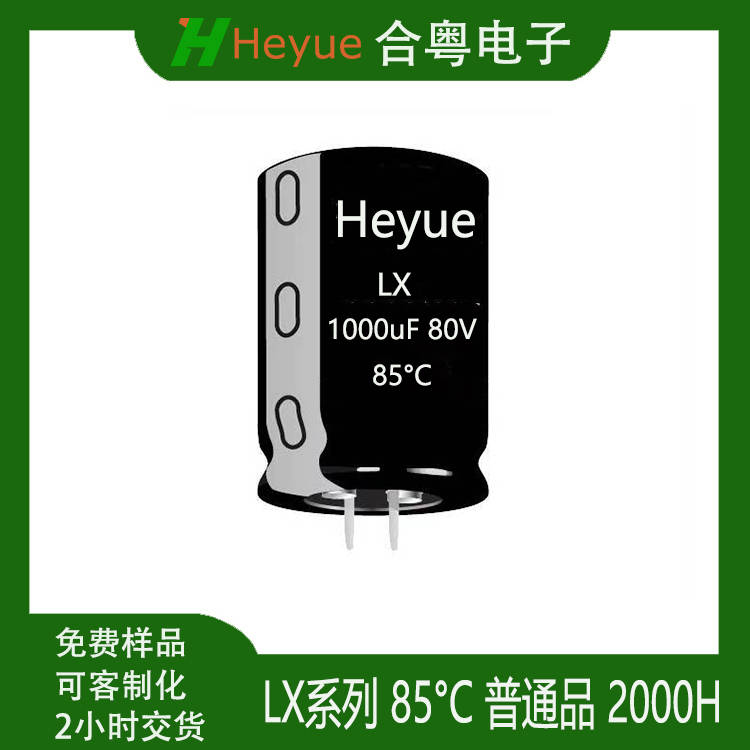

产品名：牛角电解电容

系列/类型:LX(两极)

工作温度范围-40～855 ℃

尺寸⌀ D22mm尺寸L25mm

牛角电解电容是一种常见的电解电容器，因其外形类似牛角而得名，专业上称为导箔型电解电容或焊针型铝电解电容器。以下是对牛角电解电容的详细介绍：

一、结构特点

1. 外形设计：牛角电解电容通常由两个正方形的牛角形电气膜片及一个圆筒形的夹芯组成。一个牛角片表示负极，另一个表示正极，夹芯里装有阻垢剂（如绝缘油、硅油），以防止电气膜片的老化。
2. 极性标识：牛角电解电容是有极性的电容器，正极板上的氧化铝膜具有单向导电性。因此，在使用时必须正确连接极性，否则会损坏电容器。
3. 端子设计：牛角电解电容的端子通常采用焊接方式，以承受大电流通过。这种设计使得牛角电解电容在需要瞬时大电流工作的电路中具有优势。

二、性能参数

1. 电压范围：牛角电解电容的电压范围较广，一般从几十伏到几百伏不等。根据电压等级的不同，牛角电解电容可分为低压、中压和高压三种类型。
2. 容量范围：牛角电解电容的容量也较大，从小容量到大容量均有覆盖。其单位体积内的电容量特别大，单位容量价格较低。
3. 温度特性：牛角电解电容的工作温度范围因型号而异。宽温型牛角电解电容能够在较宽的温度范围内（如-55℃到150℃）稳定工作，而标准温型牛角电解电容则适用于一般环境温度的应用。
4. 寿命特性：部分型号的牛角电解电容寿命可达3000小时以上，甚至更长。然而，与引线型电解电容相比，牛角电解电容的寿命可能相对较短，特别是在高功率应用中。

三、应用领域

牛角电解电容因其大容量、高电压、高稳定性等特点，在多个领域得到广泛应用：

1. 工业领域：牛角电解电容常用于工业变频调速器、伺服控制系统、开关电源、UPS不间断电源、工业级焊机、逆变器、数控机床、变频电源等设备中，为这些设备提供稳定的电源支持。
2. 汽车电子：牛角电解电容在汽车电子系统中也有重要应用，如用于汽车音响、功放、电源滤波等电路中，提高汽车电子设备的性能和可靠性。
3. 特殊用途：牛角电解电容还可用于特殊用途的电子电气配套中，如通讯电源、计算机电源、高纹波电动汽车、电动火车等设备的电容需求中。

四、优缺点

1. 优点：
2. 容量大：单位体积内的电容量特别大，能够满足大容量电容的需求。
3. 电压高：电压范围较广，能够满足高电压应用的需求。
4. 稳定性好：具有较高的稳定性，能够在恶劣环境下稳定工作。
5. 价格适中：单位容量价格较低，具有较高的性价比。
6. 缺点：
7. 极性限制：是有极性的电容器，使用时必须正确连接极性。
8. 寿命相对较短：与引线型电解电容相比，牛角电解电容的寿命可能相对较短，特别是在高功率应用中。
