MOS管体二极管击穿防护深度解析

MOS管体二极管击穿是功率电路中常见但破坏力极强的失效模式，轻则导致器件漏电流增大、效率下降，重则引发桥臂直通、功率模块炸裂。其本质是反向恢复期间电流-电压应力超过器件耐受极限。以下从击穿机理、成因识别、防护措施到工程实践，系统阐述防护策略。

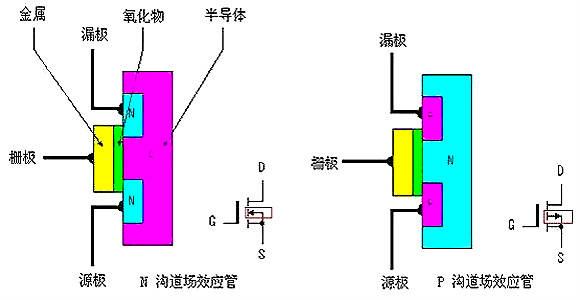

一、体二极管击穿机理与失效模式

1.1 反向恢复过程

体二极管在导通后若突然施加反向电压，需经历反向恢复才能截止。此过程分为两个阶段：

1. 存储电荷清除期：反向电流Irr上升至峰值Irrm，清除导通期间注入漂移区的少数载流子
2. 电压建立期：电流从Irrm下降至反向漏电流，漏源电压VDS迅速上升

反向恢复电荷Qrr = ∫Irr dt，它决定了恢复时间和损耗。硅MOS管的Qrr可达500nC，而SiC MOSFET的Qrr<50nC。

1.2 击穿失效模式

雪崩击穿：反向恢复时VDS尖峰超过BVDSS，触发雪崩，电流剧增，瞬时功耗达kW级，导致结温飙升至>300℃，造成金属化层熔融、键合线熔断。

热击穿：重复反向恢复使Qrr损耗累积，结温超过150℃，漏电流呈指数增长，形成正反馈，器件永久性短路。

动态闩锁：反向恢复di/dt在寄生NPN/PNP晶体管基极感应电压，触发闩锁，栅极失去控制，器件直通烧毁。

二、击穿成因识别

2.1 过压尖峰

di/dt感应电压：Vpk = L_parasitic × di/dt。若di/dt=2A/ns，L_parasitic=50nH，则Vpk=100V。在48V系统中，母线电压+尖峰可达148V，超过60V MOSFET的BVDSS(80V)。

电压反射：长电缆传输时，电压波在阻抗失配处反射，尖峰可达2倍母线电压。电机驱动中电缆>5m时此问题突出。

2.2 过流冲击

短路电流：输出短路时，电流可达额定值5-10倍，di/dt剧增，体二极管反向恢复应力超限。

容性负载：电源启动时输出电容充电，瞬间电流达数百安，体二极管硬关断。

2.3 温度失控

高温下（Tj>125℃），体二极管反向恢复能力退化，Qrr增加50%，耐受应力下降30%，形成恶性循环。

2.4 驱动问题

栅极负压不足：关断时VGS>0V，体二极管未完全截止，反向恢复时栅极干扰引发误导通。

死区时间不足：上下管切换时，若死区时间<反向恢复时间Trr，两管体二极管同时导通，造成直通。

三、防护措施：从设计到实施的完整体系

3.1 电路拓扑选择

避免硬关断：在感性负载电路中采用软开关拓扑（LLC、移相全桥），使VDS在电流过零后上升，反向恢复电流极小。

同步整流：在多管并联时，将体二极管工作时段缩至最短，用外接肖特基二极管或另一MOSFET同步整流，Qrr损耗降低90%。

3.2 缓冲与钳位电路

RCD缓冲：在漏源极并联R-C-D网络。二极管在反向恢复期间导通，电容吸收能量，电阻在下一个周期耗散。参数设计：

• 电容C：≈2×Coss，通常100pF-1nF
• 电阻R：R = √(L_parasitic / Coss)，10-100Ω
• 二极管：快恢复二极管（t_rr<50ns），耐压>BVDSS

TVS钳位：在漏源极并联TVS二极管（钳位电压Vc = 1.2×Vbus）。TVS响应时间<1ps，可吸收数千瓦瞬态功率。选型需满足Vc < 0.8×BVDSS，结电容<100pF。

有源钳位：使用MOSFET或晶体管构建有源钳位电路，在VDS超过阈值时主动导通，将电压钳位在安全范围。虽成本较高，但效率影响最小。

3.3 死区时间优化

最小死区时间：t_dead_min = Trr_max + t_fall_max + 50ns裕量。对于Trr=30ns，tf=20ns的SiC MOS，设100ns死区可确保安全。

自适应死区：通过检测VDS或ID，动态调整死区时间。在轻载时延长死区减少损耗，重载时缩短死区提升效率。

3.4 栅极驱动强化

负压关断：施加-3V至-5V负压，确保体二极管完全截止，避免反向恢复期间栅极感应导通。这在SiC MOS驱动中是标配。

米勒钳位：在栅极与源极间并联有源钳位电路（如小型MOSFET），当VGS>0V时导通，将栅极电位锁定在0V，防止米勒效应误导通。

驱动电流：提供足够大的驱动电流Ig > Qg / t_target，确保快速关断，减少反向恢复时间。Ig>2A可使Trr缩短30%。

四、PCB布局与走线优化

4.1 最短化功率回路

将MOS管、续流二极管、输入电容构成的环路面积控制在2cm²以内。每增加1cm²，寄生电感增加10nH，Vpk增加20V。

布局技巧：输入电容紧贴MOS管放置，走线宽度>3mm，采用铺铜而非细线。

4.2 栅极驱动隔离

驱动走线与功率走线间距>5mm，避免容性耦合。栅极驱动回路采用开尔文接法，驱动GND与功率GND单点连接，防止di/dt在共地阻抗上产生压降。

4.3 地平面完整性

4层以上PCB中，第2层保持完整的地平面。过孔阵列（Via Fence）包围功率回路，提供低阻抗回流路径，降低辐射。

五、器件选型与参数优化

5.1 选择低Qrr器件

SiC MOSFET：体二极管Qrr<50nC，反向恢复时间<30ns，是感性负载的最佳选择。在48V/20A电机驱动中，SiC MOS比硅MOS的体二极管损耗降低85%。

快恢复MOS：选择标注"Fast Recovery"的硅MOS管，如ST公司的STripFET系列，Trr<100ns，Qrr<200nC。

并联肖特基：在MOS管漏极并联肖特基二极管（如SS510），利用其零恢复特性分担电流。需注意二极管耐压与散热。

5.2 电压电流裕量设计

电压裕量：BVDSS > 1.5 × Vbus_max。48V系统选100V器件，留足尖峰余量。

电流裕量：ID_max > 2 × I_rms，确保反向恢复峰值电流不超限。

温度降额：在Tj>125℃环境下，Qrr增加50%，需额外降低工作电流30%。

5.3 封装选择

TO-247/TO-220：散热好，适合>50W应用，但寄生电感大（引脚电感10nH）

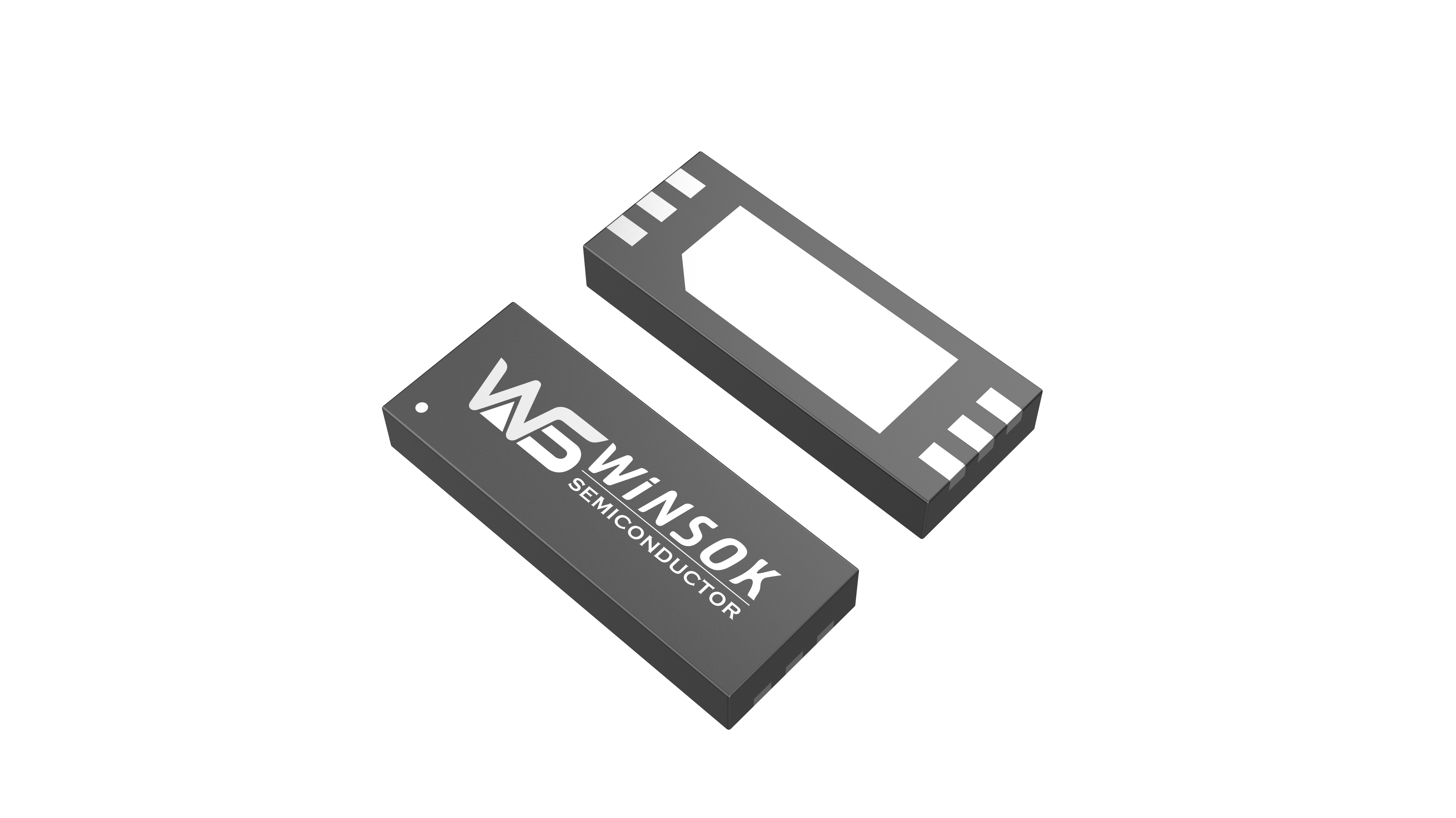

DFN/LFPAK：寄生电感<5nH，适合高频应用，但热阻较高

功率模块：集成多芯片与缓冲电路，寄生参数最小，适合>500W系统

六、系统级保护策略

6.1 过流保护

快速过流检测：采样电阻+比较器，在200ns内关断MOS管，限制反向恢复电流峰值。

软启动：对容性负载，采用软启动电路（如NTC热敏电阻或限流电阻），将冲击电流从100A降至20A。

6.2 过压保护

TVS阵列：在母线并联TVS，钳位浪涌电压。MOV与TVS组合可吸收雷击浪涌。

RC吸收：在感性负载两端并联RC，阻尼振荡。R=10-100Ω，C=100pF-10nF。

6.3 温度监控

NTC热敏电阻：贴装于MOS管附近，当Tj>125℃时降频或降载，防止Qrr退化导致击穿。

智能驱动：集成温度传感器的驱动IC，实时监测结温，超温时自动延长死区时间。

七、测试与验证

7.1 双脉冲测试

标准测试方法：第一脉冲建立电流，第二脉冲测量反向恢复特性。评估指标：

• Irrm：反向恢复峰值电流，应<0.3×Id
• Trr：反向恢复时间，应<100ns
• Qrr：反向恢复电荷，应<200nC
• Vpk：尖峰电压，应<0.8×BVDSS

7.2 温升测试

在最大负载下运行2小时，测量壳温Tc。计算Tj = Tc + P_total×θ_jc，确保<130℃。

7.3 循环寿命测试

重复反向恢复10,000次，每1,000次测量一次IDSS和Vth，漂移<5%方为合格。

八、故障案例与改进实例

案例1：电动车控制器烧毁

• 原因：48V系统选用60V MOS，电缆长3m，寄生电感40nH，关断di/dt=3A/ns，产生120V尖峰，超过BVDSS
• 改进：换用100V MOS，并联RCD缓冲（R=47Ω, C=1nF, UF4007），死区时间从50ns增至100ns
• 效果：尖峰降至70V，系统稳定运行

案例2：同步整流Buck电路失效

• 原因：死区时间仅20ns，体二极管反向恢复未完成，上下管直通，电流达200A
• 改进：死区时间设为80ns，栅极驱动加米勒钳位，并联SPICE模型的肖特基二极管
• 效果：反向恢复电流从50A降至5A，效率提升3%

九、工程防护黄金法则

1. 电压裕量：BVDSS > 1.5 × Vbus_max
2. 死区充足：t_dead > 1.5 × Trr_max
3. 缓冲必备：RCD电路是小功率（<500W）的标配
4. 负压驱动：SiC MOS必须-3V关断
5. 布局优先：功率回路面积<2cm²，比任何缓冲都有效
