努比亚在AI技术双旗舰新品发布会上正式推出c，形成覆盖三种形态的矩阵产品线，主打轻巧便携、三合一以及高颜值，满足差旅出行、日常通勤等场景，进一步完善了努比亚手机配件生态链。

努比亚糖果系列移动电源均采用了多彩外壳工艺，手感舒适，此次拆解的是 努比亚糖果移动电源 10000，这款移动电源自带挂绳充电线，轻巧便携，同时支持45W双向快充，兼容主流快充协议，同时拥有 33W UFCS融合快充协议，进一步提升了快充体验。

充电头网之前已对这款产品进行过详细充电评测，接下来充电头网将对这款产品进行拆解，看看内部用料和结构。

努比亚糖果移动电源10000mAh开箱

那么按照惯例，先来个开箱和外观展示环节。

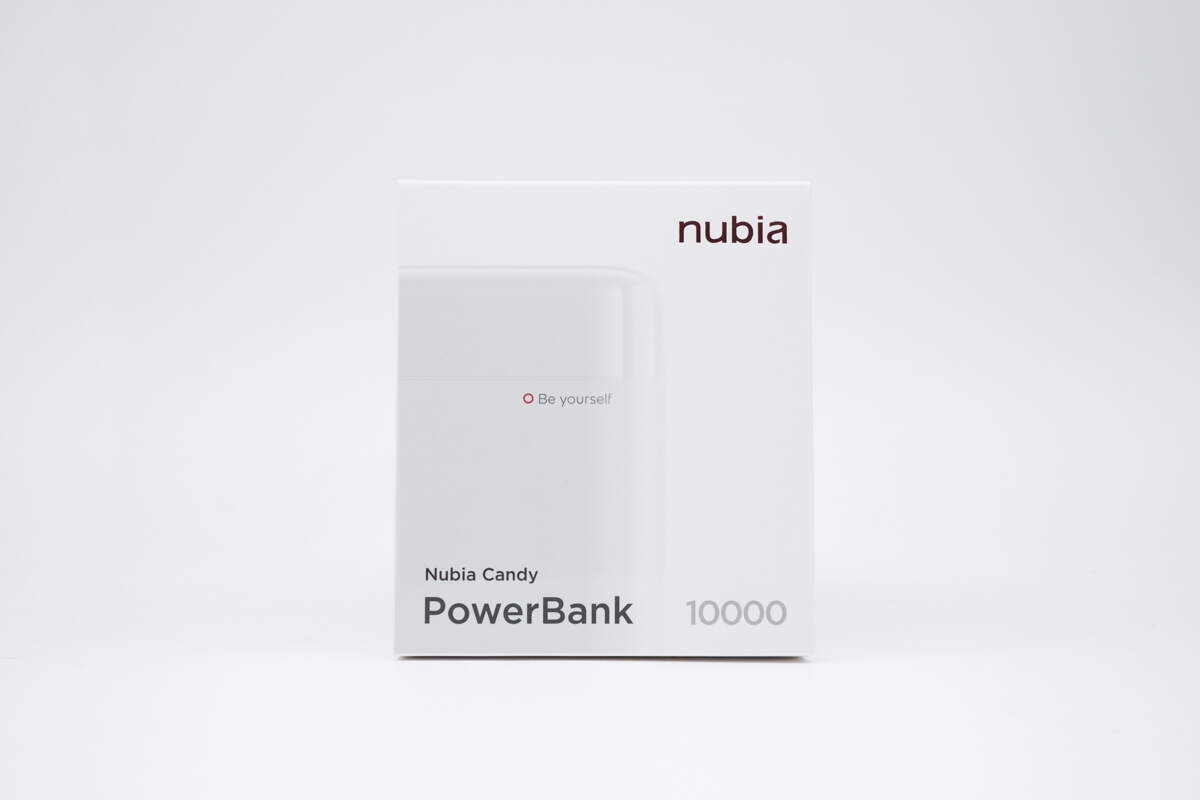

努比亚糖果移动电源10000mAh包装采用纯白背景，正面可见移动电源缩略图，右上角为“nubia”品牌LOGO，下方为产品名称以及10000mAh容量标识。

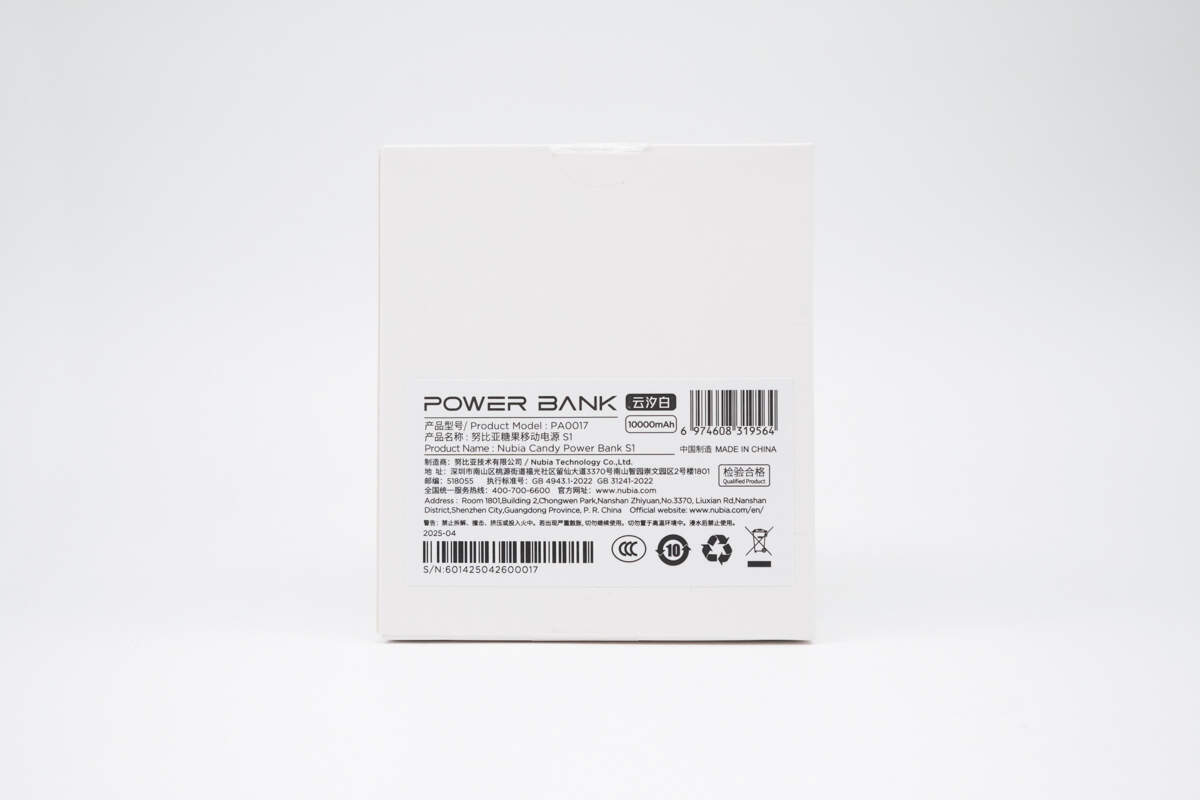

背面为产品参数铭文以及条形码贴纸，详细信息到实物部分再详细介绍。

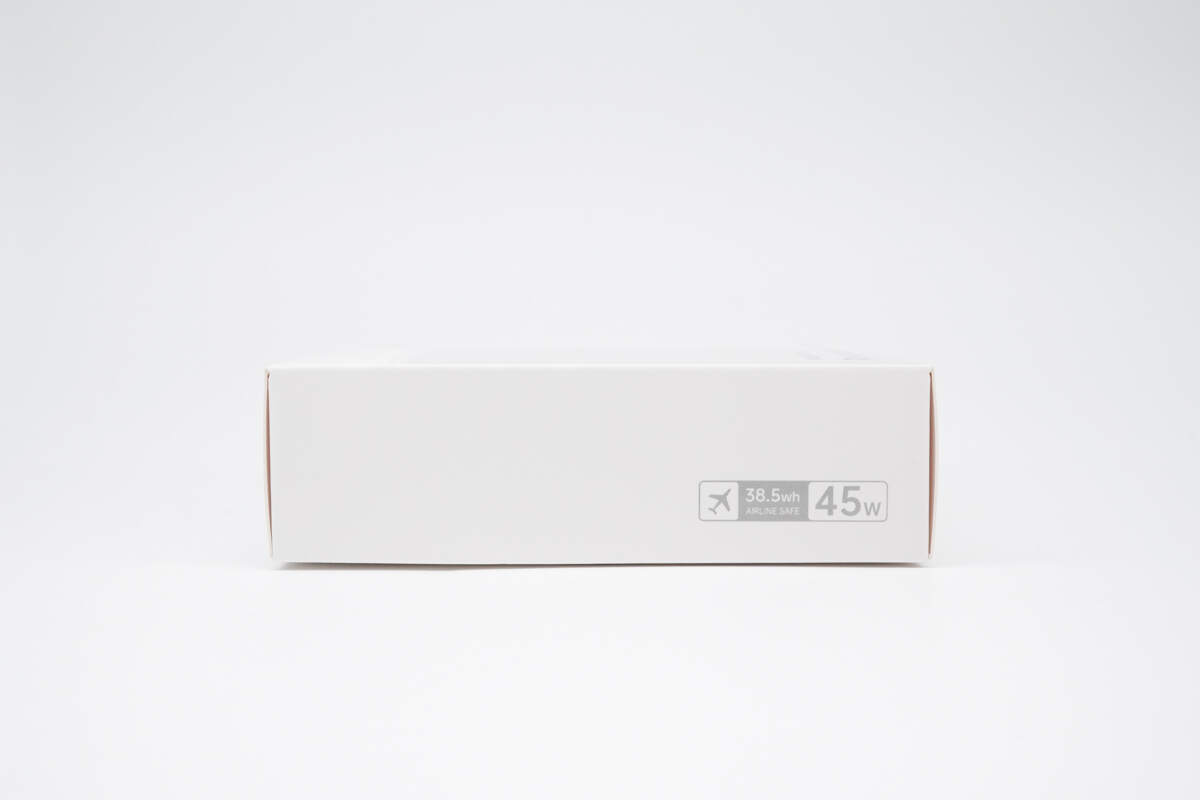

侧面标识38.5Wh容量、45W充电功率、可上飞机标识。

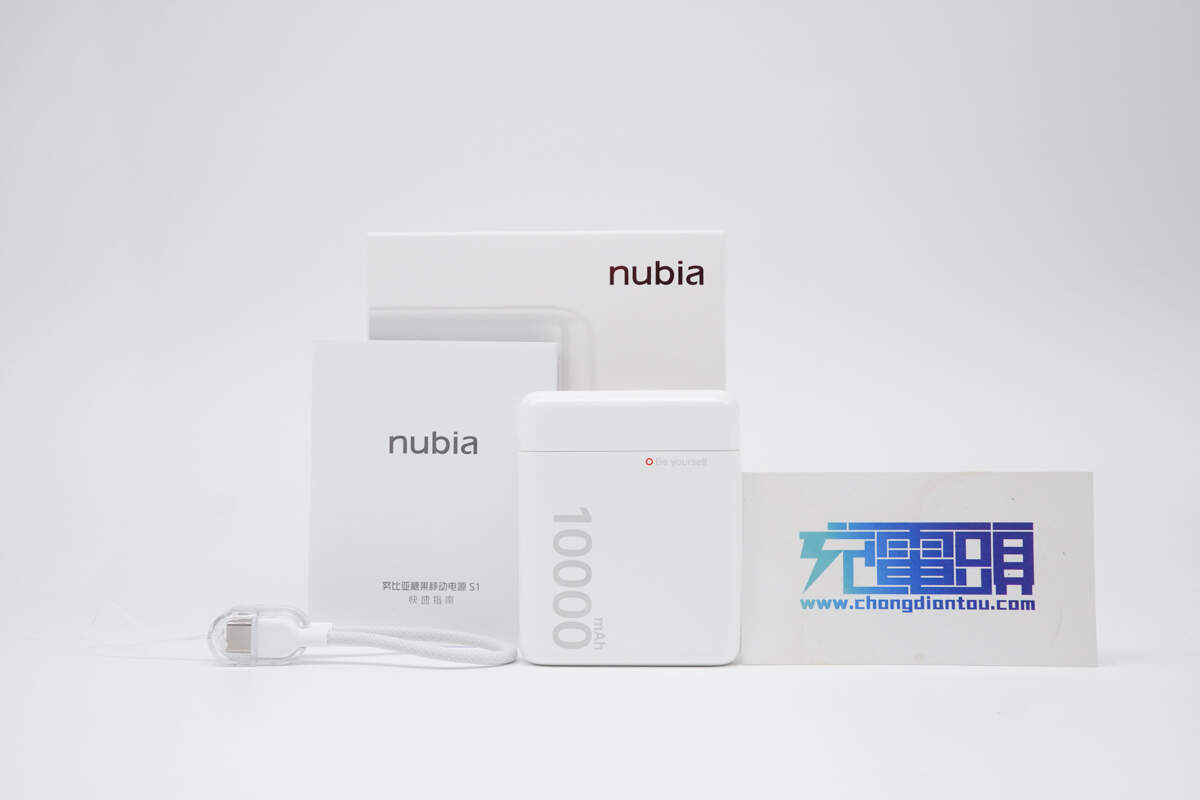

取出包装内所有物品，除移动电源本体外，另有挂绳数据线以及产品指南。

充电宝本体通体纯白，采用上下分层设计，顶部接口部分采用光滑面处理，下半部分则为磨砂材质，增加摩擦力的同时耐刮耐磨。

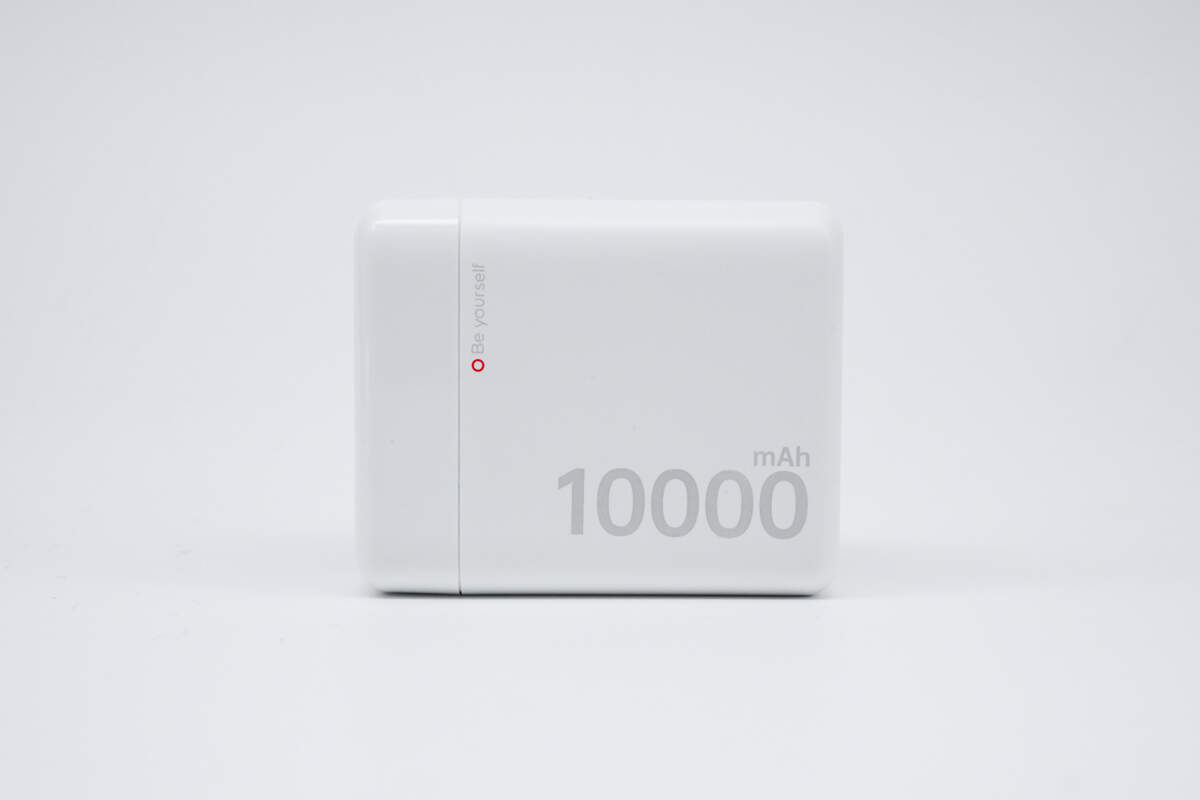

正面拥有10000mAh容量标识以及Be yourself 标语。

侧面拥有醒目的红色电源键，同时印有38.5Wh能量、45W充电功率以及可上飞机标识。

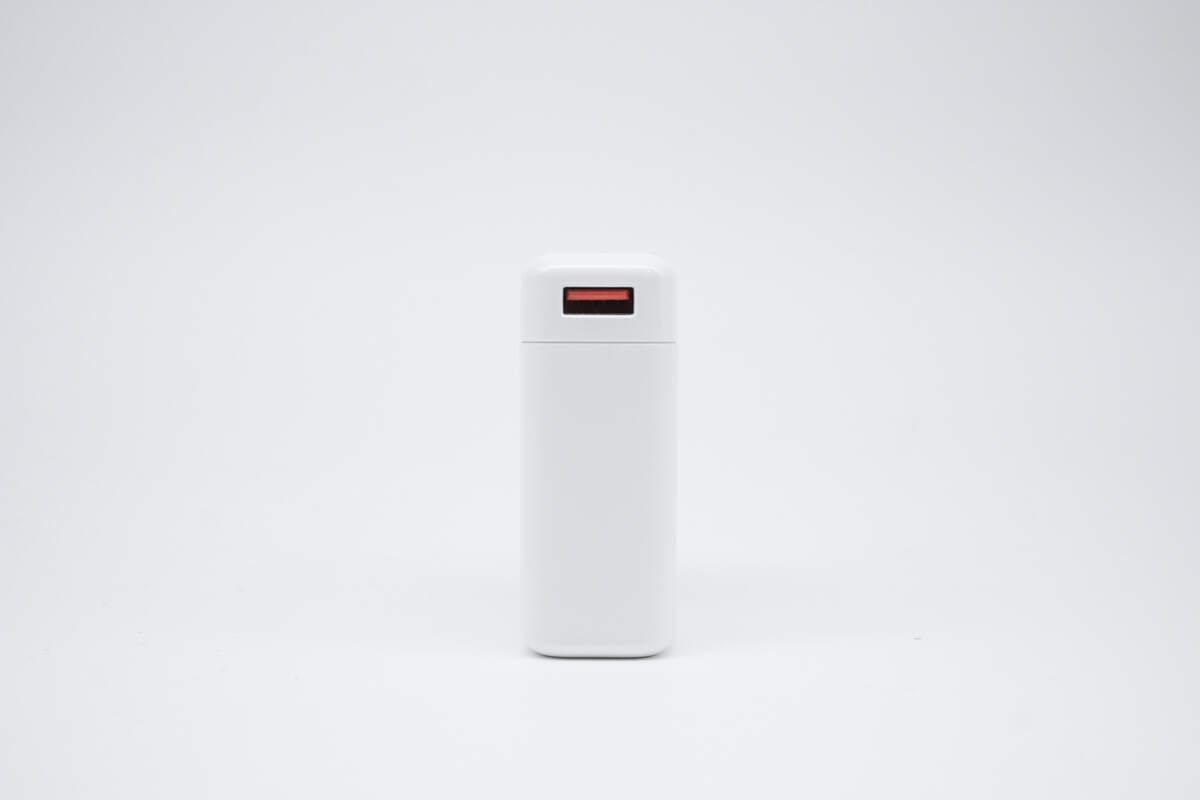

另一侧配置了一个USB-A 接口，内部为橙色胶芯，支持最高的33W UFCS融合快充协议。

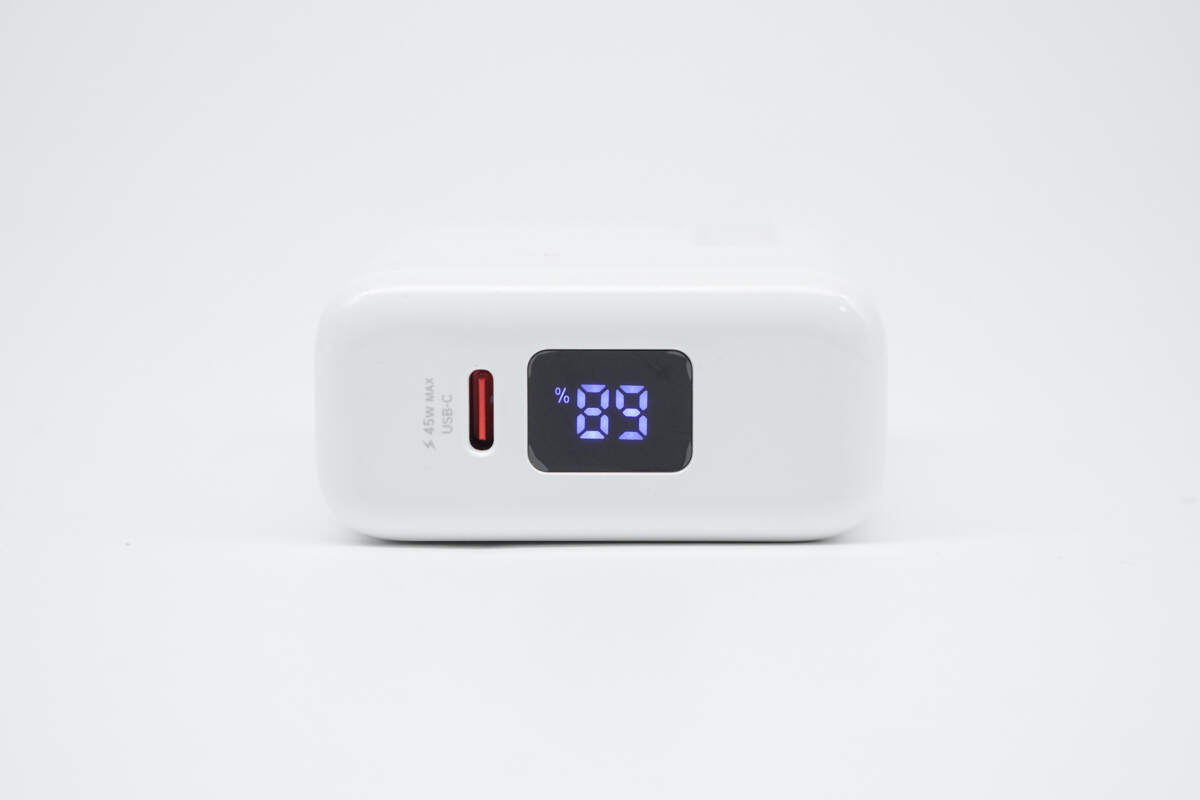

顶部为USB-C端口以及数显屏，数显屏可显示当前剩余电量。

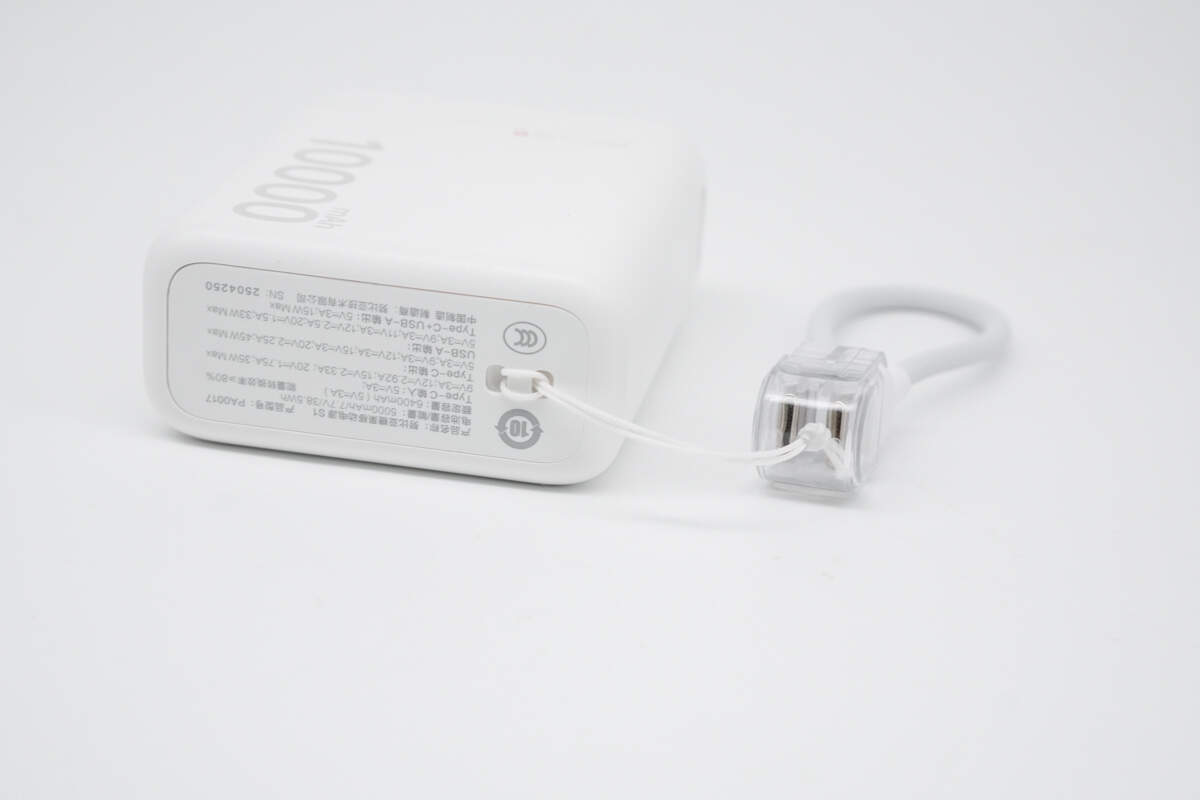

底部为产品参数铭文，同时预留有挂绳孔洞方便与附赠的挂绳充电线结合。

产品名称：努比亚糖果移动电源S1；产品型号：PA0017；

电池容量/能量：5000mAh/7.7V/38.5Wh；

Type-C输入：5V3A、9V3A、12V2.92A、15V2.33A、20V1.75A 35W Max；

Type-C输出：5V3A、9V3A、12V3A、15V3A、20V2.25A 45W Max；

USB-A输出：5V3A、9V3A、11V3A、12V2.5A、20V1.5A 33W Max

Type-C+USB-A输出：5V3A 15W Max；

制造商：努比亚技术有限公司。

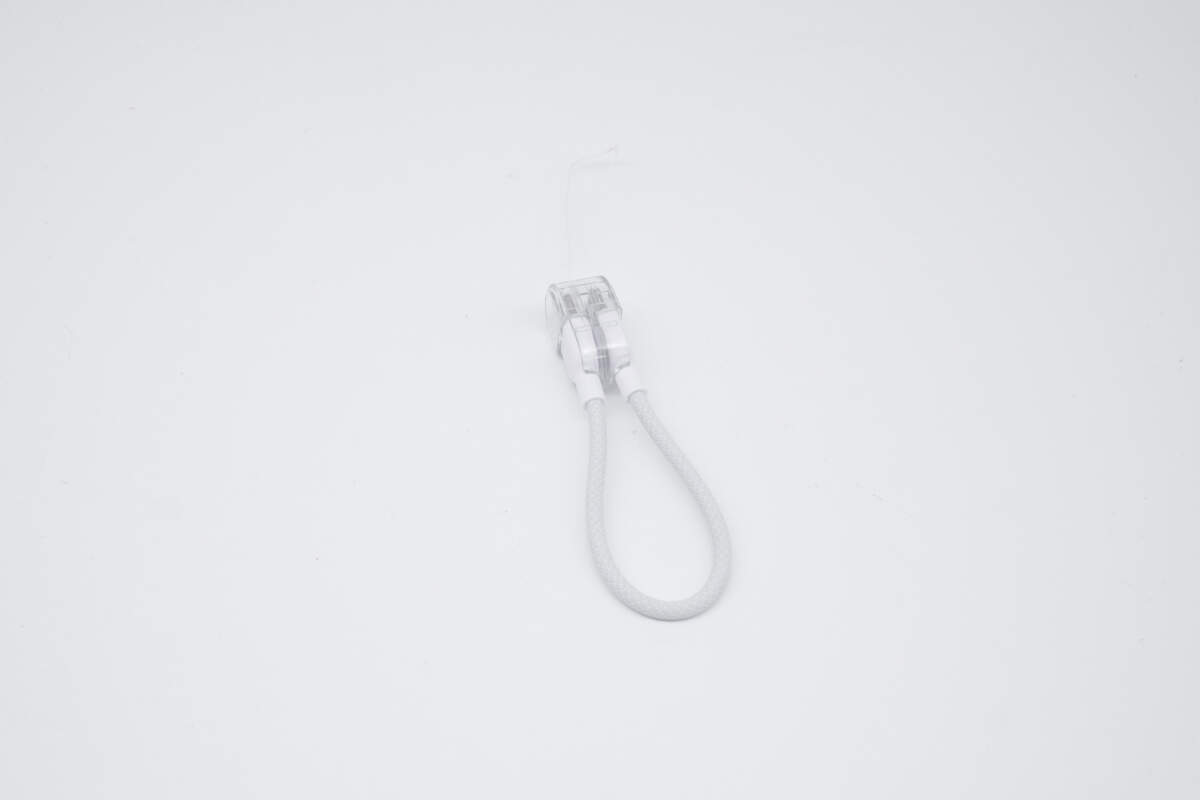

附送充电线为 C to C 类型，可当做挂绳使用，与移动电源同色。

将附送的充电线与充电宝预留的挂绳孔洞相结合，出行更加便捷。

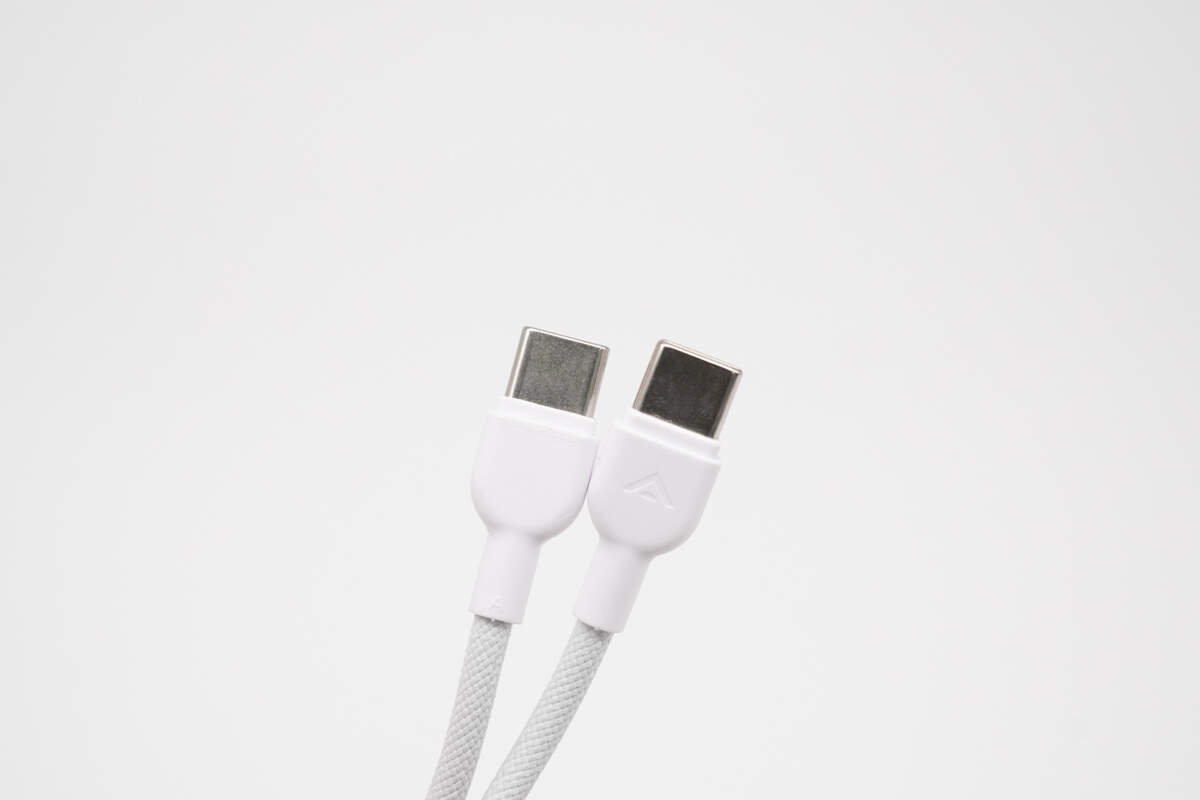

附送的USB-C线采用编制工艺，端子采用一体成型制作，耐用抗弯折。

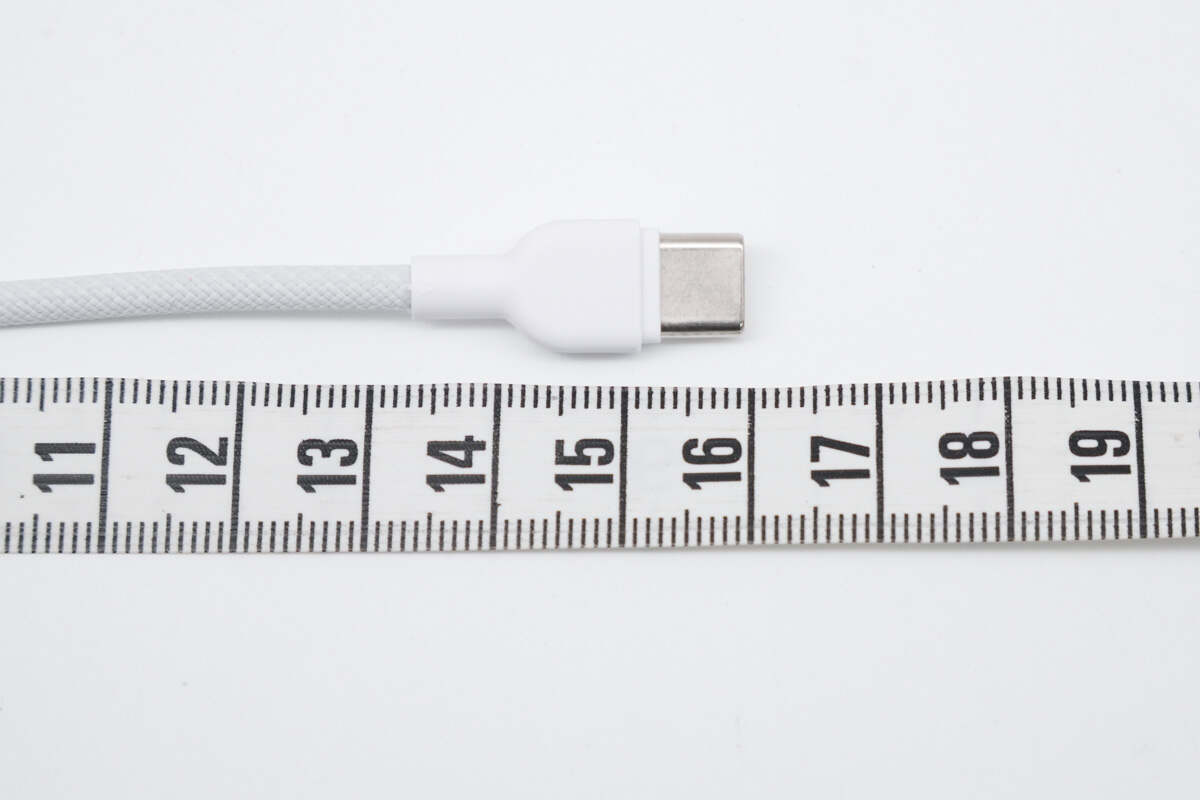

实测附送的USB-C线长度约为16cm。

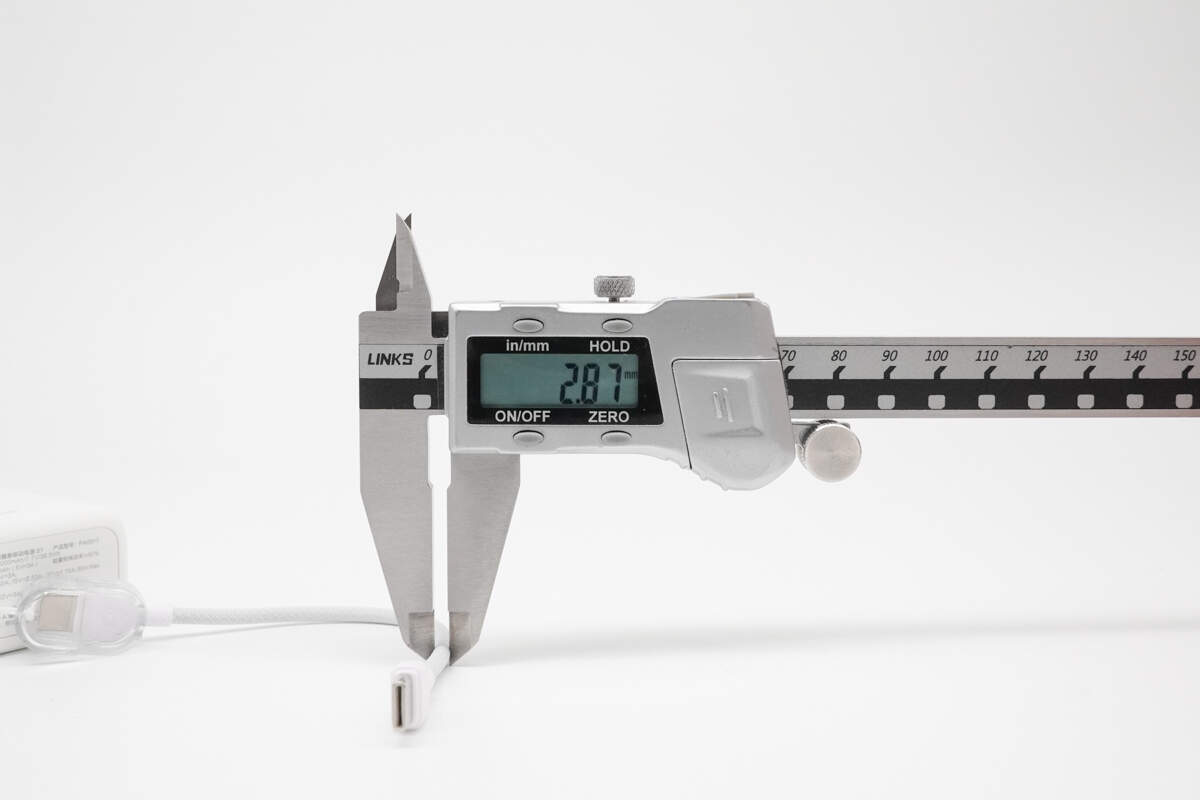

大约2.87mm粗。

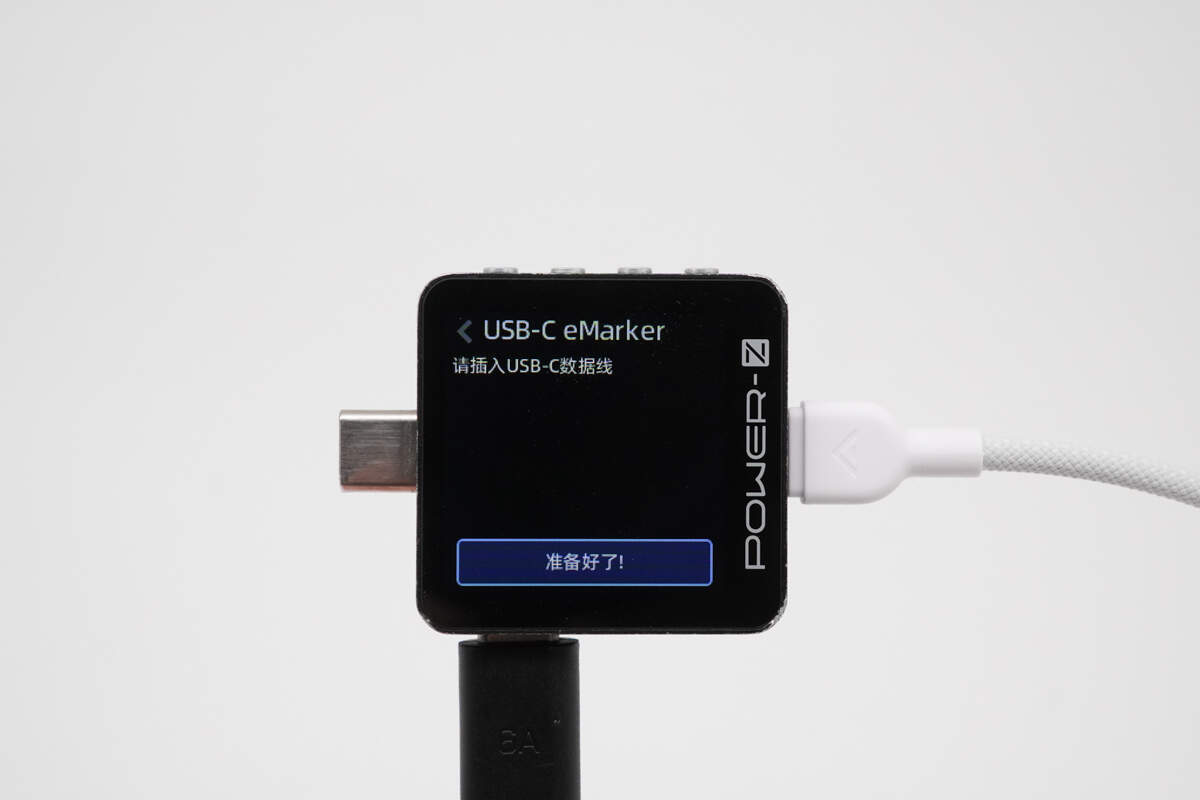

使用ChargerLAB POWER-Z KM003C测得数据线并无E-Marker芯片。

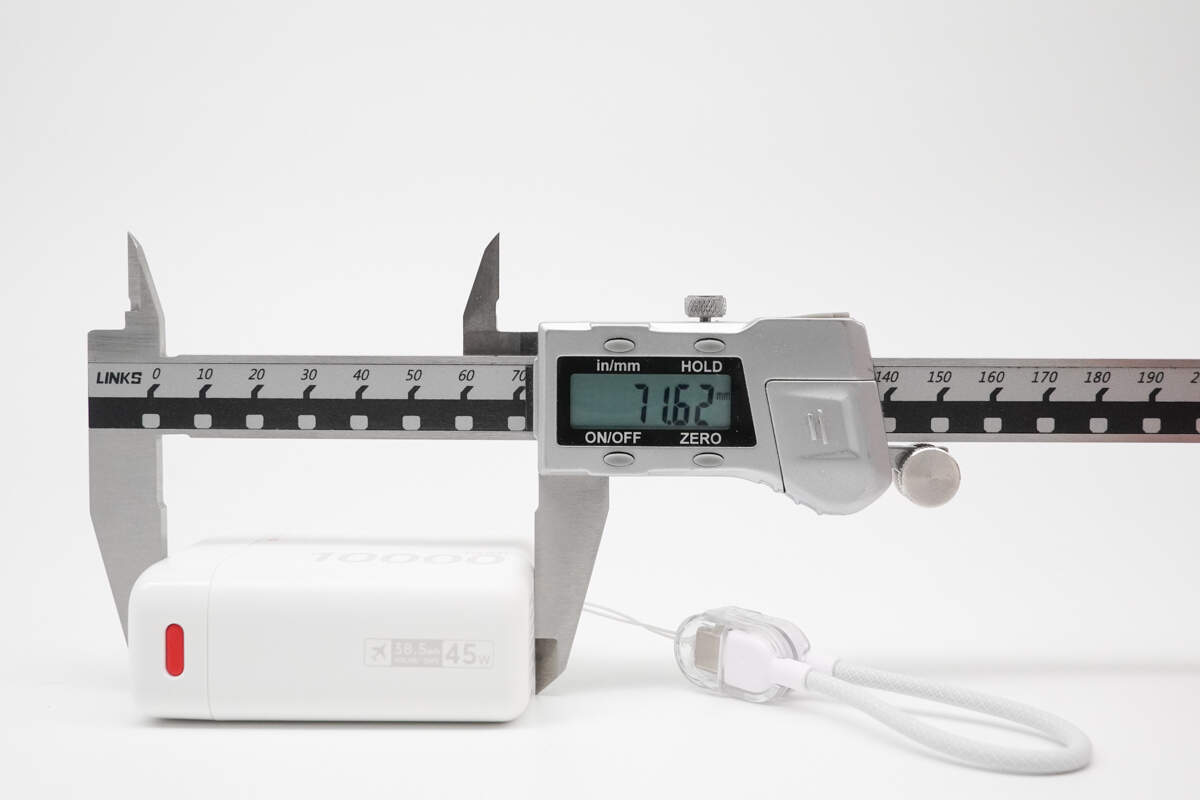

实测充电宝长度约为71.62mm。

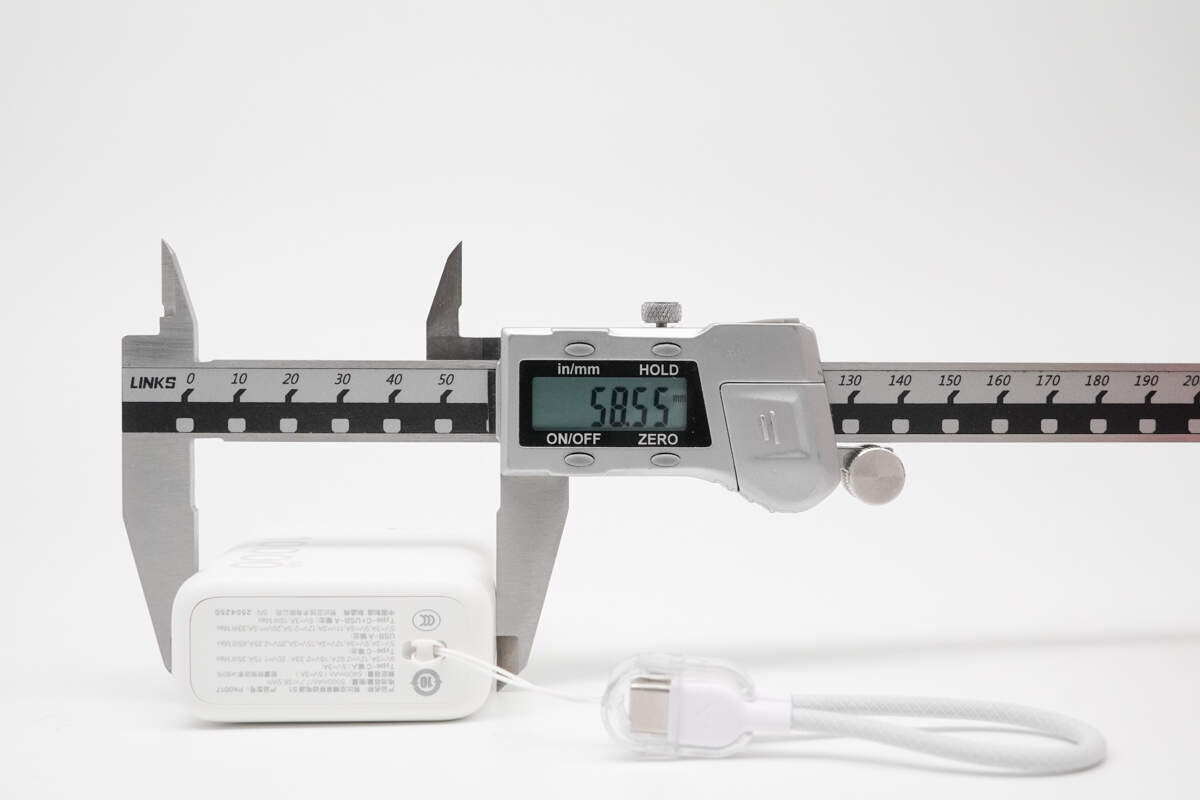

宽度约为58.55mm。

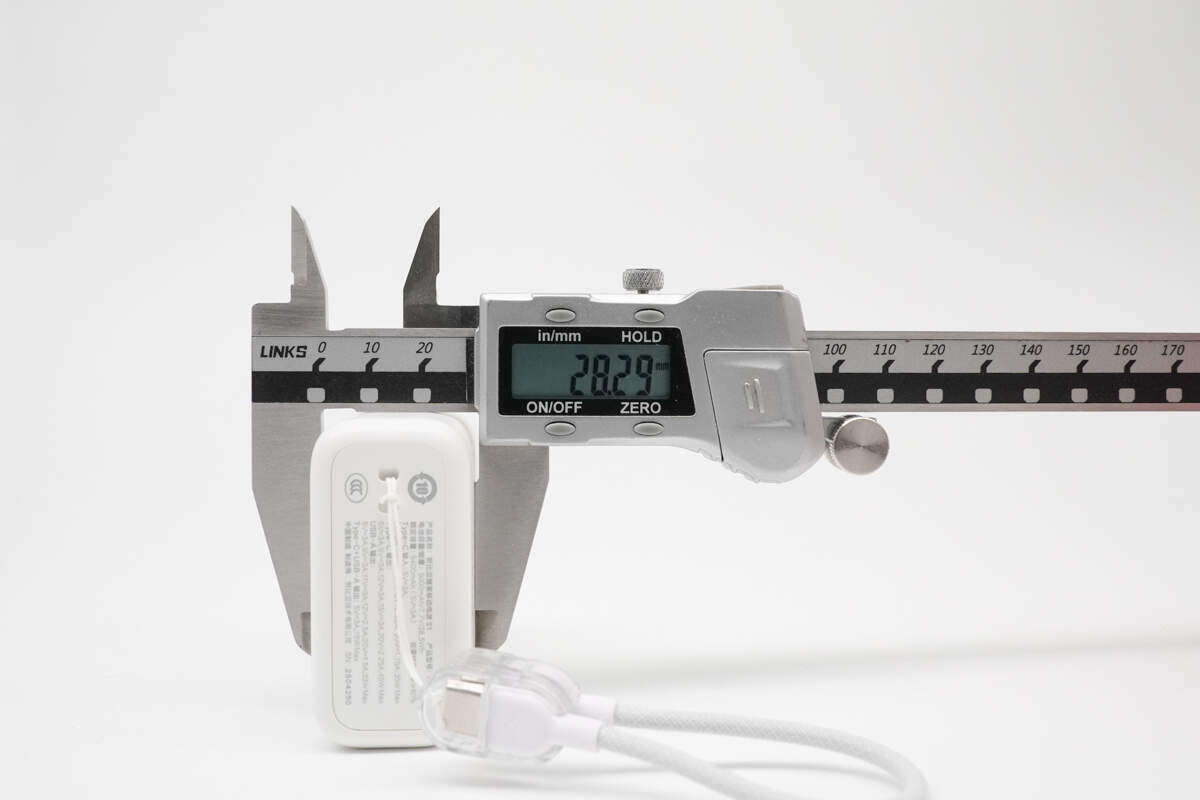

厚度约为28.29mm。

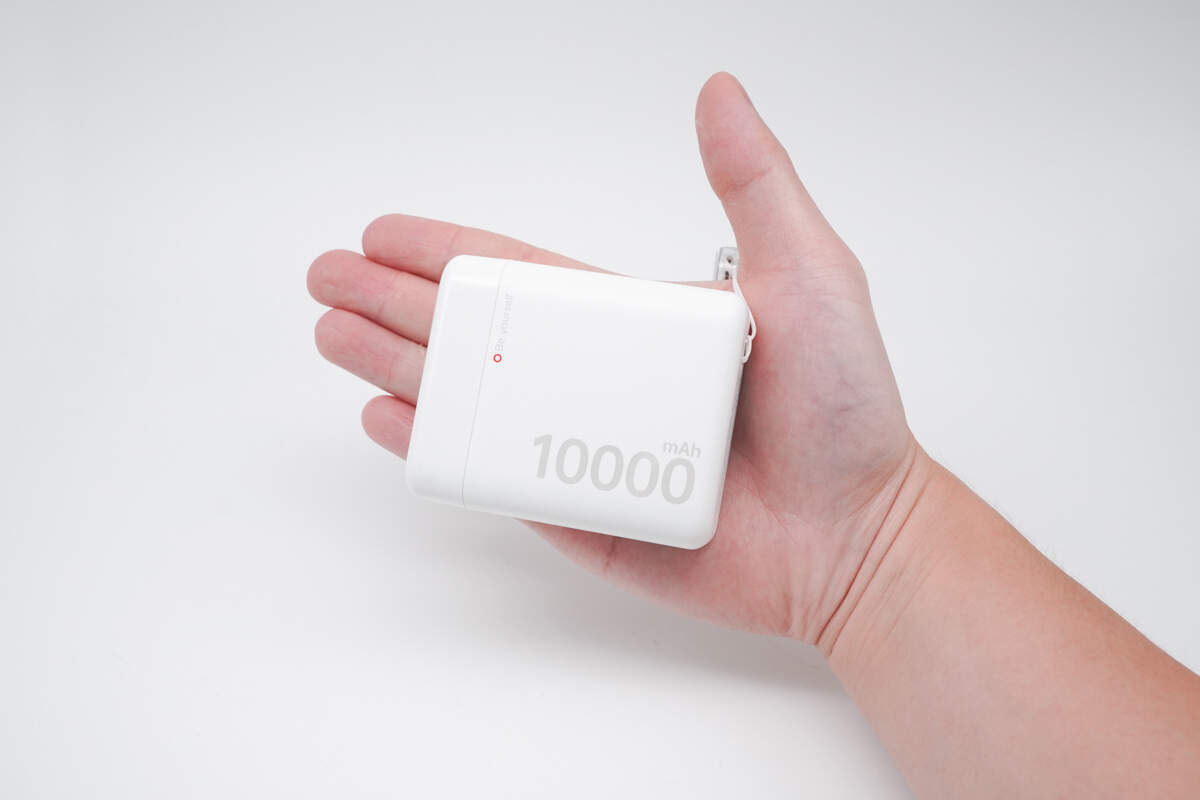

产品拿在手上一览。

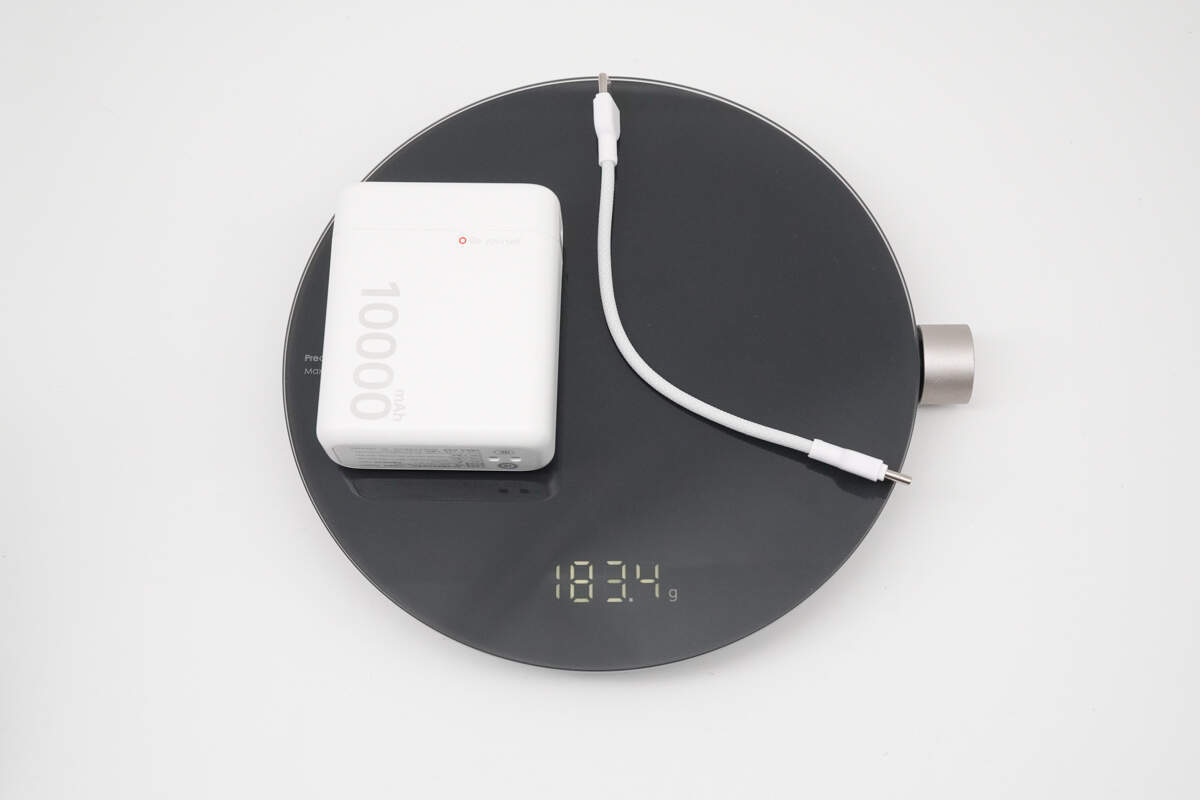

实测充电宝和附带USB-C总重量约为183.4g。

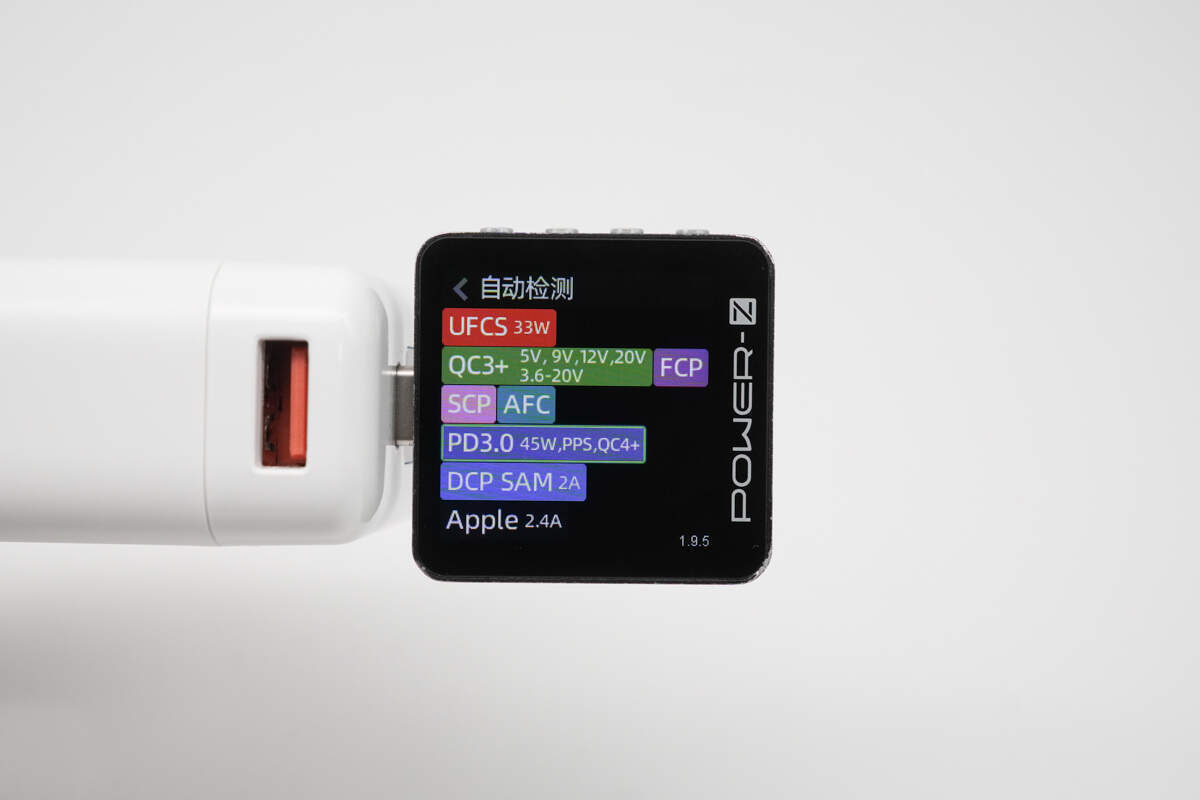

使用 POWER-Z KM003C 测试仪测试 USB-C 端口协议，实测支持 UFCS、QC3+、FCP、SCP、AFC、PD3.0、PPS、QC4+、DCP SAM 2A 以及 Apple 2.4A 充电协议。

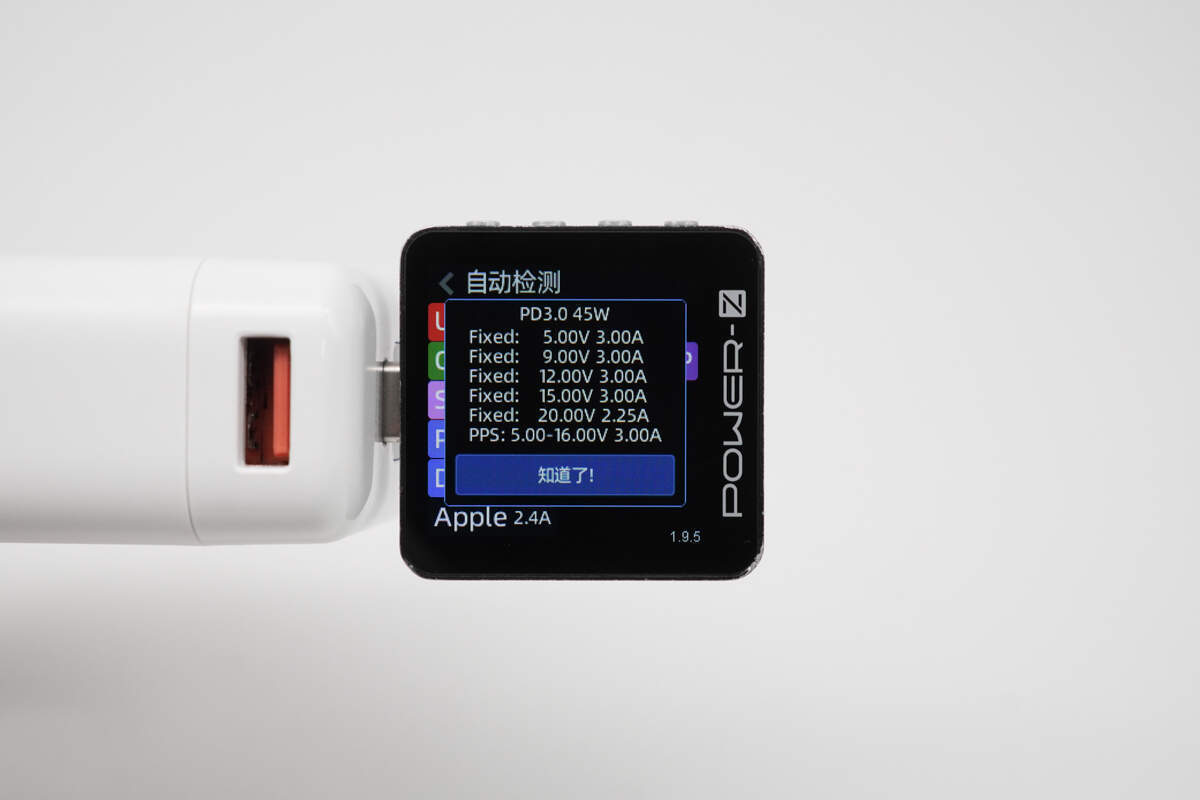

PDO报文显示USB-C端口还具备5V3A、9V3A、12V3A、15V3A、20V2.25A 五组固定电压档位，以及一组 5-16V/3A PPS电压档位。

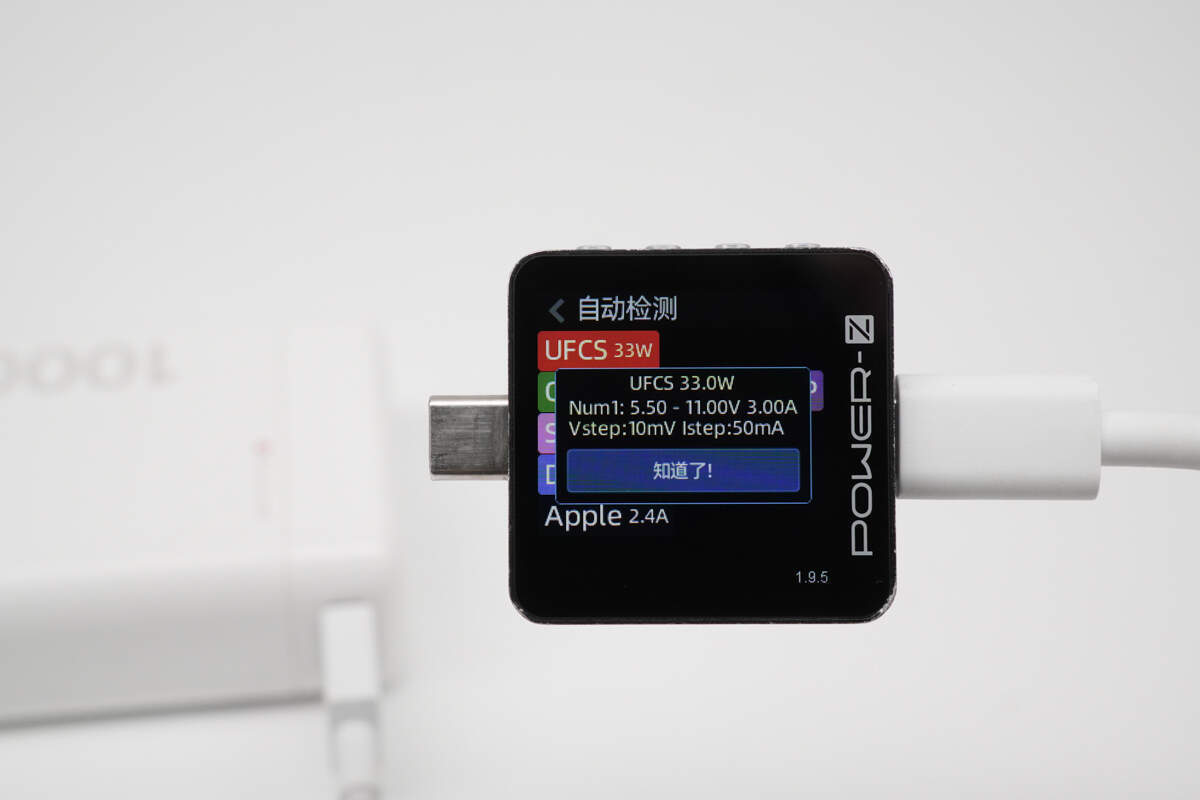

测得UFCS融合快充具备5-11V3A一组电压档位。

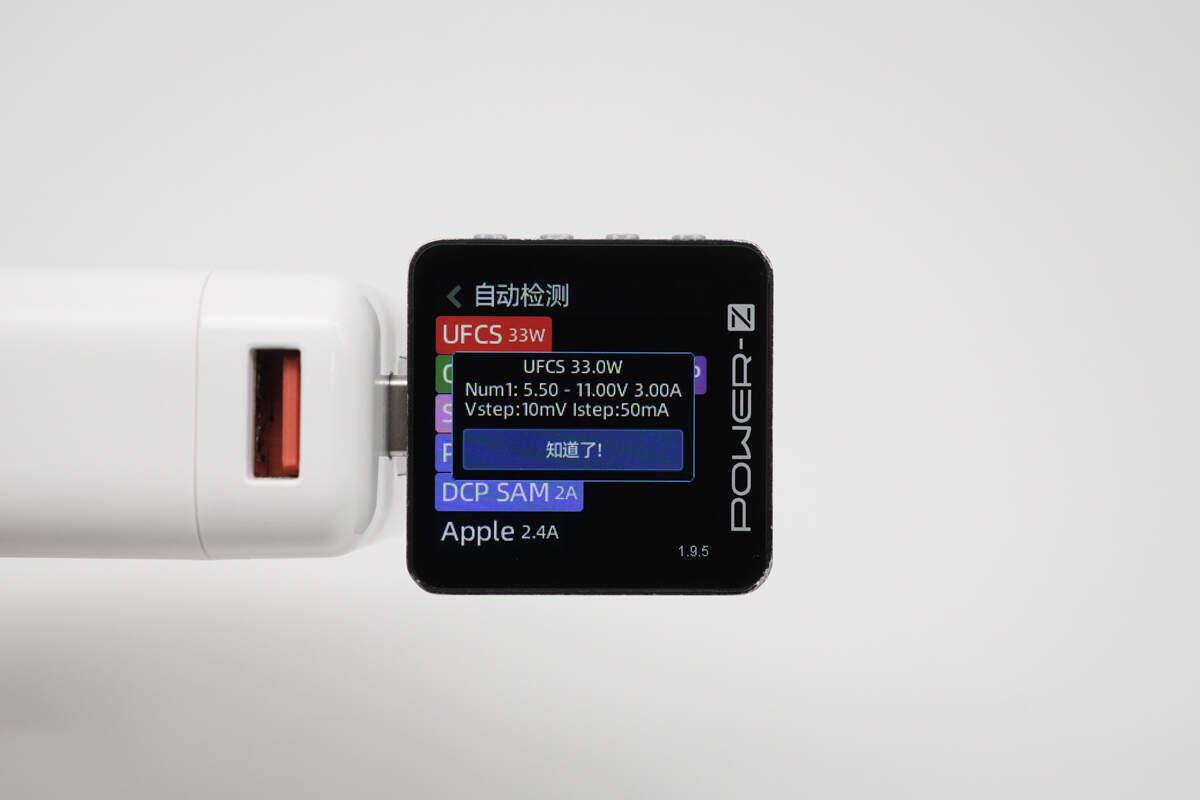

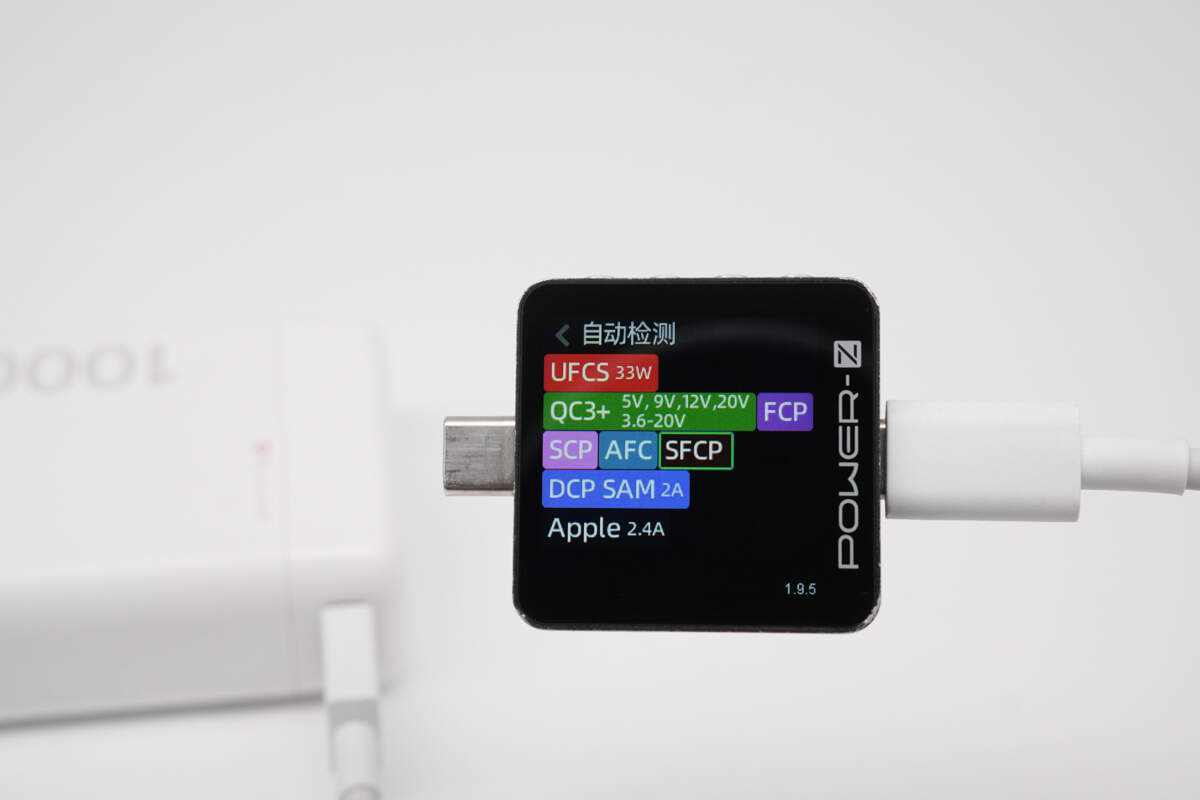

使用 POWER-Z KM003C 测试仪，测得USB-A端口支持 UFCS、QC3+、FCP、SCP、AFC、SFCP、DCP SAM 2A 以及 Apple 2.4A 快充协议。

测得UFCS融合快充具备5-11V3A一组电压档位。

充电宝前端数显屏会显示充电宝剩余电量和是否是PD快充协议。

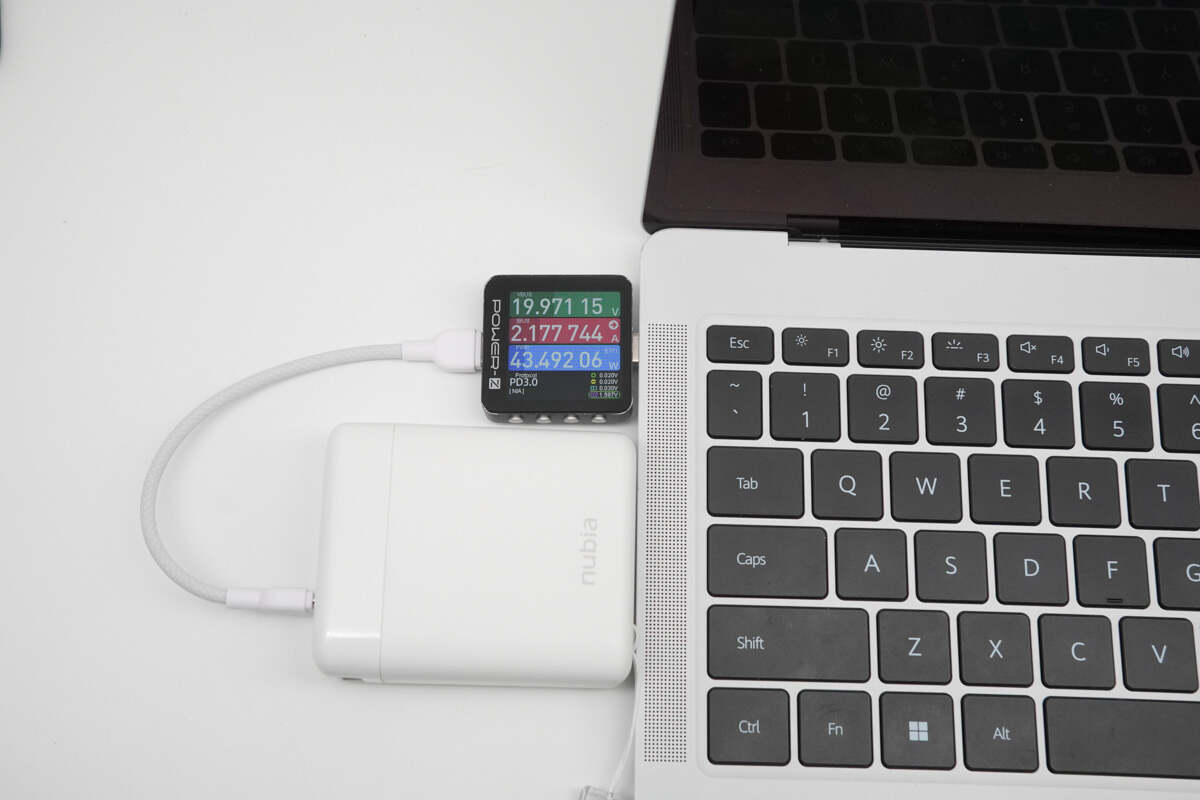

实测接入Mac book后，握手PD 45W快充协议，可以跑到近45W。

使用充电器为充电宝充电时，功率也能跑到35W及以上，充电速度很快。

努比亚糖果移动电源10000mAh拆解

接下来将对这款充电宝进拆解，看看内部用料如何。

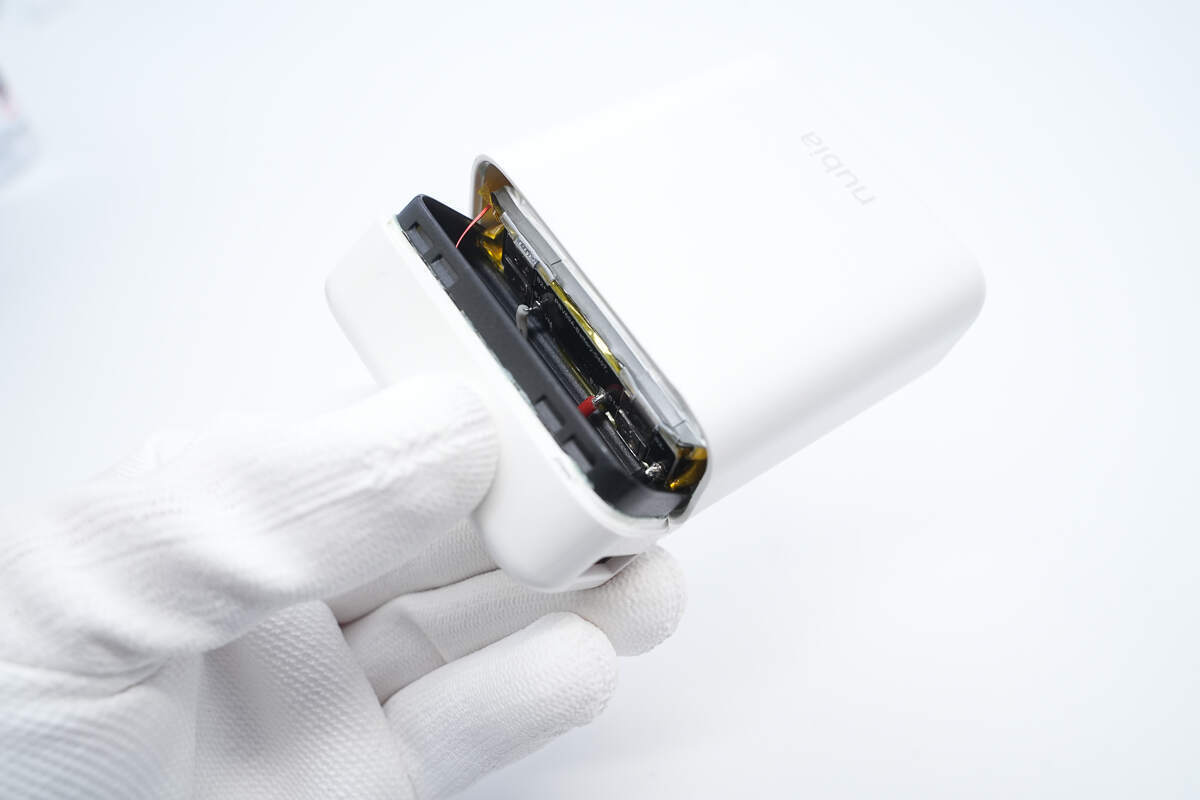

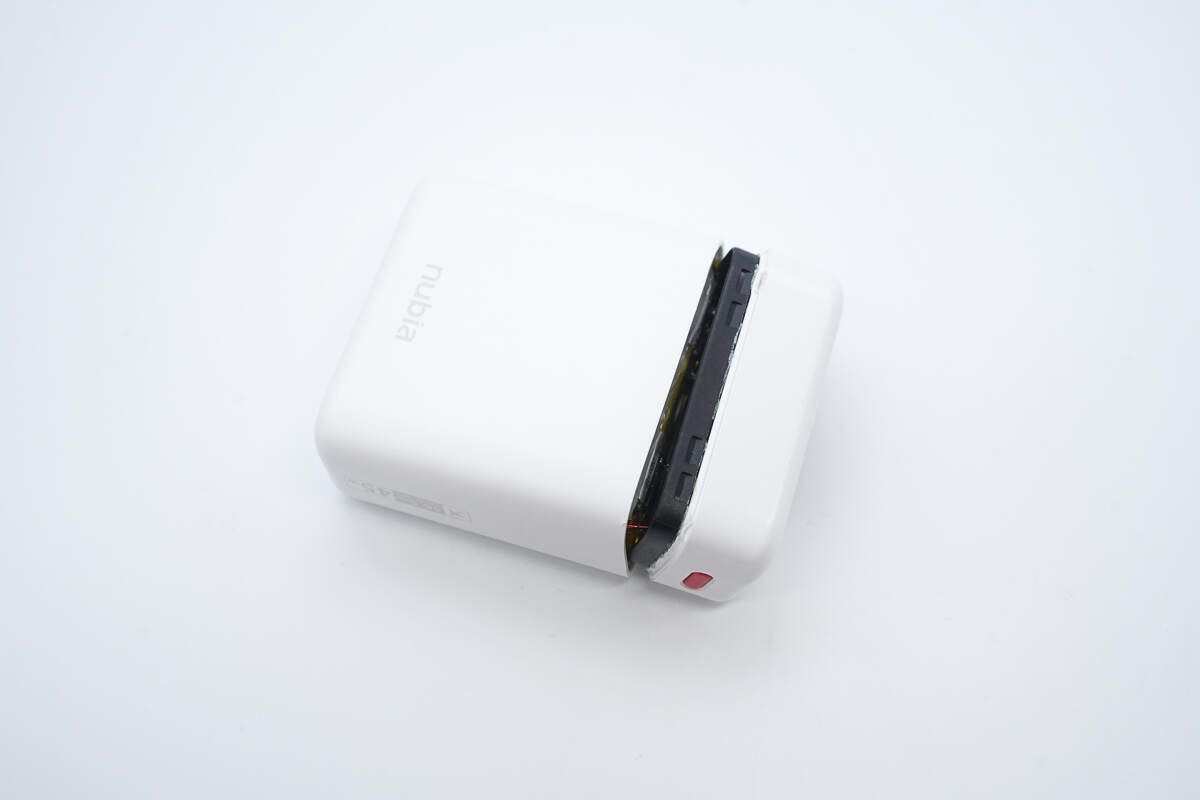

首先沿接缝处将外壳撬开。

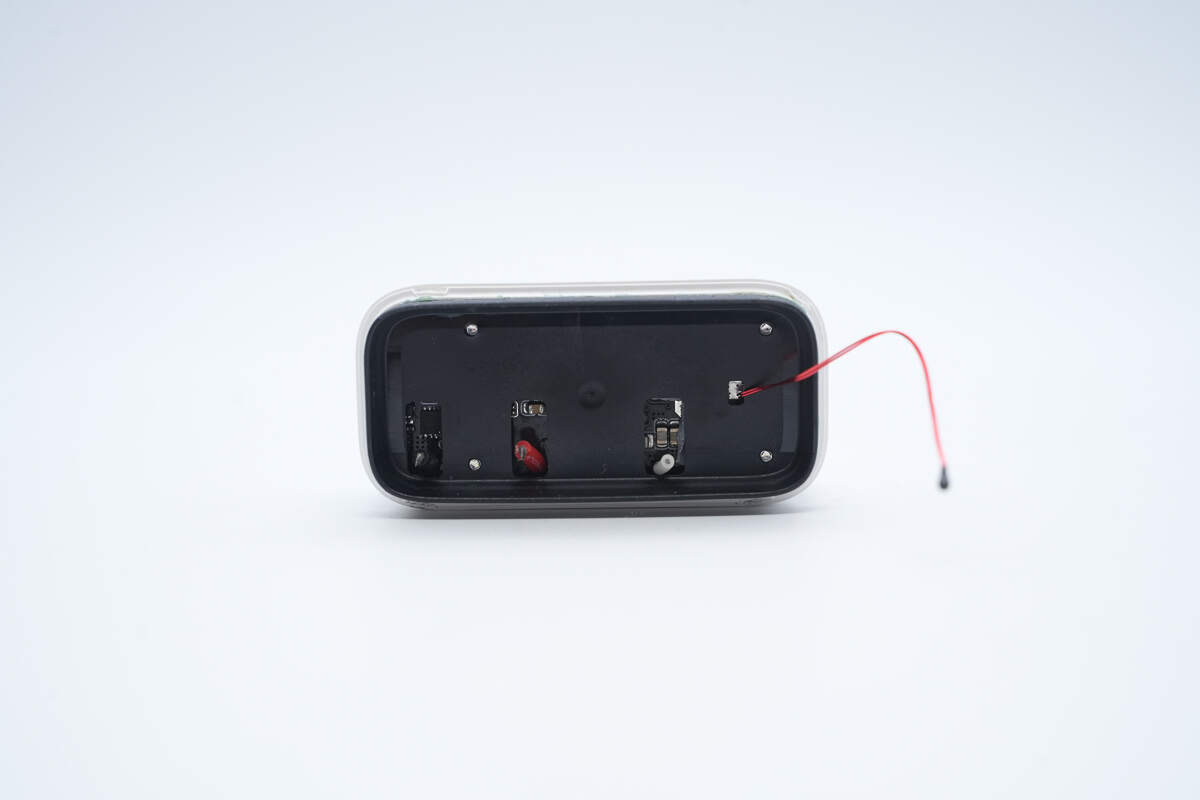

外壳打开后，内部结构就看得很清楚了，上部是电路板，下半部分是电池组，两者之间通过两根电源导线连接。

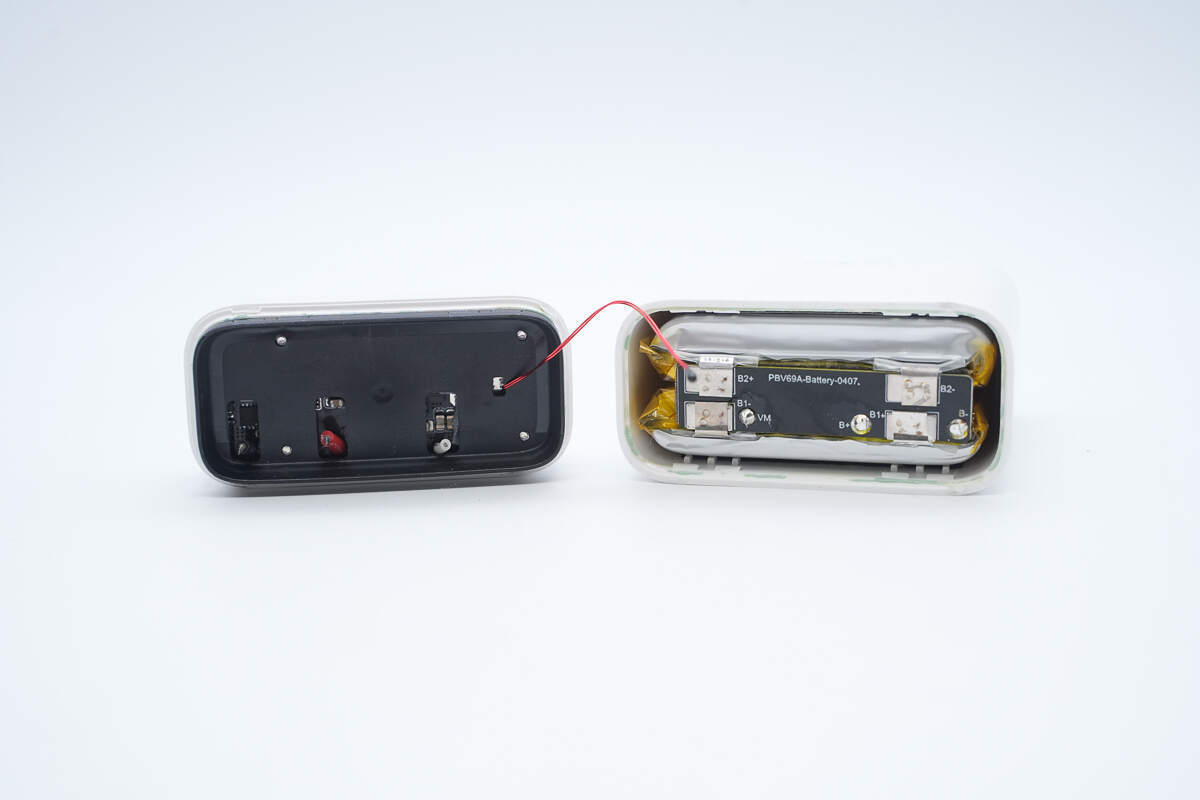

将电源导线断开，完全打开后看到内部结构，左边是产品的PCBA模块，右边是电池组所在的部分，PCBA模块NTC热敏电阻探头延伸到电池组内部检测温度。

NTC热敏电阻特写。

先来看电池组，电池组和电池保护板之间通过镍片点焊连接。

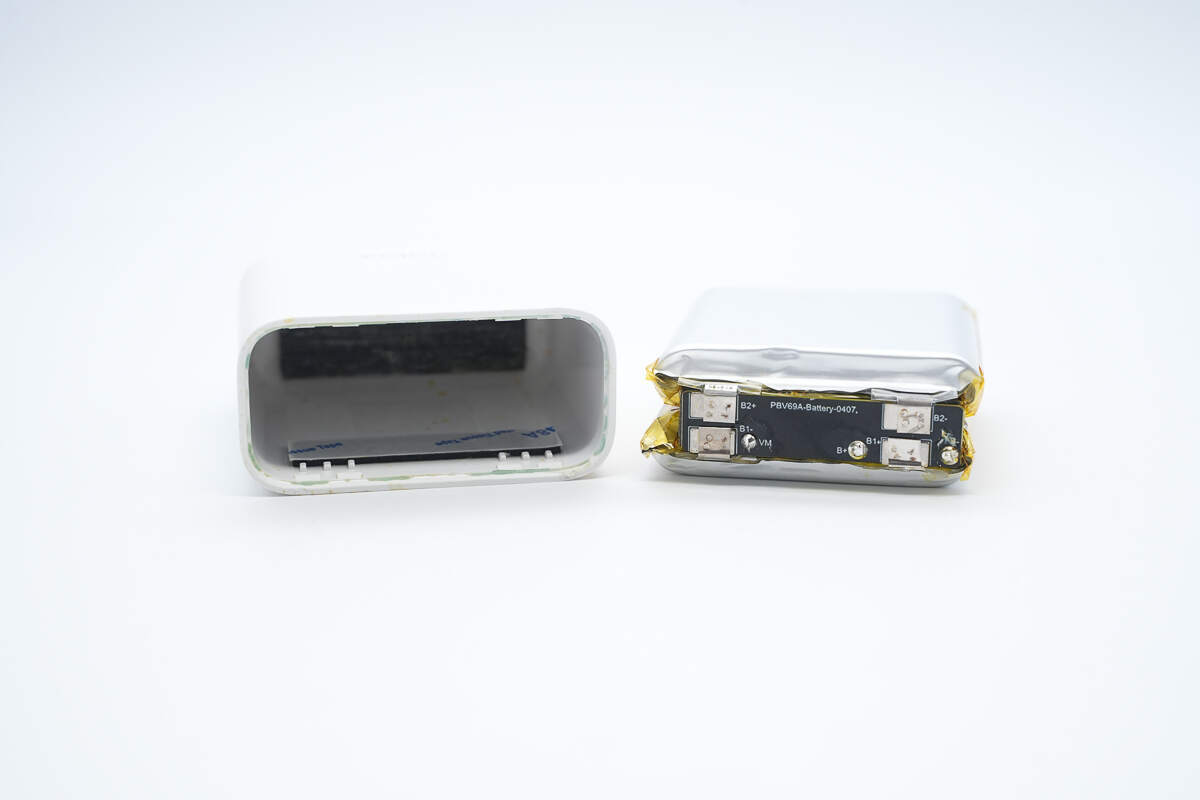

将电池组与外壳分离。

在外壳底部与电池组接触面贴有大面积缓冲隔热泡棉，起到隔热、缓震的作用，上面贴敷双面胶固定电芯。

在壳体内两侧同样贴敷有缓冲泡棉，起到固定和缓震的作用。

电池组由两块软包电芯串联组成。

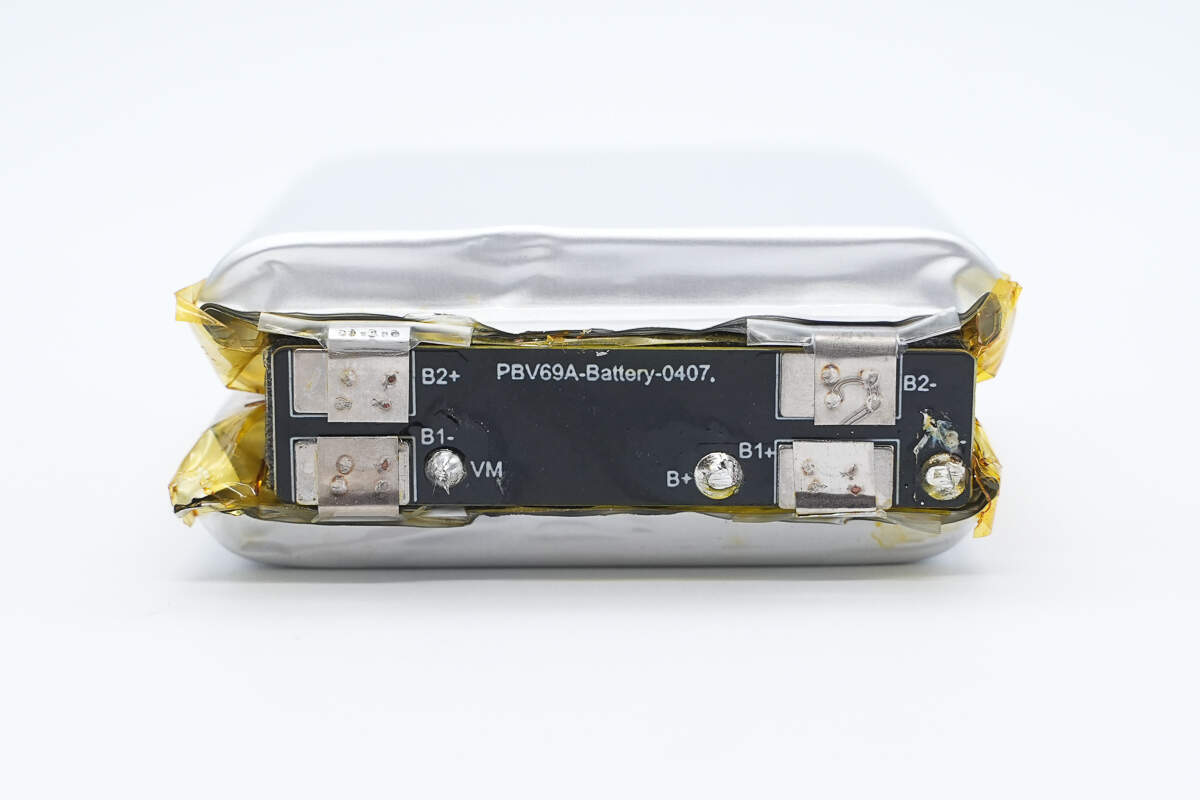

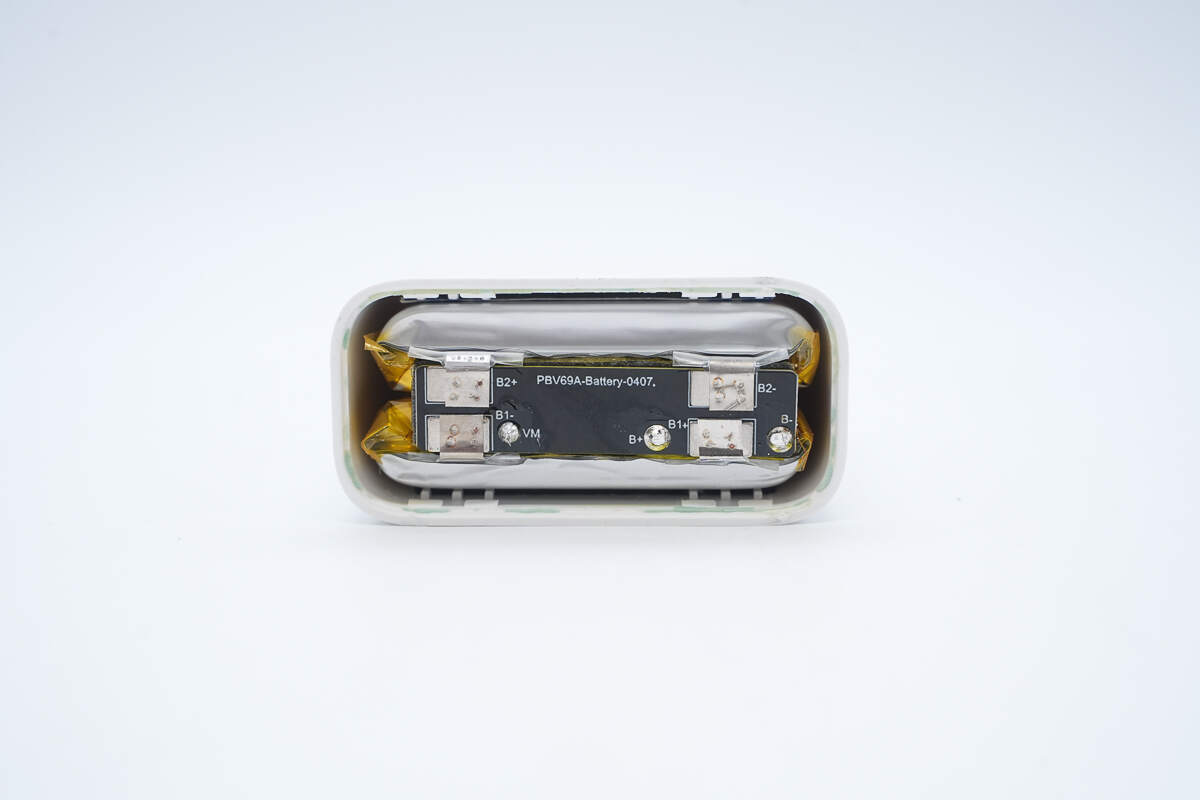

前端连接小板特写。

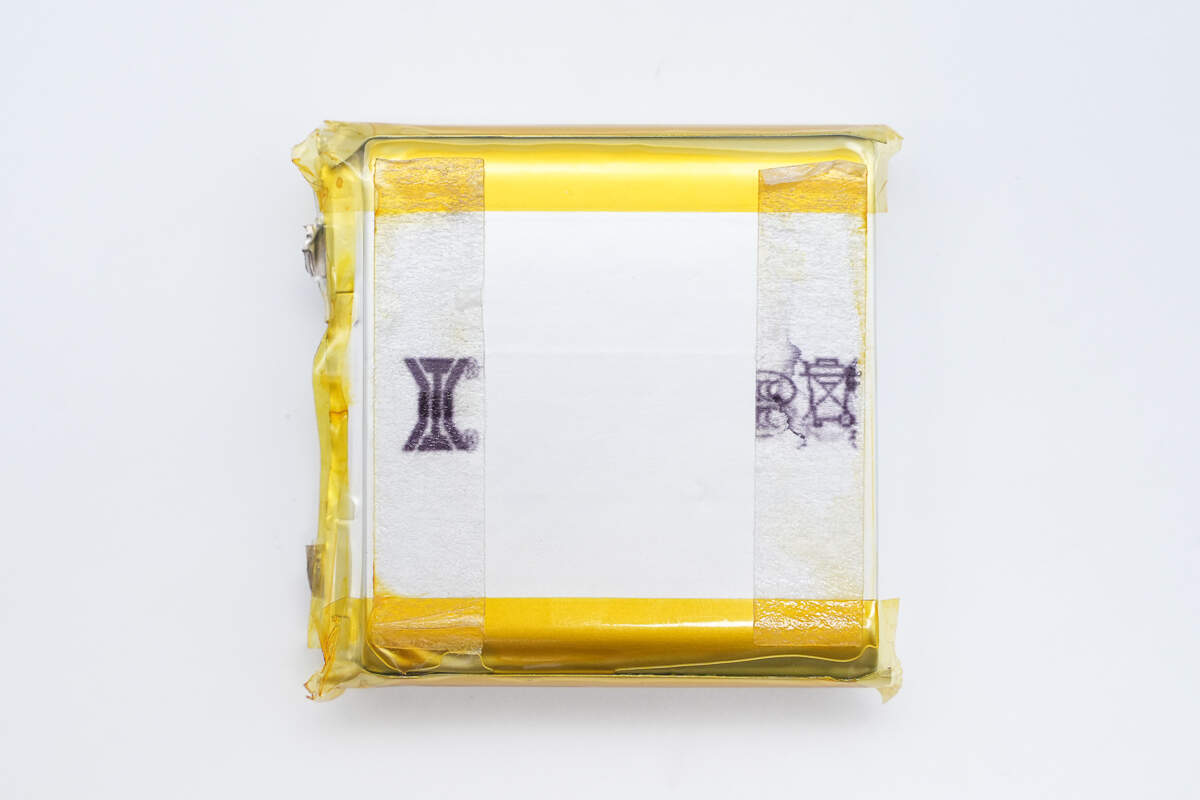

从电池组上未见电芯喷码，无法确定具体品牌型号，但根据右侧标识来看，该电芯通过了3C认证，从产品的容量信息来看，该电芯标称容量为5000mAh.

PCBA模块特写，跟电池组的接触面还贴有麦拉片进行隔离绝缘。

将麦拉片撕开，将PCBA模块与外壳分离。

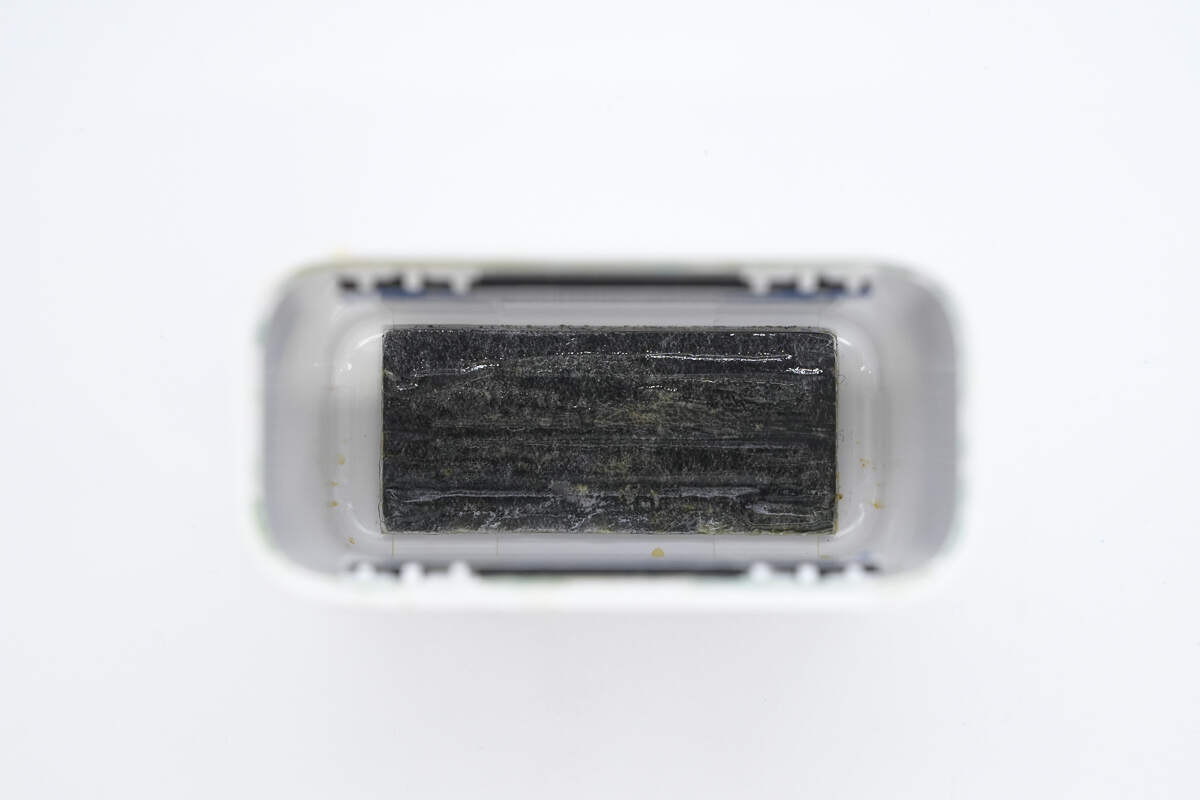

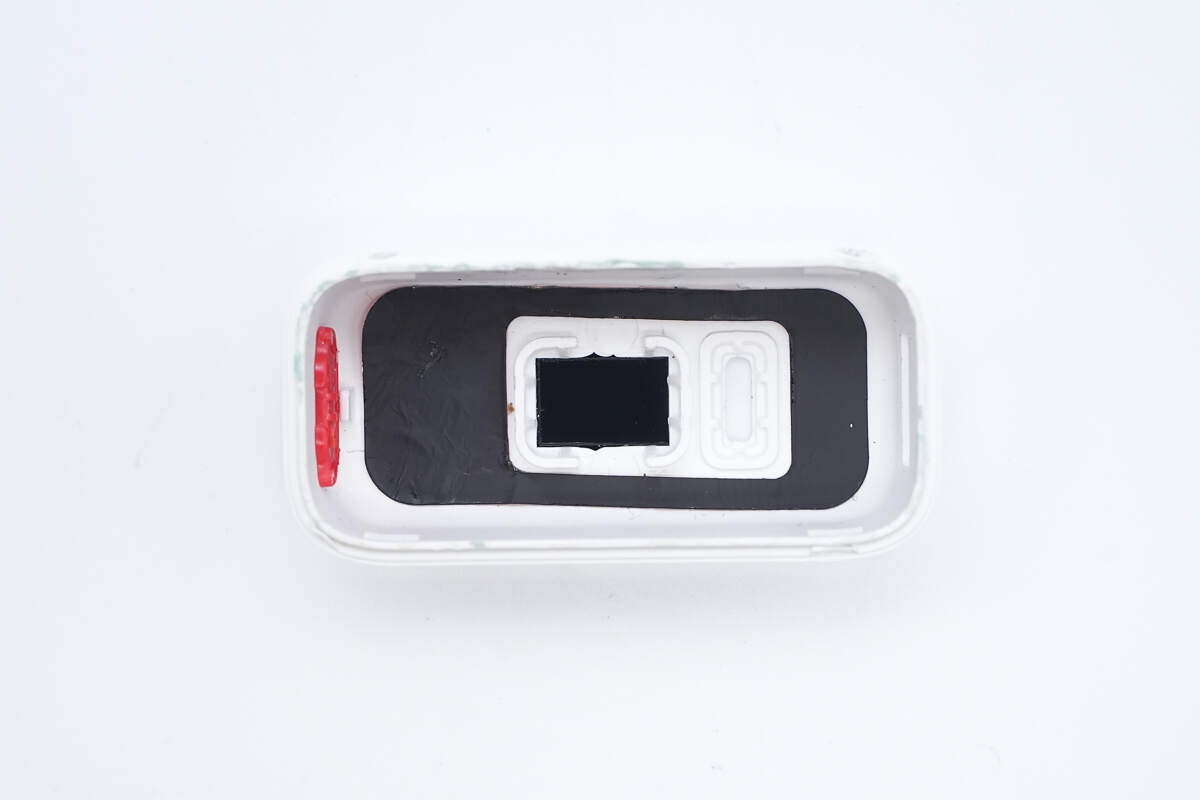

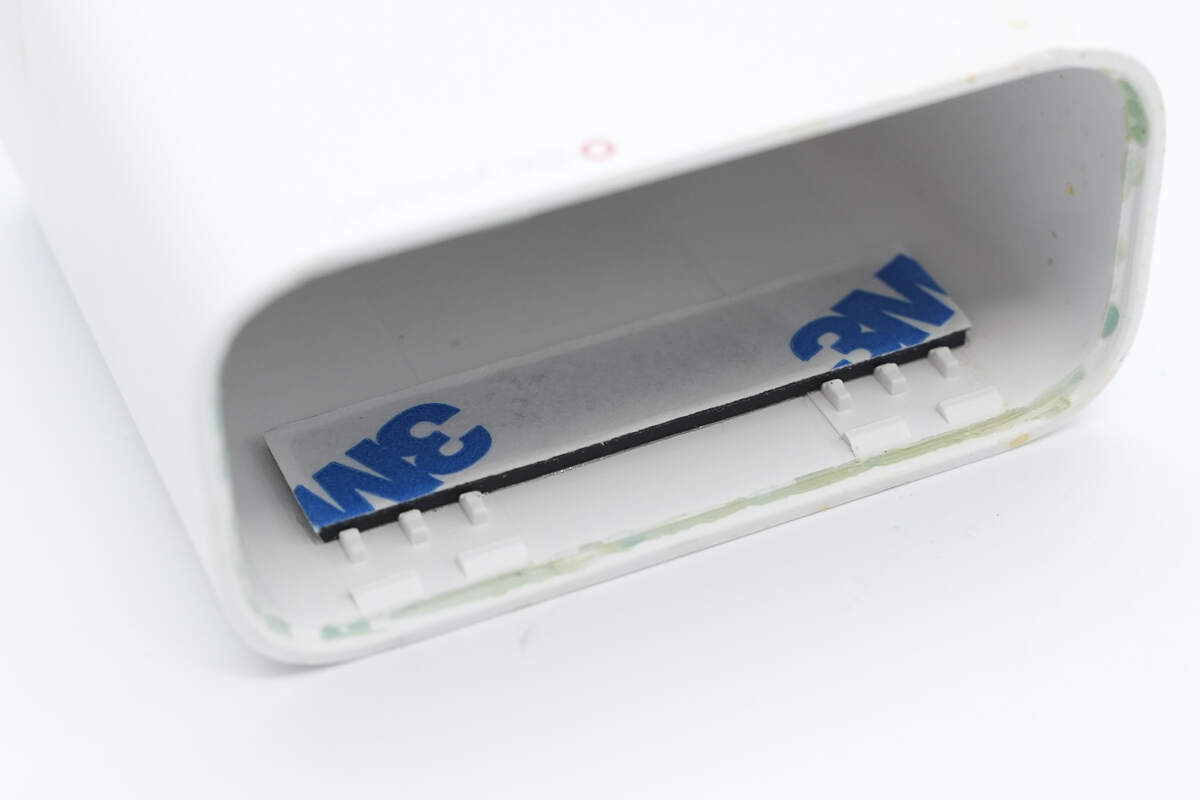

外壳开窗用于将USB-C端口和显示屏透出，内部贴有大面积石墨导热贴纸。

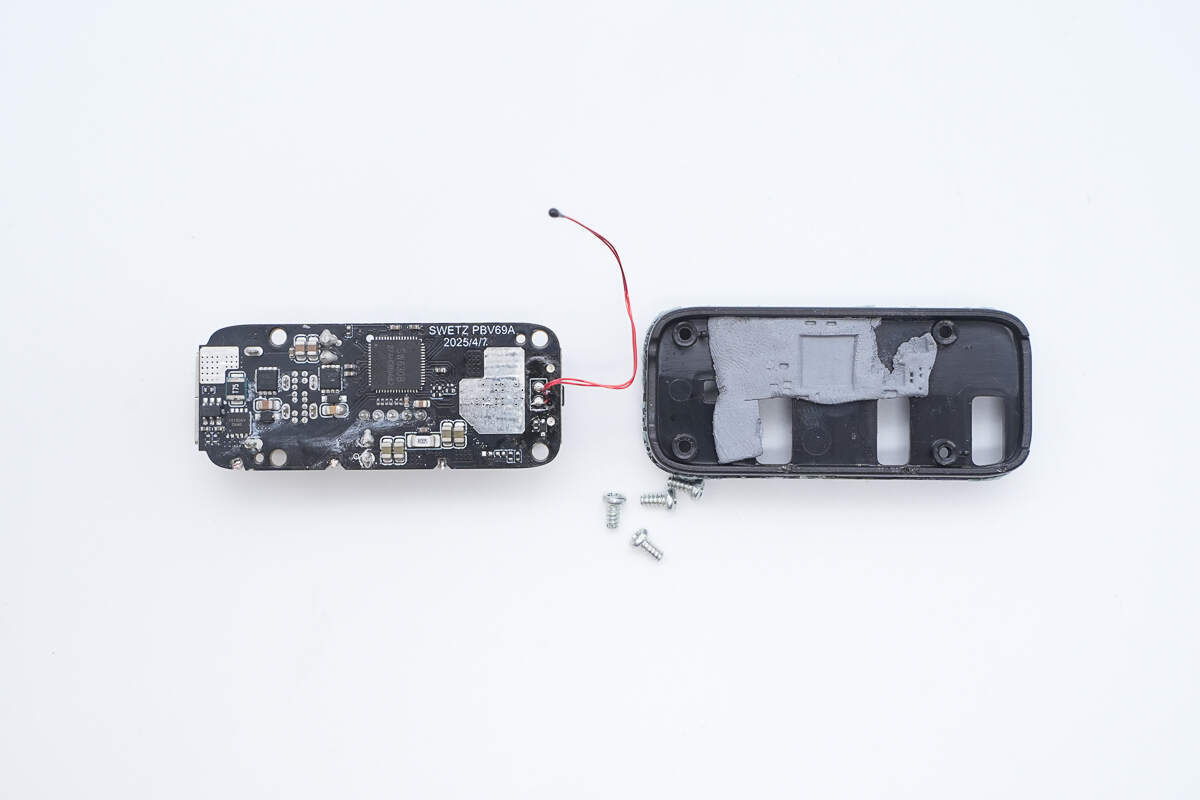

PCBA板跟底下的塑料支架之间通过四颗十字螺丝固定。

将PCBA板跟塑料支架分离，可以看到PCBA板背面主控芯片与VBUS开关管区域覆盖大片导热凝胶。

PCB板正面焊接有同步升降压开关管、升降压电感，并设有数显屏幕，USB-C、USB-A接口以及滤波固态电容。

PCB板背面面焊接有移动电源主控芯片、锂电保护芯片、锂电保护管以及VBUS开关管。

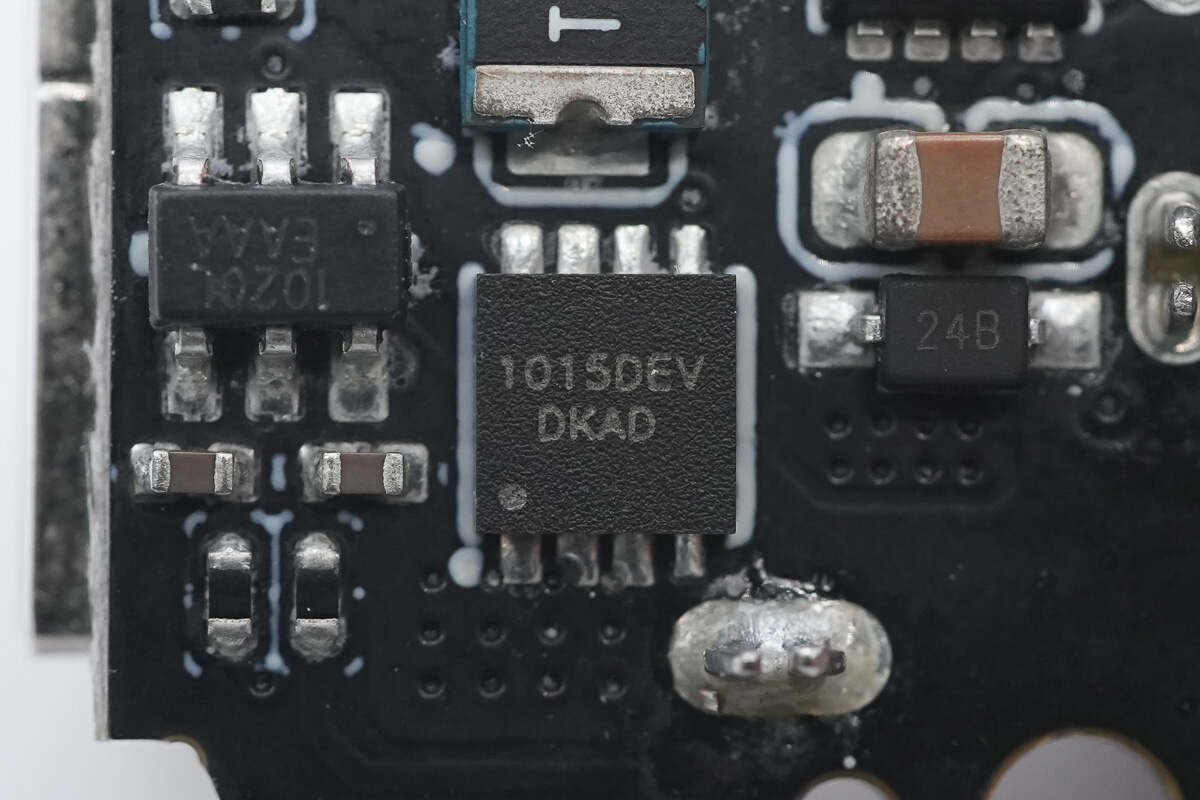

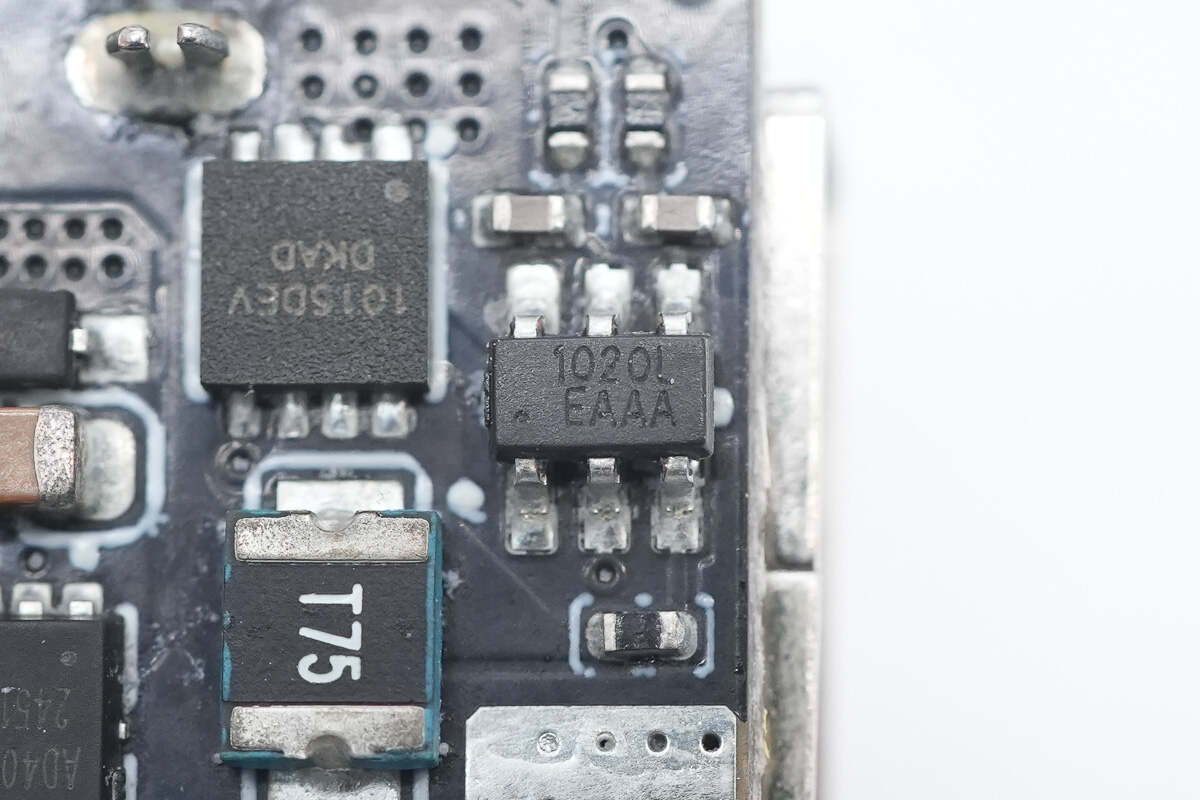

锂电保护芯片来自 iCM创芯微，丝印1020l，实际型号CM1020，这是一颗用于2串锂电池的保护芯片，芯片内置高精度电压检测电路和电流检测电路，支持电池过充电，过放电，充电过电流，放电过电流和短路保护功能，具备25mV过充电检测精度，采用SOT23-6封装。

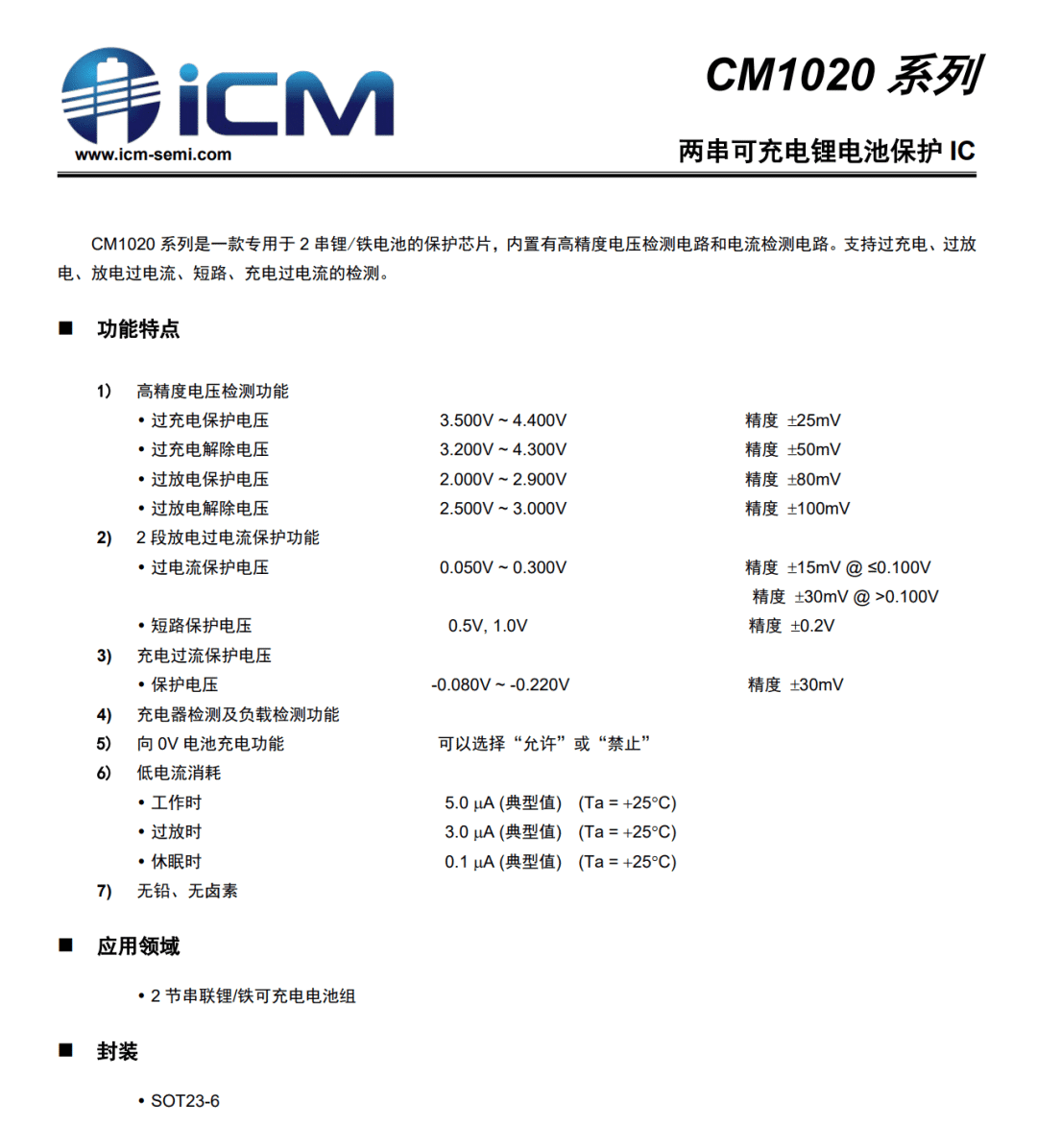

CM1020 详细资料。

旁边的电池保护管丝印1015DEV。

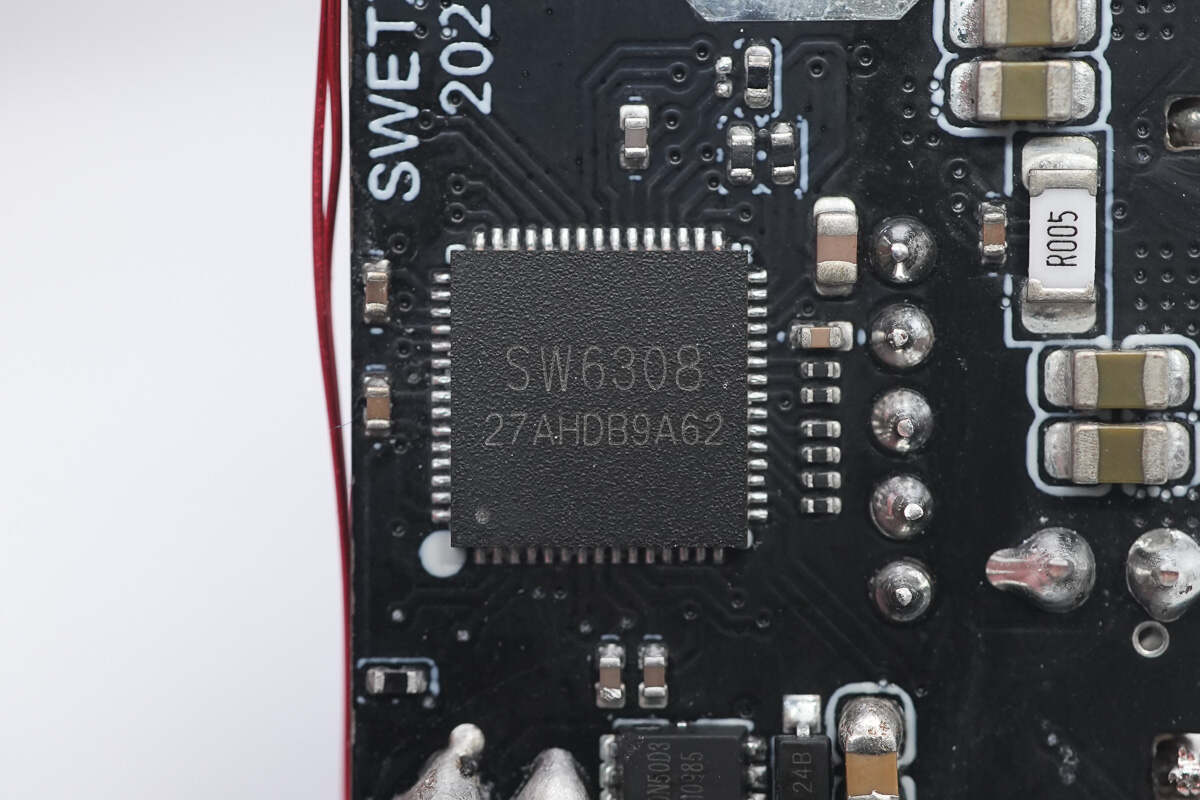

移动电源SOC特写，型号SW6308，来自iSmartWare智融科技。是一款支持USB-C，USB-A和Lightning接口的高性能移动电源SOC芯片，具有4V至26V的输入电压范围，同时支持2-6节电池串联应用，可提供高达45W的输入输出。

SW6308具备广泛的快充协议支持，通过UFCS融合快充标准，支持PD、SCP、FCP、AFC、QC、SFCP等市面主流快充协议，确保出色的兼容性和充电效率。芯片内部集成两颗开关管，支持3-5颗LED电量显示以及188数码管显示，SW6308采用QFN7*7-60封装，外围元件精简。

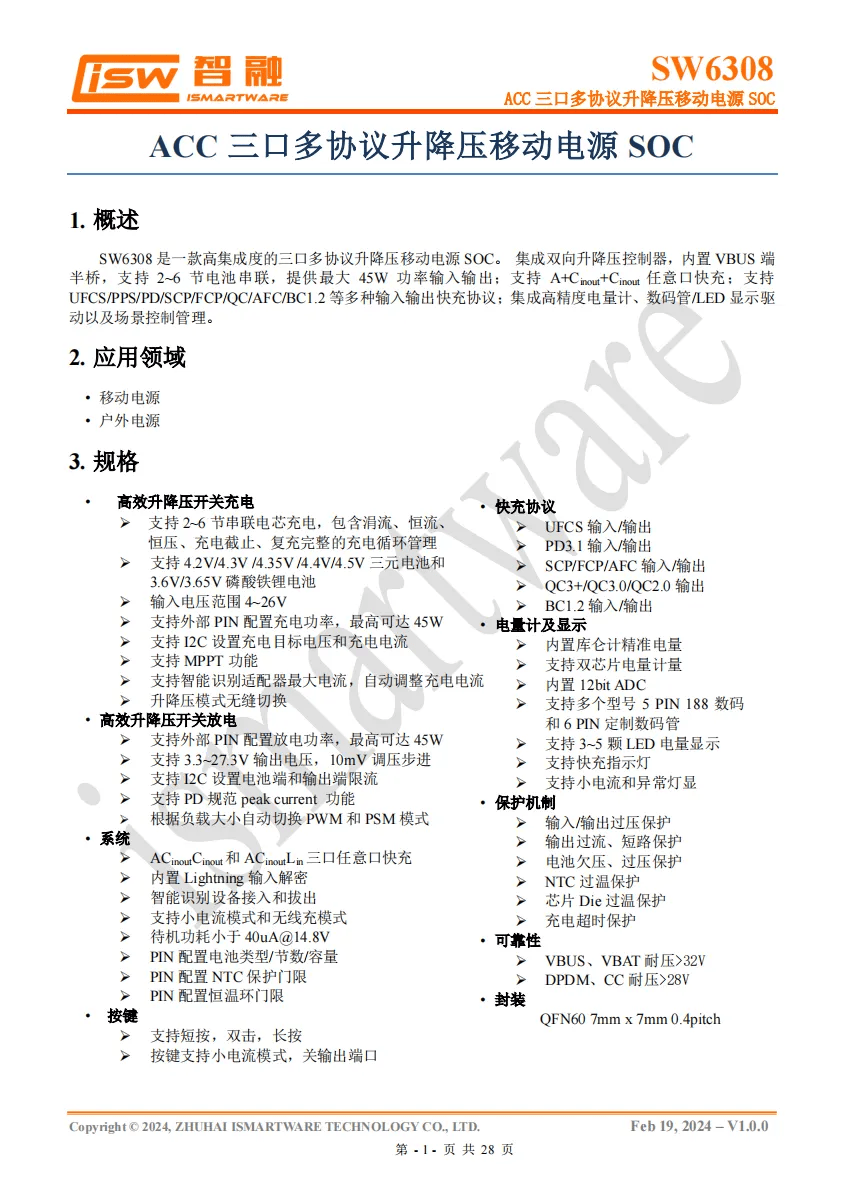

智融科技 SW6308 资料信息。

充电头网拆解了解到，智融科技SW6308此前还被拆解报告：爱沃可10000mAh 30W磁吸自带线充电宝、拆解报告：安克10000mAh自带线充电宝、拆解报告：绿联30W自带线快充移动电源等产品采用，芯片性能质量获客户一致认可。

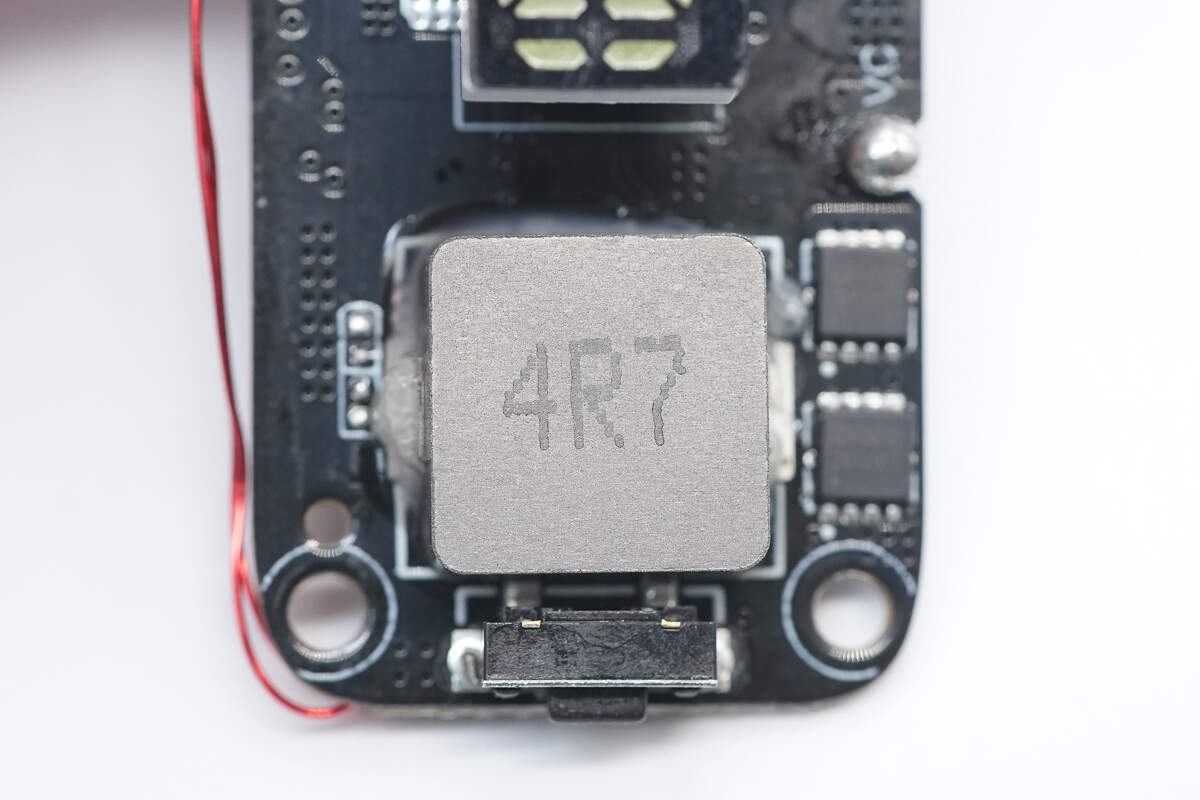

升降压电感特写，规格4.7μH。

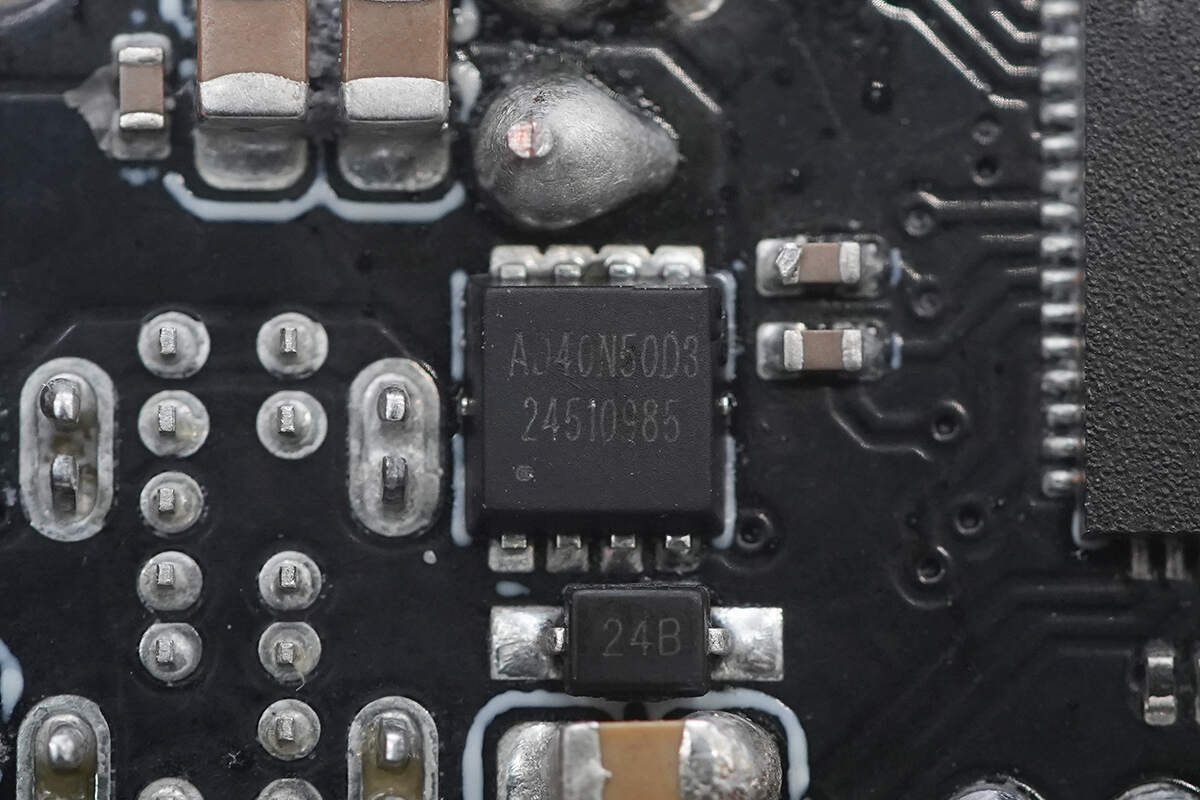

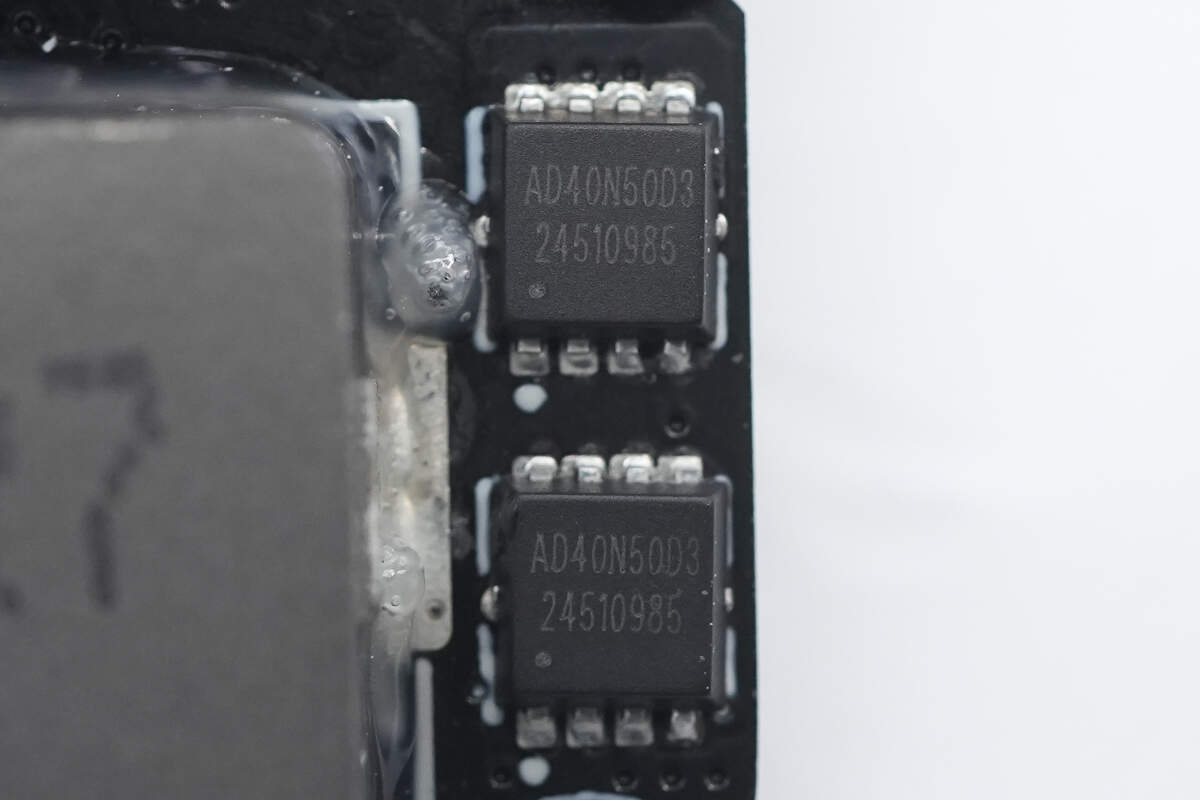

旁边与之搭配的两颗同步升降压开关管特写，型号AD40N50D3，来自Adamant砹德曼，NMOS管，耐压40V，采用PDFN3333封装。配合智融SW6308进行升降压电路控制。

用于USB-C接口的VBUS开关管特写，同样来自Adamant砹德曼，型号AD40N50D3，NMOS管，耐压40V，采用PDFN3333封装。

控制USB-A接口的VBUS开关管型号一致。

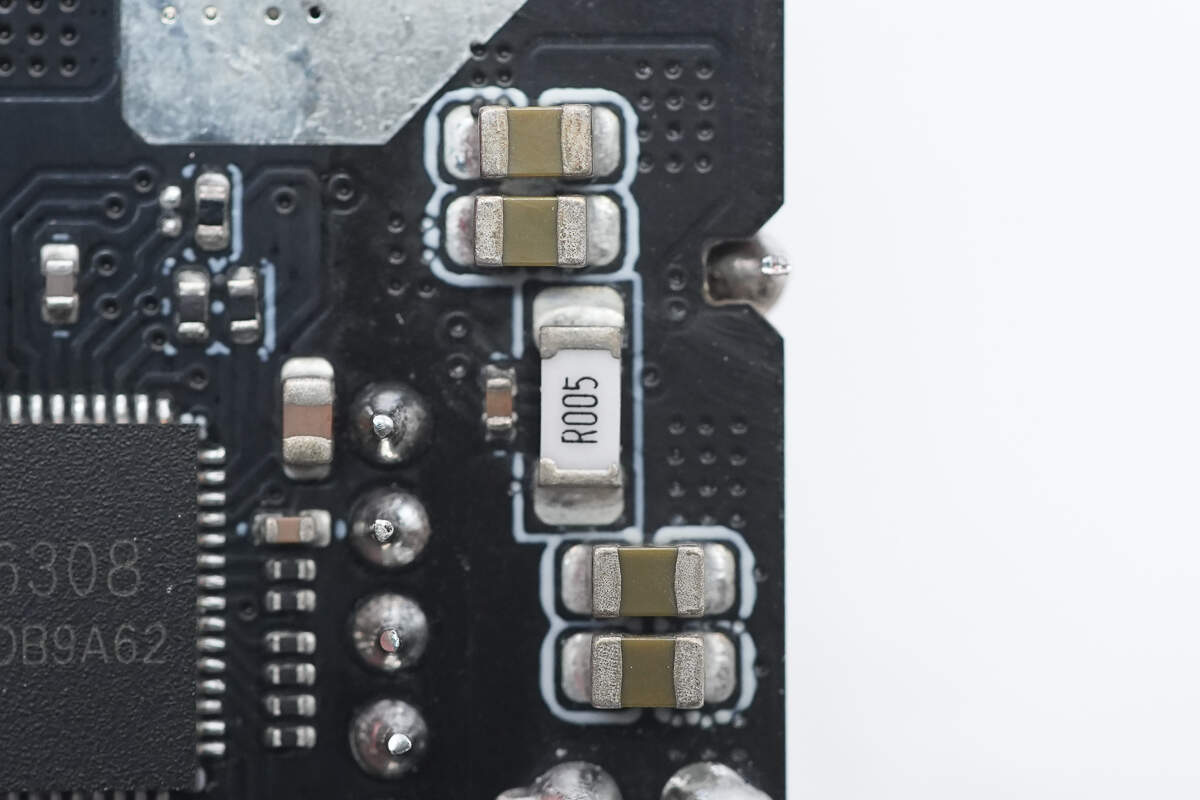

5mΩ电流取样电阻特写。

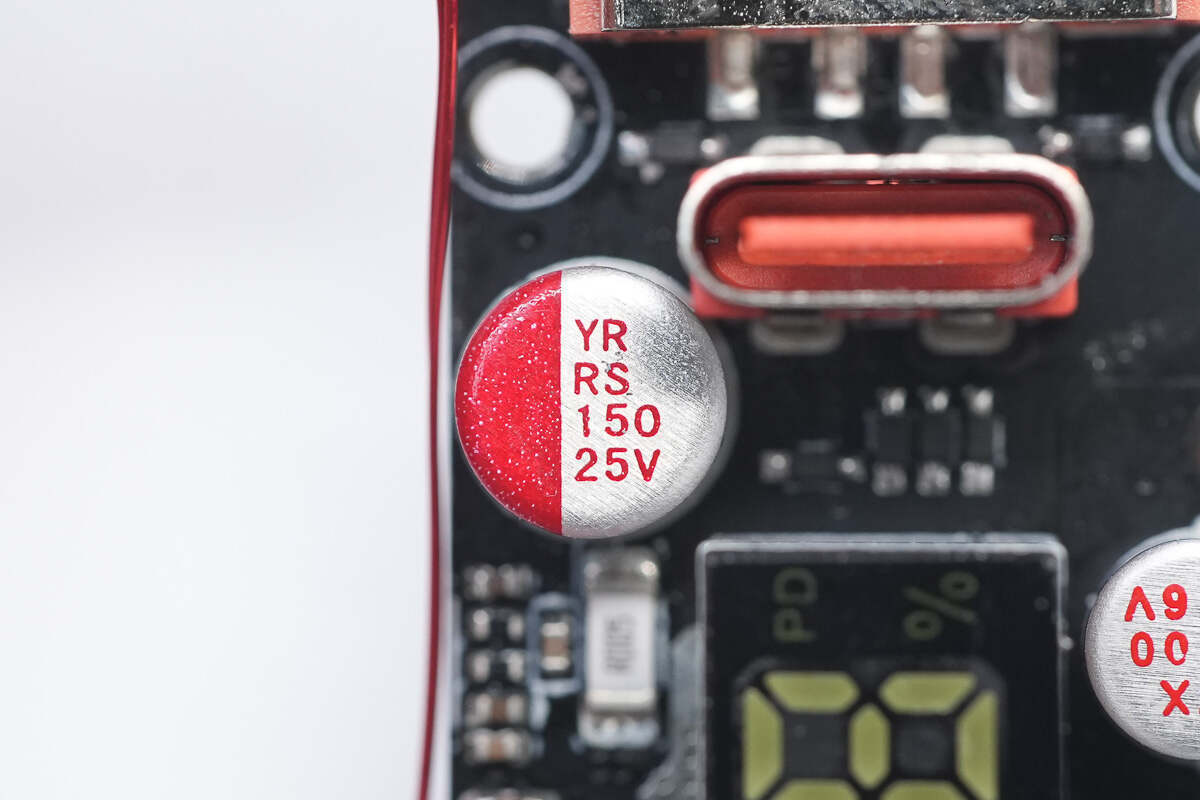

滤波固态电容来自yunrui云睿电子，规格为25V150μF。

另一颗来自YUNXING云星，规格为16V100μF。

数显模组特写。

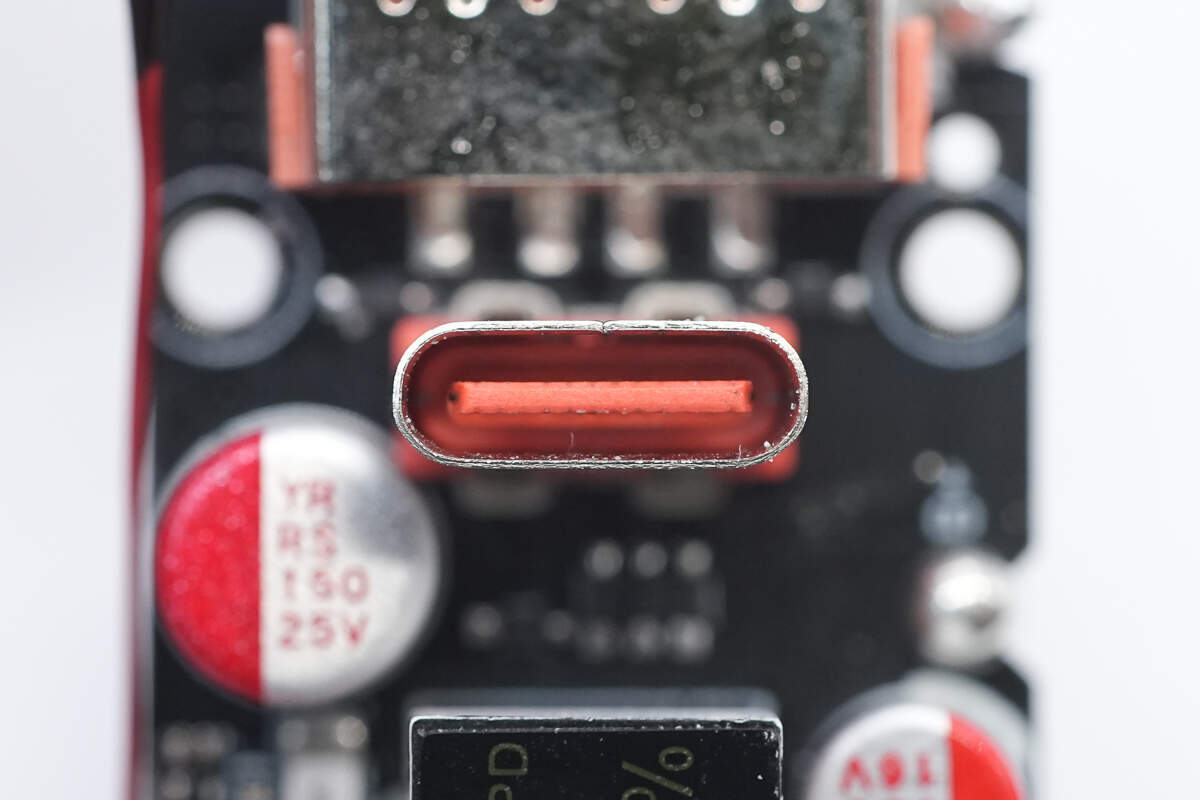

USB-C接口特写，采用红色胶芯。

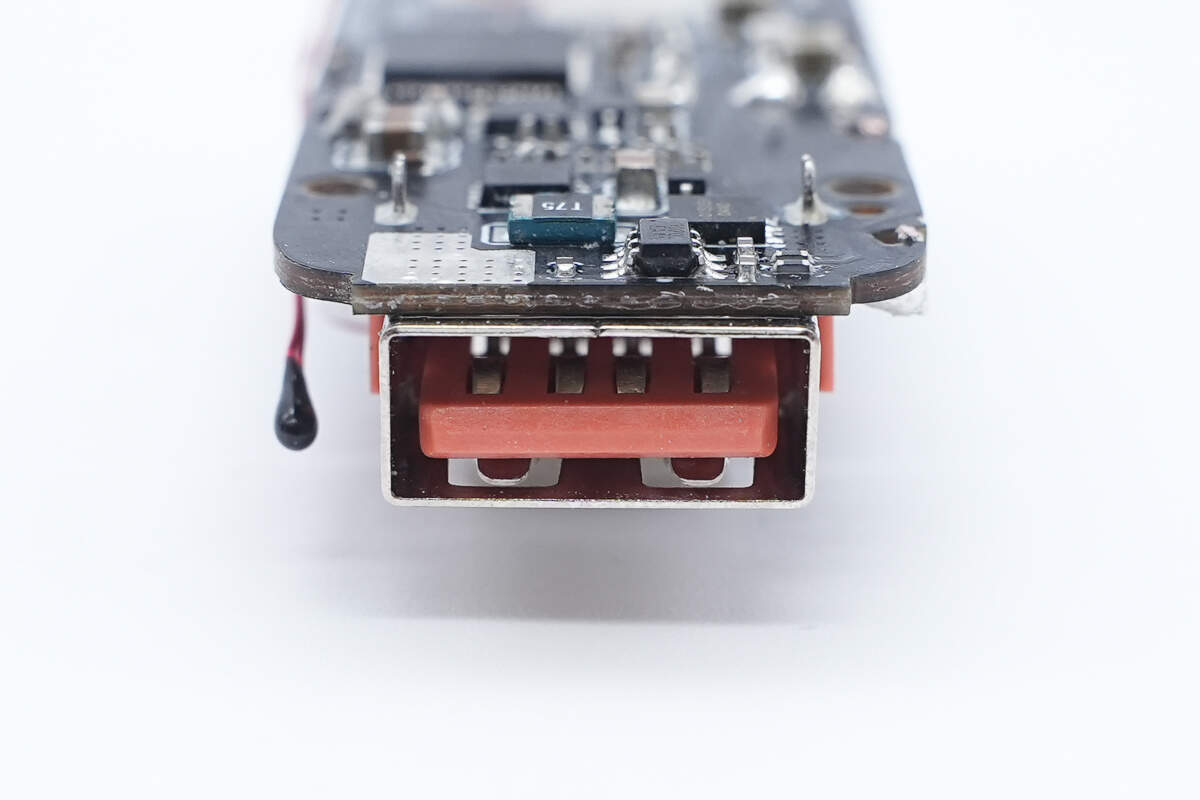

USB-A接口特写，同样采用红色胶芯。

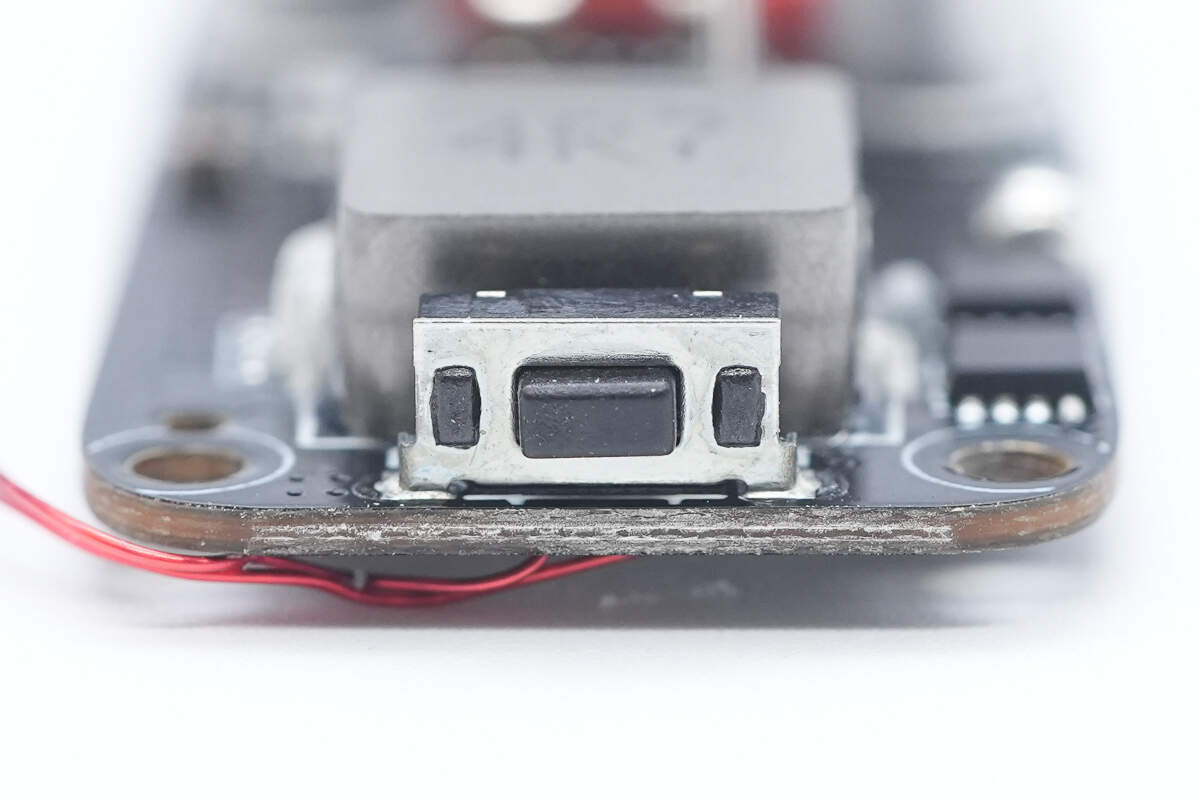

电源键特写，贴片焊接。

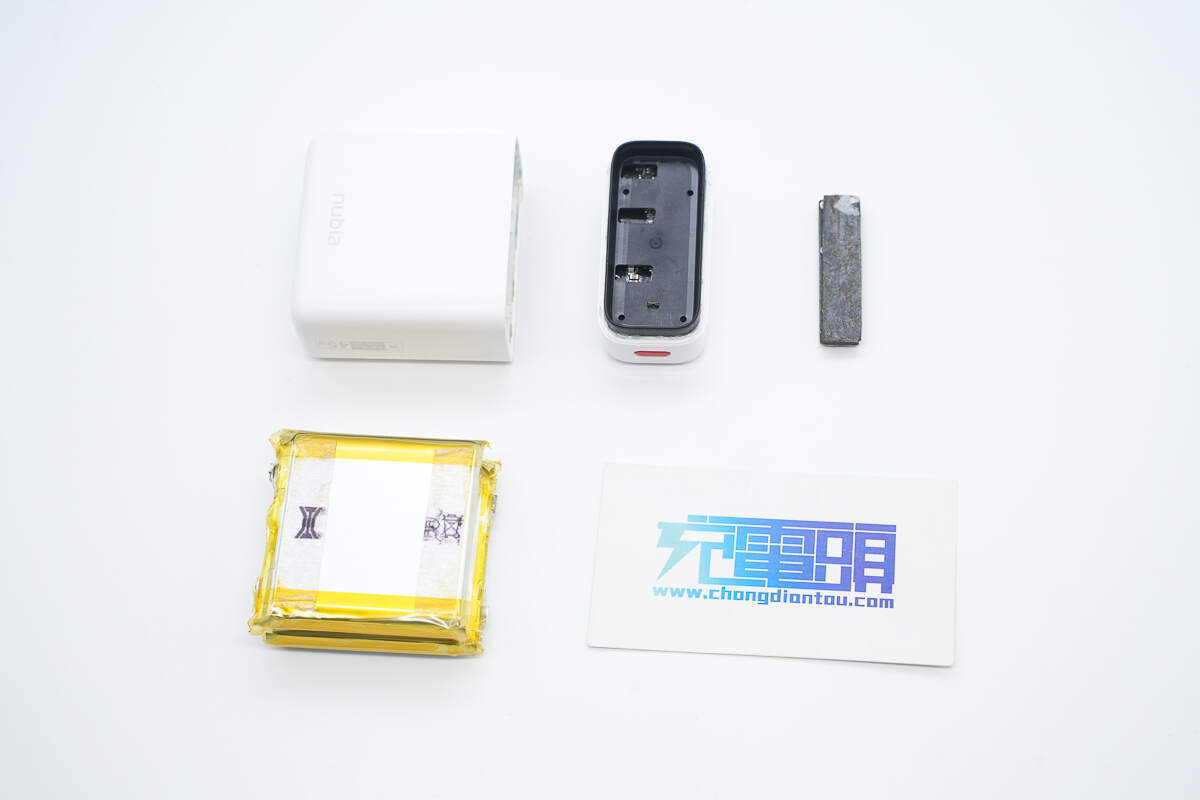

全部拆解完成，来张全家福。

充电头网总结

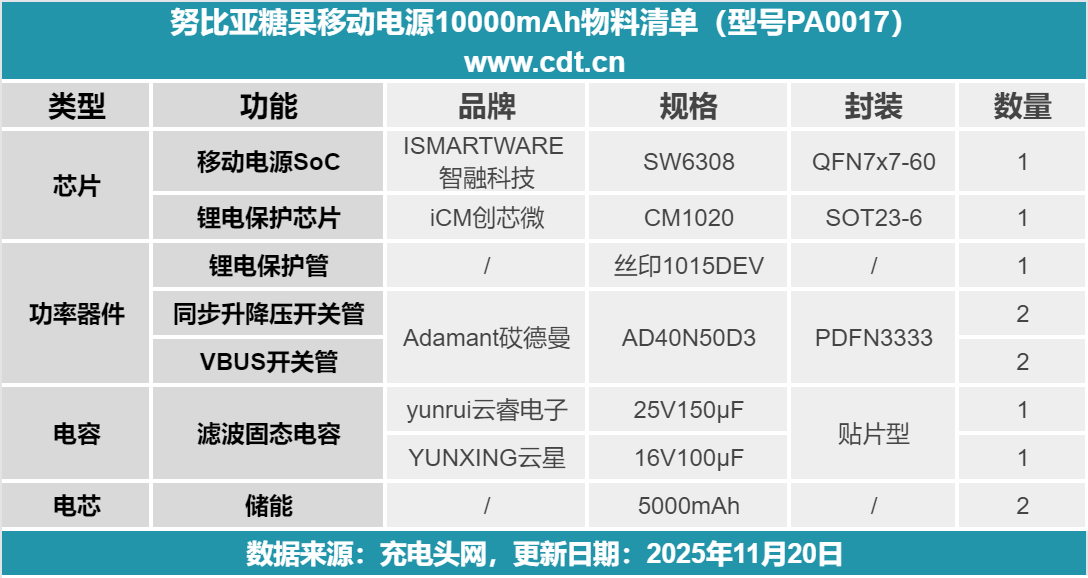

最后附上努比亚糖果移动电源10000mAh的核心器件物料清单，方便大家查阅。

从外观和性能来看，努比亚糖果10000mAh移动电源通体纯白配色搭配上下分层的光滑与磨砂工艺，握持感舒适。机身三围约71.62×58.55×28.29mm，叠加约183.4g的整机重量，在支持45W PD快充和UFCS融合快充的前提下，依然保持了较高的便携性。

产品顶部USB-C最高支持45W PD3.0/PPS输出，USB-A最高33W UFCS/多协议快充，双口协同可覆盖手机、平板乃至轻薄本的快充使用场景；配合约35W输入功率，可实现较快的自充效率。再加上正面数显屏实时显示电量与PD快充状态，再加上兼具挂绳和数据传输功能的短款编织C to C线，整体在外观质感、交互体验和充电性能之间取得了较为均衡的表现。

充电头网通过拆解了解到，电芯模块采用两串软包电芯串联组成，标称5000mAh/7.7V、38.5Wh，并通过3C认证。并通过创芯微保护芯片CM1020进行电池组管理和保护。

内部结构方面，移动电源主控采用智融科技SW6308移动电源SOC，集成双向升降压和多协议快充控制，并内置VBUS端半桥，让产品的集成度大大提高。产品壳体底部及两侧大面积缓冲隔热泡棉负责固定、缓冲与隔热，NTC热敏电阻深入电池组内部实时监测温度，在安全、用料方面都非常实在。
