LTC7897降压型 DC/DC 开关稳压器控制器的简述及特征
创始人
2025-12-08 17:37:21
0次

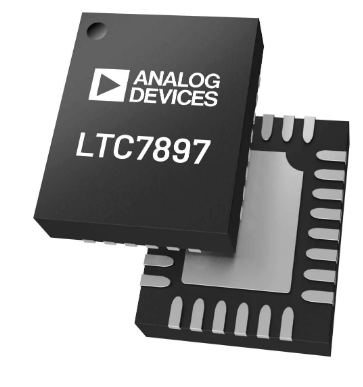

LTC7897 是一款高性能同步降压型 DC/DC 开关稳压器控制器，可驱动全 N 沟道同步硅金属氧化物场效应晶体管（MOSFET）功率级。同步整流可提高能效、降低功耗，并通过降低散热需求简化应用设计。选型vvx→zywbic
凭借宽输入和输出电压范围，LTC7897 不仅支持高降压比，还能实现多种正-负电压转换。其栅极驱动器具备 15 V 绝对最大额定值，提供可调驱动电平和死区时间，可针对具体应用进行优化，从而增强鲁棒性与灵活性。
LTC7897 的栅极驱动电压可在 5 V 至 10 V 范围内可选调节，以兼容逻辑电平或标准阈值 MOSFET。通过外部电阻可优化死区时间，为设计留足余量，或进一步提升效率并支持高频工作。
主要特性
宽输入电压范围：4 V 至 135 V（绝对最大值 140 V）
宽输出电压范围：0.8 V ≤ VOUT ≤ 135 V（绝对最大值 140 V）
可调栅极驱动电平：5 V 至 10 V（OPTI-DRIVE，绝对最大值 15 V）
可调驱动器欠压锁定（UVLO）
自适应或通过电阻可调死区时间
分离输出栅极驱动器，可独立调节开通与关断驱动强度
支持 100% 占空比运行
低静态电流：5 μA（48 V 输入降至 3.3 V 输出）
扩频频率调制
可编程频率：100 kHz 至 2.5 MHz
可同步频率：100 kHz 至 2.5 MHz
28 引脚（4 mm × 5 mm）QFN 封装
典型应用
工业电源系统
军用/航空电子设备
通信电源系统
