什么是剩余电流？

是指低压配电线路中各相（含中性线）电流矢量和不为零的电流。通俗讲当用电侧发生了事故，电流从带电体通过人体流到大地， 使主电路进出线中的电流I相和I中的大小不相等，此时电流的瞬时矢量合成有效值称为剩余电流。

程瑜 187 0211 2087

剩余电流产生的原因是什么？

剩余电流产生的原因有很多，例如：

①导线绝缘层老化破损；

②导线安装施工不规范，如导线不穿阻燃管，直接埋于墙内等；

③导线施工质量粗糙，偷工减料，使用钢管穿线时钢管内壁刮伤导线绝缘层；

④电气设计不当，包括使用者随意增加负荷，造成导线过负荷而发热，导线绝缘层老化失效；

⑤线路受自然条件影响，如导线碰树，大风吹断导线，空气潮湿导致导线绝缘水平下降；

⑥各种人为的破坏造成断线等。

剩余电流的危害主要有哪些？

剩余电流的大小意味着漏电的严重程度，线路中有电流经过时，线路会发热 ，当线路中剩余电流过大时，线路的温度会不断地升高，甚至是烧毁线路，引起电气火灾事故， 严重威胁着生命及财产安全。

剩余电流保护原理是怎样的？

剩余电流式电气火灾监控探测器利用电流互感器检测电流的原理来检测剩余电流的大小，以防止电气火灾的发生。

保护原理如图所示：图中IA、IB 、IC为相电流，IN为中性线电流，Id为相线在a点的对地剩余电流，S 为任一封闭面。

根据基尔霍夫定律，流入任一封闭面S的电流有效值相量之和等于零，则有IA+IB+IC-IN-Id=0整理得IA+IB+IC-IN=Id 。在正常情况下，三相电流的矢量和与N 线中流过的电流大小相等，方向相反，相互抵消。

但是如果线路绝缘劣化或其它原因 导致A相线在a点产生对地电流，则在图中的S处电流互感器的线圈中将感应出与剩余电流Id大小成正比的电流， 其数值大小反映了配电线路及电气设备中电流的泄露情况。

漏电断路器就是利用上述原理，由零序电流互感器CT，漏电检测电路，脱扣器组成。被保护电路有漏电或人体触电时，只要漏电或触电电流达到漏电动作电流值，零序电流互感器的二次绕组就输出一个信号，经过集成电路放大器放大后送给CPU，CPU输出驱动信号使漏电脱扣器动作驱动断路器脱扣，从而切断电源起到漏电和触电保护作用。

18702112087

剩余电流保护数值一般怎样划分？

①当漏电电流在30毫安时，这时配套的漏电保护属于人身安全防护，它用于防止人身触电；

②当漏电电流在30到100毫安之间时，漏电保护属于兼有人身安全防护和电气火灾防护；

③当漏电电流大于100毫安时，漏电保护属于电气火灾防护。当提及的漏电电流为800毫安，属于较为严重的可能引起电气火灾的防护报警，应当仔细检查。

安科瑞剩余电流动作继电器介绍

剩余电流继电器特别适用于学校、商厦、工厂车间、集贸市场、工矿企业、国家重点消防单位、智能大厦与小区，地铁、石油化工、电信及国防等部门用电的安全保护。

1

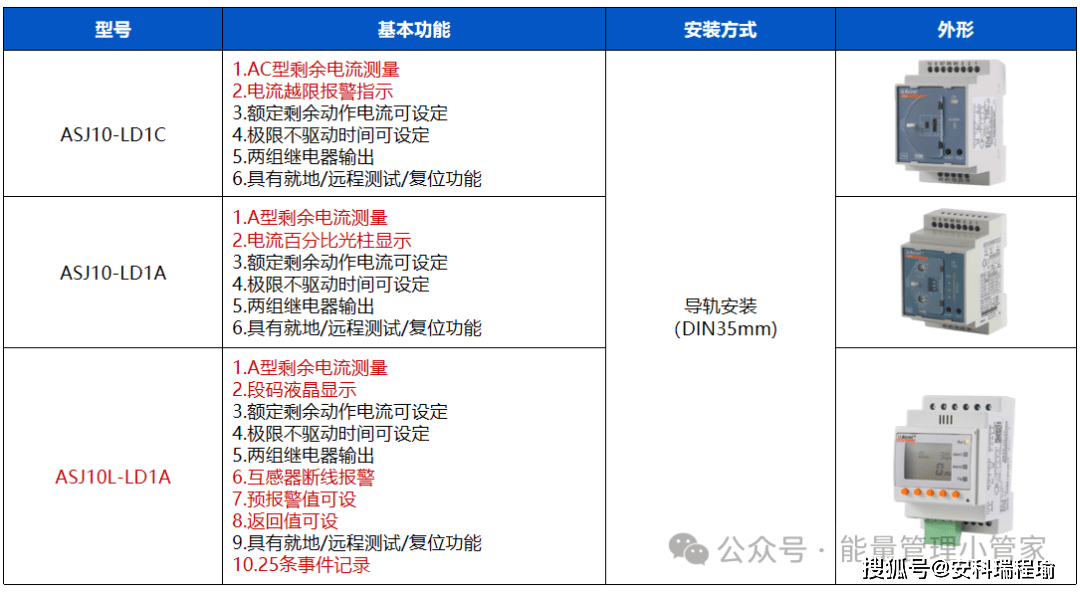

产品型号与规格

2

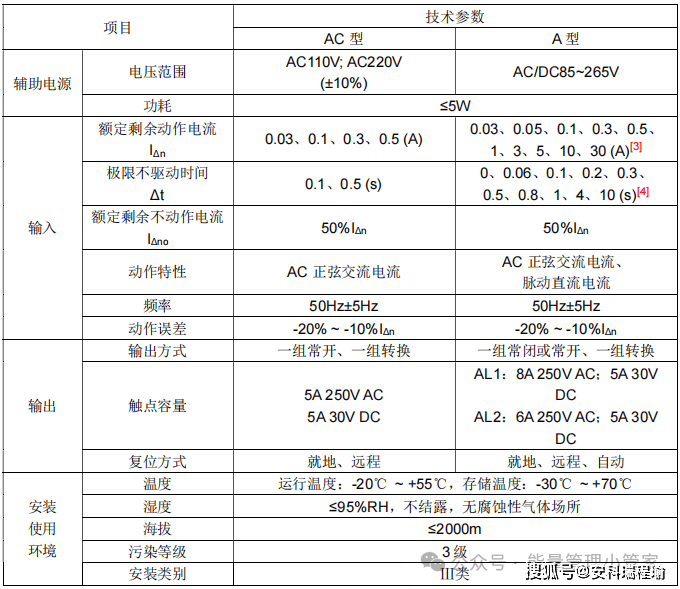

技术指标

注：①ASJ10L- LD1A 额定剩余动作电流 IΔn 为 10mA-30A 连续可调；

②ASJ10L- LD1A 极限不驱动时间Δn 为 0-10S 连续可调。

3

外形及安装尺寸

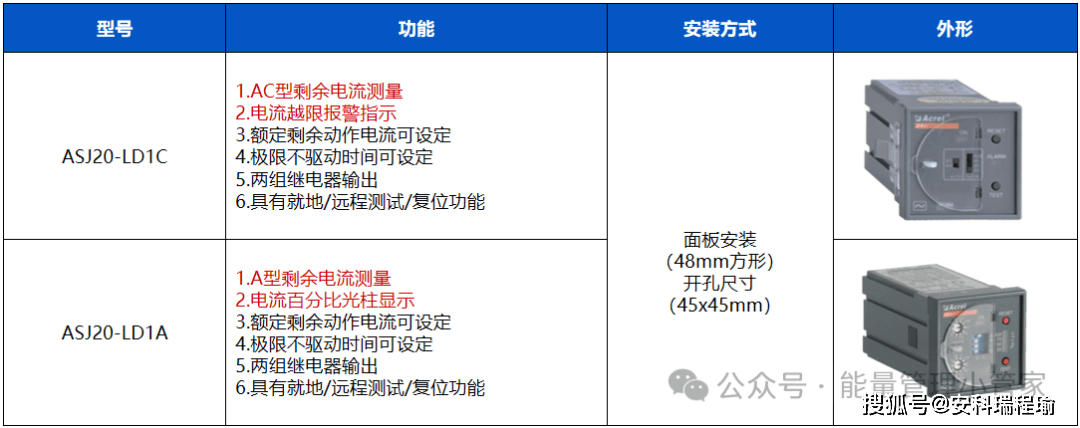

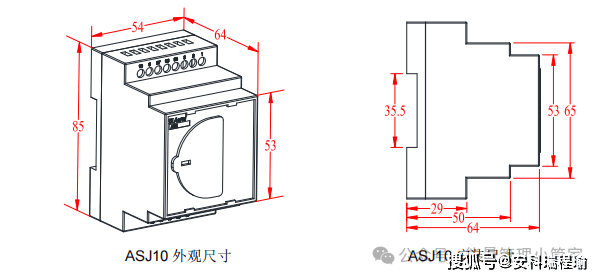

系列剩余电流继电器外型及安装尺寸如下图所示（单位：mm）。

ASJ20 系列外形及开孔尺寸 ASJ10 系列外形及安装尺寸

4

应用说明

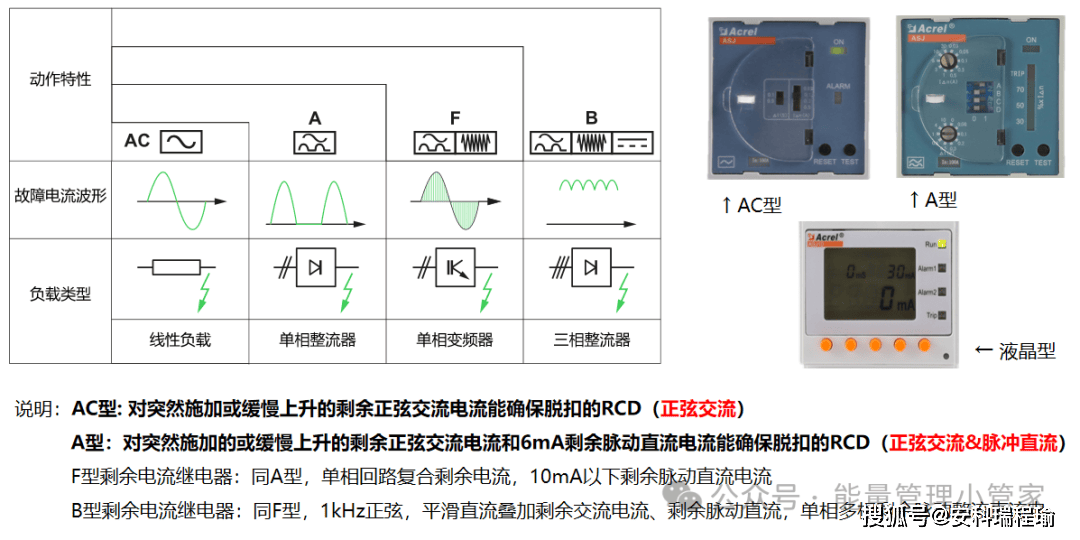

1）该装置主要应用于系统保护，作为直接电击、间接电击、电器火灾以及分级保护的防护。在直接电击防护中只作为补充防护，此时额定剩余动作电流不超过 30mA

2）下列设备和场所必须安装保护装置：移动式电器设备及手持式电动工具，生产用的电器设备，施工工地的

电气机械设备，安装在户外的电器装置等。

3）额定剩余动作电流应充分考虑系统正常泄漏电流值。一般不小于正常实测泄漏电流最大值的 2-4 倍：分支线

4 倍；支线 2.5 倍；干线 2 倍。根据经验公式：

单相回路：In/2000（照明）

三相回路：△n≥In/1000（动力或动力照明混合）式中 In 为线路最大供电电流。

4）为了保证分级保护动作的选择性，上下级间的电流和时间配合应符合下列规定：

In1（上级）≥n2（下级）

tF（上级 ASJ 返回时间）＞tFa（下级 分断时间），时间差不小于 0.2s。

一般分支线和末端：30～100mA、≤0.1s；支线：300500mA、0.20.8s；

干线：500~1000mA2s

1

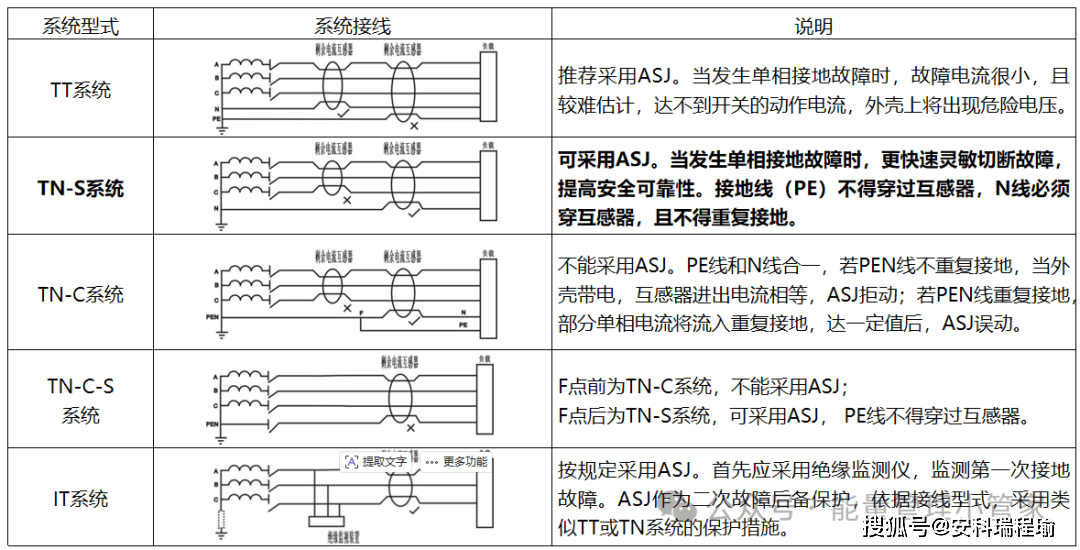

系统选用说明如下表所示

：

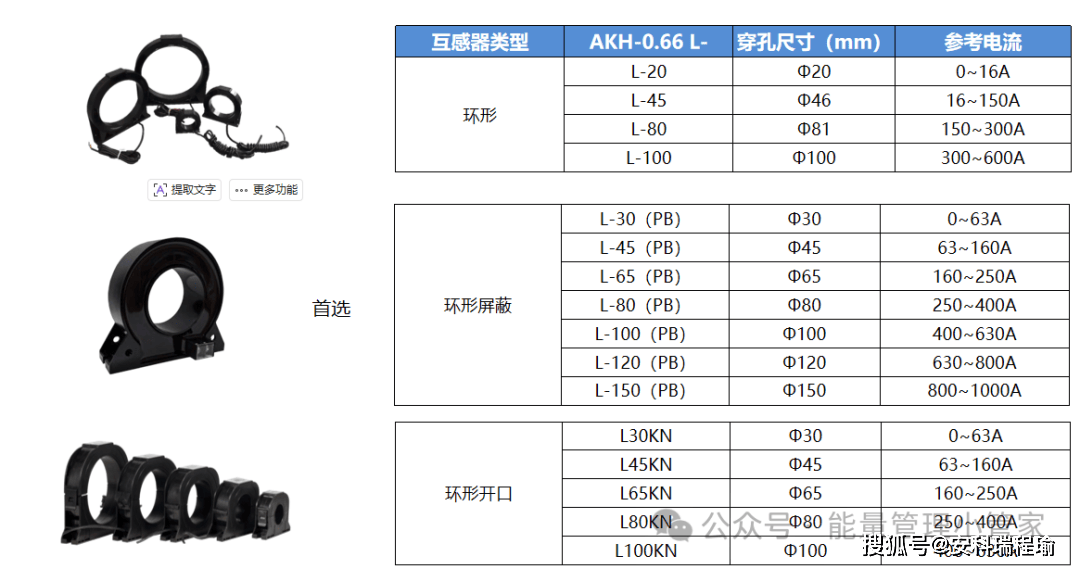

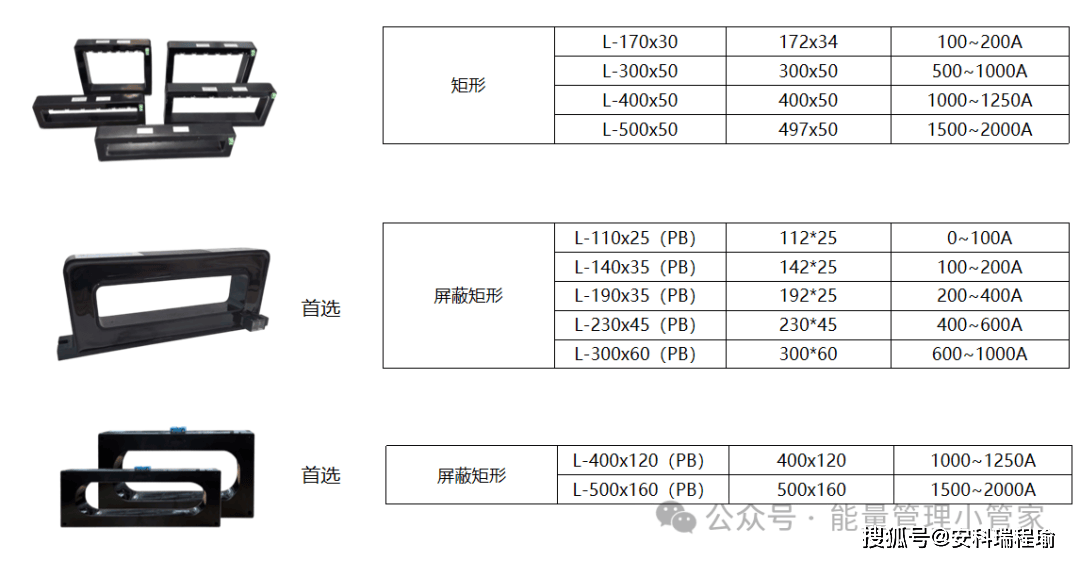

6）剩余电流互感器选用说明
