一、核心参数

额定电压：适用于交流电压至380V及以下，频率为50Hz的电路。

贯穿孔孔径：Φ40mm，即三相四线制电流为250A的电路中适用，可适配不同规格的电缆或铜排。

额定漏电不动作电流：为额定漏电动作电流的一半，避免误动作。

漏电动作时间：

快速型：动作时间小于0.1秒，适用于对响应速度要求高的场景。

延时型：动作时间有0.1秒、0.2秒、0.5秒、1秒、2秒等多种可选，避免瞬时干扰导致的误动作。

触点形式：具有一组常开常闭可转换触头，触点容量大，能断开不大于250V，时间常数为5±0.75mS的直流有感负荷电路为50W；电压不大于250V的交流电路为50VA。继电器可长期接通5A。

互感器孔径：除Φ40mm外，还提供25mm、45mm、75mm、100mm、150mm、160mm、220mm或方形非标等多种规格，以满足不同线径的需求。

功耗：在额定电压下，功耗不大于5W，低功耗设计。

绝缘性能：

绝缘电阻：继电器各导电端子连在一起对外露的非带电金属部分或外壳之间，用开路电压500V的兆欧表测量其绝缘电阻不小于10MΩ。

耐压：继电器各导电端子连在一起对外露的非带电金属部分或外壳之间，能承受2000V（有效值）交流电压，历时1分钟试验而无绝缘击穿或闪络现象。

环境温度：工作温度范围为-10℃~+50℃，部分型号支持-25℃~+70℃，湿度≤90%，海拔≤2500m，适应性强。

二、功能特性

漏电检测与保护：通过零序电流互感器实时监测电路中的漏电电流，当电流超过整定值时，触发出口继电器动作，切断主电路或发出报警信号，防止设备事故、电气火灾及间接触电。

分级保护：支持动作时间分为快速型和延时型，可与下一级的快速动作型漏电保护器配合使用，以达到漏电分级保护的目的，避免越级跳闸，提升系统稳定性。

报警功能扩展：可配备蜂鸣器、信号灯等各种声光器件，组成漏电报警装置，实时反馈故障状态。

自检与试验功能：内置试验回路（电阻+按钮），可模拟漏电状态，便于定期测试功能正常性。

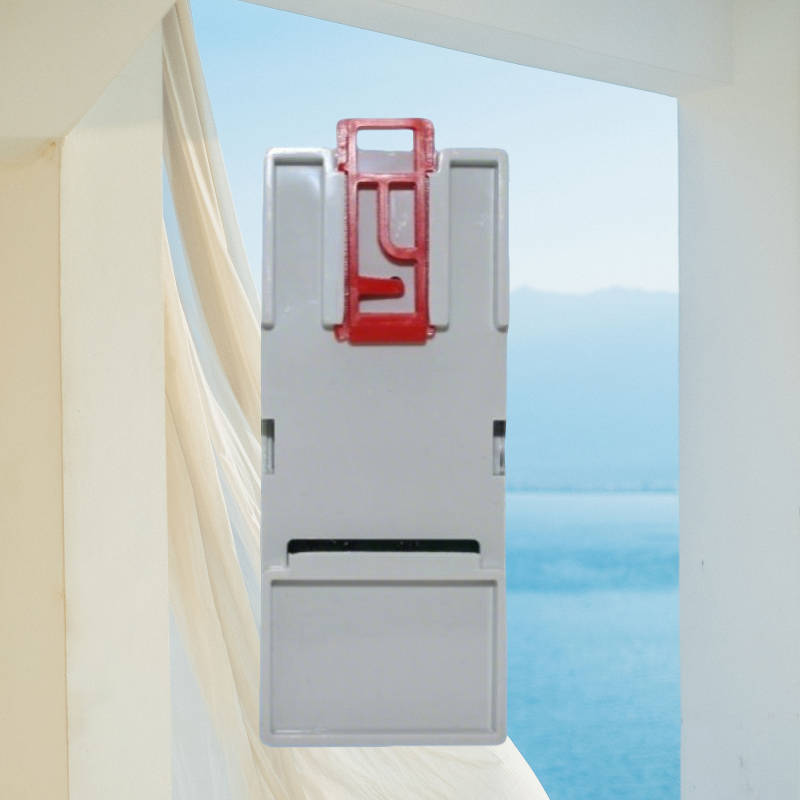

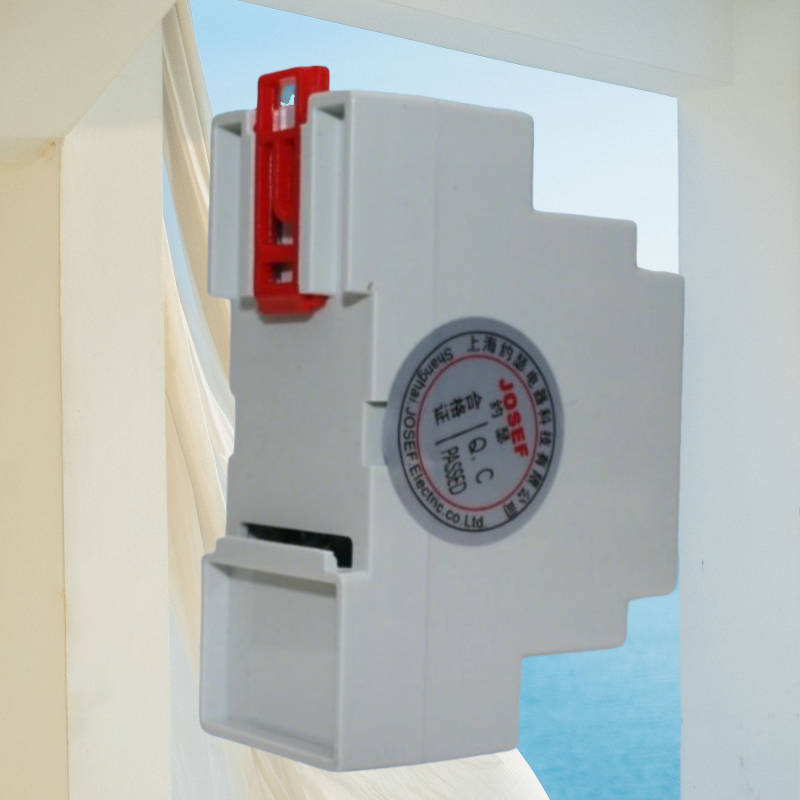

安装方式：支持35mm标准导轨安装或嵌入面板安装，体积小巧，节省空间且便于维护。

JD3-40/23\AC220V\0.05-0.5A

JD3-70/23\AC220V\0.05-0.5A

JD3-200F 300mA

JD3-40/234

JD3-40/33

JD3-40/333

JD3-40/334

JD3-40/43

JD3-40/433

JD3-40/434

JD3-70/13
