LS8126J 内置 MOS QR‑PSR 芯片：ESOP‑6 封装，中小功率适配器无光耦方案设计指南
中小功率隔离适配器，传统硬开关 PSR 在重载时开关损耗大，EMI 整改工作量大；QR 准谐振架构可以实现谷底开通，降低开关损耗、改善 EMI 表现。 无锡曜硅 CHIPHONOR LS8126J 为 ESOP‑6 封装内置高压 MOS 准谐振 QR 原边反馈 PSR 控制器；省去光耦与 TL431；支持恒压恒流工作模式，可配置输出线缆补偿，改善长线线材输出压降；内置软启动、前沿消隐 LEB；VDD 过压欠压保护，FB/CS 管脚开路短路保护，输出短路自动重启；适配隔离反激充电器、适配器；该芯片已经完成大批量整机验证与规模化上量，国内多家头部电源 ODM、整机制造企业将其导入主力量产项目，市面多款消费类终端产品采用此套方案；粤华信为无锡曜硅 CHIPHONOR 全国总一级代理商，提供规格书、参考电路、样品评估以及 FAE 整机调试支持。

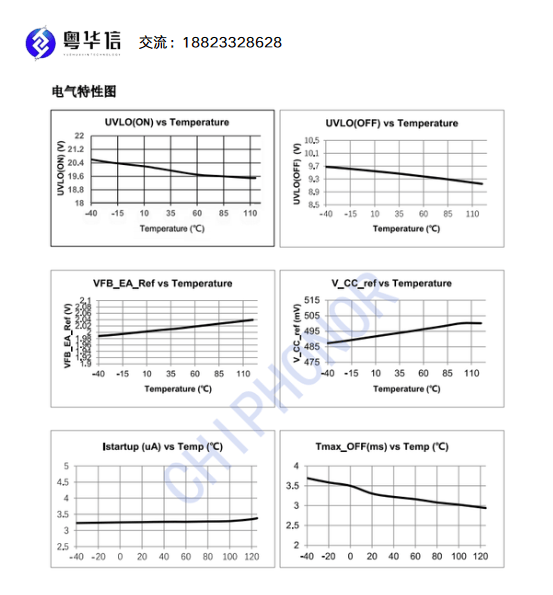

LS8126J 核心参数简表

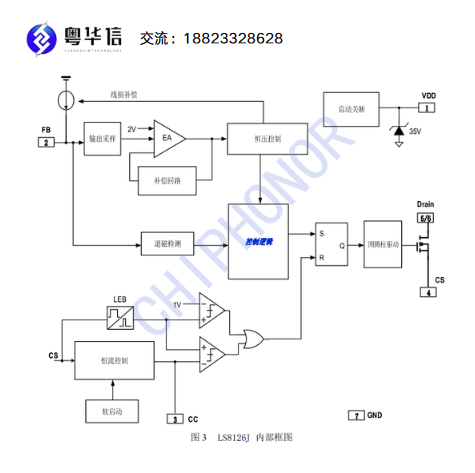

方案核心亮点
1、QR 准谐振谷底开通：MOS 管谷底开通，降低开关损耗，提升整机效率，改善 EMI，减少磁环、X/Y 电容调试工作量。
2、可配置输出线缆补偿：针对不同长度输出线材，调整补偿参数，改善满载时终端电压跌落，适配不同线材规格项目。
3、内置前沿消隐 LEB=500ns：CS 引脚抑制开关尖峰干扰，常规工况可以省去外部 RC 滤波，精简 BOM。 4、完备管脚诊断保护：FB、CS 管脚开路短路均可触发保护，提升大批量生产整机可靠性，降低不良率。
硬件设计实操要点
1、VDD 供电电容紧靠 VDD 与 GND 管脚，抑制供电纹波，防止 UVLO 误触发；
2、CS 采样电阻严格按照规格书恒流公式计算：\(I_{cc}(mA)=\frac{N}{2} × \frac{500(mV)}{R_{CS}(\Omega)}\)，实现目标恒流点；
3、FB 分压网络靠近 FB 管脚，走线远离变压器高压动点，规避噪声耦合造成输出电压漂移；
4、ESOP‑6 的 D（MOS 漏极）管脚充分铺铜，做好散热管控，芯片表面温度不长期超过 135℃；
5、功率环路尽量缩小；功率地、信号地统一汇聚到母线大电解电容地端。
✅适合 & ❌不适合项目
✅适合：中小功率隔离充电器、适配器；TWS 充电仓电源；小家电、IoT 设备隔离辅助电源；传统硬开关 PSR、RCC 方案国产化升级。
❌不适合：超过芯片功率上限；非隔离拓扑；军工、医疗严苛高可靠性设备。
典型应用场景
消费类充电器、便携设备适配器、IoT 小家电隔离辅助电源。
型号常备现货，支持样品评估、锁料锁产能，可承接框架备货。
FAQ
Q：LS8126J 还需要光耦、TL431 吗？
A：PSR 原边反馈架构，QR 准谐振，不需要光耦与 TL431，简化 BOM。
Q：CS 引脚 500ns LEB，还需要 RC 滤波吗？
A：常规应用可以省略；EMI 环境恶劣，建议增加小 RC 做优化。
Q：QR‑PSR 芯片样机重点要测试哪些？
A：不同负载下 QR 谷底开通波形、整机效率、线缆补偿效果、全套保护、高低温老化；建议申请样品整机实测。
粤华信为无锡曜硅 CHIPHONOR 全国总一级代理商，提供电源芯片一站式配套，配套 FAE 提供整机调试技术支持。 如果你正在评估 QR 准谐振 PSR 适配器方案，欢迎留言交流硬件调试踩坑经验。
