XZ6130 输入电压：2.5V-5V，外置MOS 大功率升压恒流型 LED 驱动芯片
创始人
2026-09-08 11:57:24
0次

概述

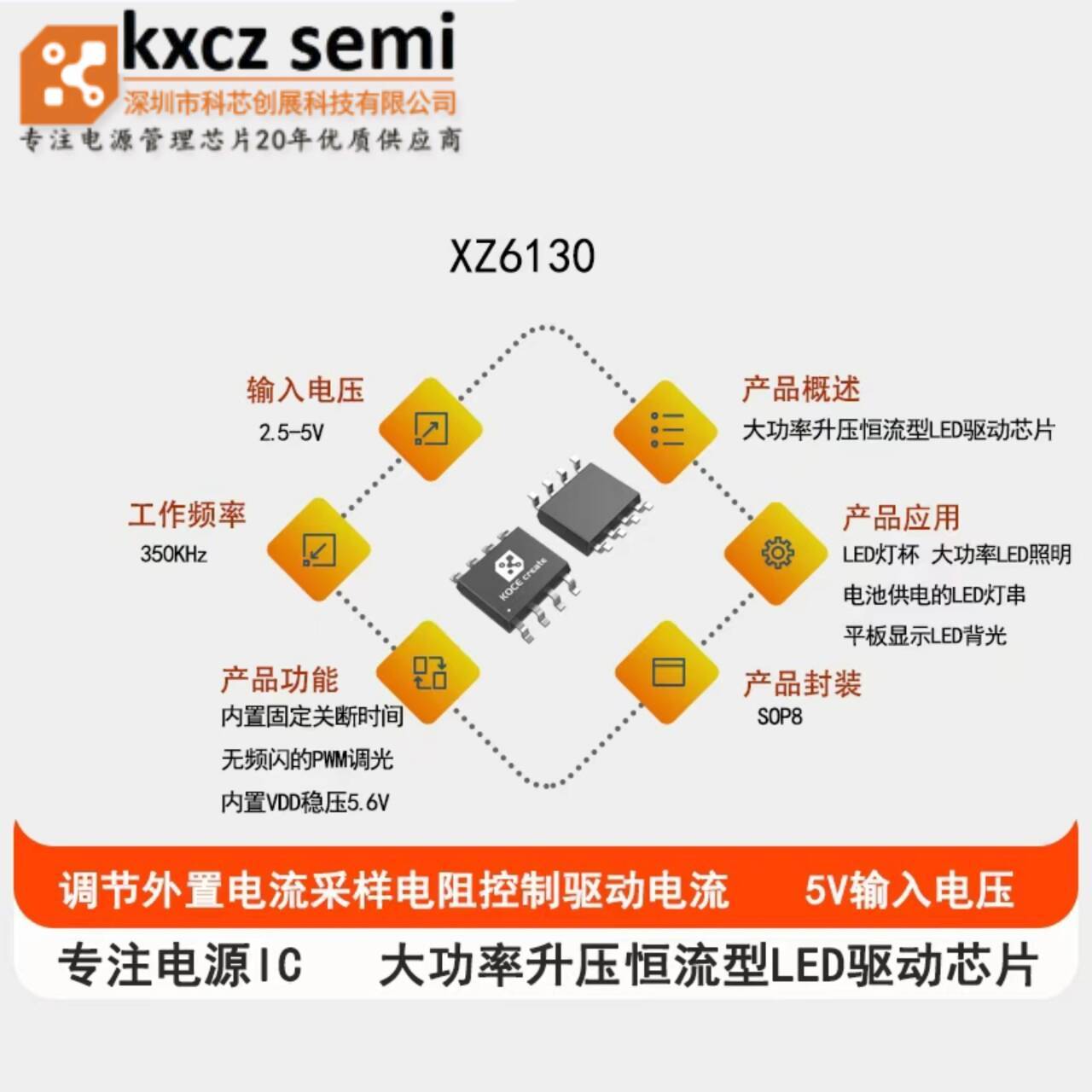

XZ6130 是一款高效率、高精度的升压型大功率 LED 灯恒流驱动控制芯片。特别适合锂电池供电需要大功率输出的应用。XZ6130 内置高精度误差放大器，固定关断时间控制电路，恒流驱动电路等，特别适合大功率、多个高亮度LED 灯串的恒流驱动。XZ6130 采用固定关断时间的控制方式，其工作频率最高可达 350KHz ，可使外部电感和滤波电容体积减小，效率提高，节省 PCB 面积。XZ6130 通过调节外置的电流采样电阻，能控制高亮度 LED 灯的驱动电流，使 LED 灯亮度达到预期恒定亮度 。在PWM 端加PWM 信号，还可以进行 LED灯调光。XZ6130 采用 SOP8 封装。

特点

单节锂电池/USB端口输入电压范围：2.5V~5V

 高效率：可高达95%

最高工作频率：350KHz

CS 限流保护电压：100mV

FB 电流采样电压：200mV

芯片供电欠压保护：2.4V

内置固定关断时间

无频闪的 PWM 调光

内置 VDD 稳压 5.6V

应用领域

LED 灯杯

电池供电的 LED 灯串

平板显示 LED 背光

大功率LED照明
