如何通过极化试片测试管道断电电位

河南铧云-杨素素

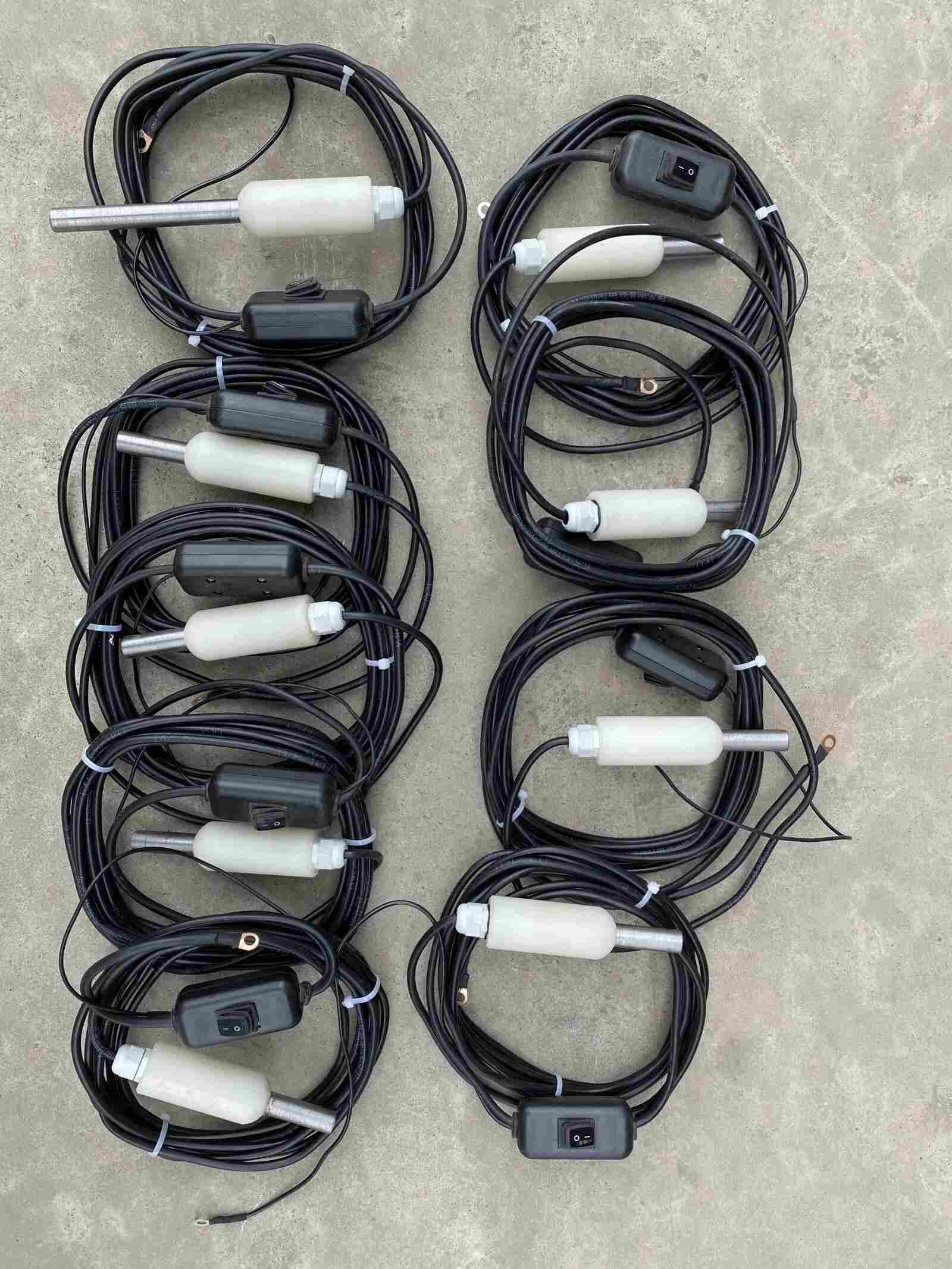

极化试片测试管道断电电位，是埋地钢制管道阴极保护效果评价中常用的间接测试方法，适用于无法直接在管道测试桩上获取真实断电电位的场景，比如采用恒电位仪强制阴极保护、存在IR降干扰（土壤电阻带来的压降）的管道，通过在管道周边埋设与管道材质、防腐处理一致的极化试片，模拟管道的极化状态，可准确测得排除IR降影响的真实断电电位，为阴极保护有效性判断提供可靠依据.

一、试片埋设

1、位置选择：极化试片要埋设在待测管道的正上方，距离管道外壁30cm~50cm范围内，埋深和管道埋深一致；如果是在测试桩位置测试，直接埋设在测试桩附近对应管道位置即可。

2、埋设要求：开挖土壤到对应埋深后，将试片裸露面朝向管道方向放置，回填原土并夯实，保证试片和土壤紧密接触。

3、极化稳定：试片埋设完成后，需要和管道同步进行阴极极化至少48小时，才能进行后续测试，土壤电阻率较高的区域需要延长极化时间到72小时以上。

二、测试接线方式

1、将饱和硫酸铜参比电极放置在试片正上方的地表位置，放置前如果土壤干燥，需要浇水湿润，保证参比电极和土壤接触良好。

2、将万用表的负极端连接参比电极，正极端连接极化试片的引出导线，调整万用表量程到直流电压档合适范围。

三、测试步骤

1、测试通电电位：在阴极保护系统正常通电状态下，读取万用表显示的电位数值，记录为试片的通电电位。

2、测试断电电位：启动同步通断控制器，在控制器切断阴极保护电流的瞬间，万用表会采集到断电时刻的电位，待数值稳定后读取数值，记录为试片的瞬时断电电位。

3、重复测试：同一位置需要连续测试3次以上，每次测试间隔不少于1分钟，取多次测试结果的平均值作为最终测试数据，消除偶然误差。

四、注意事项

1、试片埋设后必须保证足够的极化稳定时间，若极化未完成，测得的断电电位会偏正，导致错误判定保护不足。

2、参比电极必须放置在试片正上方，不能放置在其他位置，否则会引入额外的IR降误差，影响测试结果准确性。

3、断电后必须在1秒内读取电位数值，时间过长，试片的极化会发生消退，测得的电位会偏正，无法反映真实的极化状态。

4、对于杂散电流干扰强烈的区域，需要采用数据采集仪连续记录断电电位，取多个周期的平均值，避免杂散电流带来的波动误差。

5、极化试片长期埋设后，裸露面可能发生腐蚀或者污染，需要每3~5年更换试片重新测试，保证测试结果可靠。
