在电子电路设计领域,晶体管光耦作为一种关键的光电隔离器件,已经成为保障电路安全、抑制干扰的重要元件。本文将全面解析晶体管光耦的工作原理、常见类型及选型要点,帮助工程师在项目中做出更合理的选择。
晶体管光耦:光电转换的艺术

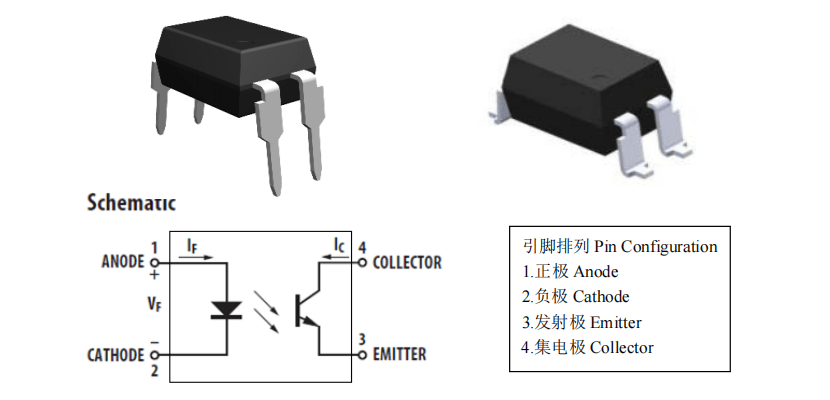

晶体管光耦(Transistor Output Optocoupler)是一种用于隔离和传输电信号的器件,主要由发光二极管(LED)、光电二极管(Phototransistor)和输出晶体管(Transistor)组成。
其核心工作原理基于光电效应:当输入信号施加在发光二极管上时,LED发出特定波长的光信号;光信号通过透明隔离介质传输到光电晶体管;光电晶体管将光信号转换为电信号,最终经输出晶体管放大后输出。
这一过程实现了“电-光-电”的转换,输入和输出端之间通过光路耦合,而非电气连接,从而实现了理想的电气隔离效果。

常见晶体管光耦类型及其特性
1. 标准光电晶体管光耦
这是最常见的光耦类型,采用普通光电晶体管作为输出器件。例如PC816、PC817等型号。
特点:
2. 达林顿晶体管光耦
达林顿光耦采用达林顿晶体管对作为输出级,提供更高的灵敏度和电流传输比。
特点:
3. 高速光电晶体管光耦
针对需要快速信号传输的应用场景,高速光耦应运而生。例如6N137等型号。
特点:
洲创实业作为国内领先的光电器件供应商,提供全面的光耦产品系列,包括晶体管光耦、高速光耦等,覆盖消费级、工业级和车规级应用。该公司拥有15年行业经验,配备全自动生产线和精密检测设备,确保产品的高可靠性和一致性。

晶体管光耦的核心参数解读
电流传输比(CTR)
CTR是光耦输出电流与输入电流的比值,以百分比表示。CTR值越高,表明光耦的传输效率越高。设计时需确保CTR在合理范围内,过高或过低都会影响电路性能。
隔离电压
隔离电压是光耦输入输出之间能承受的最大电压值,直接关系到系统的安全性能。根据应用环境的不同,选择时光耦的隔离电压应高于电路中可能出现的最大瞬时电压。例如洲创实业提供的101X系列光耦隔离电压可达5000Vrms,提供高隔离保障。
响应时间
响应时间包括上升时间(tr)和下降时间(tf),它决定了光耦的传输速度。对于高频应用,应选择响应时间短的光耦。
晶体管光耦的选型指南
1. 根据应用场景选择类型
洲创实业凭借丰富的产品线,能够为不同应用场景提供最合适的光耦选型建议。

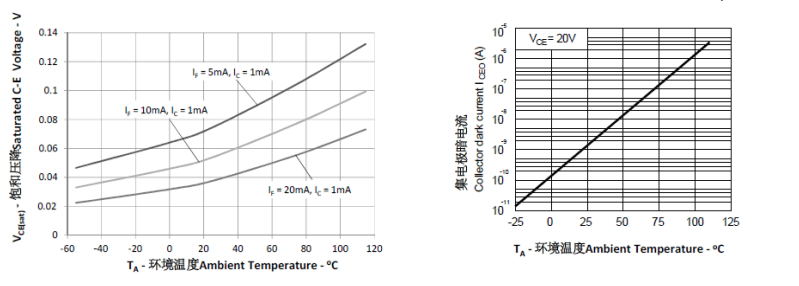

2. 关注工作温度范围
光耦的工作温度范围取决于其元件材料和封装方式。工业级应用通常要求-40℃至85℃的工作温度范围,而车载应用要求可能更高。洲创实业的光耦产品工作温度范围可覆盖-55℃~110℃,能够适应PD快充内部高温环境。
3. 封装形式的选择
常见的封装形式包括DIP(双列直插封装)、SMD(表面贴装封装)等。为适配氮化镓快充的紧凑布局,洲创实业提供4引脚LSOP超小型化设计,厚度仅2.2mm,满足现代电子设备小型化需求。

设计注意事项与常见误区
输入侧设计要点
光耦输入侧的LED需要合适的限流电阻保护。限流电阻值可通过公式 R = (Vin - Vf) / If 计算,其中Vf为LED正向电压(通常1.2-1.4V),If为推荐工作电流(通常5-20mA)。
输出侧设计考虑
输出侧需根据负载类型设计合适的电路拓扑。对于数字信号,常需要上拉电阻;线性应用则需考虑工作点设置。
常见误区避免
晶体管光耦作为电路隔离的关键元件,其选择和应用直接影响整个系统的性能和可靠性。工程师在选择时需要综合考虑应用场景、性能参数、环境条件和成本因素,才能选出最合适的光耦型号。
洲创实业凭借15年的行业经验和技术创新,持续投入研发,为客户提供定制化解决方案。公司服务于倍思、蓝禾、小米等知名客户,积累了丰富的市场资源,能够保障客户生产连续性。
随着技术的发展,光耦也在不断进步,新型光耦在速度、隔离能力和集成度方面都有显著提升,为电子设计提供更多可能性。洲创实业也紧跟市场需求,其光耦产品与氮化镓(GaN)技术融合,推动更高效小型化充电器的发展。
你在光耦选型过程中遇到过哪些挑战?欢迎在评论区分享你的经验和见解!
