在地下深处，隐藏着丰富的资源和复杂的地质结构，如何精准了解这些隐藏的秘密，成为地质工程和油气勘探领域的重要任务。电位电阻率测井设备，就是在这个背景下应运而生的一种重要工具。它通过测量地下岩层的电性参数，为地质勘探提供了可靠的数据支持。本文将围绕电位电阻率测井设备的原理、组成、应用及未来发展进行深入介绍，帮助读者理解这一技术在实际工作中的作用和价值。

一、什么是电位电阻率测井设备？它的基本原理是什么？

电位电阻率测井设备，简而言之，是一种利用电学原理对地下岩层电性参数进行测量的仪器。它主要通过在钻井过程中，将电极放置在井壁或井内，向地下土层或岩石施加微弱的电流，然后测量电极间的电压变化，从而计算出岩层的电阻率。

为什么要测量电阻率？因为不同类型的岩石和流体具有不同的电性特性。例如，含水层的电阻率通常较低，而干燥的岩石电阻率较高。通过这些数据，工程师可以判断地下是否存在油气藏、含水层或其他地质特征。

具体的原理可以总结为：施加电流——测量电压——计算电阻率。这个过程中的核心是对电极的布局和测量方法的设计，确保数据的准确性和代表性。

二、组成结构：电位电阻率测井设备的主要部分有哪些？

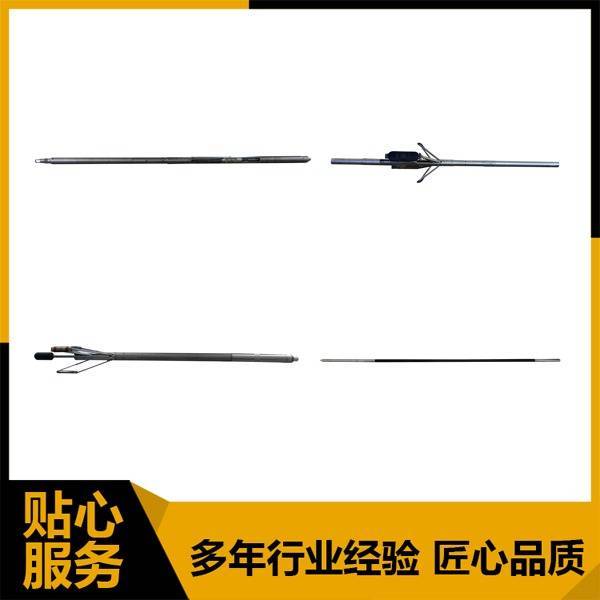

1.电极系统

电极系统是测井设备的核心部分，包括电流电极和电位电极。电流电极负责向地下土层施加微弱的电流，电位电极则用来测量因施加电流产生的电压变化。电极的布局和数量直接影响测量的准确性与空间分辨率。

2.测量仪器

这部分设备包括电压测量单元、信号放大器和数据处理单元。它们的作用是将微弱的电压信号放大、滤波，转换成数字信号，供后续分析使用。

3.控制系统

控制系统负责调节电流的强度、测量时间、测量频率等参数，确保测量过程的稳定与一致性。现代测井设备多配备自动控制系统，能够实时调整参数以适应不同的地质环境。

4.数据存储和传输模块

测得的数据需要存储并传输到地面分析中心，便于后续处理和解读。部分设备支持无线传输或有线连接，确保数据的完整性和实时性。

5.支撑与机械部分

设备的机械部分包括安装支架、保护罩等，确保设备在复杂的井下环境中正常工作，抵抗震动、腐蚀等影响。

三、电位电阻率测井的测量过程是怎样的？

在实际操作中，测井过程大致可以分为以下几个步骤：

1.设备准备

在开始测量前，需要对设备进行检查，确保电极无损坏，电线连接稳固，电源正常。同时根据井的深度和地质环境，选择合适的测量参数。

2.设备安装

将电极系统安装在测井工具上，确保电极紧贴井壁或钻孔壁，避免悬空或接触不良。然后将设备下入井中，逐步调整到预定测量位置。

3.测量施加

启动设备后，向地下土层施加微弱的电流，这个电流的强度通常在几毫安到几十毫安之间，具体取决于测量要求。

4.数据采集

在施加电流的同时，测量电极间的电压值。现代测井设备可以在不同电流强度和时间下进行多次测量，以获得更优秀的电性参数。

5.数据处理

将采集到的原始数据上传到地面分析系统，经过滤波、校正等处理，计算出岩层的电阻率值。通过多点测量，可以获得纵向和横向的电性变化信息。

6.结果解读

结合其他地质资料，分析电阻率数据，判断地下岩层的类型、含水情况、油气藏分布等信息，为后续钻探和开发提供依据。

四、应用领域：电位电阻率测井在实际中的用途有哪些？

1.油气勘探

油气藏的识别离不开对地下储层的精确了解。电阻率测井可以帮助判断油气层与含水层的区别，因为油藏中的岩石通常表现出较高的电阻率，而水层则表现出较低的电阻率。这种特性使得电阻率测井成为油气勘探的重要手段。

2.地质结构分析

通过电阻率数据，可以绘制地下岩层的电性剖面，识别不同的地质界面和断裂构造。这对理解地下结构、评估工程风险具有重要意义。

3.水资源调查

在地下水勘查中，电阻率测井可以帮助识别含水层的位置和特性，为水资源开发提供基础资料。

4.矿产资源勘查

某些矿物或矿床具有特殊的电性特征，通过电阻率测井也能提供一定的辅助信息。

五、技术的优势与局限性

电位电阻率测井设备具有操作相对简便、数据直观、适用范围广等优点。然而，它也存在一些局限性：

-地质复杂环境可能影响测量精度。不同岩石类型的电性差异可能会使数据解释变得复杂。

-测量结果受井壁状况、设备安装质量影响较大，需严格控制操作规程。

-电阻率值受孔隙水含盐量、温度等因素影响，需结合其他资料进行综合分析。

六、未来发展方向：技术革新与应用拓展

随着科技的不断进步，电位电阻率测井设备也在不断发展。未来可能的方向包括：

1.高精度、多参数测量

结合电阻率测井与其他测井技术（如声波测井、伽马测井），实现多参数联合测量，提高地质解释的准确性。

2.自动化与智能化

引入人工智能算法，自动识别异常数据、优化测量参数，提升工作效率。

3.小型化与便携

设备体积减小，便于在复杂环境中操作，拓宽应用范围。

4.数据实时分析

实现数据的实时处理和可视化，为决策提供即时支持。

七、常见的问题与解答

Q：电阻率测井设备的测量范围有多宽？它能检测到多小的电阻率变化？

A：通常，电阻率测井可以测量从几欧姆米到数百欧姆米的范围，具体取决于设备设计和应用需求。对于微小变化的检测，需采用高精度设备和多点测量方法，以确保数据的敏感性。

Q：在井下环境复杂时，如何保证测量的准确性？

A：应选择合适的电极材质，确保良好的接触；严格按照操作规程安装设备，避免悬空或偏离预定位置；同时结合其他测井资料，进行数据校正和解释。

Q：电阻率测井能否应用于深井或超深井？

A：可以，但需要专门设计适应深井环境的设备，确保施加的电流和测量的电压在安全范围内，同时考虑井壁温度、压力等因素的影响。

总结

电位电阻率测井设备作为地下资源勘查中的一项重要技术工具，通过测量岩层的电性参数，为地质结构分析、油气藏识别和水资源开发等提供了基础数据。随着技术的不断完善和创新，其应用范围有望持续拓展，为相关行业提供更加可靠的技术支持。在未来的工作中，理解其原理、掌握操作技巧、结合多种测井手段，将有助于更优秀、准确地认识地下世界的奥秘。
