当你翻开一张电路原理图，面对密密麻麻的符号，是否曾因为一个看似“变压器”却标注着“L”的元件而感到困惑？它就是电磁干扰（EMI）滤波中的重要角色——共模电感。对于硬件新人来说，读懂它的符号是开启EMC设计的开始。本文将带你了解共模电感符号背后的秘密，以及在选型中应关注的重点。

一、 初识符号：不止是“两个线圈”

  很多新手工程师在看到共模电感的原理图符号时，往往会误认为是变压器。虽然两者外形相似，但功能完全不同。

共模电感符号的典型特征如下 ：

四个引脚结构：符号通常由两个线圈或绕组组成，并引出四个引脚。

共享磁芯：两个线圈之间通常通过一条实线或虚线连接，这表示它们共享同一个磁芯（如环形铁氧体磁芯），这是“共模”工作的物理基础。

标识差异：

极性标注：部分电路图会在引脚旁标注圆点“.”或箭头，表示绕组的起始端，这直接关系到电路的同名端判断。

文字标识：通常标注为 “L” （电感类）加数字，部分进口图纸会标注 “Z”（表示阻抗）或 “CMC”。

易错点提示：在实际的PCB电路板上，共模电感不一定像原理图中那样规整。贴片式共模电感往往顶端有一个白色圆点或箭头标记，新人焊接时必须留意——这个标记通常对应原理图中的“起始脚”或“Pin 1” ，一旦接反可能会导致滤波效果大打折扣 。

二、 符号背后的工作原理：看得见的“开关”

为什么共模电感能滤除干扰？通过符号我们可以直观地理解其工作原理。信号在符号中流动时，遵循物理法则：

对差模信号（我们要的信号）“说YES” ：正常的工作电流（信号电流）在两根线上方向相反。在符号中，这会导致两个绕组产生的磁场方向相反，磁场相互抵消，电感呈现低阻抗，信号无损通过。

对共模信号（我们要滤的噪声）“说NO” ：外界的干扰电流在两根线上方向相同。通过符号上的绕组时，磁场方向相同，相互叠加，电感呈现高阻抗，从而有效扼制干扰 。

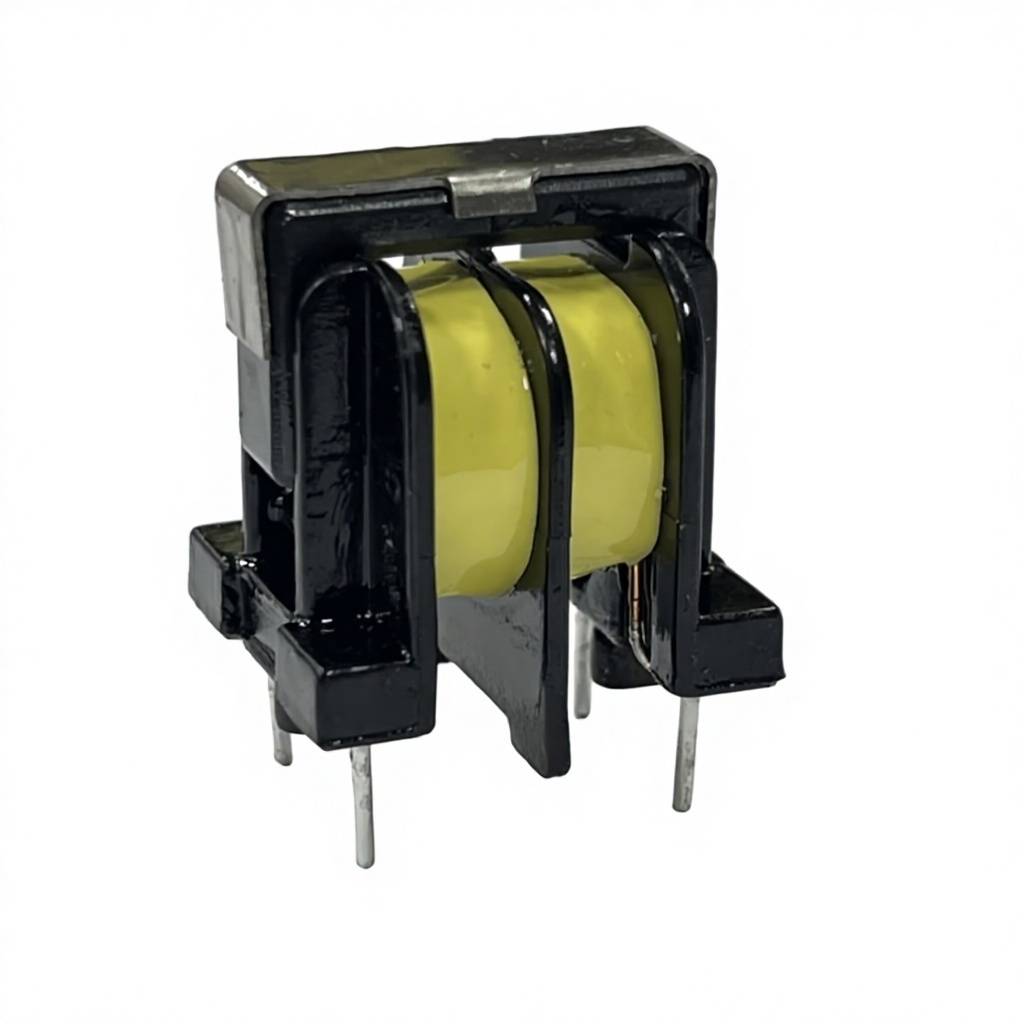

三、 从符号到实物：电子工程师的实战手册

对于硬件新人来说，原理图符号是理论，而实物应用是实践。苏州谷景电子在多年的生产与服务中发现，新人常犯的错误是只关注符号的形状，而忽略了背后的电气性能匹配。

1. 区分信号线与电源线 电路图中的共模电感符号虽然一样，但实物选型完全不同。

信号线：关注重点是高频阻抗和寄生电容（如USB接口）。

电源线：关注重点是额定电流和直流电阻（DCR）。

2. 切勿忽视“小尺寸” 随着设备小型化，原理图上的空间有限，但PCB板上的空间宝贵。谷景电子针对紧凑型设计推出了贴片式共模电感，在保持高阻抗特性的同时，大幅节省了PCB占板面积，非常适合高密度布局的电子设备 。

3. 定制化的“符号延伸” 标准的符号往往对应标准品，但在复杂的工业或汽车应用中，标准品往往无法直接套用。当原理图上的符号要求特定参数，而标准库中没有时，谷景电子支持根据具体的电路参数进行专属定制。无论是调整感量以匹配特定的干扰频段，还是针对大电流应用优化绕组结构，我们都能提供从符号原理到实物落地的快速方案 。

  一个小小的共模电感符号，背后是电磁兼容设计的大学问。对于硬件新人而言，看懂符号只是第一步，理解其“共模抑制、差模通过”的本质，并选择可靠的供应商，才是走向成熟工程师的必经之路。

  苏州谷景电子有限公司，专注于电感元件的研发与制造。我们不仅提供标准的共模电感、贴片电感，更致力于为各类电子设备提供高性能的电磁干扰解决方案。如果您在阅读电路图或选型中遇到困难，欢迎联系我们，我们的技术团队将为您提供的应用建议。
