电路设计中的微小选择，往往决定着整个系统的稳定与性能。

在电路隔离设计中，光耦合器作为关键元件，承担着信号隔离和抗干扰的重要使命。然而，不少工程师在选型时并未意识到，不同类型的光耦在性能和适用场景上有着天壤之别。

错误的选择不仅影响信号传输质量，甚至可能导致整个系统工作异常。线性光耦与非线性光耦，这两者之间的差异到底有多大？东莞市洲创实业有限公司 15 年专注 LED 光电元器件定制生产，主营 LED 灯珠、数码管、光耦、光电开关、红外对管、距离传感器，其生产的线性光耦与非线性光耦凭借精准的信号处理能力、强稳定性，下面从多维度解析线性光耦与非线性光耦的差别。

光耦的基本工作原理：以光为媒介的电信号传输

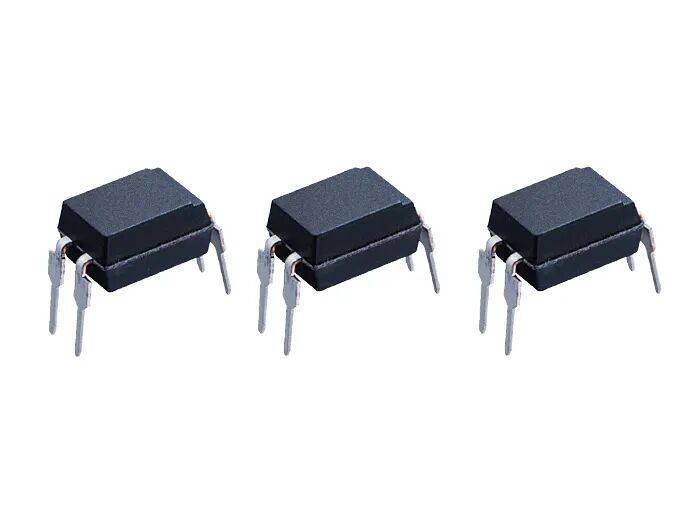

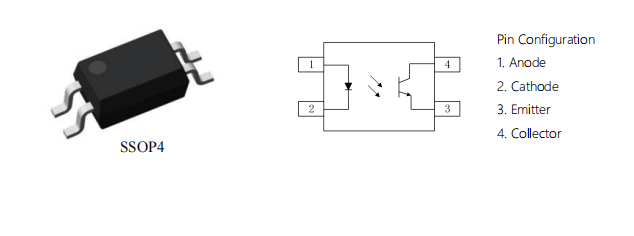

光电耦合器（optical coupler，简称光耦）是一种以光为媒介来传输电信号的器件。光耦通常将发光器（红外线发光二极管LED）与受光器（光敏半导体管）封装在同一管壳内。

当输入端加电信号时，发光器发出光线，受光器接受光线后产生光电流，从输出端流出，从而实现“电—光—电”转换。

光电耦合器一般由三部分组成：光的发射、光的接收及信号放大。输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。

由于光电耦合器输入输出间互相隔离，电信号传输具有单向性，因而具有良好的电绝缘能力和抗干扰能力。

线性光耦与非线光耦的核心差异

1. 电流传输特性：线性与非线性之分

线性光耦的电流传输特性曲线接近直线，并且小信号时性能较好，能以线性特性进行隔离控制。这意味着输出信号与输入信号之间保持一定的比例关系，适合传输模拟量。

非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于开关信号的传输，不适合于传输模拟量。它们更适用于数字信号和开关控制应用。

2. 内部结构与工作原理的差异

线性光耦的隔离原理与普通光耦没有本质差别，但通过结构优化实现了线性传输。主要分为两种类型：

无反馈型线性光耦通过材料和生产工艺的改善，使输入输出特性的非线性得到改善，但改善范围有限。

反馈型线性光耦将普通光耦的单发单收模式稍加改变，增加一个用于反馈的光接受电路。通过反馈通路的非线性来抵消直通通路的非线性，从而实现线性隔离。

应用场景：为何不能混用？

线性光耦的应用领域

线性光耦主要应用于需要精确传输模拟信号的场合，例如：

• 开关电源的电压隔离反馈电路
• 线性电路的信号隔离
• 测试与测量设备
• 精密仪器仪表

在开关电源中，线性光耦可以构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。如果使用非线性光耦，可能使振荡波形变坏，严重时出现寄生振荡。

非线性光耦的适用场景

非线性光耦适用于开关信号传输和数字电路，主要包括：

• 逻辑电路隔离
• 固体开关应用
• 触发电路
• 脉冲放大电路

非线性光耦具有功能多样、响应速度较快等特点，但其输出信号可能会出现非线性失真，抗干扰能力较差。

选型指南：五大关键考虑因素

1. 电流传输比（CTR）：线性光耦的CTR允许范围是50%-200%。CTR太小会导致光耦需要较大的工作电流；CTR太大则可能在电路启动或负载突变时误触发。
2. 信号类型：传输模拟信号选择线性光耦；传输开关信号可选择非线性光耦。
3. 响应速度：非线性光耦通常具有更快的响应速度，适合高频应用。
4. 隔离电压：根据应用环境的电压要求，选择足够隔离电压的光耦型号。
5. 温度特性：考虑工作环境温度范围，选择符合温度要求的光耦型号。

常见误区与纠正

误区一：所有光耦都可以互换使用。

纠正：线性光耦和非线性光耦具有不同的特性，混用可能导致系统性能下降甚至故障。

误区二：价格相当的光耦性能也相似。

纠正：不同类型的光耦有各自的应用场景，价格不是选型的唯一标准。

误区三：只要封装相同就可以替换。

纠正：即使封装相同，内部结构和特性可能完全不同，必须仔细查阅数据手册。

在电路设计中，线性光耦与非线性光耦的选择看似微小，却关系着整个系统的稳定性和性能表现。正确理解两者的差异，根据实际应用需求做出合理选择，是每一位工程师的责任。随着技术的发展，洲创实业光耦的应用领域也在不断扩展，特别是在汽车电子领域，光耦需要通过的AEC-Q102认证确保其在严苛环境下的可靠性和安全性。这意味着对光耦性能的要求将越来越高。您有光耦的需求或技术疑问，欢迎联系洲创实业。
