仪器名称：是德科技MSO9254A示波器

故障：不开机

维修过程：

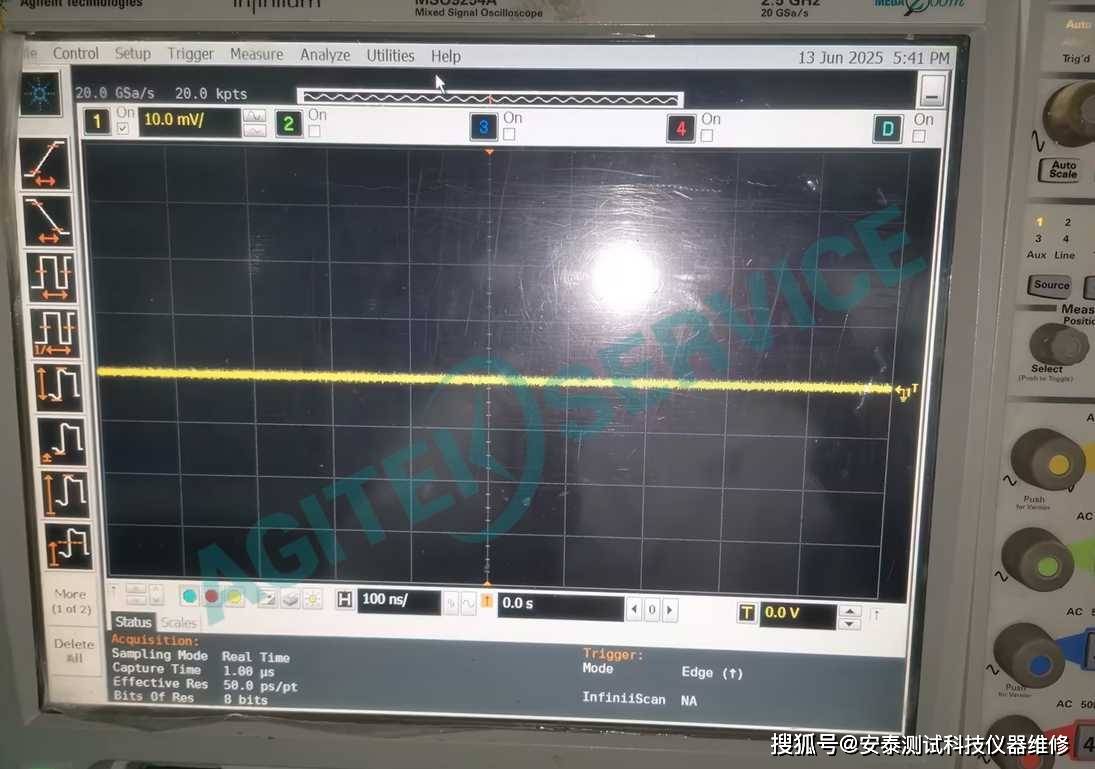

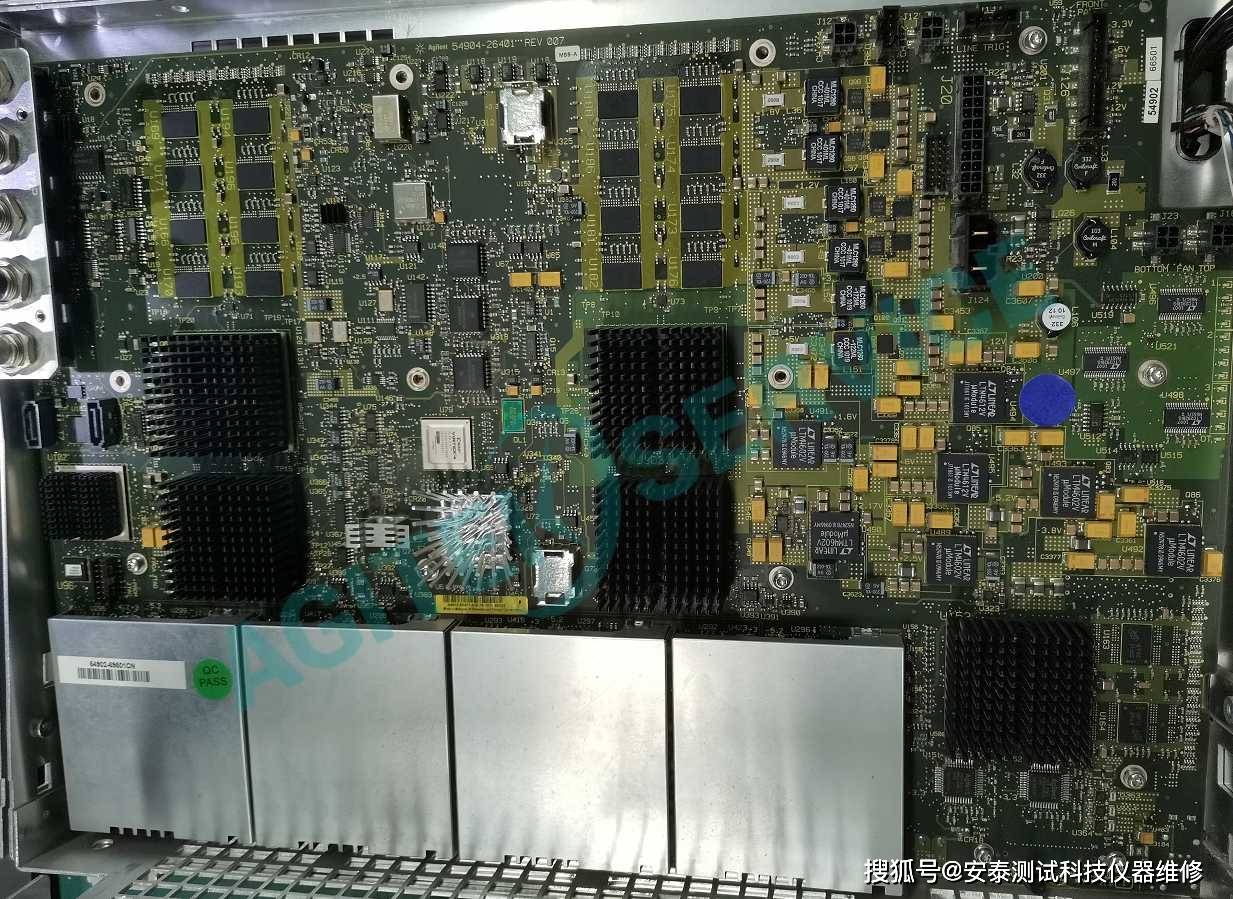

拿到仪器后上电不开机，拆机检测电源模块输出一下就没有了，检测电源模块并无大碍，那么采集板的问题就显而易见了。重点检查采集板，检测发现采集板有一组电源没有输出，并且故障灯常亮，更换这组电源模块控制器，电源输出正常。此时再开机仪器正常进系统，自检PASS，此时仪器已经修好，装机交于质检进行详细的检测，计量通过后返回给客户使用。

是德MSO9254A示波器常见故障：

1.电源故障：表现为无法开机或工作不稳定。例如按下电源开关后，指示灯不亮或屏幕无显示，示波器无法启动。可能是因为供电电源异常、电源线连接不稳固、保险丝熔断、电源变压器或开关电源模块出现问题，也可能是内部电源板故障。

2.显示故障：出现花屏、黑屏、亮度异常等情况。如屏幕显示异常线条、无波形显示或亮度无法调节。可能是示波器进入休眠模式，或者显示设置被误调整，也可能是示波管或 LCD 模块损坏，或者连接线接触不良。

3.通道故障：现象为输入信号后无波形显示，或基线偏移、波形失真等。可能是信号线连接不正确、探头损坏或接触不良，垂直灵敏度和时间基准设置不合适，触发设置错误，或者通道放大器或 ADC 模块故障。

4.按键 / 旋钮故障：表现为操作无响应或反应迟缓。比如按键按下无反应，旋钮调节失灵或卡顿。可能是按键或旋钮表面有灰尘和污垢，内部触点氧化或磨损，或者是软件问题。

5.接口故障：出现无法联机或存储介质失效的情况。例如 USB、LAN 接口无法连接电脑，存储卡无法识别。可能是接口连接线损坏、驱动程序安装不正确，存储介质不兼容，或者示波器固件版本需要更新，也可能是硬件接口损坏。

是德MSO9254A示波器使用注意事项：

1.安全操作：在操作示波器时，应遵循相关的安全规范和操作规程，确保人身和设备的安全。

2.电源要求：示波器电源要求为 100 至 240V，50/60Hz，确保供电电源稳定且符合要求。

3.正确开关机：开机时，轻按示波器左下角开关按钮，在进入 Windows 操作系统前不准按 F2 键，以免进入硬盘数据恢复模式。关机时，先退出示波器软件界面，点击主菜单栏 File 项，下拉菜单中点击 Exit，然后在操作系统下，点击屏幕左下角开始按钮，选择关闭计算机，禁止直接断开电源。

4.禁止改变系统设置：禁止改变 Windows 操作系统设置，包括电源选项、硬件栏设置、卸载字体、改变显示设置、屏幕分辨率、颜色 bit 率、字体大小以及删除或修改示波器管理员帐户等，以免影响示波器正确操作。

5.避免损坏面板：禁止用尖锐物或笔等接触前控面板按键、触摸屏表面，使用鼠标操作，在图形界面中点击、调节波形，避免频繁使用前控面板按键旋钮等，造成机械损坏。也可关闭示波器触摸屏功能，避免使用中造成误操作。

6.正确使用探头：正确拔插探头，此示波器的探头针比较细，更容易弯曲或折断。使用前注意检查额定值，禁止过载使用，对于 50 欧输入阻抗，最大输入电压 5 伏特峰值；对于 1M 欧输入阻抗，最大输入 150Vrms，交流耦合 250 伏特。

7.保持清洁干燥：不要使用液体清洁示波器，水可以进入到示波器前控面板，损坏敏感电子元件，应保持示波器的清洁和干燥。
