三相稳压器的接线质量直接关系到设备运行稳定性和用电安全，尤其是工业级大功率机型，必须严格遵循接线规范。以下是创稳电气一套适配多数场景的标准化接线方法，区别于常规步骤，更侧重细节把控与安全校验。

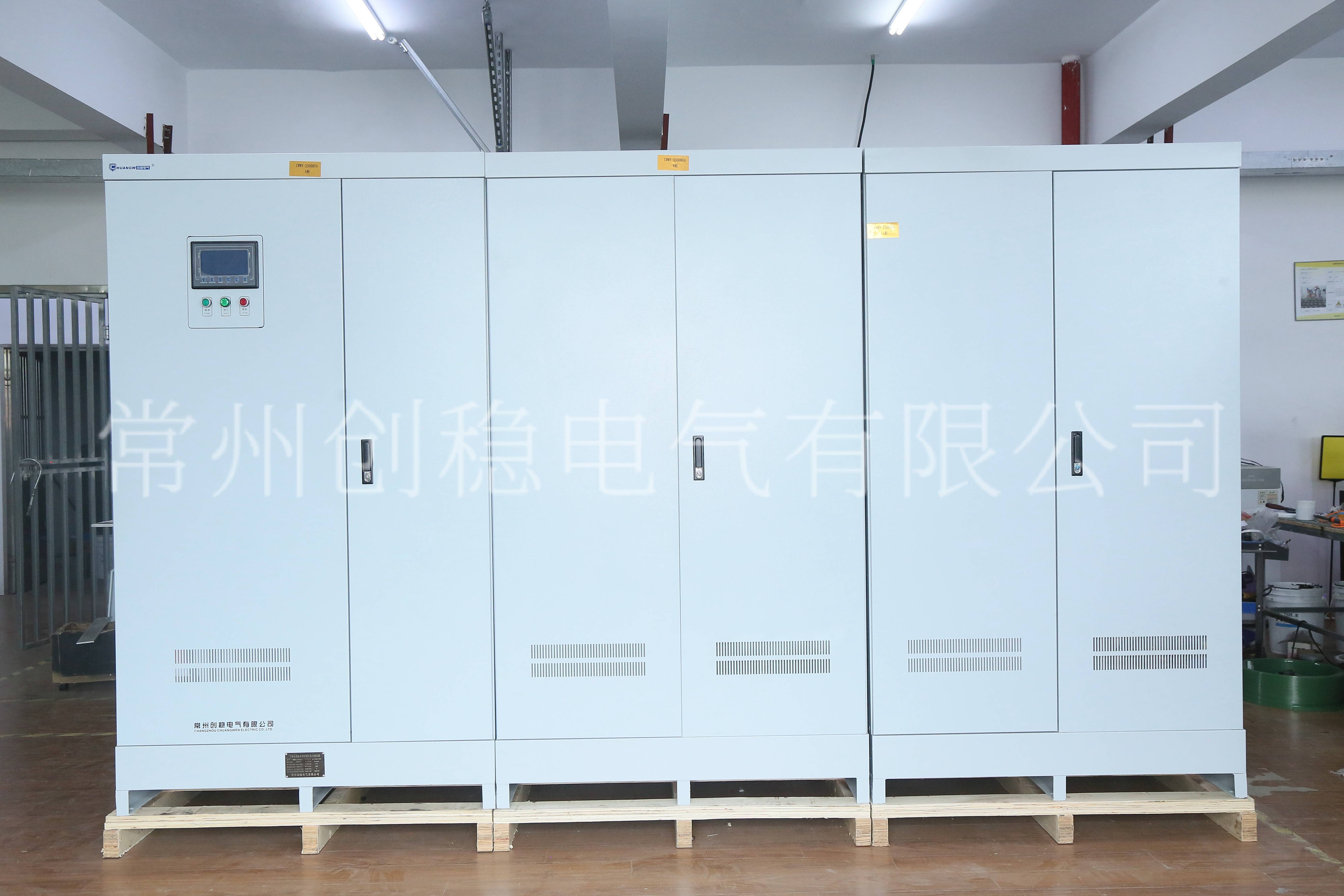

三相稳压器实拍图

一、 接线前：三步核查，杜绝前期隐患

① 参数与场景匹配核查

- 核对稳压器铭牌上的额定电压、额定电流，确认与现场电网（如380V 50Hz）、负载总功率完全匹配，严禁超功率接线。

- 确认稳压器类型，三相分相补偿式需区分零线接入要求，三相三线制稳压器则无需接入零线，避免混淆接线模式。

② 工具与物料准备

- 准备绝缘手套、力矩扳手、万用表、绝缘胶带，以及与稳压器额定电流匹配的铜芯电缆（建议线径≥设备要求的1.2倍）、冷压端子。

- 备好符合规格的过载保护开关，开关额定电流应为稳压器额定电流的1.25倍，且需具备短路保护功能。

③ 安全前置操作

- 断开上级供电总开关，悬挂“禁止合闸，正在接线”警示牌；用万用表测量输入端线缆的相间、对地电压，确认无残留电压。

- 清理稳压器接线区域的灰尘、杂物，检查接线端子有无氧化、松动、破损，损坏端子需及时更换。

二、 接线中：分区域操作，端子对应零误差

① 输入端接线（区分三相三线/三相四线）

- 三相三线制：打开输入端接线盒，找到标注“L1、L2、L3”的进线端子，将电网三相电源线对应接入，用力矩扳手按说明书要求的扭矩紧固螺丝，避免虚接。

- 三相四线制：除接入L1、L2、L3三相线外，需将零线接入标注“N”的端子，零线线径不得小于相线线径的50%，且严禁与地线混用。

- 注意：输入端必须串联提前准备的过载保护开关，开关与稳压器的间距控制在1米以内，便于故障时快速断电。

② 输出端接线（负载侧连接）

- 找到输出端标注“T1、T2、T3”（三相四线制额外标注“N”）的端子，将负载侧电源线一一对应接入，同样采用冷压端子压接导线后再紧固。

- 输出端严禁并联接入与稳压器输出电压不匹配的负载，多台负载需均匀分配三相电流，避免单相过载。

③ 接地接线（强制操作，不可省略）

- 定位稳压器外壳上标注“PE”的接地端子，使用不小于4mm²的铜芯接地线，一端牢固接入PE端子，另一端与现场接地极可靠连接。

- 接地完成后，用接地电阻测试仪测量接地电阻，确保数值≤4Ω，未达标需增设接地极，直至符合要求。

三、 接线后：三级校验，试运行无异常再投用

① 线路静态校验

- 对照接线图，逐一核对输入、输出、接地线路的端子对应关系，确认无接反、错接、漏接；用手轻拉导线，检查所有端子无松动。

- 用万用表测量输入端相间电压、输出端空载电压，确认数值在设备额定范围内；测量接地电阻，确保接地可靠。

② 空载试运行校验

- 合上上级保护开关，启动稳压器，观察面板指示灯是否正常亮起，显示屏电压数值是否稳定。

- 空载运行20分钟，期间检查稳压器有无异常噪音、异味、局部发热，若出现异常立即断电排查。

③ 带载分级试运行校验

- 先接入30%额定负载，运行30分钟，监测输入输出电压、电流数据，确认无波动异常；再逐步增至50%、100%额定负载。

- 满负载运行1小时后，用红外测温仪检测接线端子温度，温升不得超过40℃，否则需重新紧固端子。

四、 接线禁忌与注意事项

1. 禁止在稳压器通电状态下进行接线、拆线操作，检修时必须先断电并验电。

2. 禁止混用铜、铝导线，不同材质导线连接易引发氧化，导致接触不良发热。

3. 潮湿、多粉尘车间需为稳压器加装防护箱，避免水汽、粉尘侵入接线盒引发短路。

三相稳压器 稳压器厂家

总结

创稳电气三相稳压器的接线需遵循“核查-接线-校验”的核心流程，重点把控参数匹配、端子对应、接地可靠这三个关键环节。相较于常规接线步骤，本次流程强化了前期参数核查和后期分级试运行，能最大程度避免因接线失误导致的设备故障。
