深圳市三佛科技有限公司介绍 ： FT61F13X是一款精简指令集的A/D型8位单片机，其内部集成了一个RAM数据存储器和一个非易失型数据EEPROM存储器。在模拟特性方面，该芯片内部集成了一个多通道12位的A/D转换器，以及多个定时器模块，可以提供定时、计数和PWM功能。内部看门狗、低电压复位、低电压检测功能保证了系统可靠地运行。同时提供丰富的时钟选项，包括内部快时钟、内部慢时钟、外部晶振时钟和外部输入时钟，以便用户灵活使用，此外该单片机包括丰富的IO资源，使该系列单片机可以广泛应用于各种产品。

应用领域：电子测量仪器、环境监控、家电控制等等。

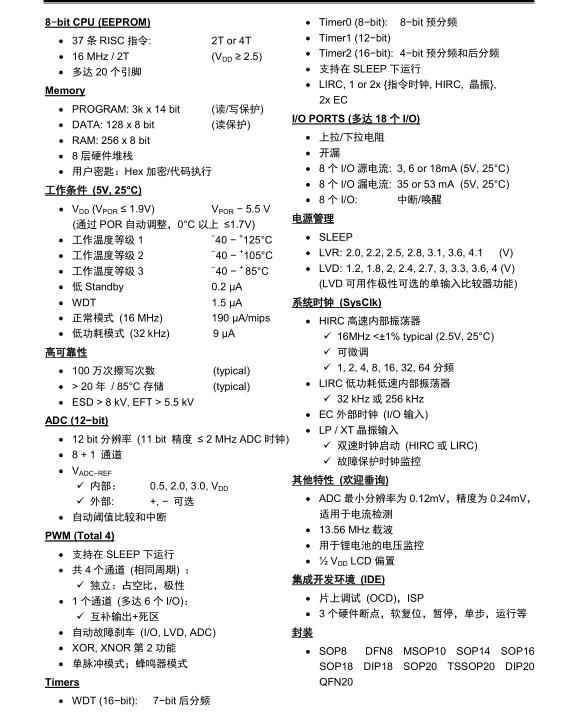

主要特性

8-bit 基于EEPROM 的 RISC MCU

Program:3k x 14;RAM:256 x 8;Data:128 x 8

8/ 10/ 14/ 16/18/ 20 引脚

12-bit 高精度 ADC(VADc-REF =0.5V时为 11-bit精度）

4个定时器,4路独立PWM-1路带死区控制

低 Standby,WDT 和工作电流

POR,LVR,LVD-单输入比较器

可配置源电流和灌电流

高ESD，高EFT

低Voo工作电压

HIRC 可微调

FT61E13X系列：

FT61E131B-RB封装 SOP8

FT61E131-HR 封装DFN8

FT61E13F-MRB 封装MSOP10

FT61E132A-RB封装SOP14

FT61E133A-RB 封装SOP18

FT61E133B-RB 封装 SOP16

FT61E135-RB 封装 SOP20

FT61E135-TRB 封装 TSSOP20

FT61E135-DRB 封装 DIP20

FT61E135-NRT 封装QFN20

CPU特性：

工作电压：1.9V~5.5V

工作温度范围：-40℃~85℃

RISC架构，只需学习37条指令

除了分支跳转，所有指令均为单周期

可选的指令周期：2T/4T

最小指令周期为125ns(VDD>2.7V)

存储架构

程序存储器: 3K x 14bits

数据RAM: 256 x 8bits

数据EEPROM: 128 x 8bits

8层硬件堆栈

低功耗模式SLEEP

系统时钟可选择保持运行或关闭

外设特性：

时钟源

13.5M/16M高速高精度HIRC

32K低速低功耗LIRC

晶体振荡器和外部时钟输入

晶体时钟缺失检测

18个双向IO

定时器

1 x 8bit基本Timer0

1 x 16bit Timer2, 带4位预分频和4位后分频，支持带死区的互补PWM

1 x 12bit Timer1, 时钟源可选

带3位后分频的16位看门狗，时钟源可选

上电复位延时计数器

8个外部通道和3个内部参考电压通道的12位ADC

低电压复位LVR: 2.0V/2.2V/2.5V/2.8V/3.1V/3.6V/4.1V

低电压检测LVD: 1.2V/2.0V2.4V/2.7V/3.0V/3.3V/3.6/4.0V或者外部输入电压

支持ISP和在线调试OCD

提供样品，技术支持--深圳市三佛科技
