TW-QY52 气动继电器控制实训装置

装置概览与技术参数

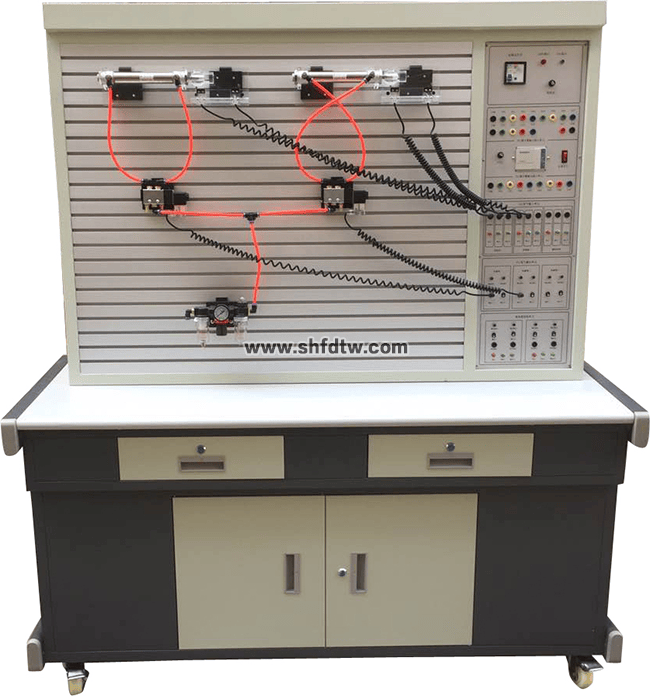

先说说这套装置的基本情况。TW-QY52属于气动与继电器综合实训平台，输入电源220V，装置容量2kVA。整套设备尺寸是1500mm×700mm×1750mm，在实训室里占的位置还算合理，一组工位大概两米左右的空间就够了。

气源方面配的是静音无油空压机，750W电机功率，24L公称容量，额定输出气压0.7Mpa。这个静音设计确实值得一说——以前老式空压机一开机整个车间都嗡嗡响，学生上课得扯着嗓子说话。现在这台噪音小多了，实训环境改善了不少。

控制模块配置也比较齐全，包括电源模块、继电器控制模块、控制按钮模块，还有各种气动元件独立模块。整套装置集真实气动元件与继电器控制单元于一体，功能覆盖范围广。

结构设计与使用特点

模块化布局，搭接灵活

这套装置最实用的地方就是它的模块化设计。实训桌和实训台是铁质双层喷塑结构，桌柜里可以存放液压元件，收纳挺方便。

各个气动元件都做成了独立模块，底板带弹性插脚，可以随意安放在实训面板上。面板用的是带T沟槽的铝合金型材结构。回路搭接用的是快换接头，学生拆装起来很快，不用像以前那样拧半天管子。而且布局灵活，想怎么排就怎么排，对训练学生的回路设计能力很有帮助。

安全可靠，低压实训

安全方面我比较放心。实训气源压力低，系统额定压力就是0.7Mpa，电气控制用的是24V直流低压电源。实训气路和控制电路都设有手控、气控、电控等多种控制功能，学生操作起来安全性是有保障的。实训控制单元以独立的继电器控制单元进行电气控制，线路清晰，便于学生理解继电器逻辑。

实训项目与教学应用

这套装置能做的实训项目相当丰富，我列几个典型的给大家参考：

基础换向回路包括单作用气缸和双作用气缸的换向回路，这是学生刚接触气动时最先练的内容。速度控制回路有单作用缸速度控制、双作用缸单向调速和双向调速，还有速度换接回路。压力控制回路包括二次压力控制、高低压转换和卸荷回路。逻辑与控制回路这块内容比较多，有计数回路、延时回路、过载保护、互锁回路，还有单缸单往复和连续往复动作回路。顺序与同步动作包括直线缸和旋转缸的顺序动作、多缸顺序动作、双缸同步动作，还有四缸联动回路。阀的应用回路涉及或门型梭阀、快速排气阀的应用，以及残压排除、自动与手动运用、双手操作等回路。

这些实训项目覆盖了从基础到综合的各个层次，基本能满足中高职气动技术课程的教学需求。配置清单里包含单作用缸、双作用缸、旋转气缸、三联件、减压阀、手动换向阀、电磁换向阀等元件，学生可以在上面完成二十多种典型回路的搭建与调试。

教学体会

用了这么久，我觉得TW-QY52这套装置比较适合职业院校的实训教学。学生通过亲自动手插接管路、接线、调压、观察气缸动作，对气动系统的理解比光看书深刻得多。而且继电器控制这部分内容，正好为学生后续学习PLC打下了基础。

当然，再好的设备也得靠老师带着练。建议同行们在教学时先从最简单的单作用缸换向回路入手，让学生建立信心，再逐步过渡到多缸顺序动作这类综合回路。实训过程中多让学生自己排查故障，这才是真正长本事的时候。
