ED2016型电容电流测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED2016

【设备名称】：电容电流测试仪（PT二次异频注入法）

【数据来源】：原厂说明书

【标签】：配网电容电流测量，PT开口三角异频注入，不接触一次设备，3PT/4PT/1PT方式，零序3U0监测，消弧线圈配置参考，对地电容测试

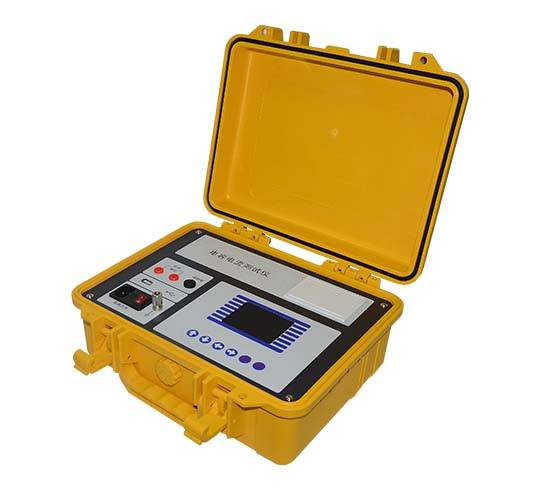

ED2016电容电流测试仪采用**PT二次侧开口三角异频信号注入法**，无需接触一次高压设备，用于不接地中性点配电系统（6-35kV）测量系统三相对地电容、系统电容电流，为是否装设消弧线圈提供依据；同时可评估PT铁磁谐振风险；支持3PT、多版本4PT、1PT（变压器中性点外接PT）多种现场PT接线方式；ARM处理器+全数字变频逆变电源；工业彩色液晶屏，实时监测零序3U0电压，3U0过高自动终止测试；具备本机存储、U盘存储、热敏打印，适合变电站现场试验。

技术指标：

电容测量范围：0.3μF～200μF；电容电流1A～400A；

准确度：±(读数×5%+2字)；

零序3U0电压测量：AC 1-100V，精度±(读数×1%+10字)；

适配系统电压等级：0.1kV-99.9kV可设置；

输出耐受AC100V 50Hz，输出短路保护；

供电AC100-240V，50/60Hz；整机4.5kg；外形320×270×150mm；

工作环境-10℃～50℃，湿度＜90%不结露；

存储：本机最多150条记录，U盘输出Word格式；

保险规格：输出回路2A保险管。

硬件面板部件：

电流输出端子、2A保险管；U盘接口；彩色液晶显示屏；方向+确认/取消按键；热敏打印机；接地端子；AC电源输入与电源开关。

测量原理：

向PT开口三角注入非50Hz异频零序信号，高压侧感应零序电流，电流仅通过系统对地电容形成回路；采集信号计算三相对地总电容3C₀，通过公式I=3ωC₀Uφ计算得到系统电容电流。

>1PT模式：变压器中性点外接单相PT，测试仪接PT二次侧进行异频注入测量。

产品主要特点：

1、无需接触一次高压设备，仅接PT二次开口三角，试验流程简化；

2、兼容3PT、3PT1、3PT2、4PT、4PT1、1PT多种PT接线模式，屏幕可显示对应接线原理图辅助辨识；

3、实时监测零序3U0电压，3U0超限自动停止测试，硬件多重过压保护；

4、全数字变频逆变电源，短路保护；

5、工业彩色屏强光可读，带系统实时时钟；

6、本机存储150条，支持U盘导出Word报告；内置热敏打印；

7、无操作自动背光节能。

前置现场条件（测试前必须完成）：

1、被测系统所有消弧线圈全部退出；

2、PT中性点安装高阻消谐器，需要短接；

3、PT开口三角外接低阻抗二次消谐装置需要断开（智能谐振消谐器仅谐振时动作可保留）；

4、PT二次并列运行的，改为单独运行；

5、**仅适用于电磁式PT，禁止用于CVT电容式电压互感器**；

6、仪器外壳可靠接地；

7、被测系统处于正常运行，全部线路投入运行。

操作流程：

1、接线：仪器外壳可靠接地；电流输出端子接PT开口三角N-L（N600/L630）端子；

2、开机进入主菜单；主界面实时显示零序3U0电压；

3、进入【电容电流测量】参数设置页：填写试验编号、设备名称、额定高压、母线实际电压；选择现场PT方式（3PT/4PT/4PT1/1PT等），可查看接线图核对；

4、确认参数，点击开始测量；测试过程可按取消键终止；3U0异常仪器自动停止；

5、测量完成，屏幕显示对地电容C、电容电流I、零序电压、时间信息；支持【重测】【打印】【存储】（本机或U盘）；

6、【测量记录查询】：翻阅本机历史记录，支持打印、转存U盘；

7、【实时时钟设置】校准仪器系统时间；厂家参数设置为密码保护，普通用户禁止进入。

1PT（变压器中性点注入）测量要点：

1、退出被测系统消弧线圈；

2、外置单相PT放置绝缘垫，高压尾、低压尾、外壳一点接地；

3、测试仪接外置PT二次；测试仪外壳接地，仪器与PT保持安全距离；

4、高压电缆用绝缘操作杆连接至变压器中性点；设置安全围栏警示标识。

重要注意事项：

1、接地必须可靠，接地点清除油漆锈蚀；

2、输出保险为2A，严禁更换其他规格保险；保险熔断排查回路故障；

3、4PT接线模式，对地电容大于30μF时误差会增大，建议改用1PT中性点注入法；

4、确认开口三角端子正确，可通过比对三相相电压差值核对；

5、U盘使用FAT/FAT32格式，存储过程严禁拔U盘；

6、仪器校验方法：PT高压接已知标准电容，二次接仪器，选1PT模式比对读数。

装箱清单：

主机1台；测试线2条；测试夹、插头配件；接地线；2A保险管3支；说明书、测试报告、合格证、保修卡。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；私自拆机、保管使用不当造成损坏不在保修范围。

[设备类型]:配网电容电流测试仪

[设备型号]:ED2016

[核心用途]:6-35kV不接地系统测量对地电容、电容电流；为消弧线圈配置、PT谐振风险评估提供数据；PT二次异频注入，不接触一次高压

[显示交互]:工业彩色液晶屏；实时零序3U0电压；PT接线原理图；参数设置；结果显示；本机历史记录查询；打印、U盘导出Word报告；系统时钟设置

[工作模式]:3PT/4PT/4PT1/1PT多种PT接线模式；异频零序信号注入测量；3U0电压实时监测，超限自动停机

[关键能力]:无需一次接线；输出短路、过压保护；本机150条存储；U盘导出；热敏打印；1PT变压器中性点注入测量

[供电规格]:AC100-240V 50/60Hz

[性能参数]:电容0.3-200μF，电流1-400A；零序3U0：1-100V AC；整机4.5kg

[危险禁忌]:仪器外壳可靠接地；必须退出消弧线圈；PT高阻消谐器短接；断开开口三角低阻抗负载；不能用于CVT；保险只能用2A；禁止私自拆机维修
