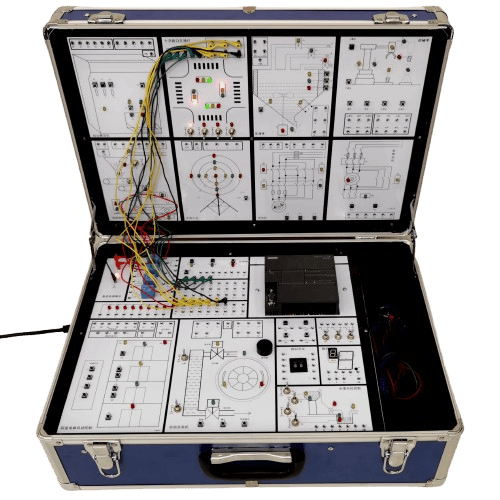

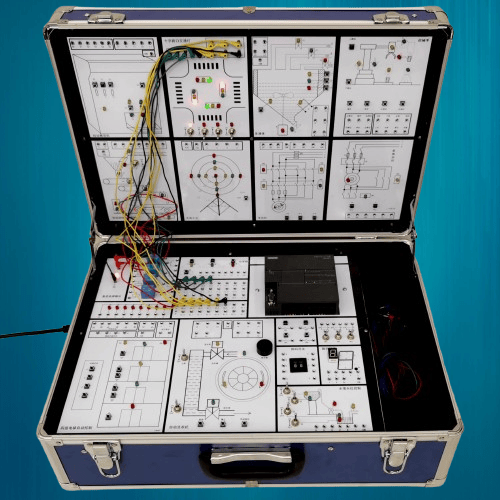

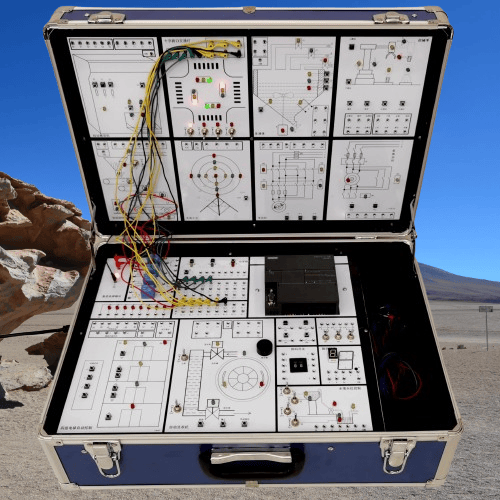

电路分析与模拟电路实验箱

1、电源：输入AC 220V/50Hz ±10%；

输出DC +12V/0.5A、DC -12V/0.5A两组,带有示波器接地环。

2、可调电源：可调电源A DC 10V～20V(0.5A)、0～10V(0.5A)；

可调电源B DC +1.25V～+15V(0.5A)、DC -1.25V～15V(0.5A)。

3、变压器：输入AC 220V/50Hz；输出AC 0V～2V～3V～16V(0.2A)

4、可调电感：电感输出档位区间覆盖 100mH-200mH，包含 100mH、150mH、200mH 三档可选。

5、▲保护电路：具备短路报警功能，断电重启后可自动恢复，避免因学生操作不当损坏设备，保障设备运行安全可靠。

6、电位器组：配备不少于 6 只独立电位器，阻值区间覆盖 470Ω 至 680KΩ，包含 470Ω、1KΩ、10KΩ、47KΩ、100KΩ、680K 常用档位。

7、▲函数波发生器：频率调节区间覆盖 10Hz～100KHz，分 4 档分段调节（10Hz～100Hz、100Hz～1KHz、1KHz～10KHz、10KHz～100KHz）；支持正弦波、三角波、方波 3 种波形输出，具备频率细调、幅值细调功能；输出幅值区间：方波 Vp-p 0～20V、三角波 Vp-p 0～20V、正弦波 Vp-p 0～10V；支持 20db、0db 两档幅值衰减，配备示波器接地环。

8、恒流源：输出电流区间覆盖 50mA-100mA，包含 100mA、50mA 两组输出档位。

9、扩展模块区：实验大板预留不少于四个固定扩展插孔。

10、元件库：内置电阻、电容元件存放及接线区域。

11、自定义元件库：设置多组自定义元件插槽，支持自主加装各类插件元件。

12、电路基本定律：可完成基尔霍夫定律、叠加定理、戴维南定理相关实验。

13、受控源电路：支持开展受控源电路相关实验。

14、差动放大电路：支持开展差动放大电路相关实验。

15、有源滤波器：支持搭建有源滤波器并完成相关实验。

16、元器件伏安特性：可完成元器件伏安特性、双 T 网络相关实验。

17、R、L、C 串联谐振电路：支持 R、L、C 串联谐振电路相关实验。

18、RC 电路频率特性：可完成 RC 电路频率特性、文桥电路相关实验。

19、★元件测试区：可检测区间覆盖电阻、电容、电感、二极管、三极管等元器件；可自动区分 NPN、PNP 三极管，识别 EBC 管脚，检测放大倍数等元器件参数。

20、实验连线：标配 Φ2 规格区间实验导线，接触稳定、使用便捷。

21、箱体尺寸：整机长宽高尺寸分别可在 50CM 上下浮动区间、33CM 上下浮动区间、11CM 上下浮动区间，整体尺寸接近长 50CM，宽 33CM，高 11CM。

22、配套附件：配套包含实验指导书、实验专用芯片、实验导线、电源线等全套附件。

23、可选配模块：模块 1：分立电路单元、模块 2：差动单元、模块 3：集成运放单元、模块 4：分立和集成功率放大单元、模块 5：分立和集成稳压单元、电路实验一、电路实验二。
