防雷二极管检测流程与标准依据详解
检测概述
在电子产品的质量控制与合规验收环节中，防雷二极管（通常指瞬态电压抑制二极管TVS或气体放电管等保护器件）往往是被忽视却至关重要的“安全阀”。这类元器件串联或并联在电路中，平日里“默默无闻”，一旦遭遇雷击浪涌或过电压冲击，必须瞬间动作将能量泄放，从而保护后端昂贵的集成电路不受损坏。如果选型不当或器件本身质量存在隐患，极易导致设备在关键时刻保护失效，引发烧毁甚至火灾事故。
防雷二极管检测的核心目的，就是通过模拟极端的电应力环境，验证器件在“生死瞬间”的响应速度和能量吞吐能力。这不仅关乎单一元器件的合格与否，更直接决定了整机设备在面对电网波动、静电放电或雷击感应时的生存率。对于生产企业而言，通过专业的第三方检测数据，可以有效规避批次性质量风险，为产品上市前的合规认证提供有力支撑。
应用价值分析
防雷二极管的检测服务主要围绕以下几个核心领域展开，其应用价值因场景不同而各有侧重：
通信基站与数据中心：在5G基站和服务器电源入口处，防雷器件需承受巨大的浪涌电流。检测确保其在恶劣户外环境下具备足够的通流容量，保障通信链路不断连。
工业控制与自动化设备：工厂环境电磁干扰复杂，PLC及变频器接口处的保护器件需通过抗扰度测试。检测验证其抗干扰能力，防止生产线因误动作而停机。
新能源汽车与充电桩：车载充电机（OBC）及充电接口需承受高压冲击。检测重点在于验证器件在高压、高温双重应力下的可靠性，确保电池包安全。
消费类电子产品：手机、笔记本等便携设备的接口（如USB、HDMI）需具备静电防护能力。检测关注器件的结电容与响应速度，确保在保护电路的同时不影响高速信号传输。
航空航天与军工装备：此类场景对器件的失效模式有严格要求。检测需验证器件在失效后是开路还是短路，确保系统具备故障安全机制。
哪些样品可以检测
针对不同的保护机理和封装形式，实验室可接收的检测样品范围非常广泛，具体包括但不限于以下类型：
贴片式瞬态电压抑制二极管（TVS）：用于高速信号端口保护，体积小，反应快。

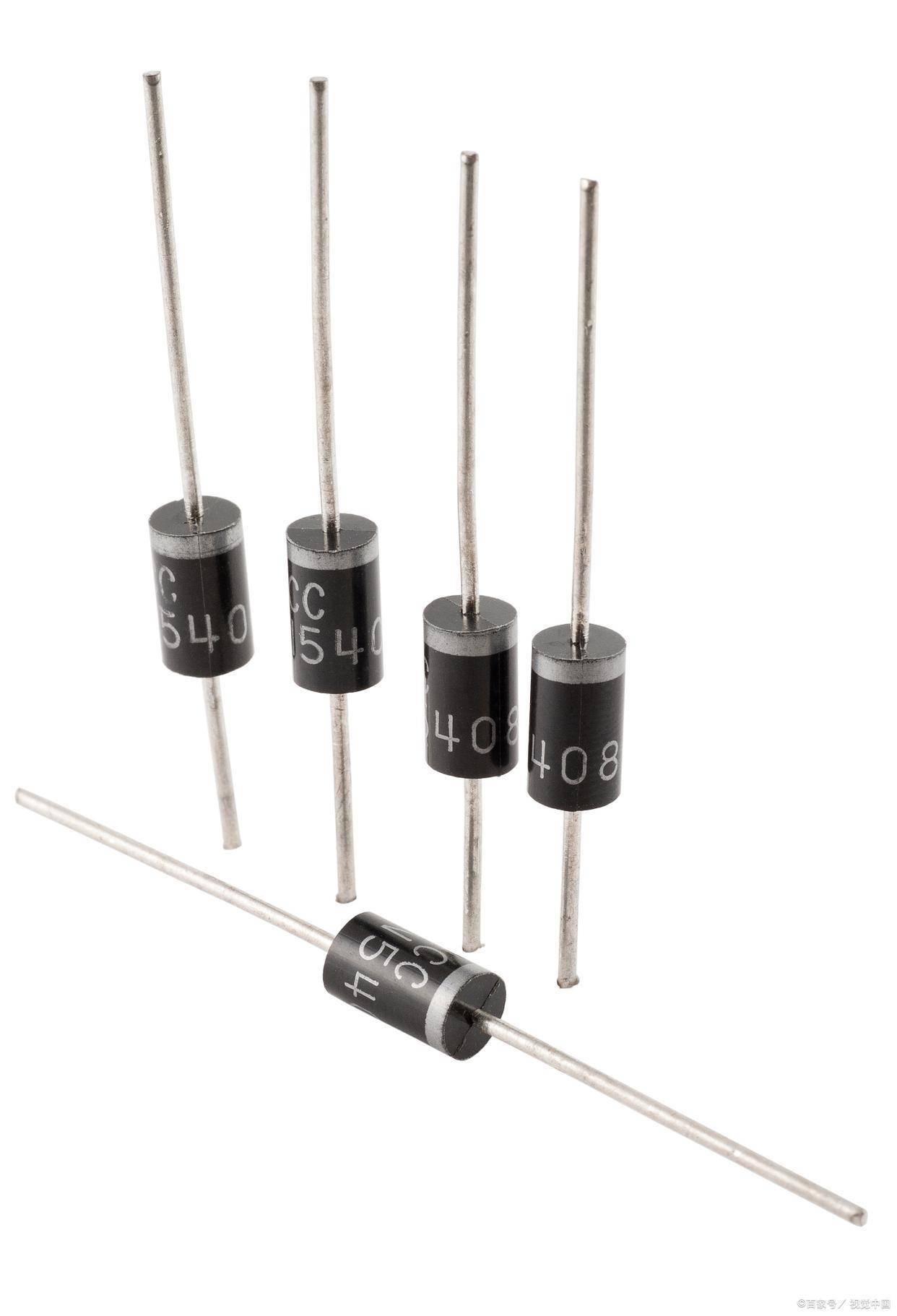

轴向引线封装TVS二极管：常见于电源线路初级保护，功率容量较大。
大功率模块化TVS阵列：集成多个芯片，用于高能浪涌防护场合。
玻璃放电管（强效放电管）：用于通信线路的初级防雷，通流能力强。
陶瓷气体放电管（GDT）：常见于信号防雷模块，绝缘电阻极高。
半导体放电管（TSS）：固态结构，用于通信接口过压保护。
复合型防雷保护单元：将GDT与TVS串联或并联的组合器件。
汽车级TVS二极管：符合AEC-Q101标准，用于车载电子系统保护。
低电容ESD保护二极管：专用于USB、HDMI等高速数据线静电防护。
双向触发二极管（DIAC）：用于晶闸管触发电路中的过压保护。
压敏电阻与二极管组合模块：常见于电源插座板内的防雷组件。
光伏防反灌二极管模块：虽主要功能为单向导通，但也需承受反向高压冲击。
列车用高压避雷器阀片：轨道交通供电系统中的核心防雷部件。
表面贴装气体放电管：适合自动化贴片生产的微型防雷器件。
三端双向可控硅（TRIAC）类保护器件：用于交流负载控制与保护。
高频信号保护同轴放电管：用于射频天线馈线系统的防雷保护。
#检测机构
主要检测项目
为了全面评估防雷二极管的性能，检测通常涵盖电气特性、安全性能及环境可靠性三大维度，具体项目如下：
击穿电压测试：确认器件从不导通转变为导通的临界电压值是否符合规格。
钳位电压测试：测量器件通过规定浪涌电流时两端呈现的最高电压，直接反映保护效果。
峰值脉冲电流测试：验证器件在不损坏前提下能承受的最大浪涌电流峰值。
反向漏电流测试：检测器件在正常工作电压下的漏电大小，影响整机功耗。
结电容测试：对高速信号电路至关重要，电容过大会导致信号衰减。
响应时间测试：测量器件从过电压出现到完全导通的时间延迟，需纳秒级精度。
绝缘电阻测试：针对气体放电管等器件，验证其在未导通状态下的隔离能力。
直流维持电压测试：确认浪涌过后器件能否自动恢复截止状态。
工频耐压测试：验证器件对工频交流过电压的承受能力。
浪涌寿命测试：施加规定次数的浪涌冲击，评估器件的抗疲劳性能。
温度系数测试：考察击穿电压随环境温度变化的漂移量。
高温反偏试验（HTRB）：在高温高偏压下验证器件长期工作的稳定性。
可焊性测试：确保引脚在PCB组装过程中能形成良好的焊点。
耐焊接热测试：验证器件能否承受焊接时的高温冲击而不失效。
静电放电（ESD）抗扰度测试：依据IEC 61000-4-2标准，模拟接触放电或空气放电。
冲击电流耐受试验（8/20μs波形）：模拟雷击感应电流波形的专项测试。
常用检测方法
检测过程严格依据国家标准、行业标准或国际标准执行，主要采用的方法及依据如下：
电性能筛选法：依据GB/T 6487《半导体器件 分立器件和集成电路 第1部分: 总则》进行基础参数测试。
浪涌电流测试法：按照GB/T 17626.5 / IEC 61000-4-5标准模拟雷击浪涌冲击。
静电放电测试法：依据GB/T 17626.2 / IEC 61000-4-2标准进行ESD敏感度分级。
脉冲寿命试验法：参照IEC 61643-331标准测试TVS管的脉冲寿命特性。
气体放电管测试法：依据ITU-T K.12建议书测试气体放电管的直流放电电压。
高温存储试验法：按照GB/T 4937《半导体器件 机械和气候试验方法》进行高温耐久性测试。
温度循环试验法：依据GB/T 2423.22 / IEC 60068-2-14验证器件抵抗热胀冷缩的能力。
恒定湿热试验法：按照GB/T 2423.3 / IEC 60068-2-78测试器件在潮湿环境下的耐受力。
可焊性评估法：依据GB/T 2423.28 / IEC 60068-2-20进行焊槽法或润湿称量法测试。
耐焊接热试验法：同样依据GB/T 2423.28标准，验证浸焊后的物理损伤情况。
机械振动试验法：依据GB/T 2423.10 / IEC 60068-2-6模拟运输或使用中的振动环境。
冲击试验法：依据GB/T 2423.5 / IEC 60068-2-27模拟机械跌落或碰撞冲击。
外观检查法：依据MIL-STD-883方法进行显微镜下外观缺陷检查。
X射线检查法：参考GJB 548B方法，无损检测内部芯片焊接空洞或裂纹。
盐雾试验法：依据GB/T 2423.17 / IEC 60068-2-11验证引脚镀层的耐腐蚀性能。
热阻测试法：依据GB/T 14844测量器件结到壳的热阻参数。
主要仪器设备
完成上述检测项目，实验室通常配备以下核心仪器设备，以确保数据的精准度：
晶体管特性图示仪：用于直观显示二极管的伏安特性曲线，快速判断击穿电压和导通特性。
浪涌发生器（雷击浪涌发生器）：核心设备，用于产生标准波形（如8/20μs、10/350μs）的高压大电流脉冲。
数字存储示波器（配高压探头）：配合浪涌发生器使用，实时捕捉并记录钳位电压和电流波形。
静电放电发生器：专门用于模拟人体或机器模型静电放电，检测器件的ESD防护等级。
高低温湿热试验箱：提供极端的温度和湿度环境，用于进行各类环境应力筛选和耐久性测试。
LCR数字电桥：精确测量器件的结电容、等效电阻等参数，精度可达小数点后多位。
源表：高精度源测量单元，用于微小漏电流和精确击穿电压的测量。
小结
防雷二极管虽小，却承担着疏导巨大能量的关键任务。通过对样品进行系统性的检测，不仅能够筛选出参数不达标的次品，更能通过浪涌冲击、环境老化等破坏性测试，摸清器件的失效边界。这对于整机设计时的选型定型、降本增效以及最终产品的市场合规认证，都具有不可替代的指导意义。
作为第三方检测机构，我们建议客户在产品研发阶段就介入检测，不要等到量产甚至客诉发生时才亡羊补牢。通过科学的测试数据和专业的失效分析，建立起一道坚实的质量防火墙，才是企业应对市场风险最稳健的策略。
