一、相量的起因

大家知道，我们的发电机原理是导体切割磁力线产生电动势，而发电机定子绕组的三相排列是按照三相平均分360度排列的，随着发电机转子的转动，感应出三相电动势。发电机顺时针转动，就产生了A相超前B相1200的相位，B相超前C相1200的相位，C相超前A相1200的相位，发电机每分钟转动3000转，那么每秒转数就是3000/60秒=50周，这个就是我们说的50Hz的来由，反过来，每转一周的时间（T=1/f）就是1/50=0.02秒就是20毫秒，也就是说完成一个360度的变化需要20毫秒。

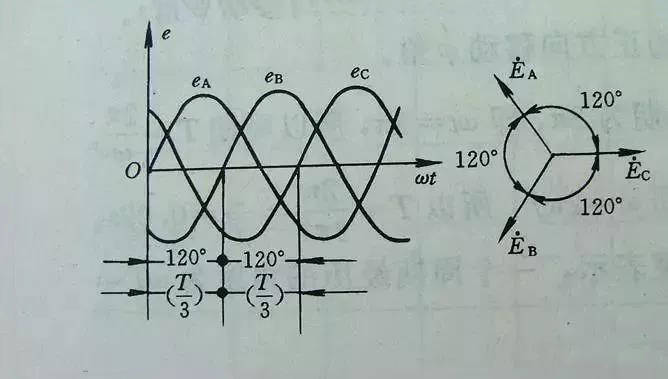

下面我们可以形象的从相量图和波形图看出相位关系。

当电动势作用在负载上时，由于负载的性质由电阻、电感、电容组成的阻抗决定，使得电流与电压之间表现出不同的相位：

下面我们就沿着这个主线进一步分析相量在保护中的应用

二、电流、电压互感器减极性标记的含义及意义

1.电流、电压互感器减极性标记的含义及意

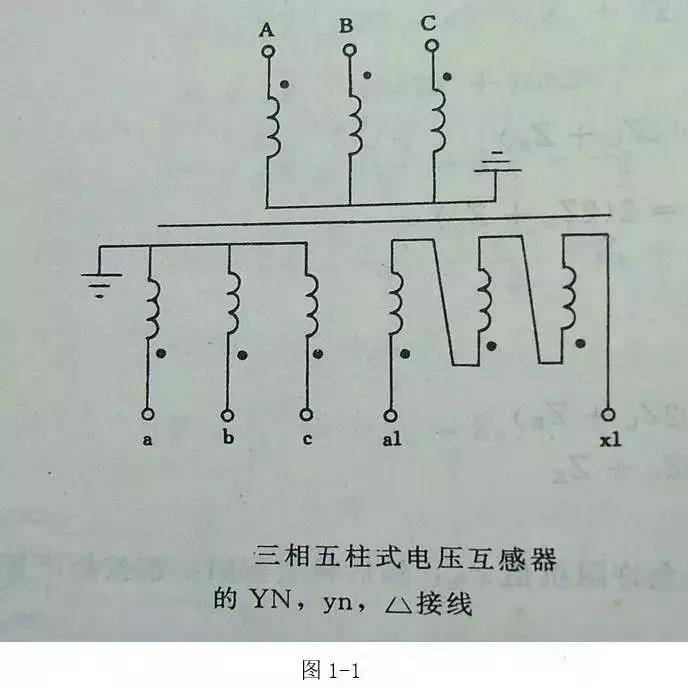

电压互感器的接线及极性是保证全站所有保护相量正确的最基本的因素，所有需要判断方向的保护都必须首先要求电压极性正确，为了统一标准，我们现在规定：所有电压互感器不论是新投，还是因某种原因检修更换二次线，都必须保证电压互感器二次从极性端正出，也就是说电压互感器正极性。请看如下示意图1-1：

保证了电压互感器的正极性，就为我们在考虑变电站内各个保护装置的方向以及在带负荷测相量的时候，提供了一个基础，因为就算有的保护装置不需要判别方向，也需要通过电流、电压之间的相位关系来确定电流互感器极性是否正确，当做这个工作的时候，我们需要关注的是流经保护安装处的负荷性质、潮流流向、电压互感器极性，只有采集好全部信息，才能确定保护二次回路的接线的正确性。因此，我们规定：要求电压互感器的正极性。

从上图中可以看出电压互感器一次电流从一次线圈的极性端流入，这个不是刻意做的，而是一次必须要这么接线，这是一次安装的工艺所必须的，那么二次线圈的引出线就必须从极性端引出，非极性端结成N线在主控室一点接地，这样就能保证电压互感器UA、UB、UC的正极性。

对于开口三角形接线应该以上图中的a1作为L630（L640）而X1作为N600向外接线，这样才能保证零序电压的方向正确（之所以提出这个问题，是因为在目前有个别站的图纸中将X1作为了L630，这样的话如果不使用零序电压判别方向，运行还可以，但是将会给以后的工作带来麻烦，因此进行规定，望大家遵守）。

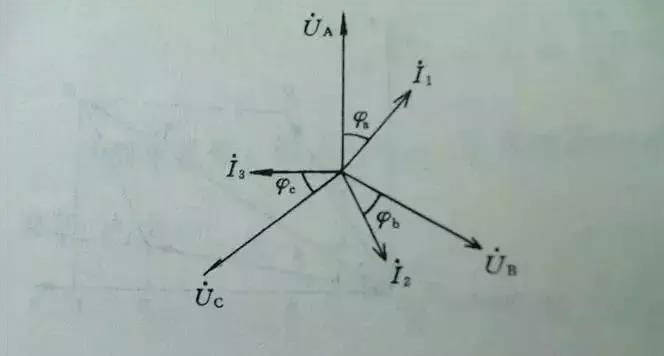

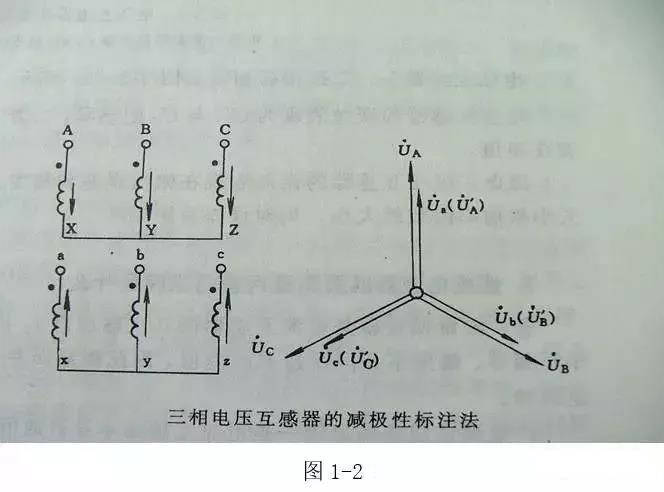

从下面图中可以看出电压互感器正极性接线的一次电压及二次电压的相量关系。

2.电流互感器减极性标注法示意图

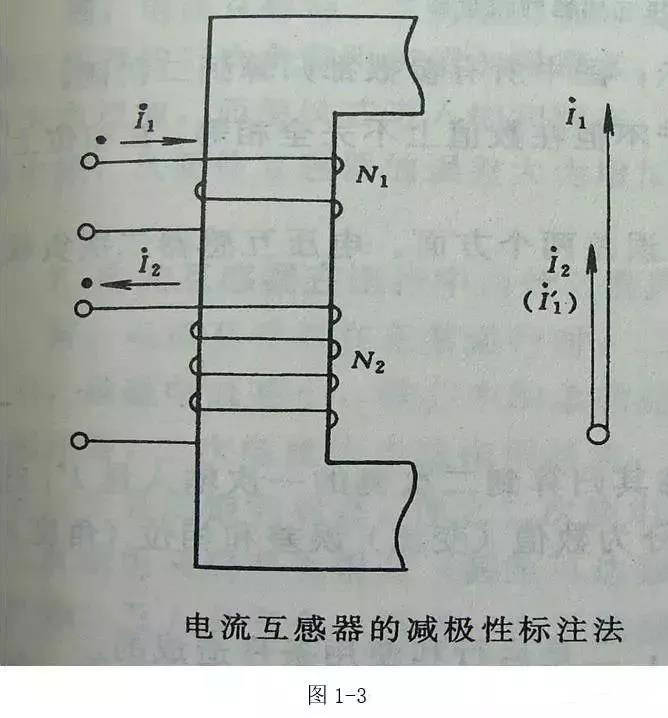

下面图中简单示意了电流互感器减极性标注的方法，其定义是：当同时从电流互感器的一、二绕组的同极性端子通入相同方向的电流时，他们在铁芯中产生的磁通的方向相同。当一次绕组从标“·”号端子通入交流电流时，则在二次绕组回路中感应的电流应从非标“·”号端子流向标“·”号的端子，如果我们从两侧同极性端（两侧标“·”号端子或两侧非标“·”号端子）观察时，则一、二次电流的方向相反，所以，我们称这种标记为减极性标记。

简单说就是：电流互感器一次电流从极性端流入，电流互感器二次电流从极性端流出。
