武汉凯迪正大匝间冲击耐压测试仪是采用脉冲波形比较法,以高压冲击波对二线圈或绕组进行过电压的模拟检测，并由示波器来判别二绕组波形差异的一种测试仪器。它能迅速、正确地判断线圈或绕组匝间绝缘电晕放电、局部或相间短路、开路、接线嵌线错误、线圈平衡等各类故障。

武汉凯迪正大匝间冲击耐压测试仪适用于额定电压 10000V 及以下大中型高中压、交直流电机的绕组匝间绝缘检测；也可用于变压器绕组、电器线圈绕组的匝间绝缘检测。特点是测试结果直观、迅速且判断准确。操作者可通过内置示波器直接观察并比较两个绕组的衰减振荡波形。当绕组存在匝间短路、绝缘损伤、电晕放电、接线错误或其它导致阻抗不平衡的故障时，其波形会与标准波形或另一相绕组波形在幅度、频率或包络形状上产生显著差异，使得故障一目了然，提升了检测效率和可靠性。

在性能上，该设备输出稳定，调节灵活。测试电压在0至35kV范围内连续可调，精度高（±5%），能够满足额定电压10000V及以下各类大、中型高、中压交直流电机、变压器绕组的测试需求。其波前时间严格符合标准规定，确保了模拟试验的等效性与严谨性。负极性触发，每秒3.25次的触发频率，保证了测试的连续性和稳定性。

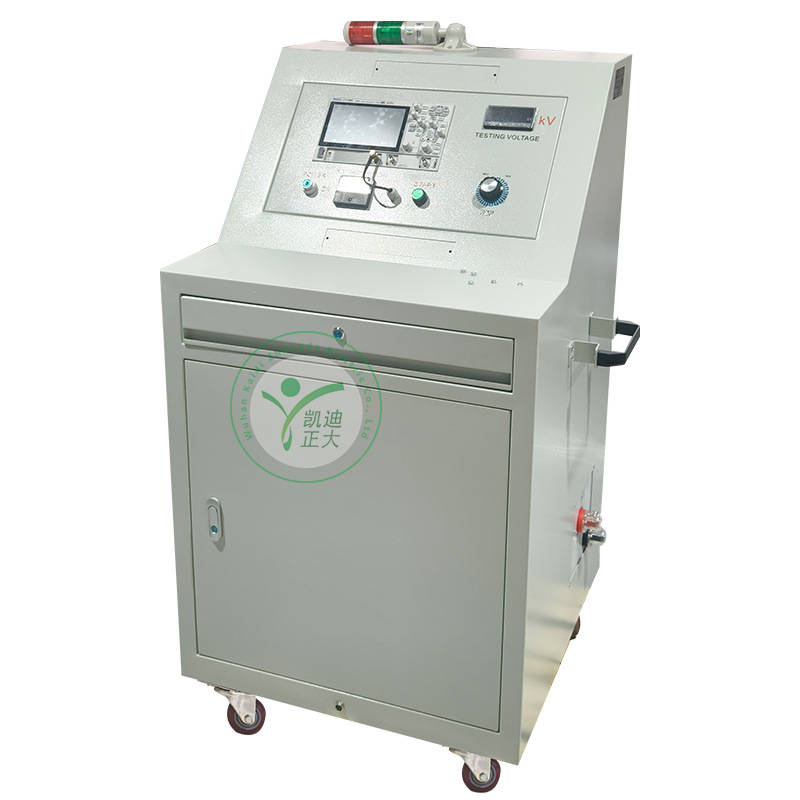

此外，该仪器设计安全可靠，移动便捷。整机采用柜式结构，坚固耐用，底部装有万向轮，方便在车间或实验室内移动。其内部电气绝缘性能好，输入端对机架的绝缘电阻高，并能承受严格的工频耐压试验，充分保障了操作人员与设备的安全。

技术指标

输入电压：220V±5%；频率 50Hz/60Hz ±2%；

测试范围：0～35kV 范围内连续可调；±5% ；

触发次数：3.25 次/秒

波前时间：0.1 - 0.5 µs (标准规定) ；

容差为：(+0.3)/(-0.1)µs；

极性：负极性；

脉冲电容：0.05μF；

最大输出能量：30J；

功耗：1000VA；

绝缘电阻：电源输入端对机架的绝缘电阻≥20MΩ；

介电强度：电源输入端对机架能承受1500V/50Hz 1min耐压试验无飞狐、无击穿现象；

环境温度：0～40度；

相对湿度：≤80%(40度时)；

外形尺寸：700×700×1600；(底部装有万向轮,移动方便)

重量：100kg；

式样：柜式；

适用范围：额定电压10000V及以下交直流电机线圈及整机匝间绝缘冲击耐电压试验。
