开关电源的稳定性直接关系到电子系统的可靠运行,而控制环路的频率响应是衡量稳定性的核心指标。传统环路响应测试依赖昂贵的网络分析仪,操作门槛高,限制了其在研发中的普及。AT-Scope示波器程控软件为解决这一难题提供了高效的自动化方案,让工程师能利用通用示波器完成专业的伯德图分析。

测试原理与连接
开关电源本质上是带负反馈的闭环系统,环路响应测试通过向其注入小幅度扫频扰动信号,测量系统在不同频率下的增益与相位变化。AT-Scope配合示波器内置信号源或外置隔离变压器,将扫频正弦波经注入电阻(通常5Ω)串联在反馈分压网络中。使用两根1X无源探头分别测量注入点前后信号,示波器通过软件控制信号源自动完成频率扫描,同步采集数据并实时计算增益和相位差,生成伯德图曲线。
关键参数与稳定性判据
AT-Scope软件根据测量结果自动标识相位裕度(PM)和增益裕度(GM),这是判断环路稳定性的核心依据。通常要求PM大于45°,推荐范围45°~80°,GM建议大于10dB。穿越频率(0dB点频率)一般建议在开关频率的5%~20%之间,穿越斜率接近-20dB/dec时系统动态响应最佳。这些判据为工程师提供了明确的优化目标,告别了凭经验反复尝试的调试模式。
自动化优势与实践价值

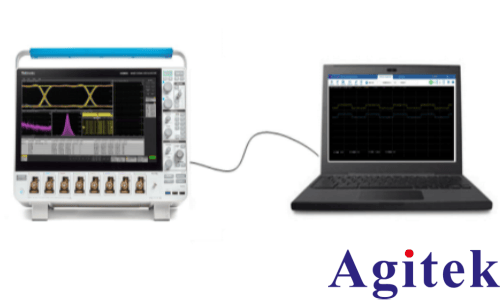

AT-Scope通过程控接口实现对示波器的参数配置、数据采集和报告生成全流程自动化,显著降低了操作复杂度。软件支持扫频与单频点两种测试模式,单点模式可直观观察时域波形是否失真,帮助验证注入电平是否合适。高阶版还集成了余晖显示、光标测量和异常数据捕获功能,便于分析瞬态信号和长时间记录对比。
相比网络分析仪,基于示波器的方案成本更低、利用率更高,且实测结果与专用设备高度吻合。AT-Scope兼容泰克、是德等主流品牌示波器,在电源研发、产线测试和故障排查中,为工程师提供了一套经济高效的环路分析工具,加速了开关电源产品的稳定性验证与优化迭代。
