40V/1A替代TPS7A4700/TPS4701高PSRR低噪声快速响应线性稳压器
创始人
2025-11-24 18:37:02
0次
概述：替代TPS7A4700/TPS7A4701

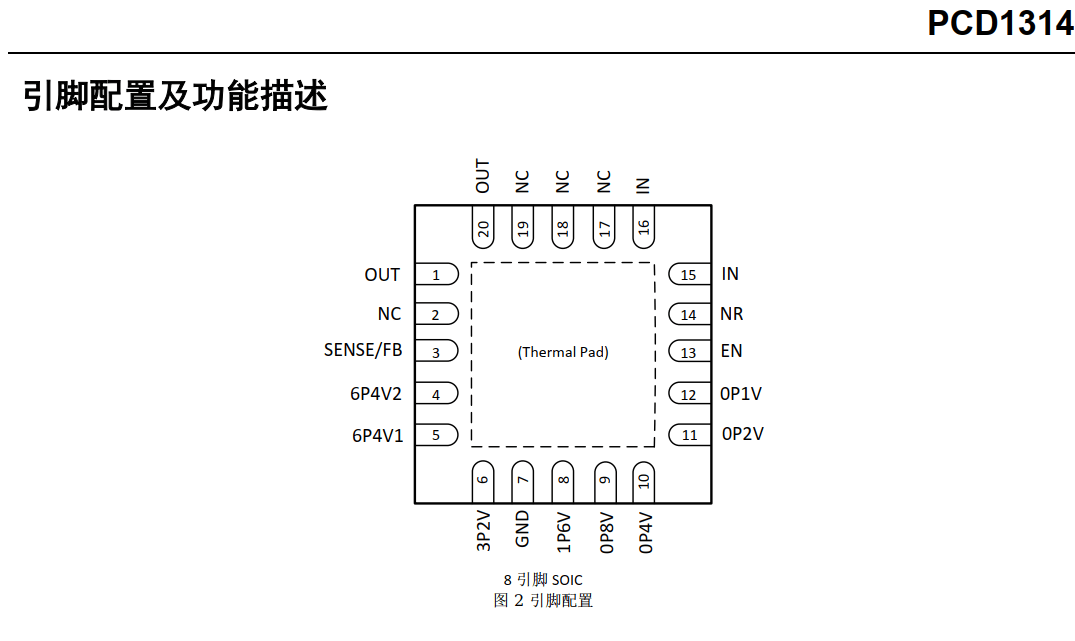

PCD1314 是一款低压差稳压器，专为低噪声和快速瞬态响应而优化。该器件能够提供 1A 的输出电流，典型压降为 276mV。工作静态电流为 1mA，关机时降至 1μA，同时压差模式下静态电流控制良好。除了快速瞬态响应外， PCD1314 还具有 3μVRMS 的超低输出电压噪声和高达 88dB 的电源纹波抑制比，这使得该器件非常适合敏感的射频电源、仪器仪表、音频和医疗影像应用。PCD1314 可以通过输出电压编程引脚和 PCB布局设定输出电压，无需反馈电阻和前馈电容，从而减小外围元器件数量，此时输出电压范围为 1.4V至20.5V。同时， PCD1314 也支持外部反馈电阻调压，输出电压范围为 1.4V 至 VIN-VDO。 PCD1314稳压器内部保护电路包括电流限制和热限制，提供20引脚低热阻 QFN 封装，可工作在-55°C - +125°C温度范围。
产品特性:

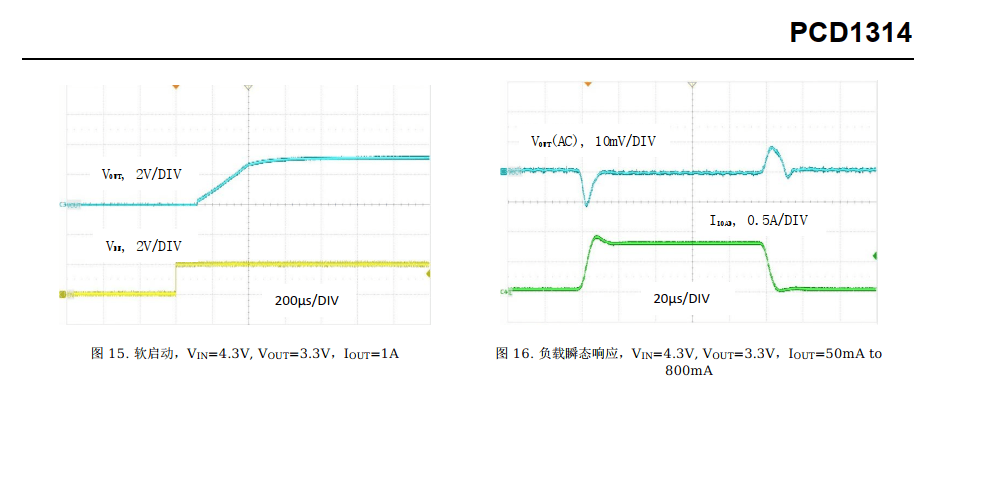

#优化快速瞬态响应
#输出电流： 1A

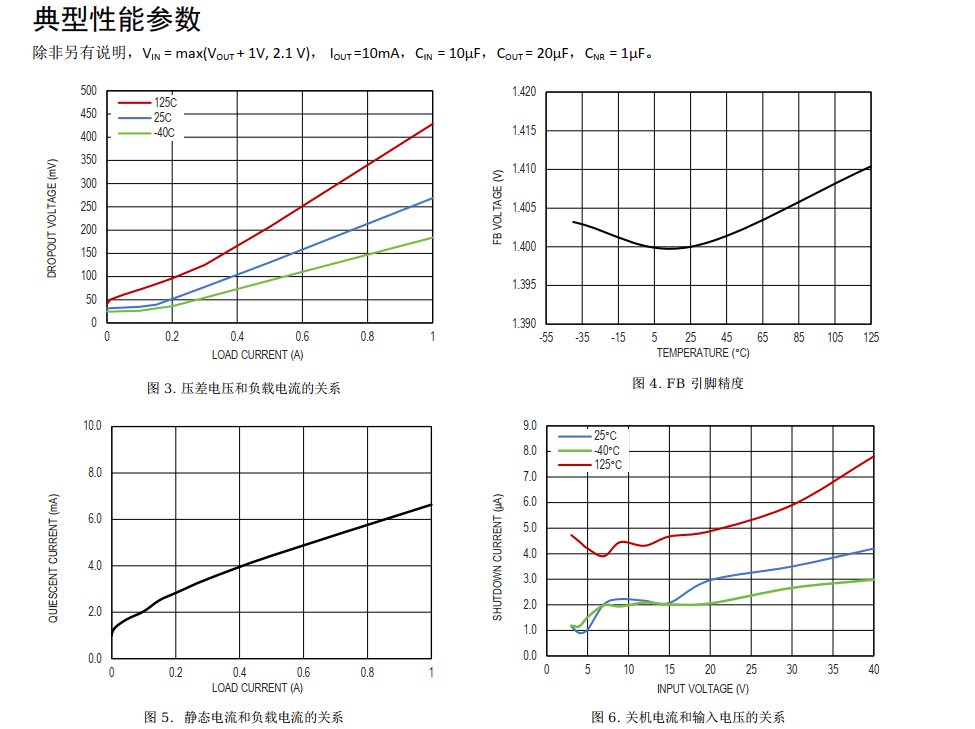

#压差电压： 1A 时为 276mV
#超低噪声： 3μVRMS（10Hz 至 100kHz）
#电源抑制比： 88dB/75dB（100Hz/100kHz）
#1mA 静态电流
#宽输入电压范围： 2.1V 至 40V

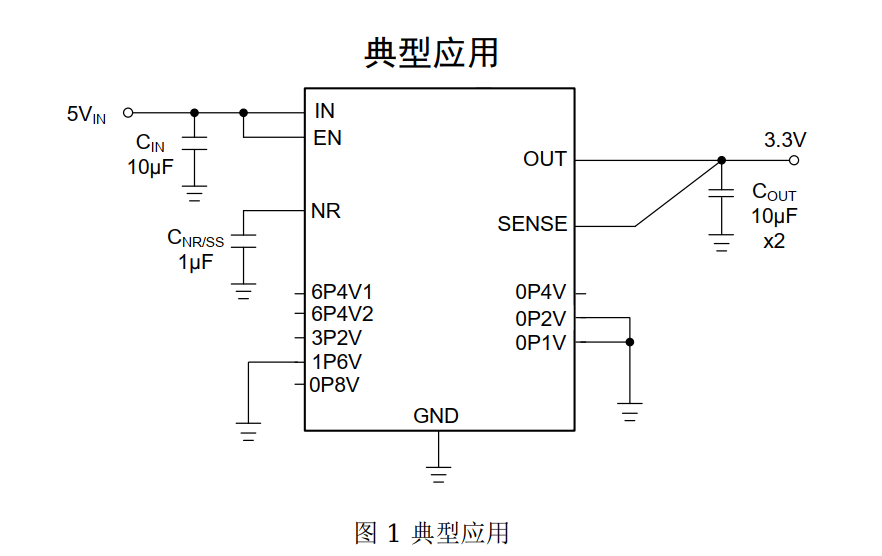

#1.4V 至 20.5V 的引脚编程输出
#1.4V 至 VIN-VDO的可调输出
#1μA 关机时的静态电流
#支持最小 10μF 输出电容稳定
#热限制
应用:
#医学和影像应用
#射频和 PA 电路
#测试和测量等数据采集系统
#音频设备
