力科（LeCroy）示波器在高速数字设计、信号完整性分析和电源测试等领域用得比较多，性能稳定是它的一大特点。不过再可靠的仪器也难免出问题，其中“通道损坏”是用户反馈比较集中的一类故障——某个通道测不到信号、基线偏离、波形异常，甚至整个通道完全失效。

这篇文章来聊聊力科示波器通道损坏的常见表现、主要原因以及一些实际维修案例。

一、通道损坏有哪些具体表现？

通道故障的表现形式不止一种，实际使用中常见的有这么几类：

通道无信号：接入已知信号后屏幕上看不到波形，基线是一条直线。以力科WaveRunner 640Zi为例，通道无信号通常与输入继电器触点氧化、前端衰减电阻损坏或混合信号ASIC失效有关。

特定通道无基线：某个通道的基线偏离正常位置，或者基线消失。

输入阻抗异常：通道输入阻抗不符合预期值，导致信号传输异常。比如50Ω耦合模式下阻抗突变，往往是因为误接过高电压导致匹配电阻烧毁。

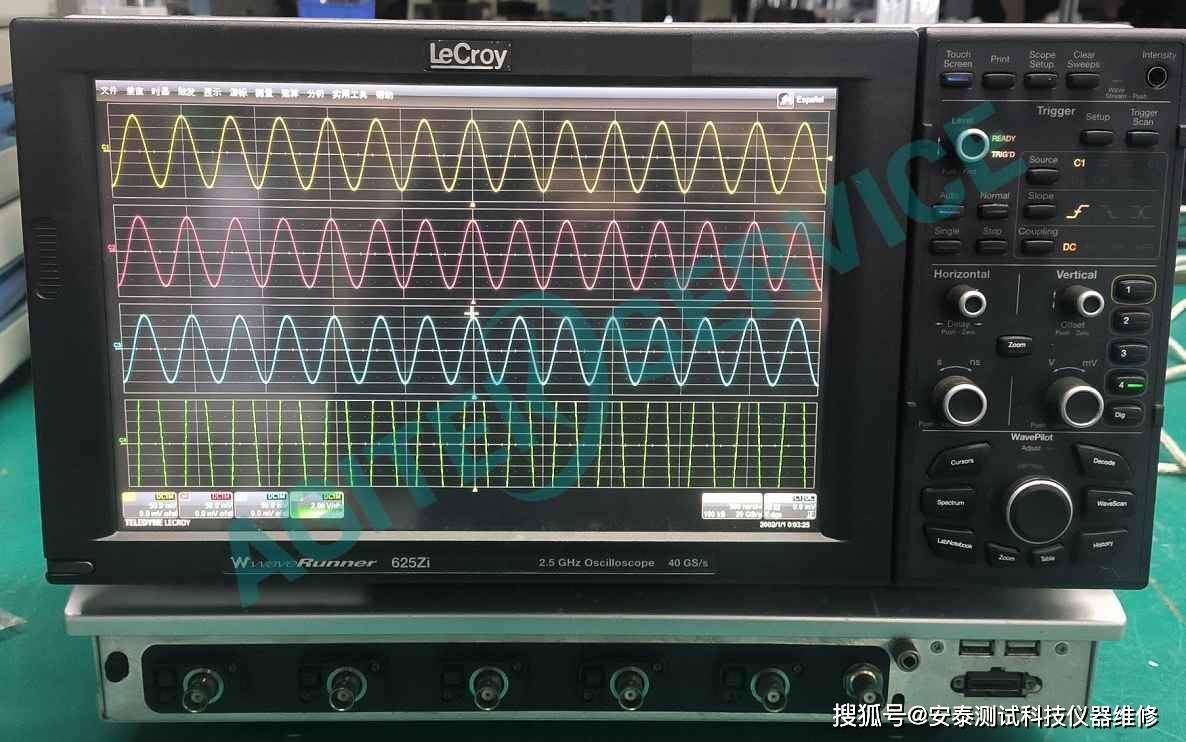

波形异常：波形噪声偏大、幅值不准、垂直档位切换时信号跳动。或者不接入信号时屏幕显示异常波形——比如有客户送修一台WaveRunner 625Zi，开机后不接入任何信号的情况下显示一个异常的正弦波。

带宽不足：仪器标称带宽无法达到，高频信号衰减严重。

二、导致通道损坏的主要原因

从维修案例来看，力科示波器通道损坏的原因主要集中在以下几个方面：

1.输入信号过载

这是最常见的原因，也是完全可以避免的。示波器通道输入端有严格的电压范围限制——50Ω耦合模式下，输入直流加交流峰值电压绝对不能超过±5V。如果误用50Ω档位测量高电压（比如市电、电源输出端），瞬间就会烧毁阻抗匹配电阻和前端放大芯片。

即使是1MΩ耦合模式，最大输入通常也只有400V（DC+AC峰值），测量高压时必须使用合适的衰减探头。有数据显示，大约70%的示波器板级损坏都是因为测试信号过量程导致的。

2.静电放电（ESD）损伤

示波器通道接口是高阻抗输入端，对静电非常敏感。用手或身体其他部位碰触通道接口，静电可能直接击穿采集板上的敏感元件。操作前建议佩戴防静电手环，或者先触摸接地金属释放静电。

3.悬空电缆引入干扰

通道输入端如果连接另一端悬空的电缆，悬空的电缆会像天线一样接收空间中的电磁波，将电信号传导进食波器，造成通道损坏。

4.内部元器件老化

仪器使用年限长了，输入继电器触点氧化、前端衰减电阻老化、精密电阻网络失效等问题会逐渐显现。这类故障属于正常损耗，和前面几种人为因素不同。

三、通道损坏后维修难度如何？

通道故障对示波器来说属于“中度以上”的损伤。维修难度取决于具体的损坏部位：

输入继电器或衰减电阻损坏：相对容易处理，更换对应元件即可。

前端放大芯片或混合信号ASIC损坏：难度较大，需要专业的芯片级维修能力。

采集板大面积损坏：维修难度最高，通常需要更换损坏的逻辑芯片、微处理器或电源模块。

四、实际维修案例

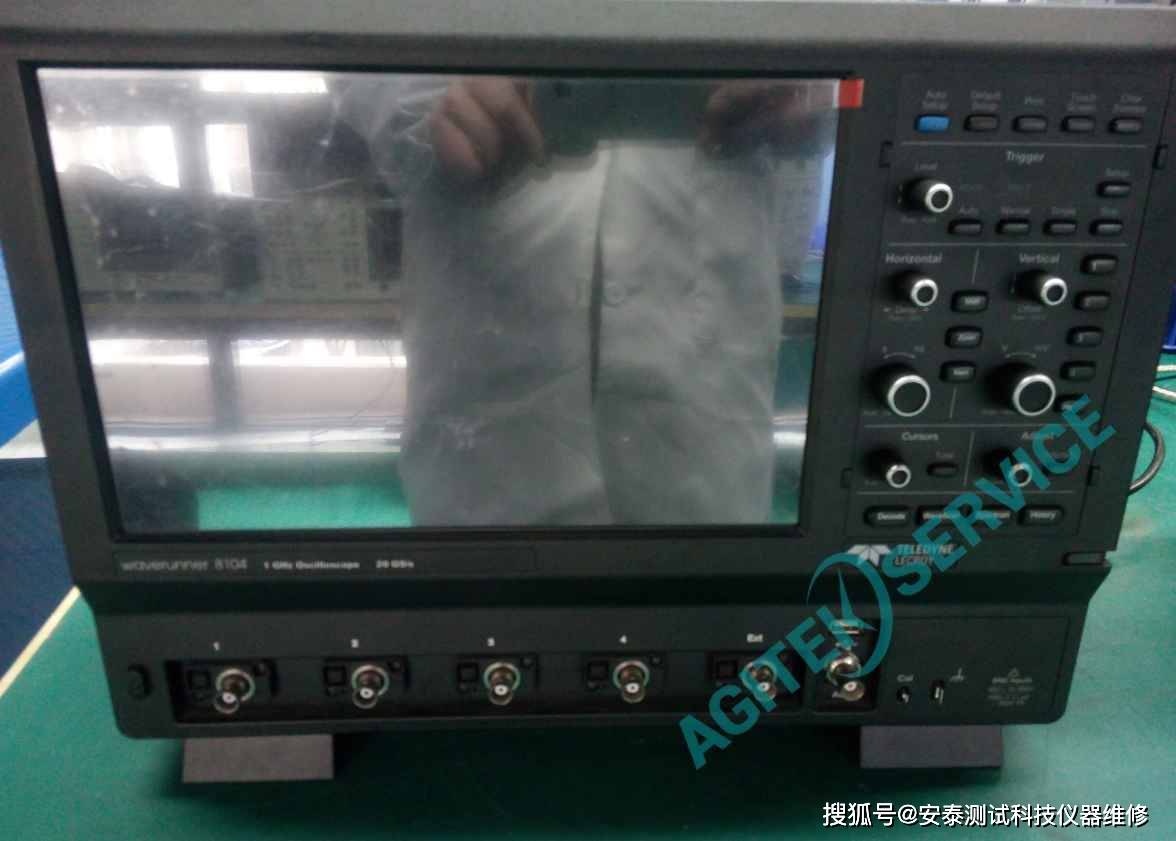

以下是安泰测试科技处理过的几个力科示波器通道损坏案例：

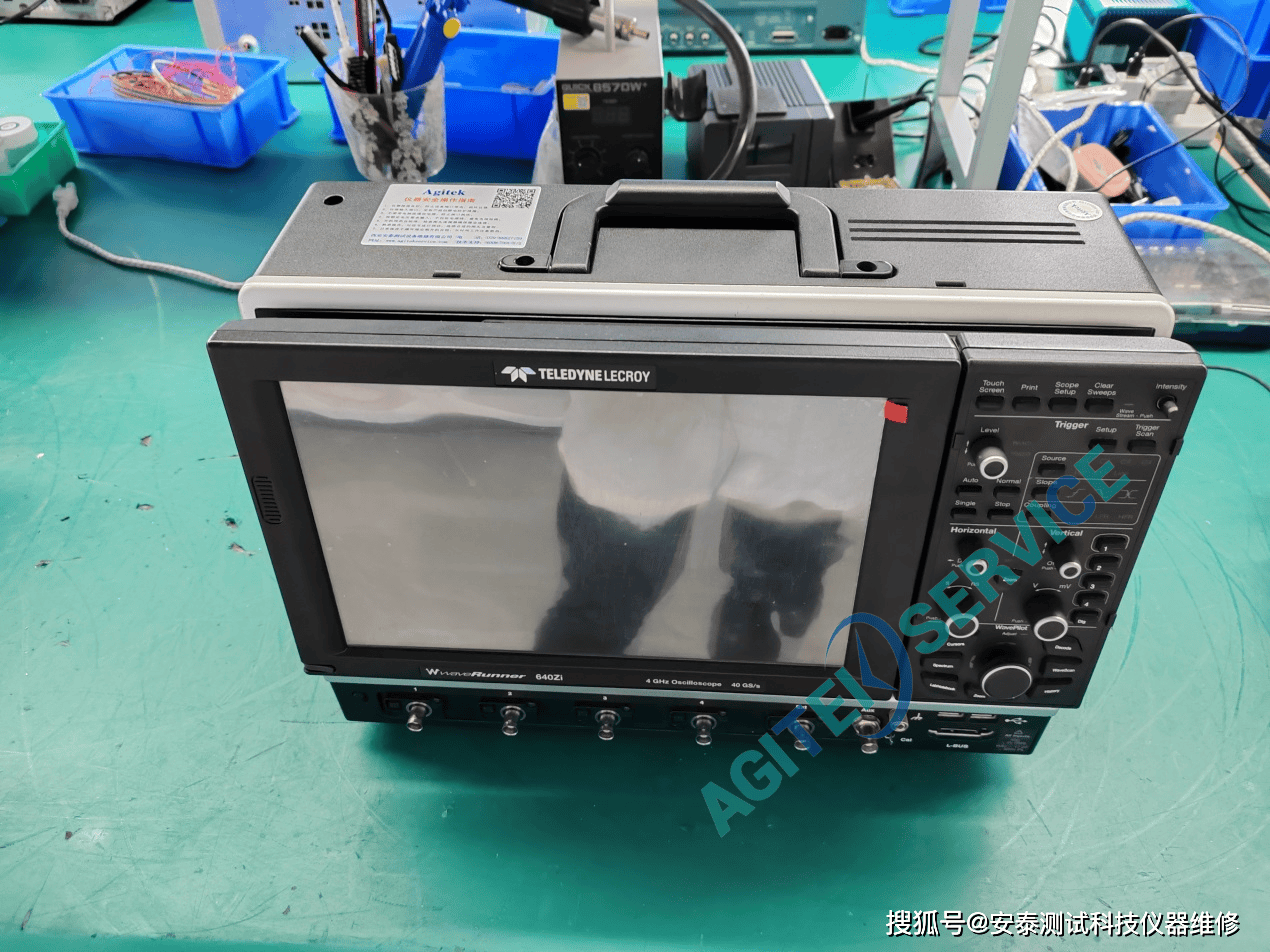

案例一：力科WaveRunner 640Zi通道无信号

客户送修一台WaveRunner 640Zi，故障表现为某个通道测不到信号。经检测，发现输入继电器触点氧化导致信号通路中断，同时前端衰减电阻也有损坏。更换继电器和衰减电阻后，通道信号恢复正常。

案例二：力科HDO4104采集板烧坏

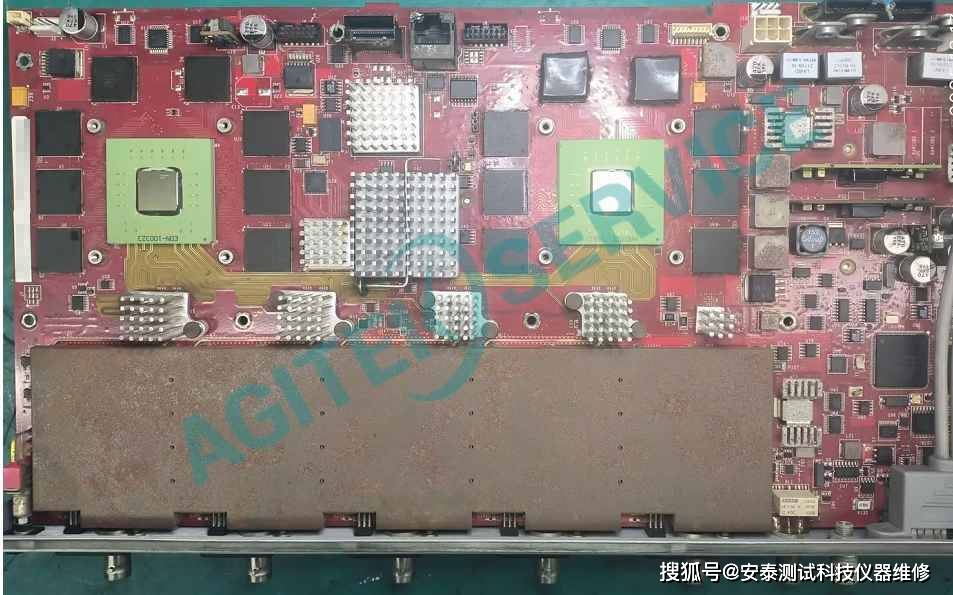

一台HDO4104示波器出现通道无基线、无信号的故障。拆机检测后发现采集板烧坏——通常是由静电或接入过大信号造成的。维修方案是修复采集模块和信号处理核心电路。

案例三：力科760Zi通道无基线

一台760Zi示波器开机后通道无基线、无信号显示。经检测确定为采集板损坏。采用芯片级维修方式——精准定位到采集板上损坏的元器件进行更换，而非整块换板子。修复后仪器各项指标恢复正常。

从这几个案例可以看出，同样是“通道损坏”，实际故障点可能完全不同——有的是继电器触点氧化，有的是前端衰减电阻损坏，有的是采集板上的芯片烧毁。不拆机检测，很难准确判断问题到底出在哪。

五、通道损坏后应该怎么办？

如果力科示波器出现通道故障，建议按以下步骤处理：

第一步：确认故障现象。记录是哪个通道有问题、具体表现是什么——是无信号、基线偏离还是波形异常。

第二步：排除外部因素。换一根已知好的探头和线缆，排除探头本身的问题。检查BNC接口是否有物理损伤或氧化。

第三步：不要继续使用故障通道。通道异常意味着内部电路可能存在短路或损坏，继续通电可能导致故障扩大。

第四步：送专业机构检测。如果排除外部因素后问题依旧，建议送专业维修机构检测。安泰测试科技提供力科示波器的免费故障检测服务——送修后先检测、出报告和报价，客户确认后再维修，不修不收费。

六、关于维修方式

力科示波器属于精密仪器，内部电路复杂，尤其是采集板和前端模拟通路，涉及高频信号处理和精密阻抗匹配。安泰测试科技采用的是芯片级维修模式——精准定位到具体的损坏元器件进行更换，而不是整块换板子。

这种方式周期更短、费用也更低。维修完成后，仪器会经过全面的性能测试和校准，确保各项指标恢复到正常水平。
