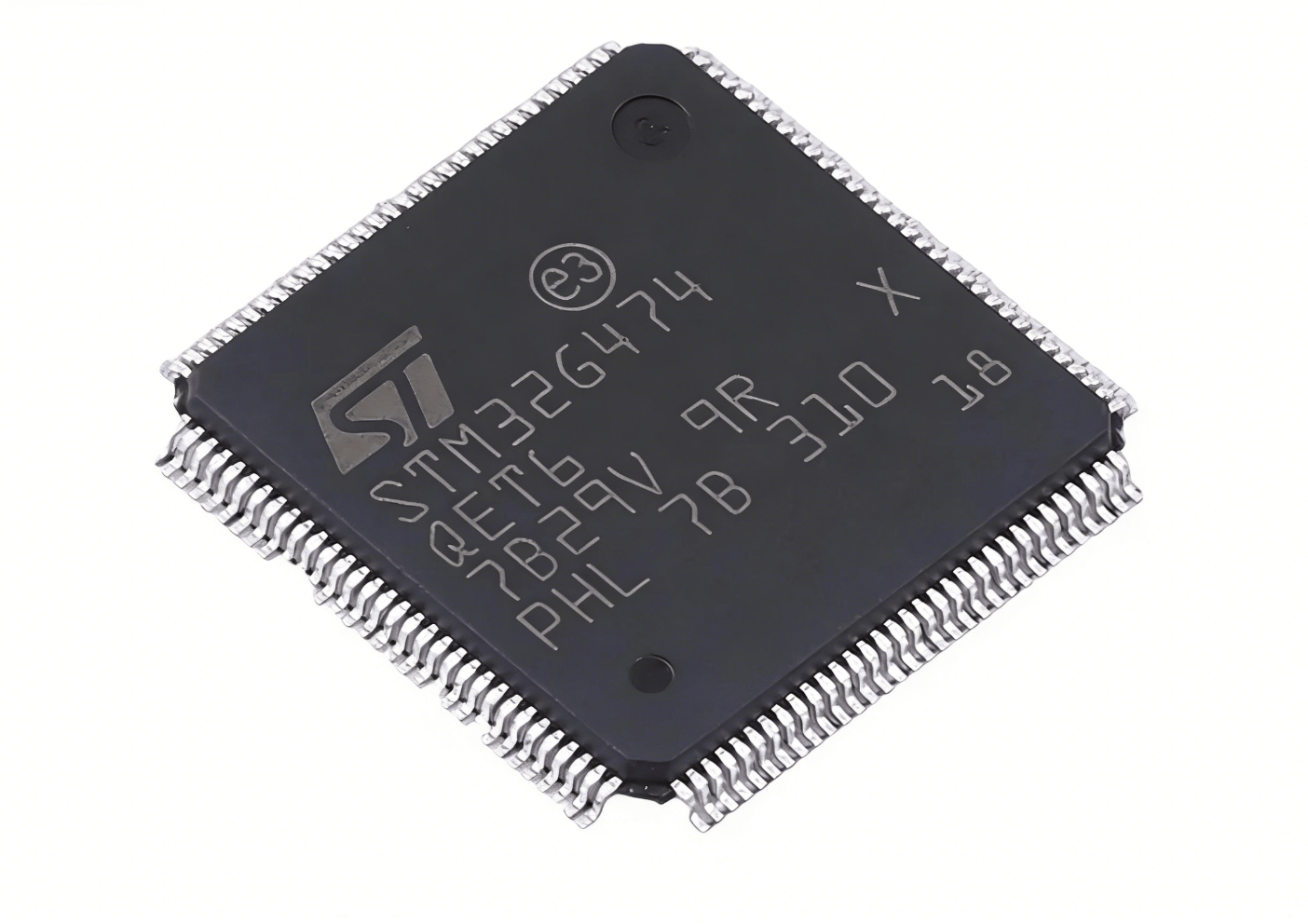

STM32G474QET6实图

STM32G474QET6是一款带DSP和FPU的170MHz主流ARM Cortex-M4 MCU，具有512 KB Flash存储器、数学加速器、高分辨率定时器和高模拟电平集成

描述

STM32G474xB/xC/xE器件基于高性能Arm® Cortex®-M4 32位RISC内核。工作频率最高可达170 MHz。

Cortex-M4内核带有单精度浮点运算单元 (FPU)，支持所有Arm单精度数据处理指令和所有数据类型。该内核还具备一组完整的DSP（数字信号处理）指令和用于增强应用安全性的存储器保护单元 (MPU)。

这些器件内嵌高速存储器（高达512 KB的Flash存储器和128 KB的SRAM）、一个用于静态存储器（针对采用100或更多引脚封装的器件）的灵活外部存储器控制器 (FSMC)、一个Quad-SPI Flash存储器接口以及大量连至2条APB总线、2条AHB总线和1个32位多AHB总线矩阵的增强型I/O与外设。

它们还为嵌入式Flash存储器和SRAM嵌入了多种保护机制，分别是：读保护、写保护、安全存储区域和专有代码读保护。

这些器件内置的外设支持数学/算术函数加速（CORDIC用于三角函数，FMAC单元用于滤波函数）。

它们提供5个快速12位ADC (4 MSps)、7个比较器、6个运算放大器、7个DAC通道（3个外部通道和4个内部通道）、1个内部电压参考缓冲器、1个低功耗RTC、2个通用32位定时器、3个专用于电机控制的16位PWM定时器、7个通用16位定时器、1个16位低功耗定时器以及具有184 ps分辨率的高分辨率定时器。

它们还带有标准和高级通信接口，如：

- 4个I2C接口

- 4个SPI接口，其中2个与半双工I2S接口复用

- 3个USART接口，其中包含2个UART接口和1个低功耗UART接口

- 3个FDCAN接口

- 1个SAI接口

- USB设备

- UCPD

这些器件的工作温度范围是-40至+85 °C（+105 °C结温）和-40至+125 °C（+130 °C结温），电源电压范围是1.71至3.6 V。这些器件均提供一整套的节能模式，支持用户实现低功耗应用设计。

同时支持使用一些独立电源，包括ADC、DAC、OPAMP和比较器的模拟独立电源输入。VBAT输入支持备份RTC和寄存器。

STM32G474xB/xC/xE系列提供了从48引脚到128引脚的9种封装。

功能

• 包含意法半导体先进的专利技术
• 内核：配有FPU的Arm® 32位Cortex®-M4 CPU、自适应实时加速器（ART加速器）实现从Flash存储器执行时零等待、频率高达170 MHz时执行性能达到213 DMIPS，MPU，支持DSP指令
• 工作条件：
• VDD、VDDA电压范围：1.71 V至3.6 V
• 数学硬件加速器
• 用于三角函数加速的CORDIC
• FMAC：滤波算法加速器
• 存储器
• 512 KB Flash存储器，支持ECC、2个存储区具备同时读写功能、专有代码读保护 (PCROP)、安全存储区域和1 KB OTP
• 96 KB SRAM，前32 KB实现了硬件奇偶校验
• 执行加速器：指令和数据总线上的32 KB SRAM，支持硬件奇偶校验 (CCM SRAM)
• 外部存储器接口，用于支持SRAM、PSRAM、NOR和NAND存储器的静态存储器FSMC
• Quad-SPI 存储器接口
• 复位和电源管理
• 上电/掉电复位 (POR/PDR/BOR)
• 可编程电压检测器 (PVD)
• 低功耗模式：睡眠、停止、待机和关断
• RTC和备份寄存器的VBAT模式供电
• 时钟管理
• 4 MHz至48 MHz晶振
• 带校准功能的32 kHz振荡器
• 具有PLL选项的内部16 MHz RC振荡器 (± 1%)
• 内部32 kHz RC振荡器 (± 5%)
• 高速I/O端口多达107个
• 所有端口均可映射到外部中断向量
• 多个耐受5 V电压的I/O
• 互连矩阵
• 16通道DMA控制器
• 5个12位0.25 µs ADC，多达42个通道硬件过采样时的分辨率高达16位，转换范围为0至3.6 V
• 7个12位DAC通道
• 3个缓冲外部通道1 MSPS
• 4个无缓冲内部通道15 MSPS
• 7个超快速轨到轨模拟比较器
• 6个可在PGA模式下使用的运算放大器，所有终端均可访问
• 内部电压参考缓冲器 (VREFBUF)，支持三种输出电压（2.048 V、2.5 V和2.9 V）
• 17个定时器：
• HRTIM（高分辨率和复杂波形生成器）：6个16位计数器，184 ps分辨率，12个PWM
• 2个32位定时器和2个16位定时器，可实现最多4个IC/OC/PWM或脉冲计数器和正交（增量）编码器输入
• 3个16位8通道高级电机控制定时器，多达8个PWM通道，具有死区生成和紧急停止功能
• 1个16位定时器，带2个IC/OC，1个OCN/PWM，具有死区生成和紧急停止功能
• 2个16位定时器，带IC/OC/OCN/PWM，具有死区生成和紧急停止功能
• 2个看门狗定时器（独立看门狗和窗口看门狗）
• 1个SysTick定时器：24位递减计数器
• 2个16位基本定时器
• 1个低功耗定时器
• 日历RTC，支持闹钟和从停止/待机模式周期唤醒功能
• 通信接口
• 3个FDCAN控制器，支持灵活的数据速率
• 4个I2C增强快速模式 (1 Mbit/s)，支持20 mA灌电流、SMBus/PMBus和从停止模式唤醒功能
• 5个USART/UART（ISO 7816接口、LIN、IrDA、调制解调器控制）
• 1个LPUART
• 4个SPI，支持4至16位可编程位帧，其中2个与半双工I2S接口复用
• 1个SAI（串行音频接口）
• 支持LPM和BCD的USB 2.0全速接口
• IRTIM（红外接口）
• USB Type-C®/USB功率传输控制器 (UCPD)
• 真随机数发生器 (RNG)
• CRC计算单元，96位唯一ID
• 开发支持：串行线调试 (SWD)、JTAG、嵌入式跟踪宏单元 (Embedded Trace Macrocell™)

ST/意法半导体常用型号汇总（部分）：

STM32F030C8T6/TR ， STM32F722RET6

STM32F030K6T6/TR ， STM32F722VCT6

STM32G030K8T6/TR ， STM32F722VET6

STM32G070CBT6/TR ， STM32F723ZET6

STM32F030F4P6TR ， STM32F743IIT6

STM32G030F6P6TR ， STM32F767IGT6

STM32F030C8T6TR ， STM32F767ZIT6

STM32F030F4P6TR ， STM32G030C8T6

STM32F030K6T6TR ， STM32G030K6T6

STM32F042G6U6TR ， STM32G030K8T6

STM32F052C6T6TR ， STM32G031F8P6

STM32F070CBT6TR ， STM32G031G8U6

STM32F072CBU6TR ， STM32G031K6U6

STM32F101R8T6TR ， STM32G070CBT6

STM32F103RBH6TR ， STM32G070KBT6

STM32F103RET6TR ， STM32G070RBT6

STM32F103ZEH6TR ， STM32G071CBU6

STM32F205RGT6TR ， STM32G071KBU6

STM32G030F6P6TR ， STM32G071RBT6

STM32G030K8T6TR ， STM32G431CBT6

STM32G431KBT6TR ， STM32G431CBU6

STM32H750VBT6TR ， STM32G431RBT6

STM32L011E4Y6TR ， STM32G473RCT6

STM32L011F3U6TR ， STM32G473VCT6

STM32L051K8U6TR ， STM32G474CEU6

STM32L052T8Y6TR ， STM32G474QET3

STM32L053R8T6TR ， STM32G474QET6

STM8L052R8T6/TR ， STM32G474RBT6

STM32 ARM Cortex 32位微控制器分类

STM8S003F3P6TR。 ， STM32G474RCT6

STM8S903K3T6CTR ， STM32G474RET6

STM32F030C6T6TR ， STM32G491VET6

LD59030DTPU18R ， STM32GOB1CBT6

M95M04-DRMN6TP ， STM32GOB1RBT6

M9SMO4-DRMN6TP ， STM32GOB1RCT6

STGWA40H65DFB2 ， STM32GOB1RET6

STM32L151C8T6A ， STM32GOB1VCT6

STM32L152RBT6A ， STM32GOB1VET6

STM32L4R5QII6P ， STM32H523RET6

STM32MP157DAA1 ， STM32H563VIT6

STM8L051F3P6TR ， STM32H743IIT6

STM8L151G6U6TR ， STM32H743VIH6

STM8L151K4T6TR ， STM32H743VIT6

STM8S003F3P6TR ， STM32H743ZIT6

STM8S003F3U6TR ， STM32H750IBT6

STM8S005C6T6TR ， STM32H750VBT6

STM8S103F3P6TR ， STM32H750XBH6

STM8S105C6T6TR ， STM32H750ZBT6

VL53L4CDVODH/1 ， STM32H7A3VGH6

STTS2004B2DN3F ， STM32L010C6T6

L78L05ABD13TR ， STM32L010K4T6

STM32C011F6P6 ， STM32L011D4P7

STM32F030C6T6 ， STM32L031G6U3

STM32F030C8T6 ， STM32L031K6T6

STM32F030CCT6 ， STM32L051C8T6

STM32F030F4P6 ， STM32L051K8U6

STM32F030K6T6 ， STM32L052C8T6

STM32F030R8T6 ， STM32L053R8T6

STM32F030RCT6 ， STM32L071CBT6

STM32F031C6T6 ， STM32L071KZU6

STM32F042C6T6 ， STM32L071RBT6

STM32F042F6P6 ， STM32L072KBU6

STM32F042G6U6 ， STM32L073VBT6

STM32F051C8T6 ， STM32L152VET6

STM32F051K8U6 ， STM32L412K8U6

STM32F051R8T6 ， STM32L431CCT6

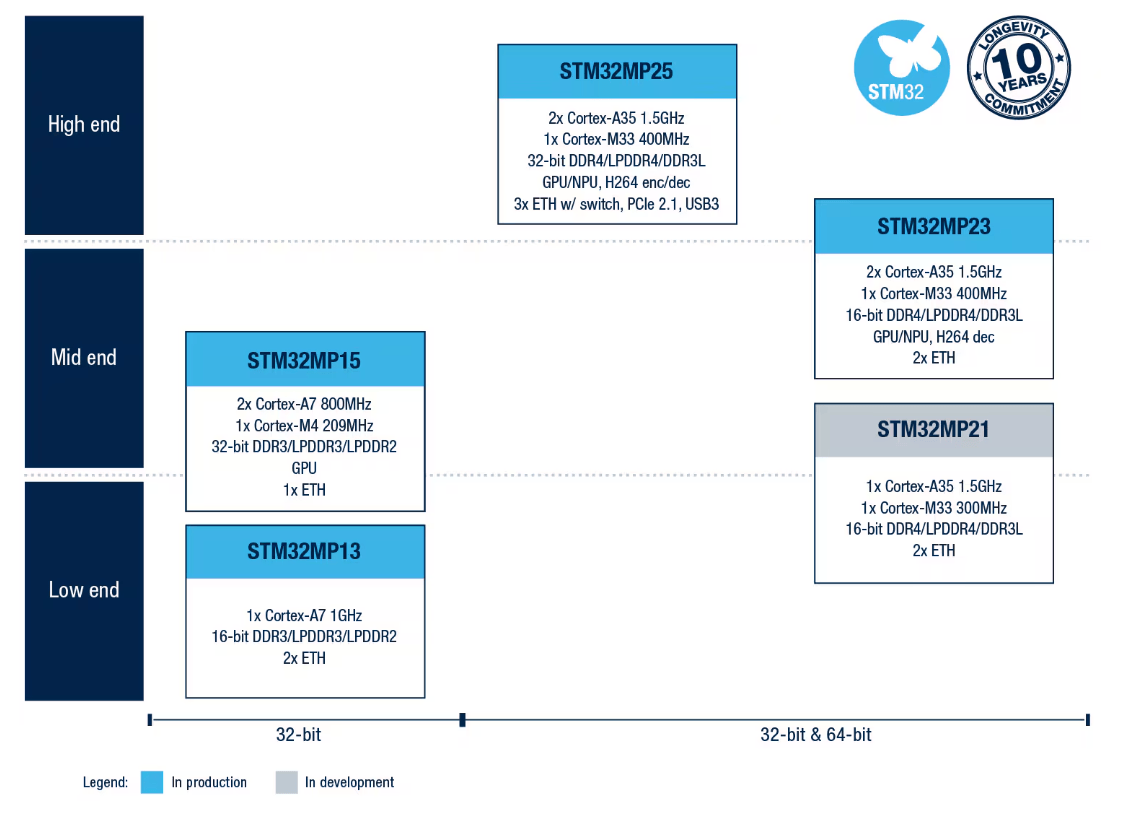

STM32 Arm Cortex MPU产品类型
