一、产品概述

天二贴片电阻HR2010 系列厚膜高压贴片电阻是专为高工作电压需求场景打造的精准电子元件，采用特殊材料与优化设计，严格遵循行业高标准，具备出色的电气性能、稳定性和可靠性。该产品可广泛适配电源供应、工业控制系统、测量仪器、背光逆变器、医疗设备及精密仪器等多个领域，为各类电子设备的高压电路提供精准的电阻解决方案，保障设备稳定高效运行。

二、核心特性

1. 高压适配能力：TYPE-1 类型额定功率 0.5W，TYPE-2 类型额定功率 0.5W 且最大工作电压可达 2000V DC，最大过载电压 3000V DC，能轻松应对高电压工作环境，满足不同高压场景的应用需求。
2. 精准电阻控制：提供多种精度等级选择，包括 ±0.5%（D 级）、±1%（F 级）、±5%（J 级），电阻范围覆盖 47Ω~30MΩ，其中 100KΩ~1MΩ 区间温度系数（T.C.R）为 ±100ppm/℃，10MΩ
3. 宽温工作范围：工作温度区间为 - 55℃~155℃，可适应恶劣的高低温环境，在极端温度条件下仍能保持稳定的电气性能，适配各类复杂工作场景。
4. 合规性保障：符合 IEC62368 标准，各项性能指标经过严格检测，产品质量可靠，为设备的安全运行提供有力支持。

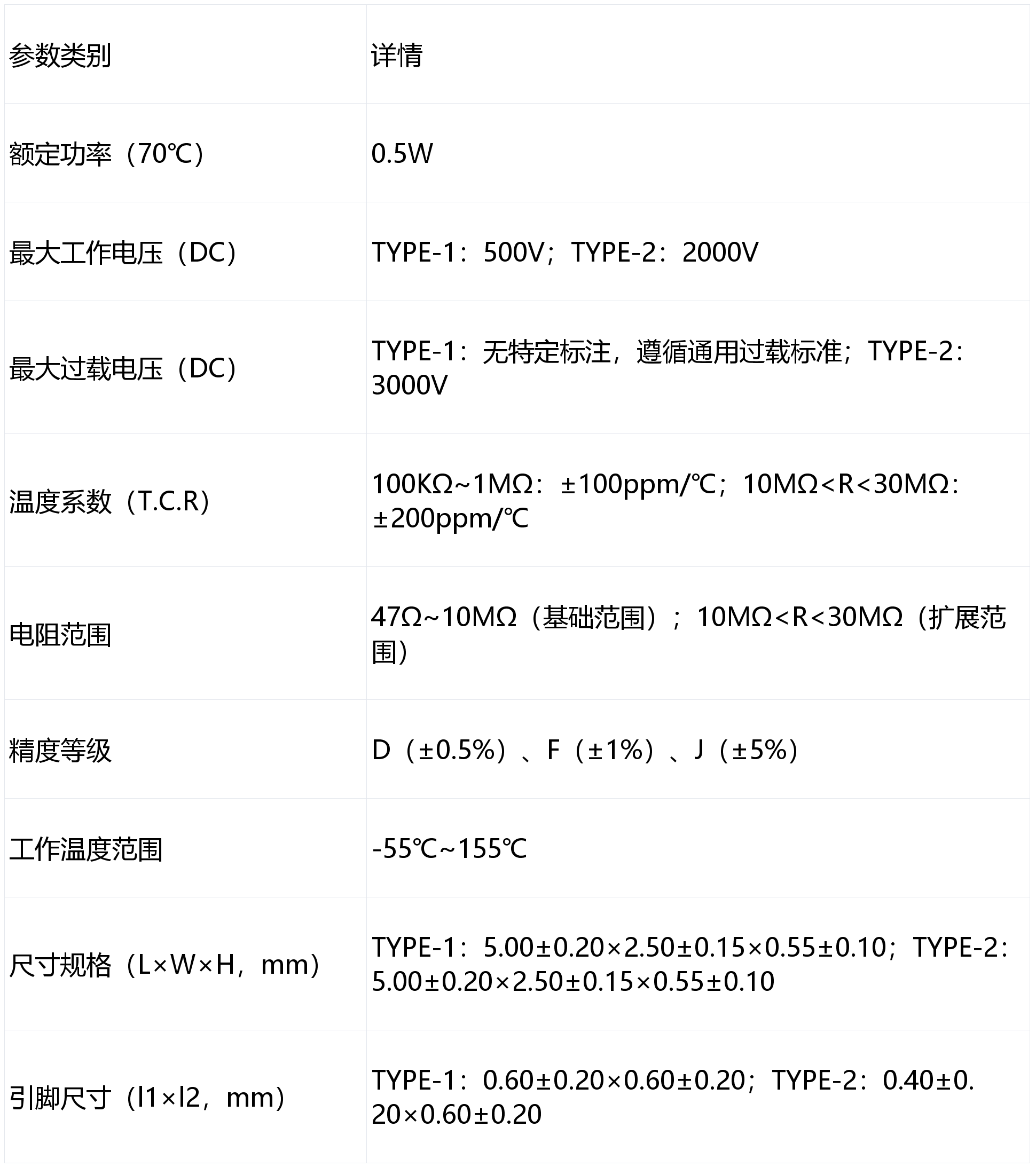

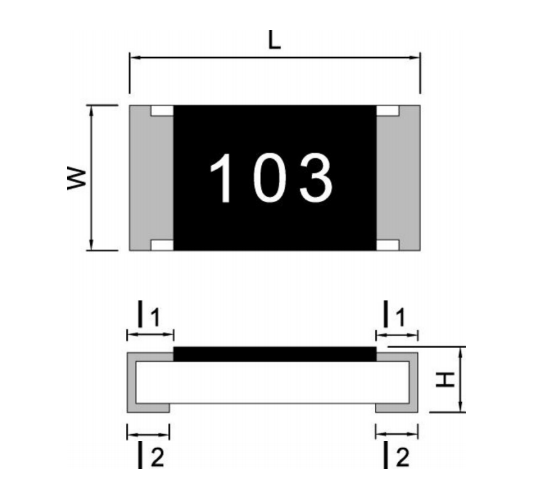

三、关键参数

四、可靠性测试

天二贴片电阻HR2010系列电阻经过多项严苛的可靠性测试，确保产品在长期使用过程中的稳定性与耐用性，测试项目及要求如下：

1. 电阻温度系数（T.C.R）：依据 JIS-C-5201-1 4.8、IEC-60115-1 4.8 标准测试，符合既定规格要求。
2. 短时过载测试：施加 2.5 倍额定工作电压或最大过载电压（取较小值），持续 5 秒，TYPE-1 电阻变化率≤±1%（≤5%），TYPE-2≤±2.0%。
3. 耐焊接热测试：在 260±5℃环境下持续 10 秒，TYPE-1 电阻变化率≤±1%（≤5%），TYPE-2≤±1.0%。
4. 温度骤变测试：-55℃至 155℃循环 5 次，TYPE-1 电阻变化率≤±1%（≤5%），TYPE-2≤±1.0%。
5. 耐溶剂测试：浸入 20~25℃异丙醇中 60 秒，室温放置 48 小时后，TYPE-1 电阻变化率≤±1%（≤5%），TYPE-2≤±1.0%。
6. 负载湿热测试：40±2℃、90~95% 相对湿度环境下，施加额定工作电压或最大工作电压（取较小值），1.5 小时通电 / 0.5 小时断电循环，持续 1000 小时，TYPE-1 电阻变化率≤±1%（≤5%），TYPE-2≤±3.0%。
7. 负载寿命测试：70±2℃环境下，施加额定工作电压或最大工作电压（取较小值），1.5 小时通电 / 0.5 小时断电循环，持续 1000 小时，TYPE-1 电阻变化率≤±1%（≤5%），TYPE-2≤±3.0%。
8. 弯曲强度测试：按对应尺寸规格施加弯曲应力，弯曲时间 5 秒，TYPE-1 电阻变化率≤±1%（≤5%），TYPE-2≤±1.0%。

五、焊接与封装说明

1. 焊接参数：波峰焊温度建议 260℃，持续 10 秒，最多允许 2 次流焊循环；回流焊预热温度≤180℃，预热时间最长 60 秒，升温速率 3K/s，冷却速率约 6K/s，最高温度 245℃，持续时间最长 20 秒，最多允许 3 次回流循环；返修时采用热风设备，温度 350℃，持续 3~5 秒。推荐采用红外、气相炉、热风炉等回流焊接方式。
2. 封装规格：采用卷盘封装，支持纸编带（Q 型）和压花编带（E 型），7 英寸卷盘可容纳 4K / 卷，封装尺寸精准，适配自动化贴装工艺，便于批量生产作业。
3. 存储条件：在 25±5℃、60±20% 相对湿度环境下，存储有效期为自交货日期起 1 年，需妥善保管以保证产品性能。

六、总结

天二贴片电阻HR2010系列厚膜高压贴片电阻凭借其卓越的高压适配能力、精准的电阻控制、宽温工作范围及严苛的可靠性保障，在电源、工业控制、医疗设备等多个高要求领域展现出显著优势。产品不仅符合国际标准，更通过精细化设计与严格测试，为客户提供稳定、可靠的电阻解决方案。无论是常规应用场景还是复杂的高压环境，HR2010 系列都能以出色的性能助力设备升级优化，是电子设备高压电路设计中的理想选择。我们将持续秉持高品质理念，为客户提供更优质的产品与服务，携手共创更高效、可靠的电子应用生态。
