将四个应变片电阻分别接入电桥的四个桥臂,两相邻的应变片电阻的受力方向不同,组成全桥形式的测量电路,转换电路的输出灵敏度进一步提高,非线性得到改善。实验电路图见图3-1,全桥的输出电压UO=4EKε
1、按实验一的实验步骤1至3进行操作。
2、按图3-1接线,将四个应变片接入电桥中,注意相邻桥臂的应变片电阻受力方向必须相反。
3、调节平衡电位器RP,使数字电压表指示接近零,然后旋动测微器使表头指示为零,此时测微器的读数视为系统零位。分别上旋和下旋测微器,每次0.4mm,上下各2mm,将位移量X和对应的输出电压值UO记入下表中。
技术参数:
1、输入电源:AC220V±5% 50±1Hz
2、额定电流:≤5A
3、直流电源:±5V ±15V
4、稳压系数:±1%
5、电压纹波:≤10mV
6、非线性误差:≤5%
7、测量精度:≤1%
8、功 耗:100VA
9、输出电流:1A
10、相对温度:-5℃~40℃
11、相对湿度:<85%(25℃)

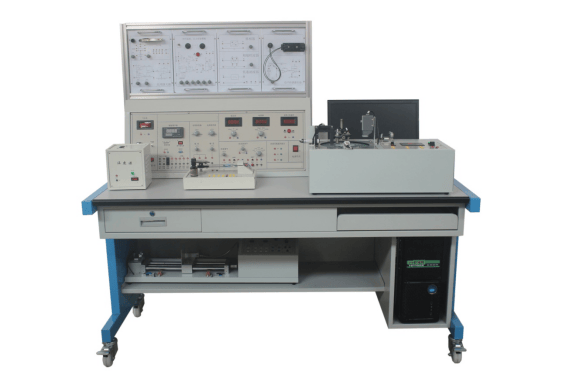

12、实验台规格外形尺寸:1600×750×1100mm
