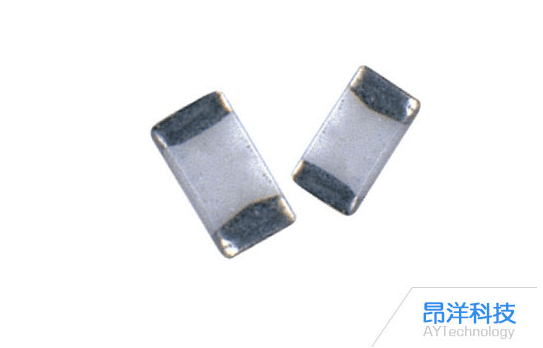

贴片电阻作为电子电路的核心元件，其表面微小的标识和复杂的参数体系常让工程师感到困惑。本文将从标法规则和误差特性两个维度，系统解析贴片电阻的标识方法与误差分类，为电路设计提供实用参考。

一、贴片电阻的标法规则：数字与字母的密码本

贴片电阻的标识方法因尺寸和精度不同而有所差异，主要分为数字标法和字母数字混合标法两类。

1. 数字标法：三位数字的通用语言

适用于0603及以上尺寸的贴片电阻(如0805、1206)。其规则为：前两位数字表示有效数值(单位为欧姆)，第三位数字表示10的幂次。例如，“103”代表10×10³=10kΩ，“472”代表47×10²=4.7kΩ。若第三位为“9”，则表示10的-1次方，如“229”=22×10⁻¹=2.2Ω。阻值小于10Ω时，用“R”代替小数点，如“4R7”=4.7Ω。

2. 字母数字混合标法：精密电阻的专属标识

适用于高精度或特殊阻值的贴片电阻(如0402、0201尺寸)。字母部分通常表示误差等级或阻值范围，数字部分直接表示阻值。例如，“E01”可能代表0.01Ω(±1%精度)，但不同厂商的字母定义可能存在差异，需参考具体数据手册。超小型电阻(如01005尺寸)因体积限制，通常无表面标识，需通过编码查询或测量确认阻值。

二、贴片电阻的误差特性：精度与成本的平衡术

贴片电阻的误差(即阻值允许偏差)直接影响电路性能，需根据应用场景合理选择。常见误差等级包括：

±1%（F级）：通用级精度，适用于消费电子、电源管理等场景，兼顾性能与成本。

±0.5%（D级）：精密级精度，常用于音频电路、高频通信等对信号质量要求较高的领域。

±0.1%（B级）：超精密级精度，多用于医疗设备、航空航天等对可靠性要求严苛的场景。

±5%（J级）和±10%（K级）：经济级精度，适用于成本敏感型应用(如玩具、低端家电)。

误差受温度系数(TCR)、电压系数和长期稳定性影响。例如，薄膜电阻的TCR可低至±5ppm/℃，而厚膜电阻可能达±200ppm/℃;高阻值电阻(如>1MΩ)的电压系数更显著，需优先选择薄膜工艺。此外，电阻值会随时间漂移，军用级电阻可能通过老化测试(如1.000小时高温存储)确保长期稳定性。
