本期拆解带来的是金升阳LMS2000-P12B 2000W CPRS服务器电源，这款电源支持90-264VAC和HVDC直流输入，主路输出电压为12.2V，额定输出电流163A，待机电源输出电压12V，输出电流3A。

电源输入端设有散热风扇，电源插座和指示灯，输出端设有金手指连接器，支持热插拔。电源满足80 PLUS铂金效率，具备PMBus/I2C通信功能，支持在线监控电压电流信息。下面充电头网就带来金升阳这款服务器电源的拆解，一起看看内部的用料和设计。

金升阳2000W铂金牌服务器电源外观

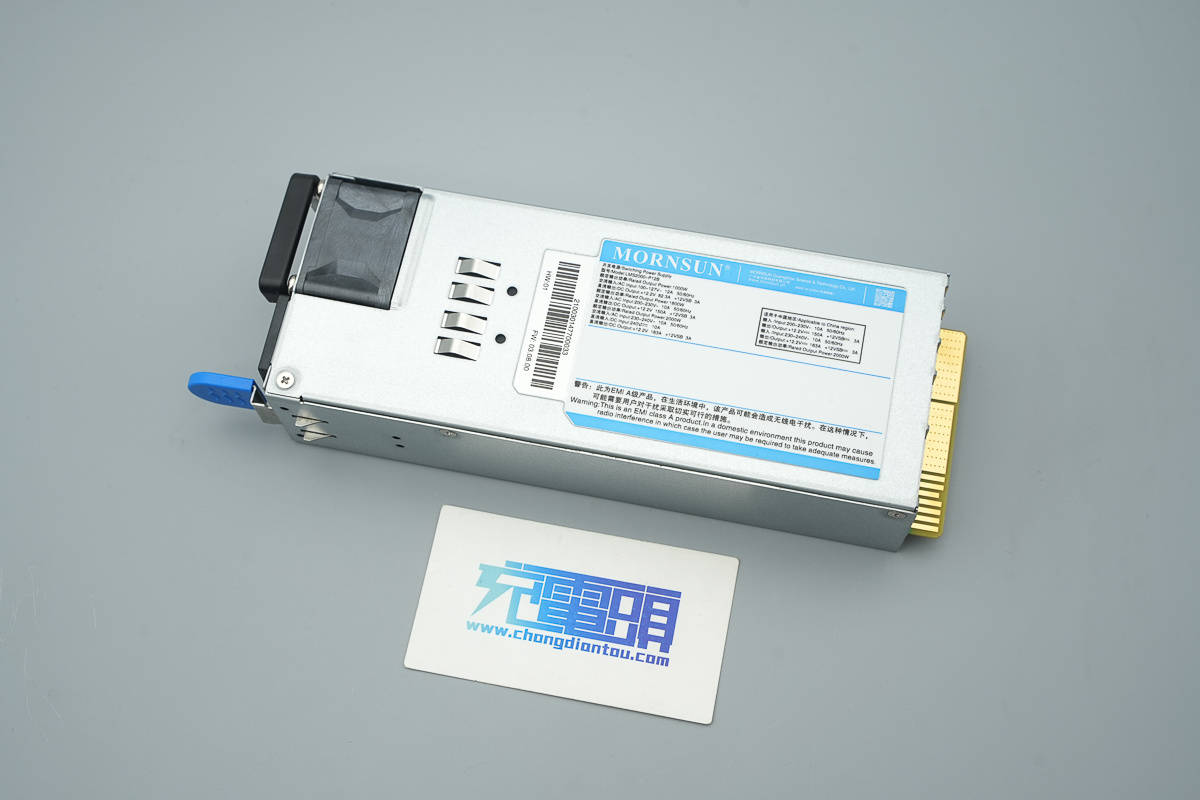

金升阳2000W铂金牌服务器电源采用镀锌钢板外壳，机身正面粘贴标签。

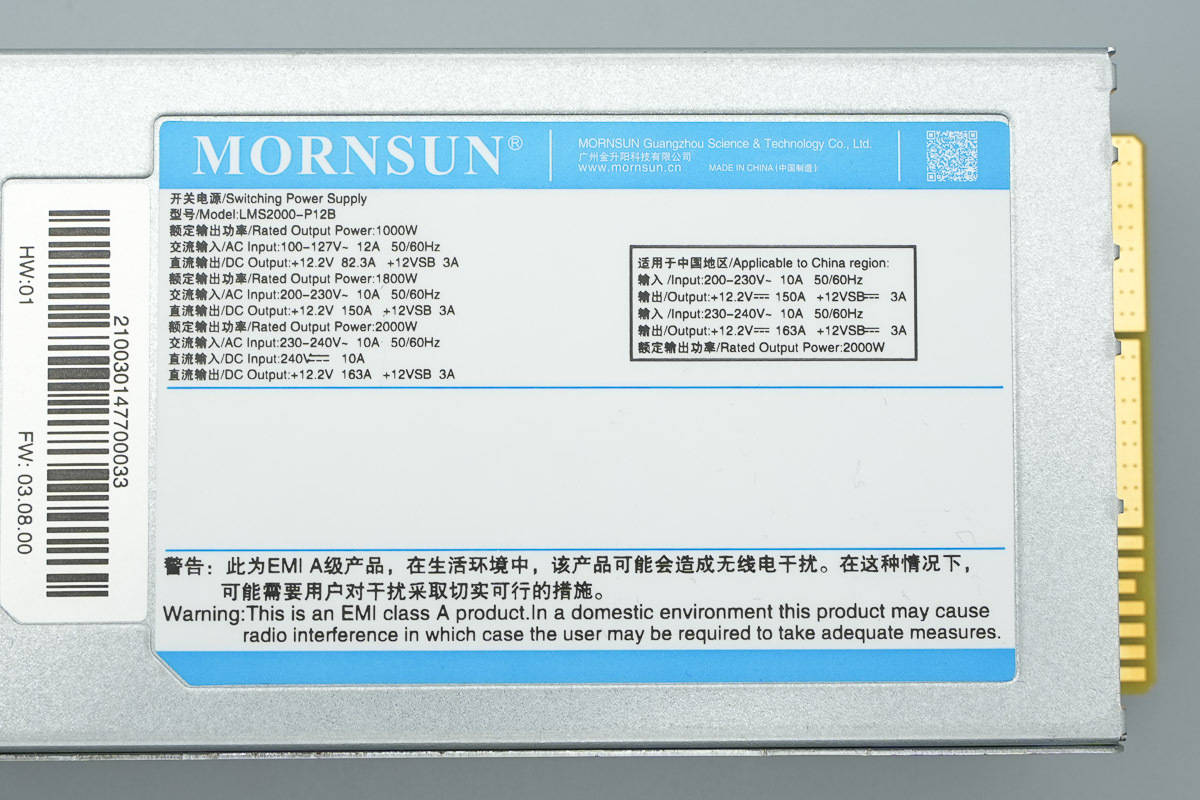

电源机身铭牌特写：

型号：LMS2000-P12B

额定输出功率：1000W

交流输入：100-127V~ 12A 50/60Hz

直流输出：+12.2V 82.3A +12VSB 3A

适用于中国地区

额定输出功率：1800W

交流输入：200-230V~ 10A 50/60Hz

直流输出：+12.2V 150A +12VSB 3A

额定输出功率：2000W

交流输入：230-240V~ 10A 50/60Hz

直流输入：240V ⎓ 10A

直流输出：+12.2V 163A +12VSB 3A

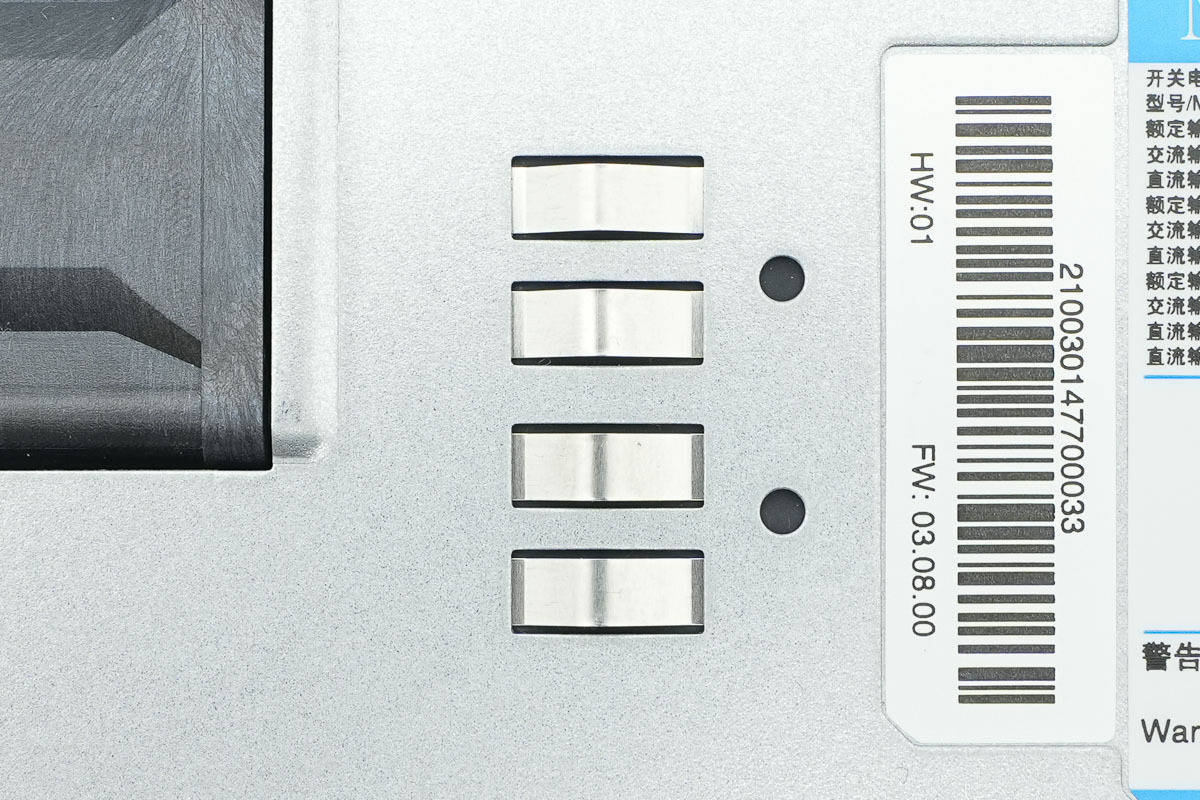

电源机身正面接地弹片特写。

壳体背面设有固定螺丝和接地弹片。

电源输入端设有提手，散热风扇，输入插座，电源指示灯和脱扣把手。

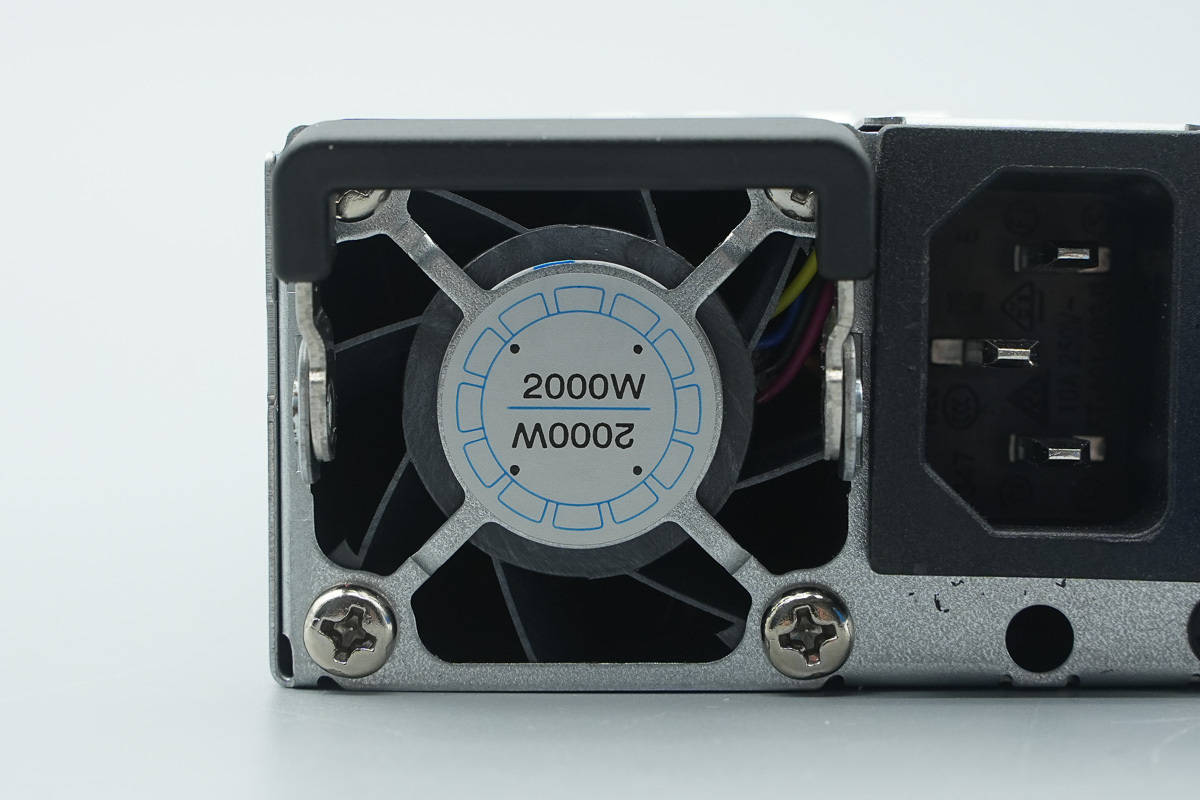

散热风扇设有防护板，标注2000W输出功率。

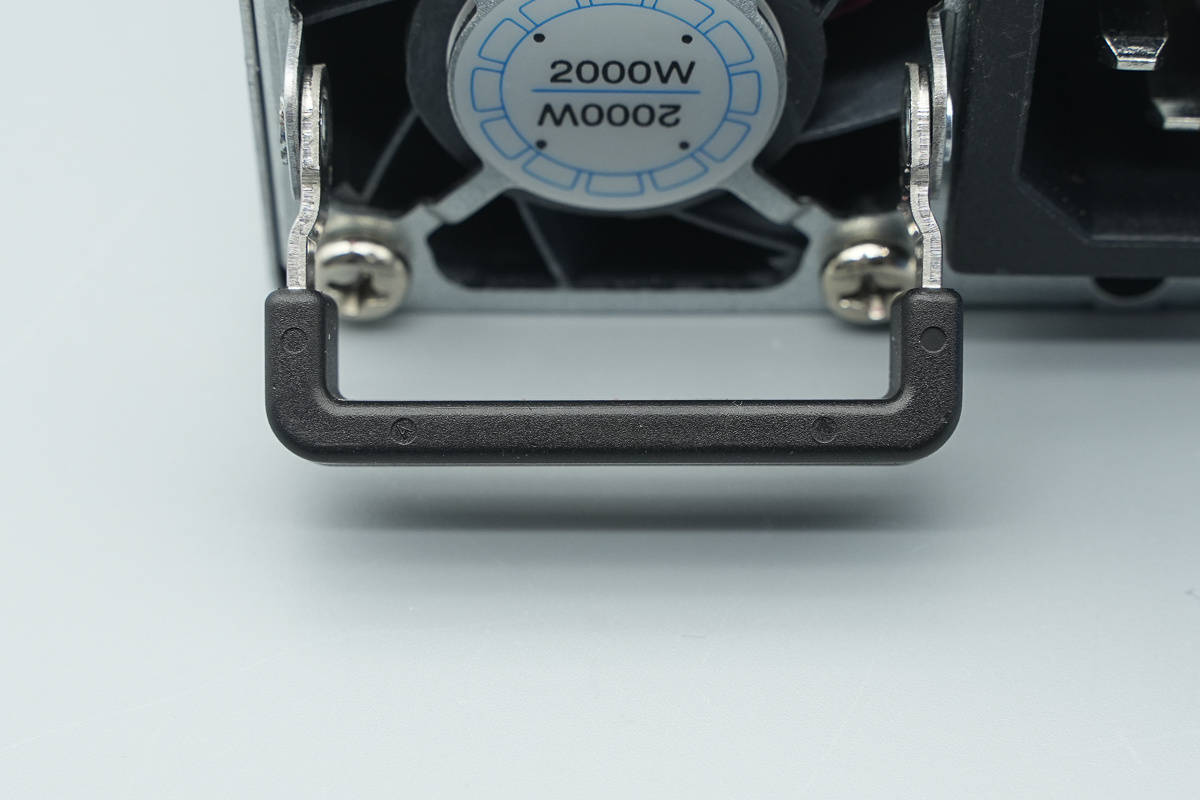

电源安装提手特写。

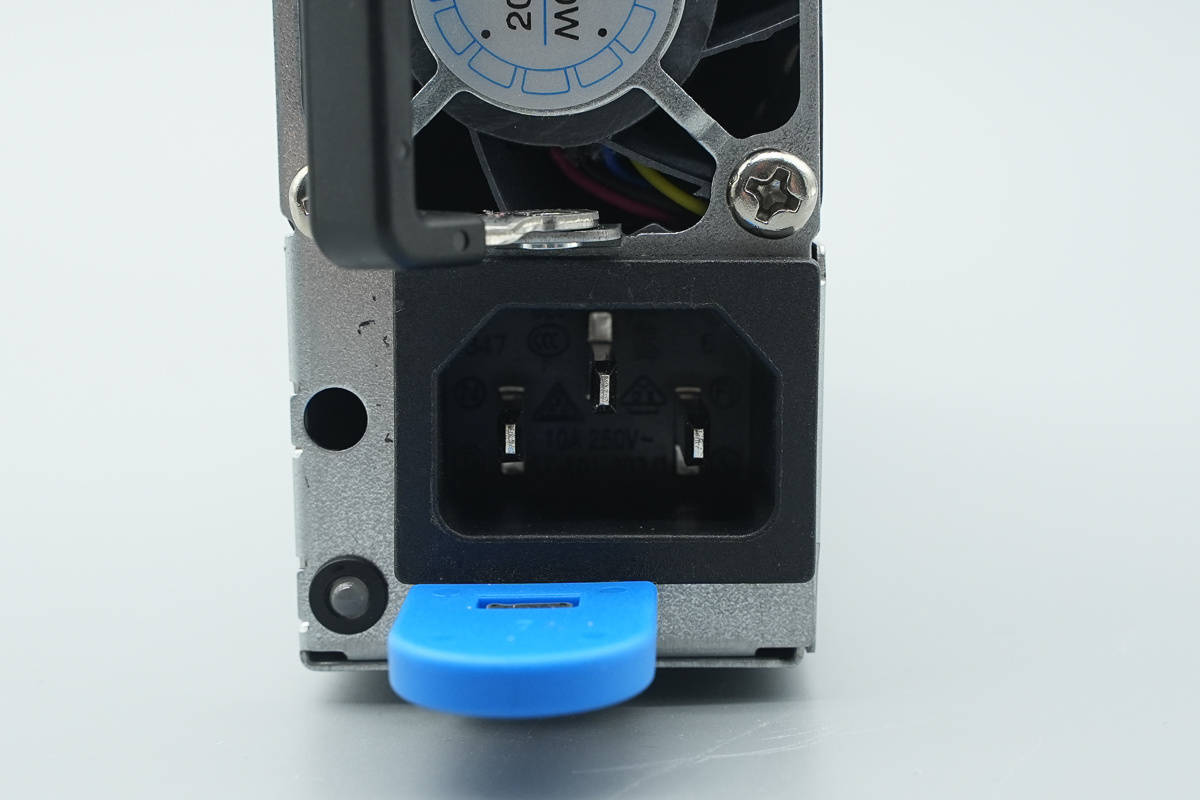

电源输入插座左侧设有指示灯，下方设有脱扣把手。

LED指示灯特写，用于指示电源运行状态。

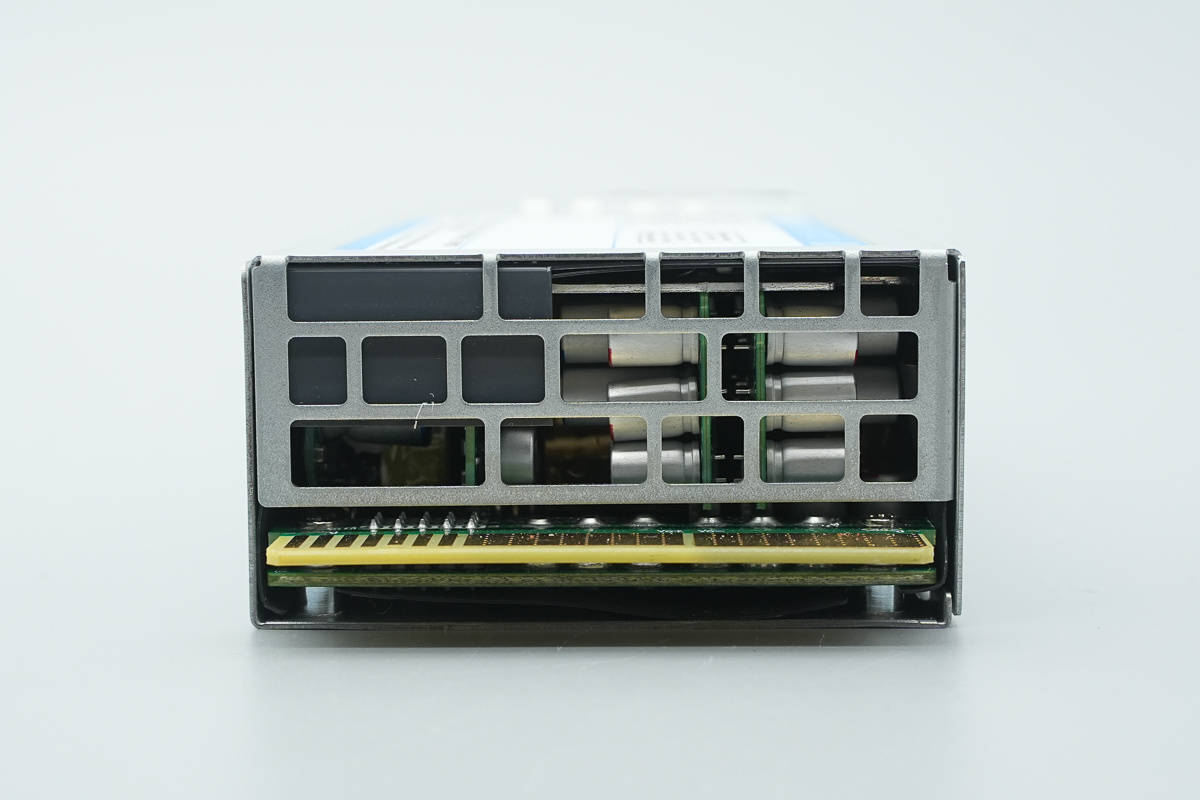

电源输出端设有格栅和金手指小板，透过格栅可以看到内部设有小板和滤波电容。

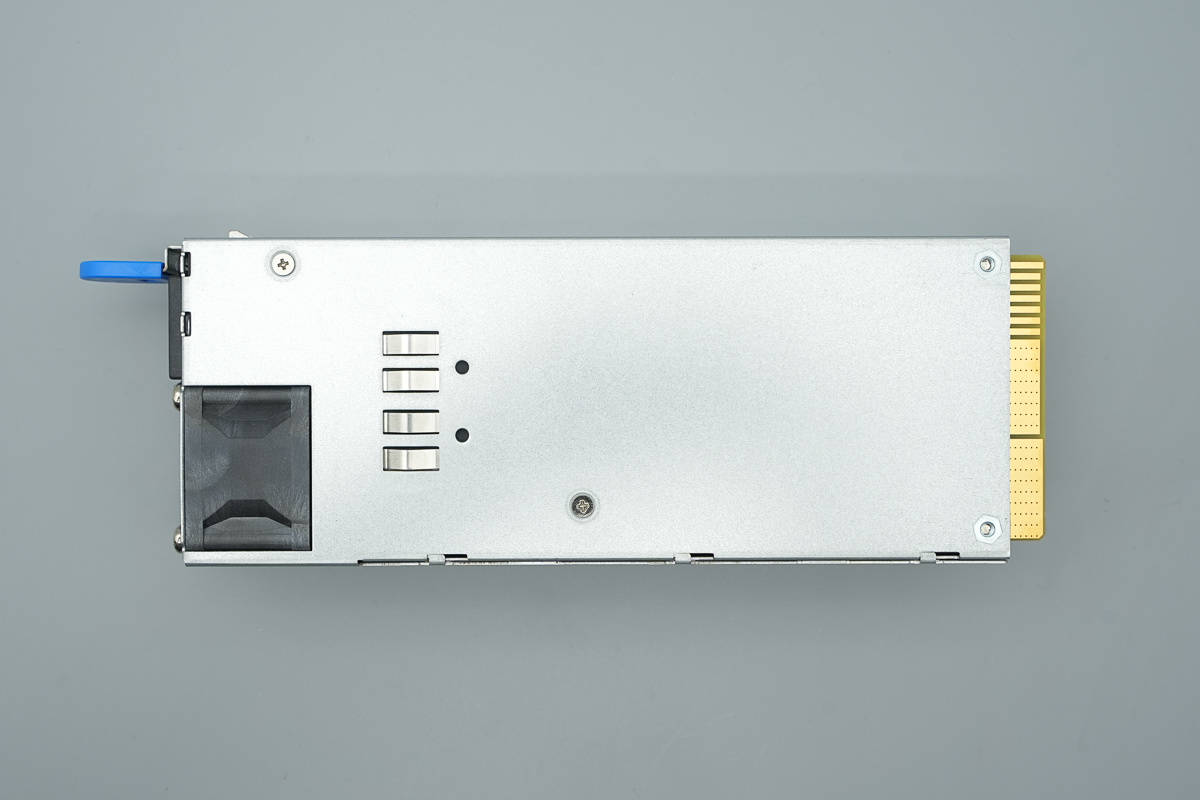

壳体侧面设有固定卡扣。

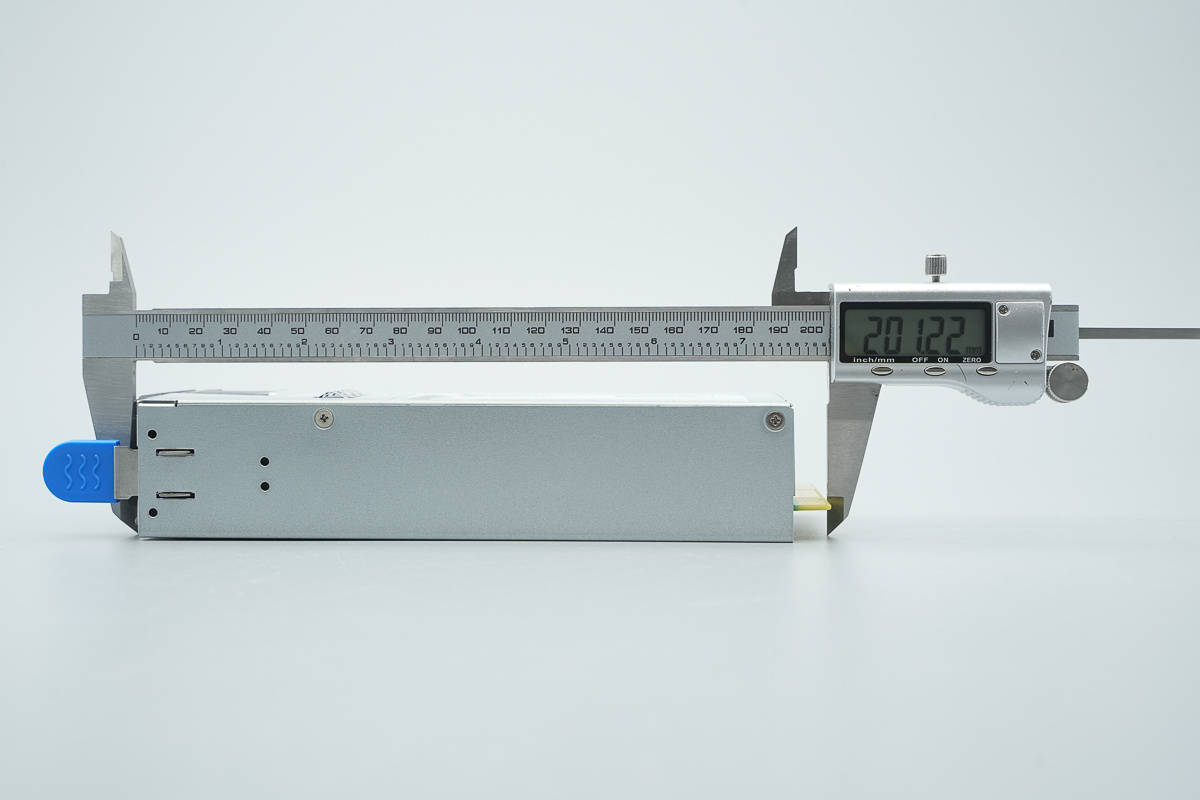

测得电源机身长度约为201.2mm。

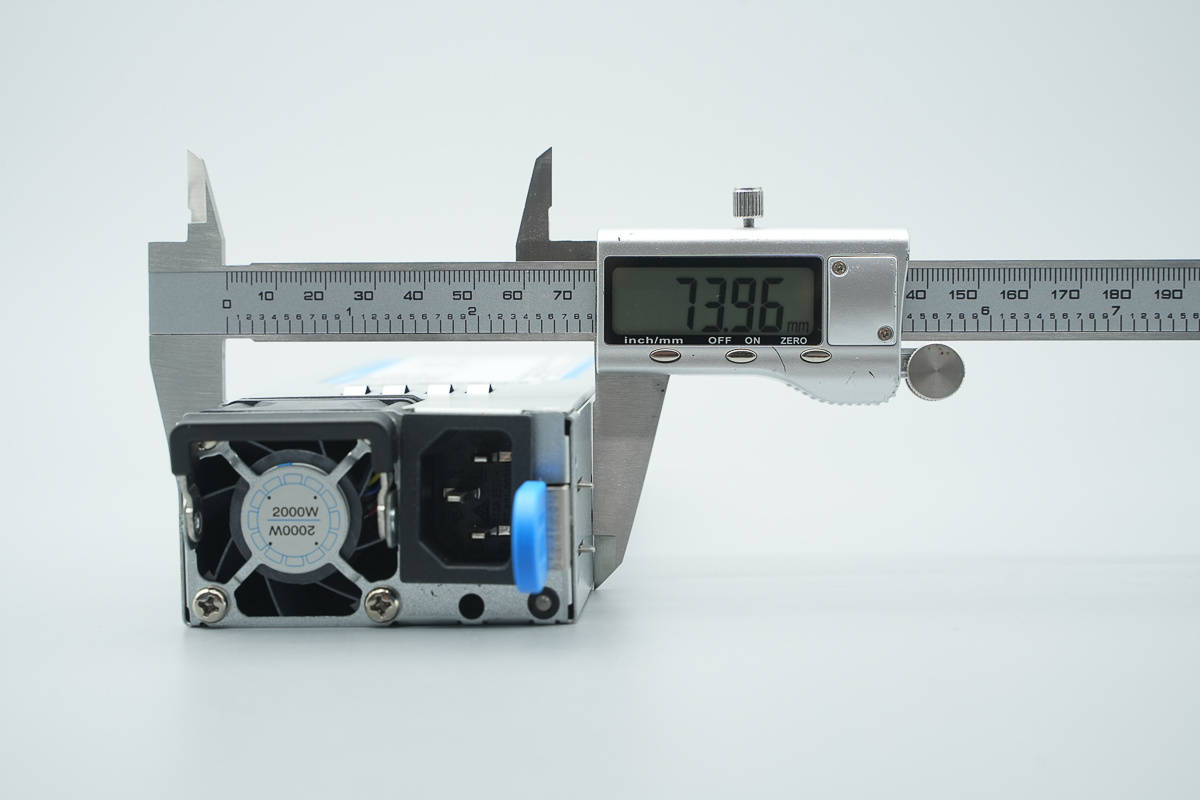

测得电源机身宽度约为74mm。

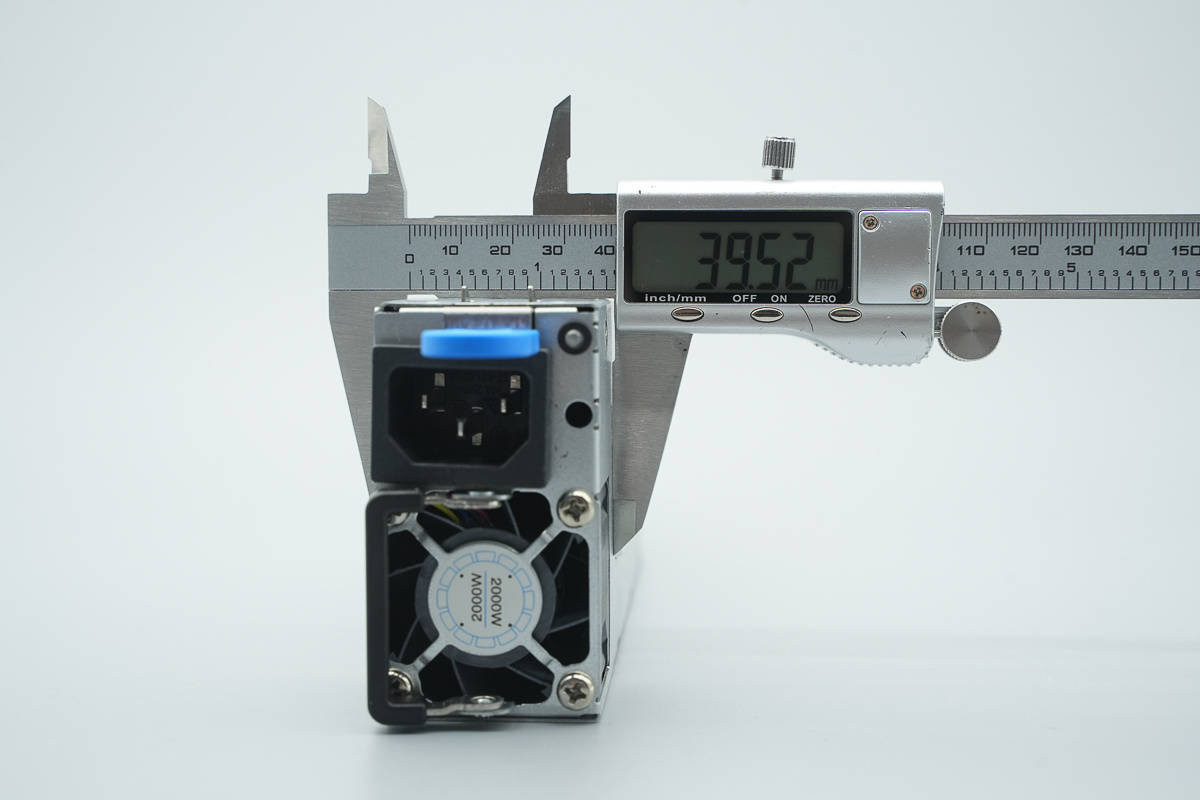

电源机身厚度约为39.5mm。

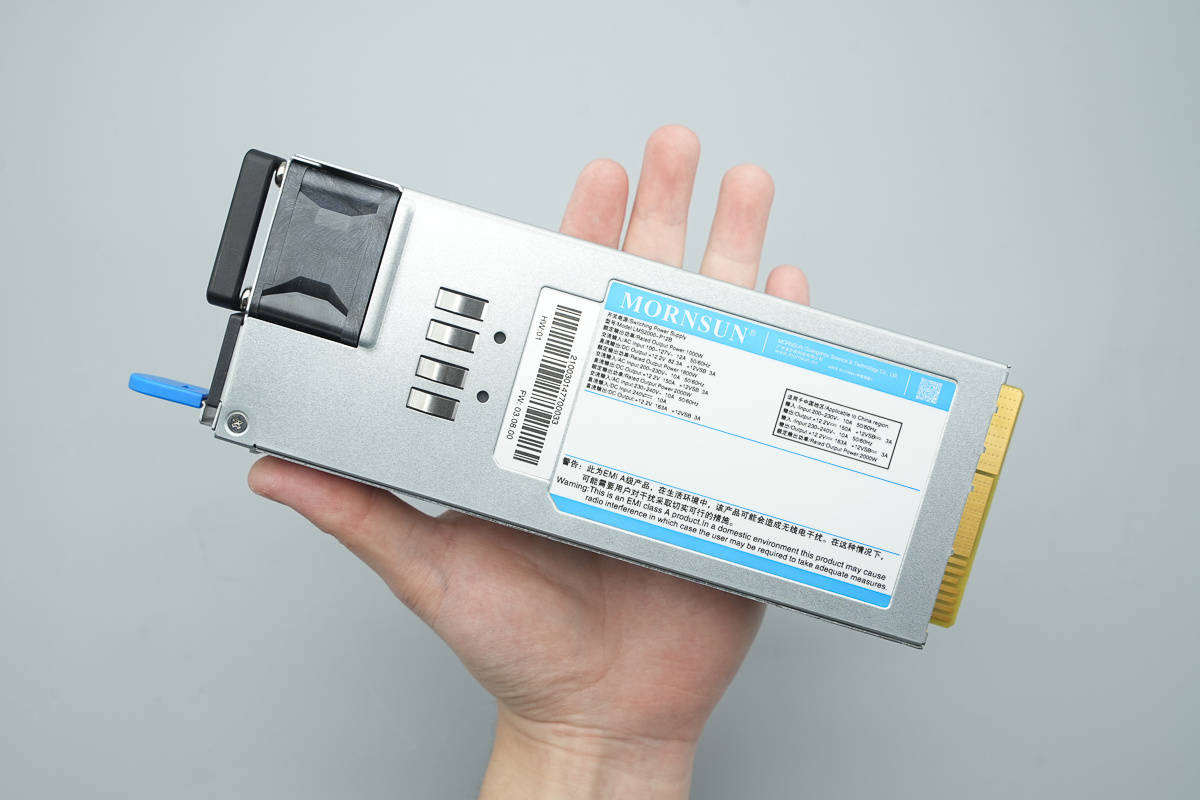

电源拿在手上的大小直观感受。

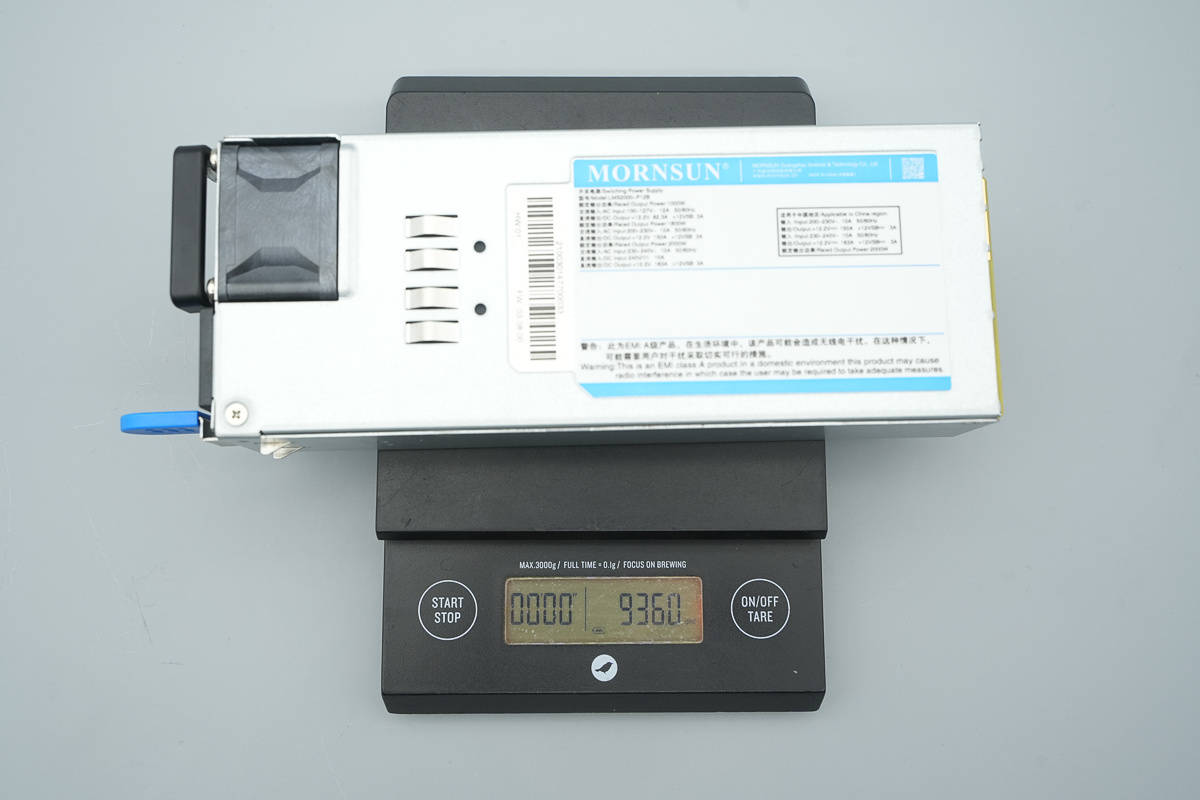

测得电源重量约为936g。

金升阳2000W铂金牌服务器电源拆解

看完了金升阳这款铂金牌服务器电源的外观展示，下面就进行拆解，一起看看内部的用料和设计。

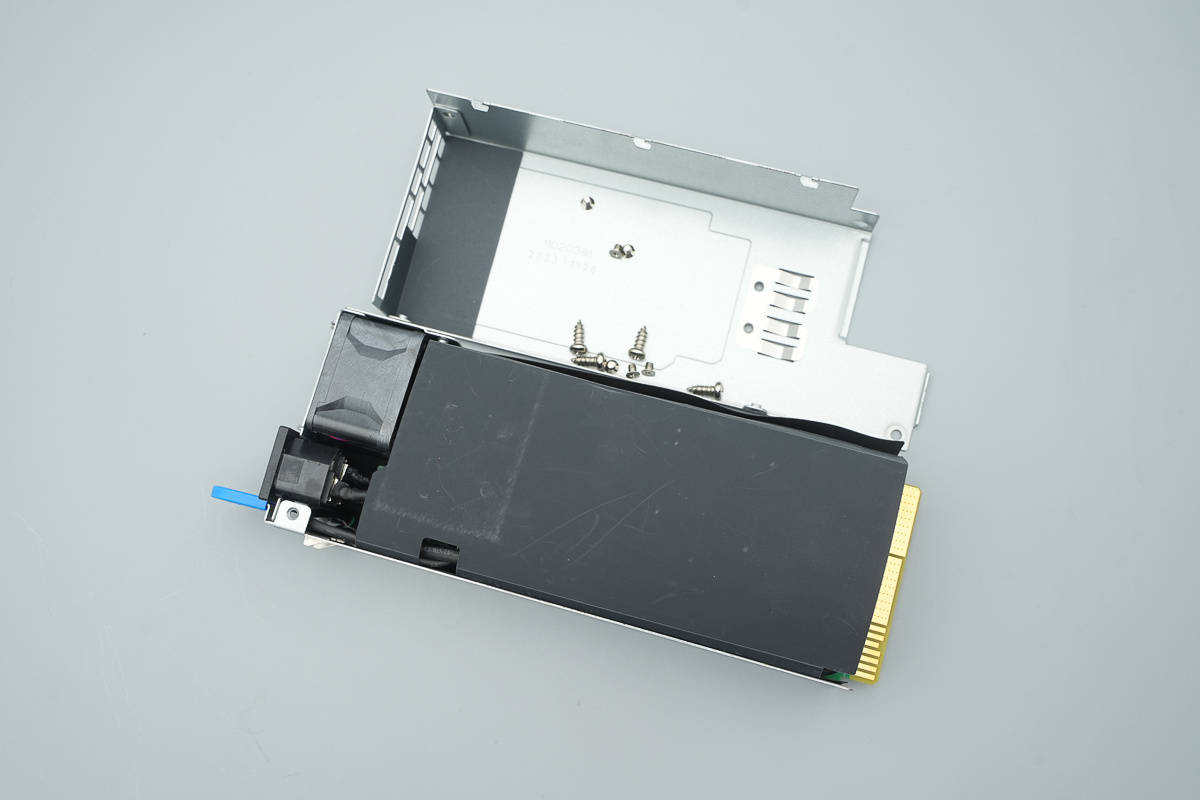

首先拧下固定螺丝，拆开电源外壳。

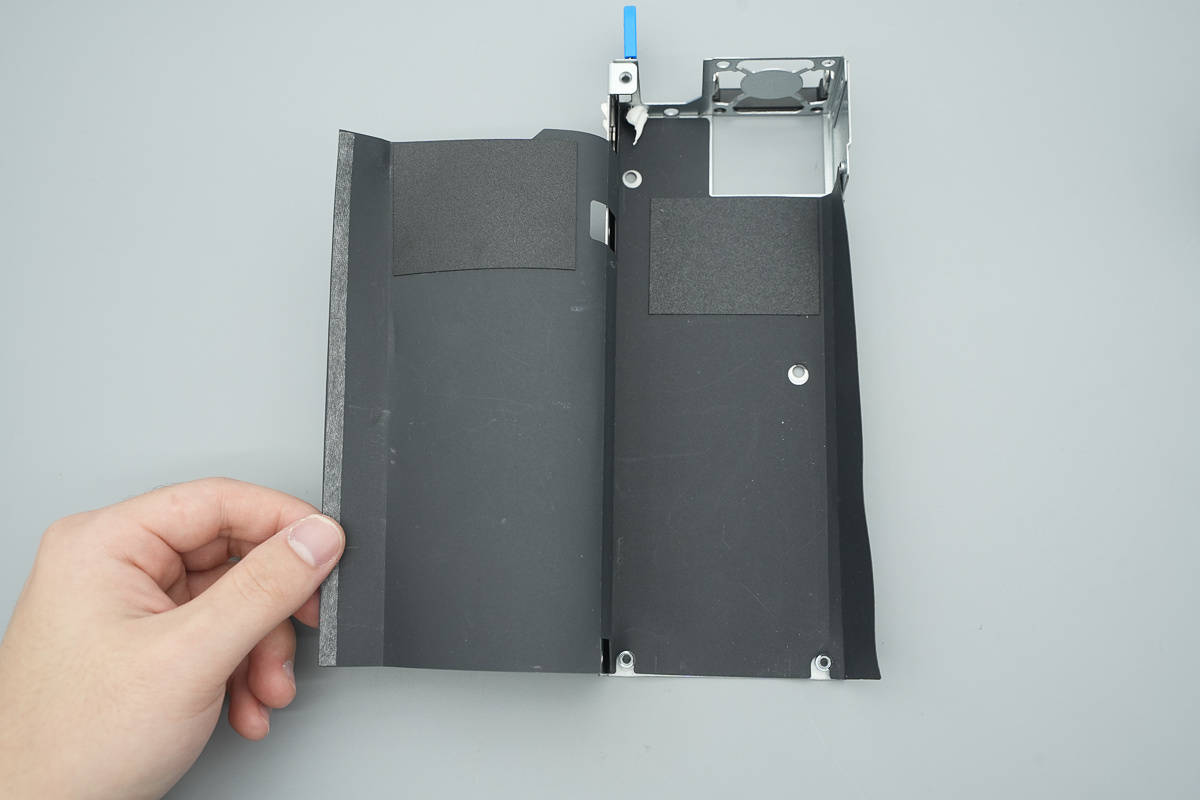

上盖内部粘贴麦拉片绝缘。

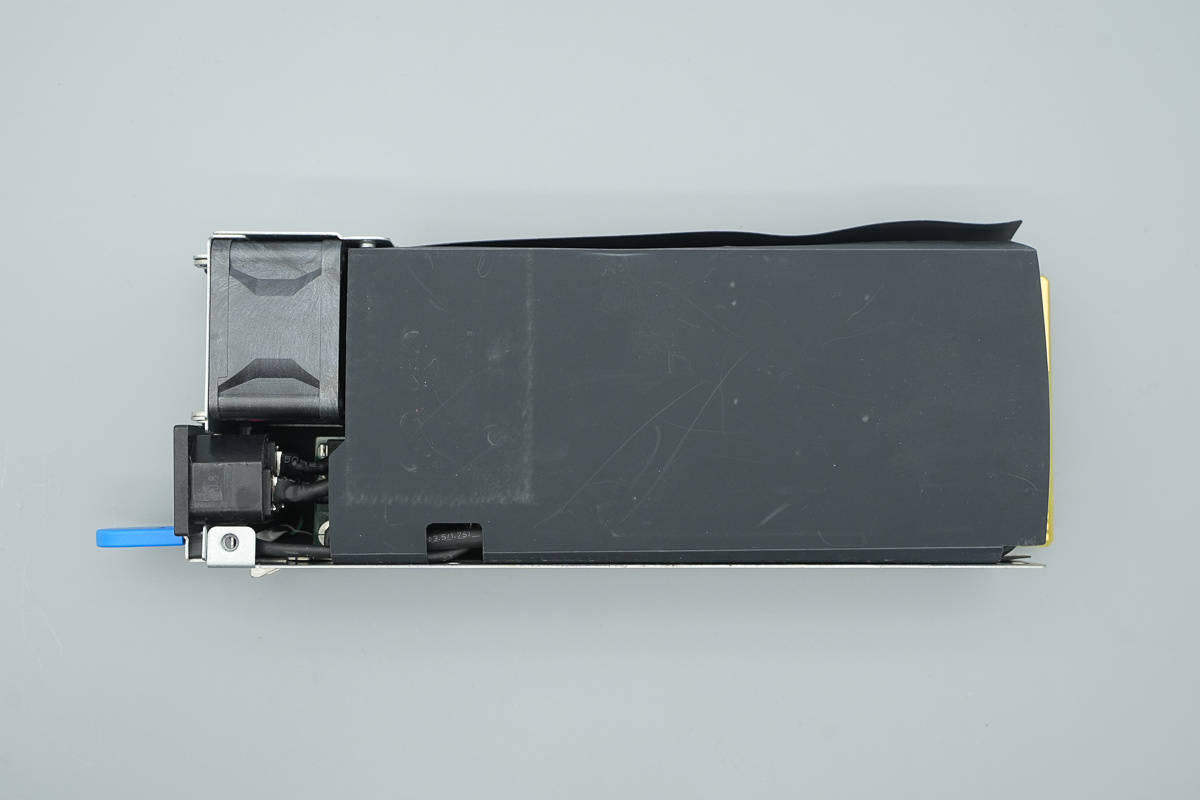

PCBA模块覆盖麦拉片绝缘。

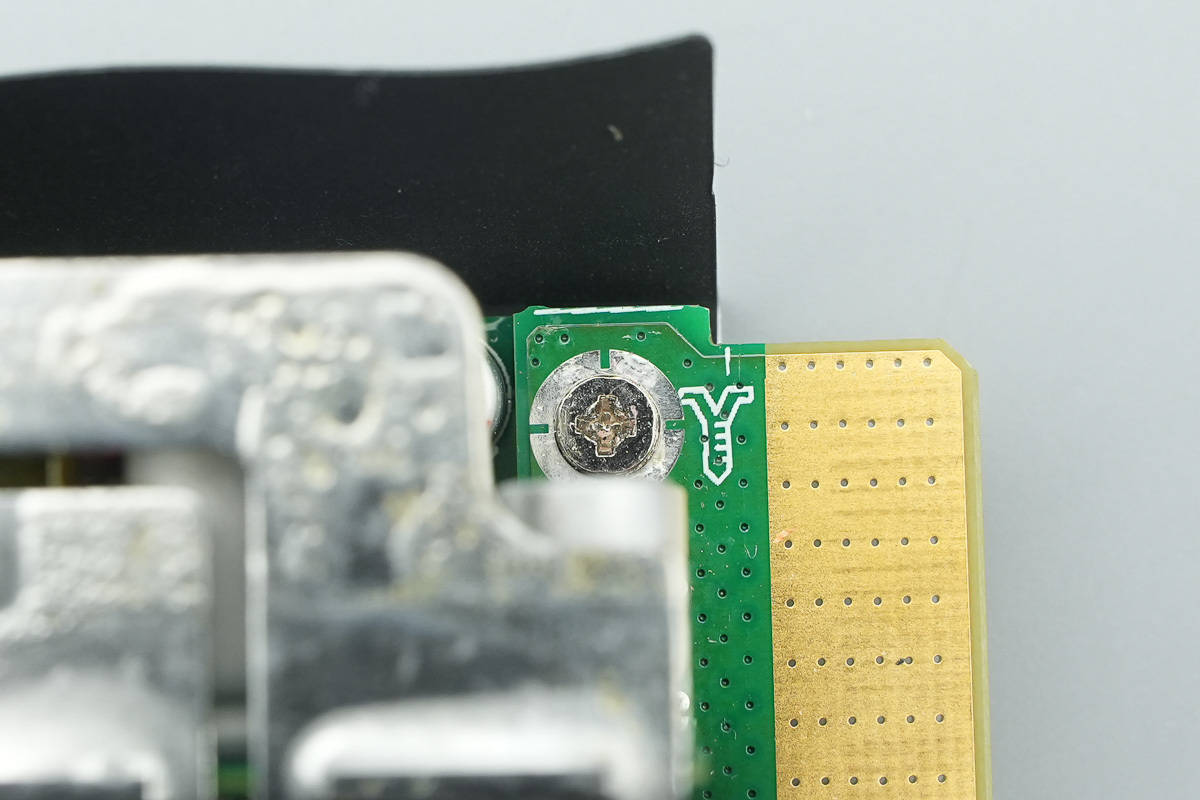

PCBA模块通过螺丝固定在壳体内部。

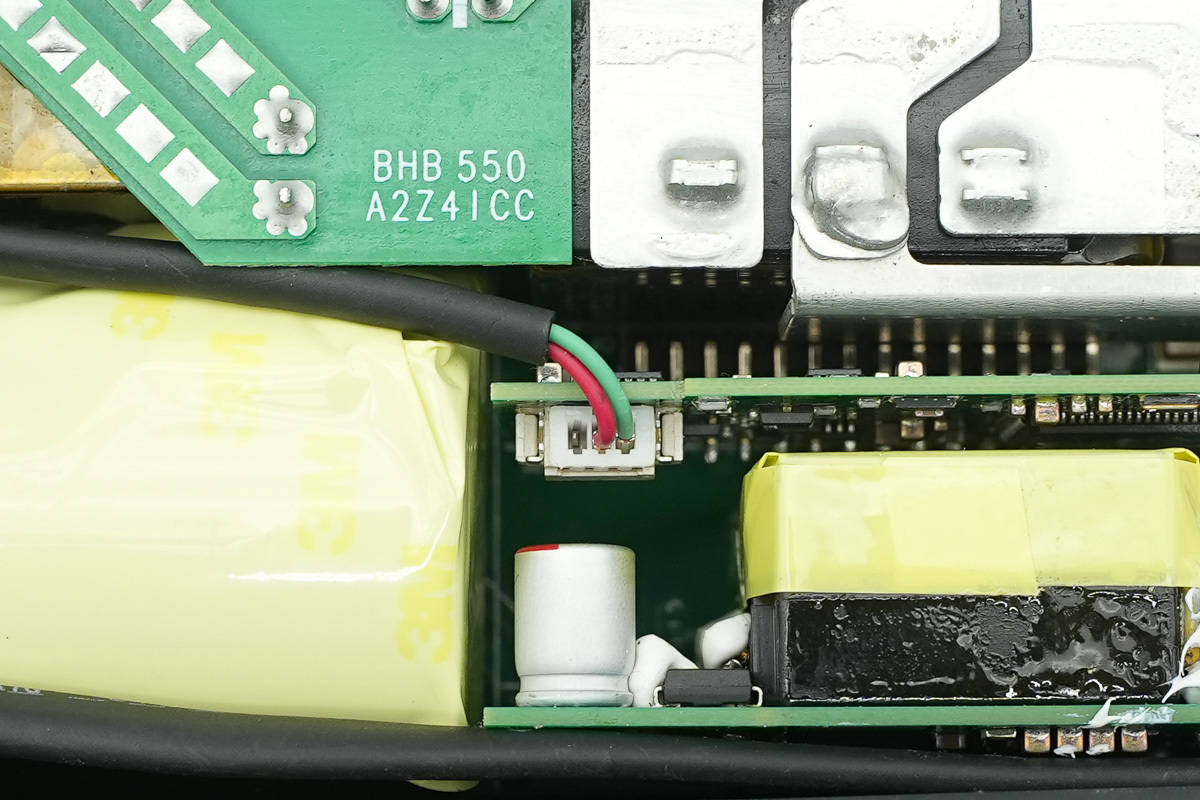

LED指示灯通过插接件连接。

散热风扇通过插接件连接。

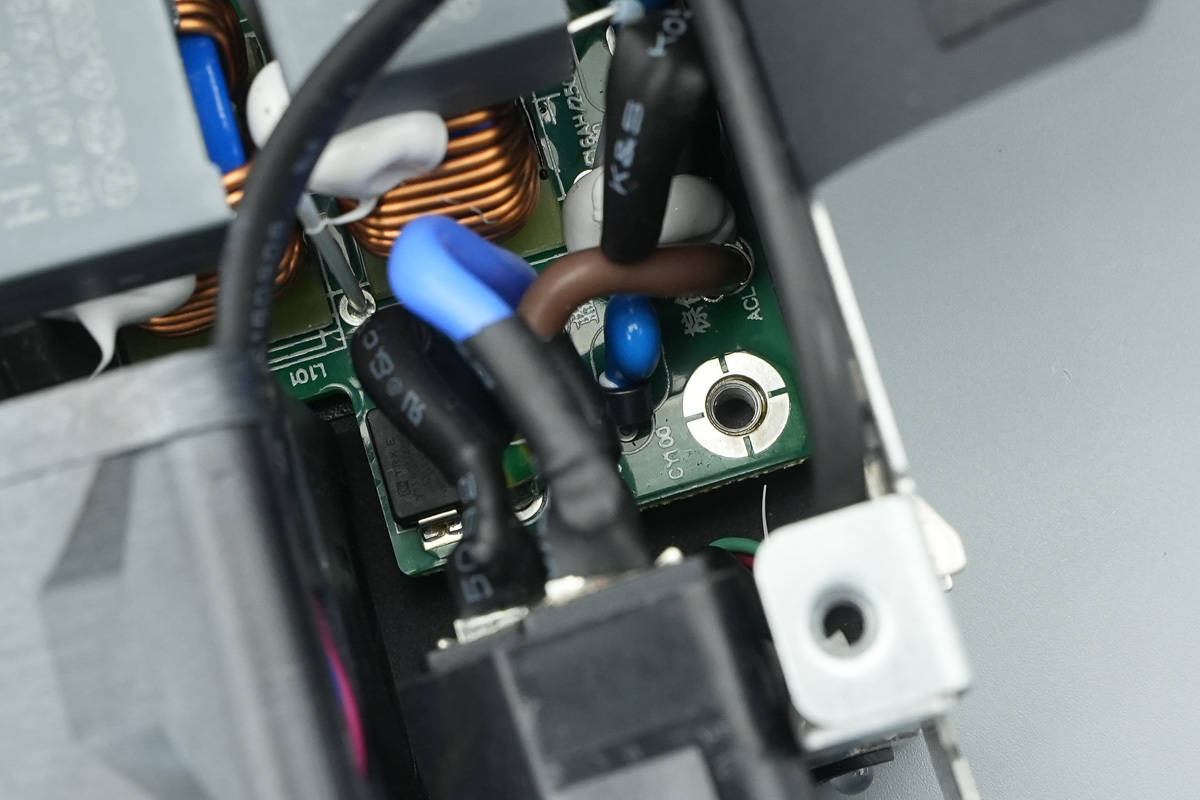

电源线冷压端子焊接连接。

拧下固定螺丝，从壳体内部取出PCBA模块。

壳体内部粘贴麦拉片绝缘。

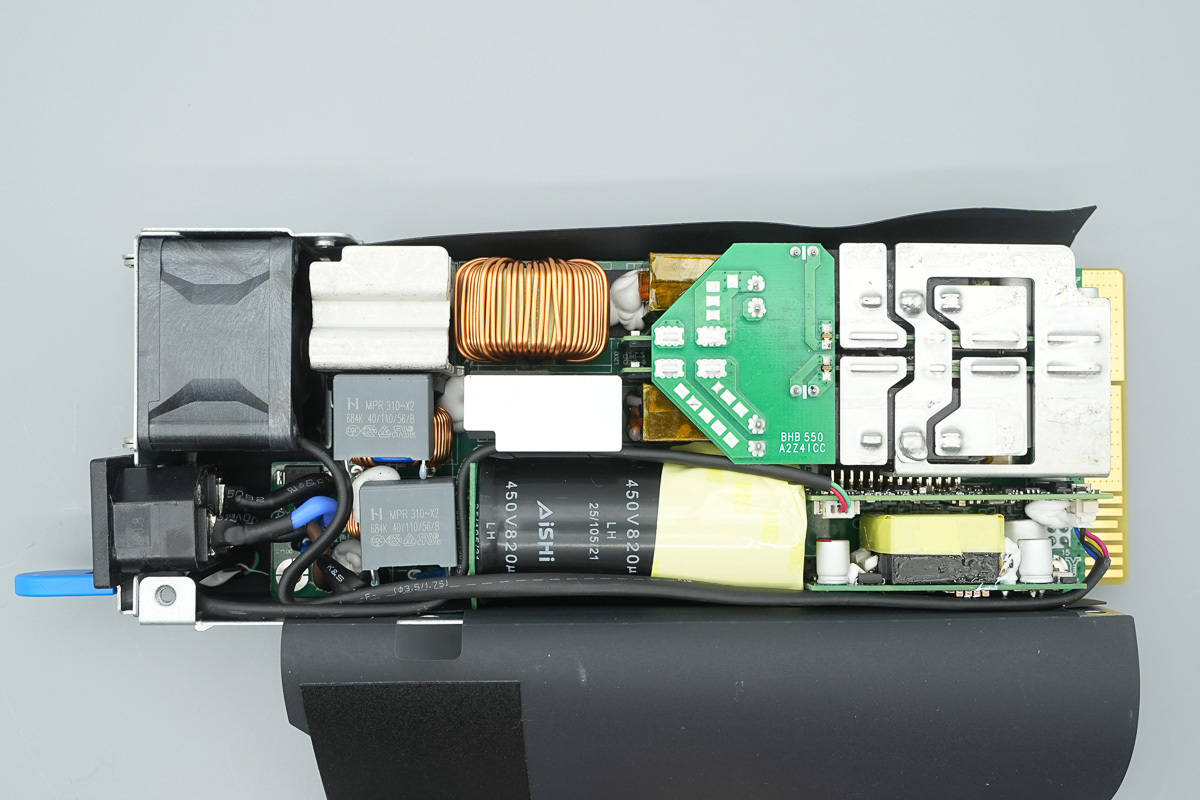

PCBA模块正面一览，左侧为交流输入端，设有保险丝，压敏电阻，安规X2电容，安规Y电容，共模电感。左上角散热片为整流桥散热。右侧为PFC升压电感，中间散热片为PFC开关管和PFC整流管散热。底部设有高压滤波电容。

右侧为LLC开关管小板，下方设有谐振电感。右侧设有连接铜条。下方小板设有LLC开关管和同步整流管。变压器次级直接焊接到铜条上。右下方设有LLC控制板和待机电源小板。

PCBA模块背面设有贴片Y电容，气体放电管，电流取样电阻，PFC控制器，驱动器。下方设有NPO谐振电容，右侧设有数字隔离芯片。右上角设有数字隔离芯片，下方设有输出控制管和电流取样电阻。

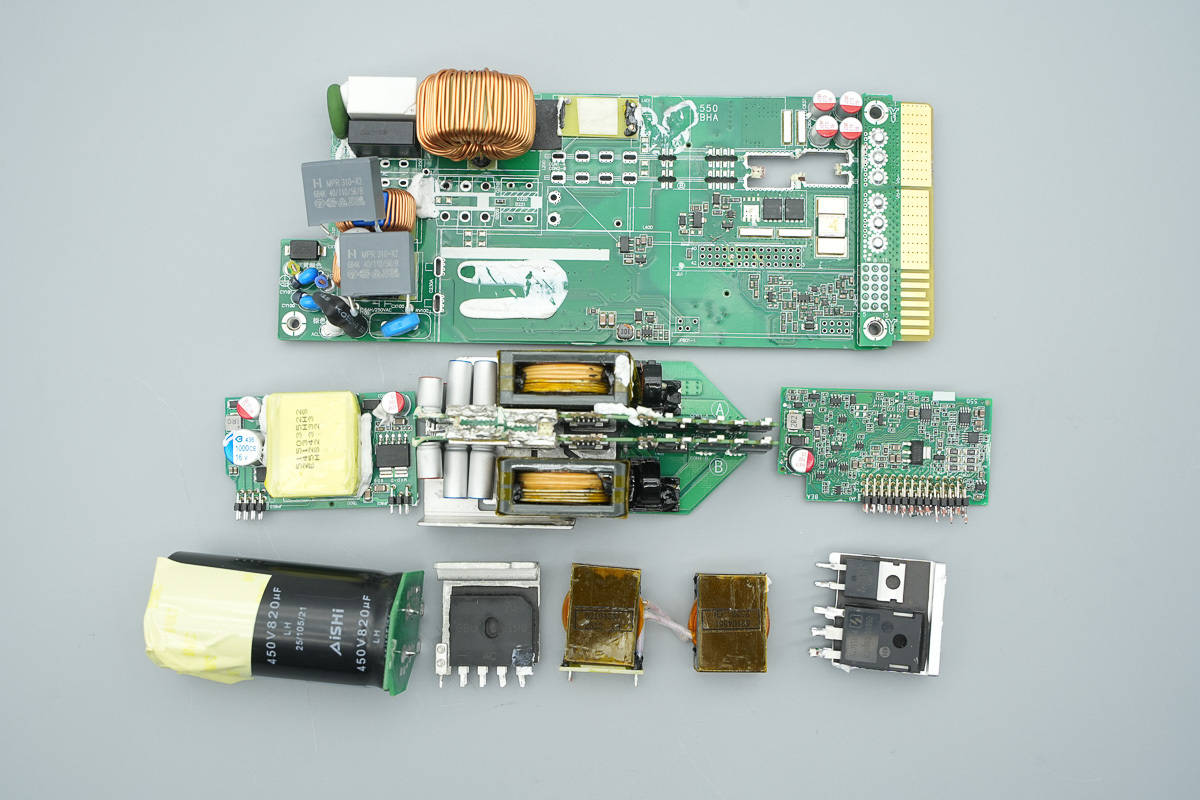

焊接拆下LLC变压器小板，辅助电源小板，LLC控制板，高压滤波电容，散热片，继续进行拆解。

输入端设有保险丝，压敏电阻，共模电感，安规X2电容，整流桥，薄膜滤波电容，PTC热敏电阻和继电器。

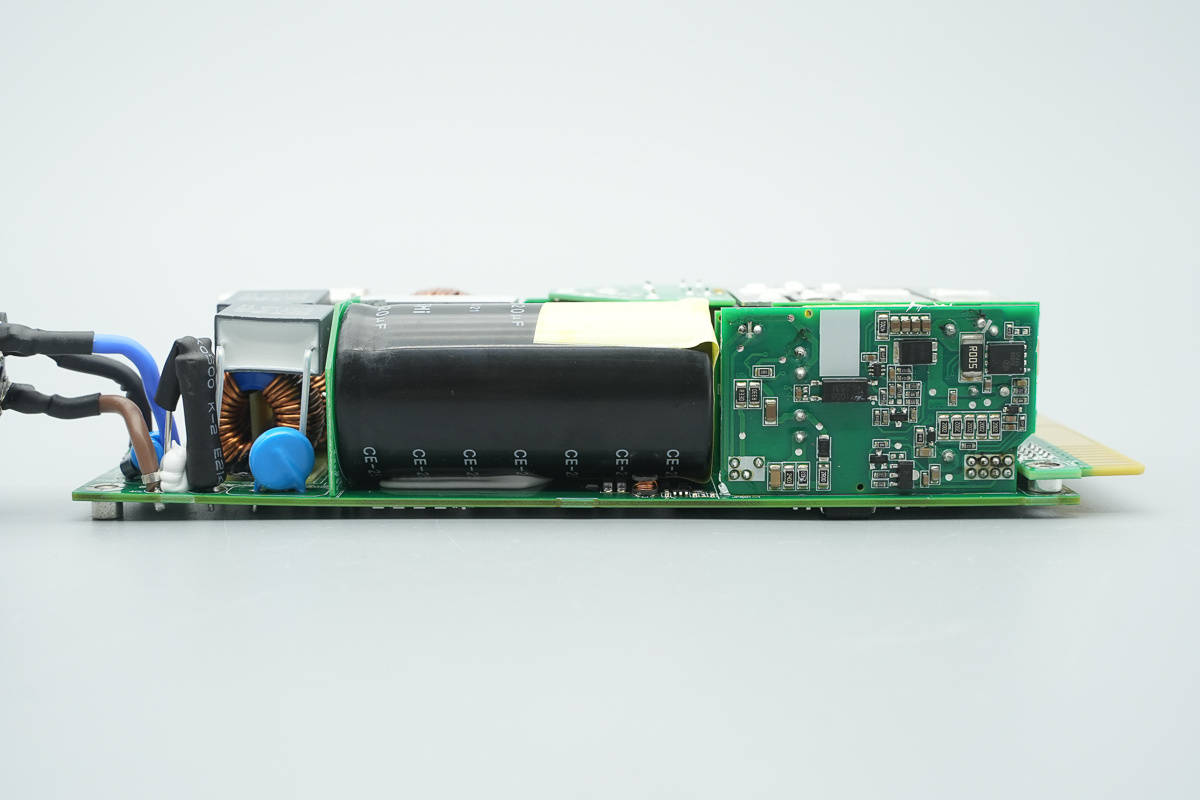

侧面设有高压滤波电容和待机电源小板。

输入端保险丝外套热缩管绝缘。

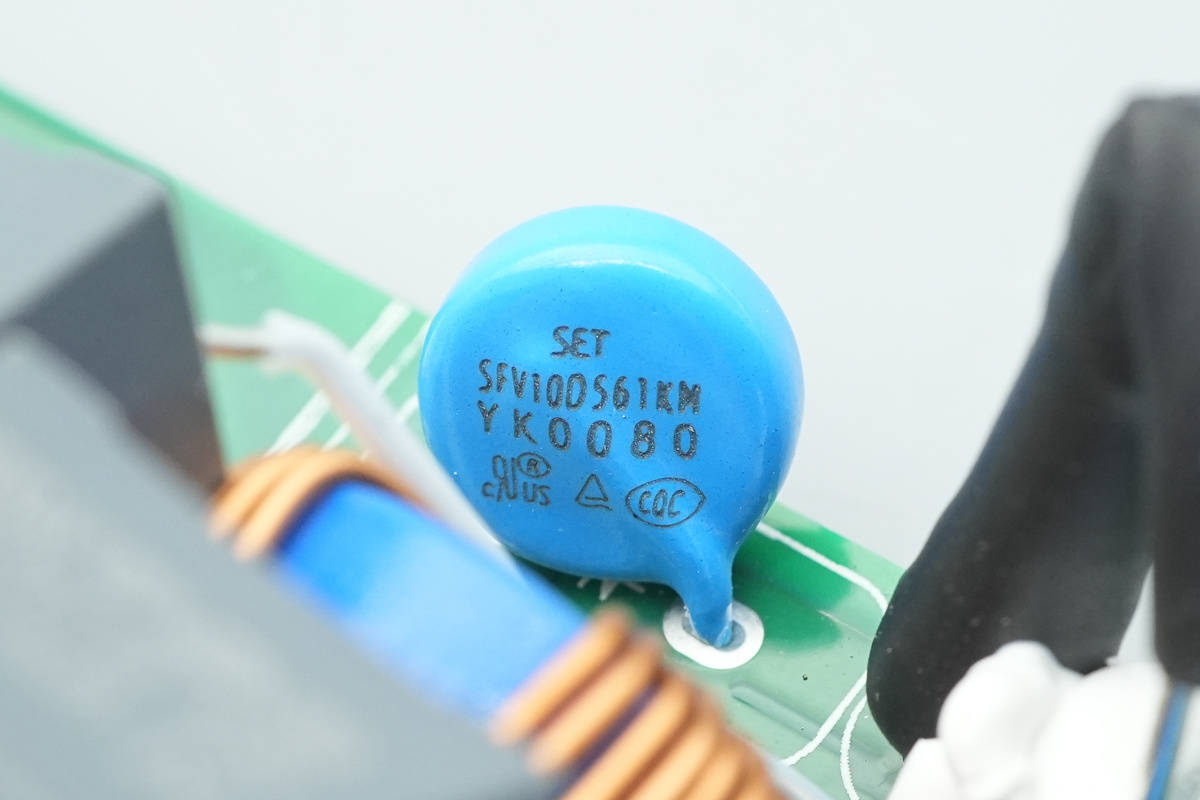

压敏电阻来自赛尔特，型号SFV10D561KM，用于吸收过压浪涌。

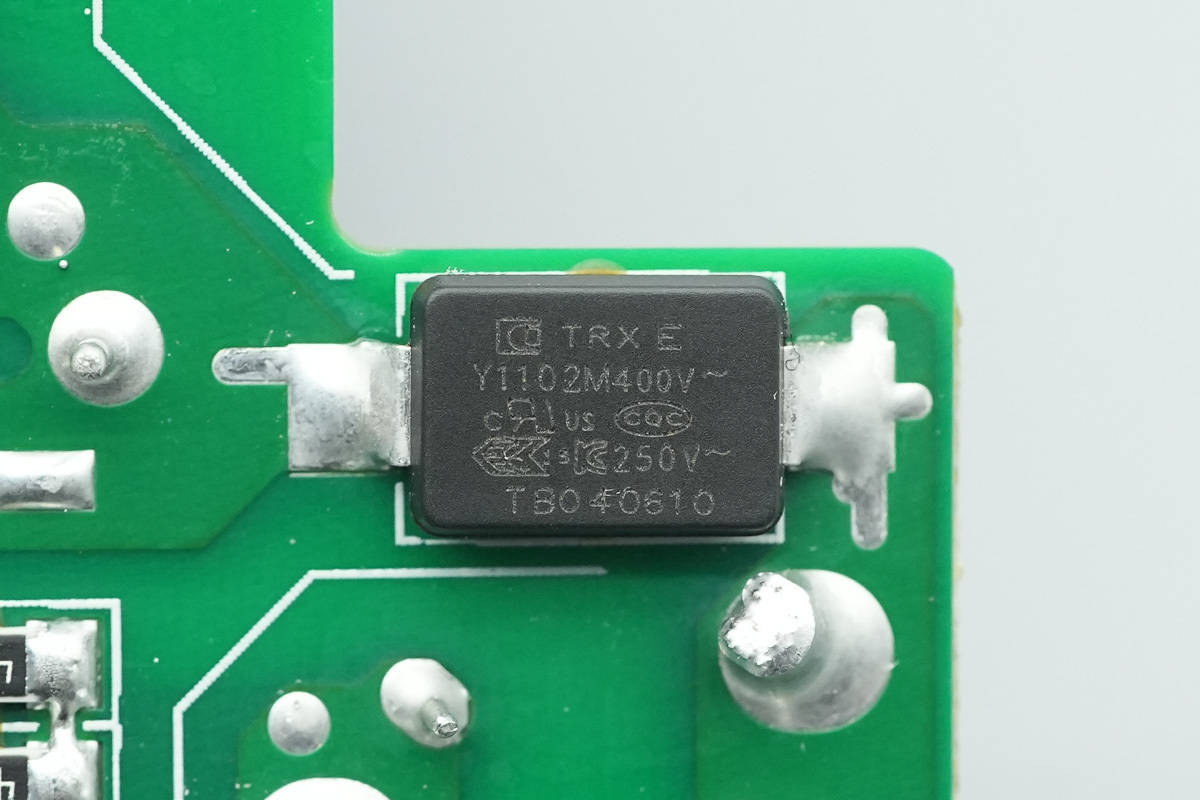

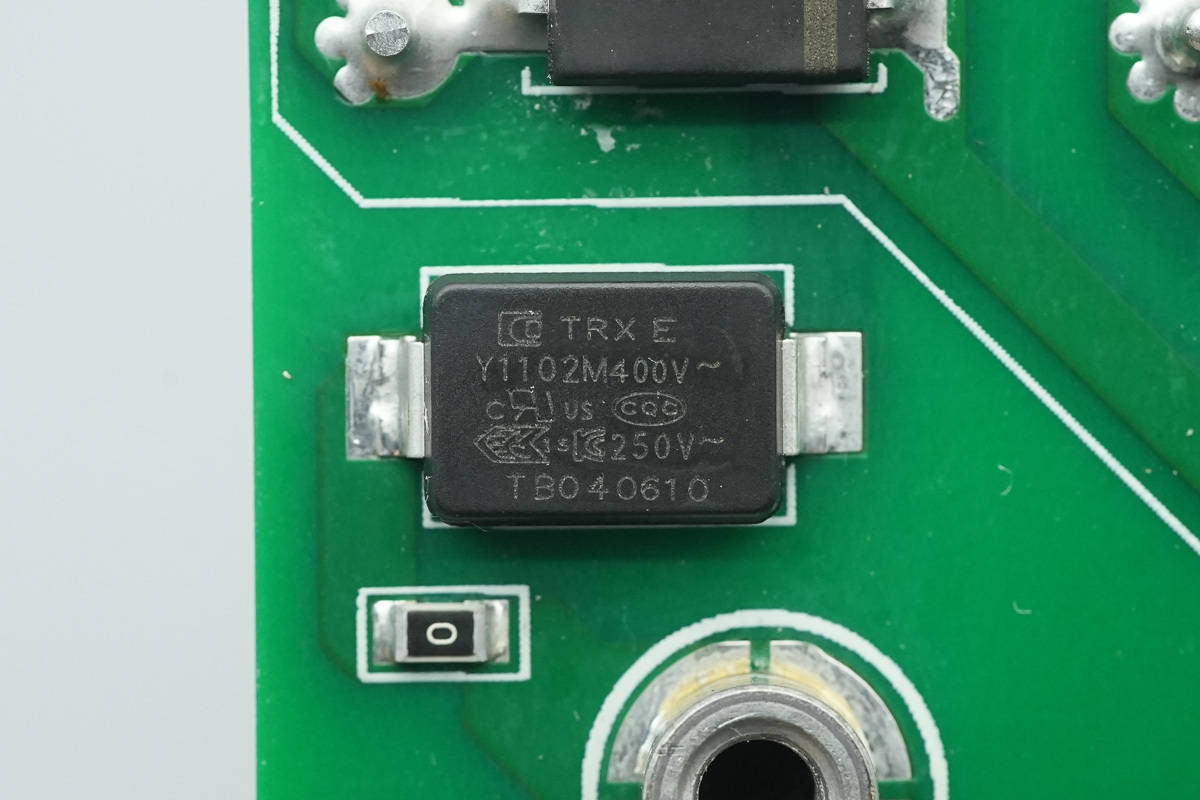

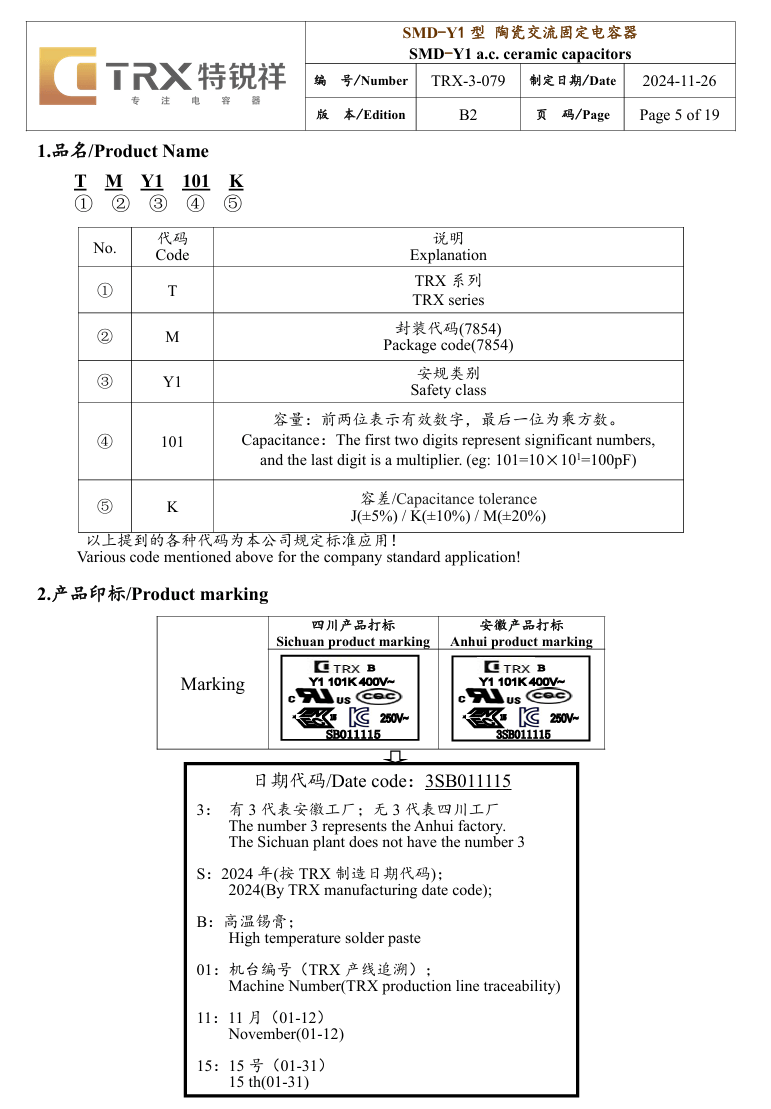

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充和服务器电源这类高密度电源产品中。料号为TMY1102M。

充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓充电器、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

另一面对应位置设有同料号的特锐祥贴片Y电容。

共使用三颗同料号的特锐祥贴片Y电容。

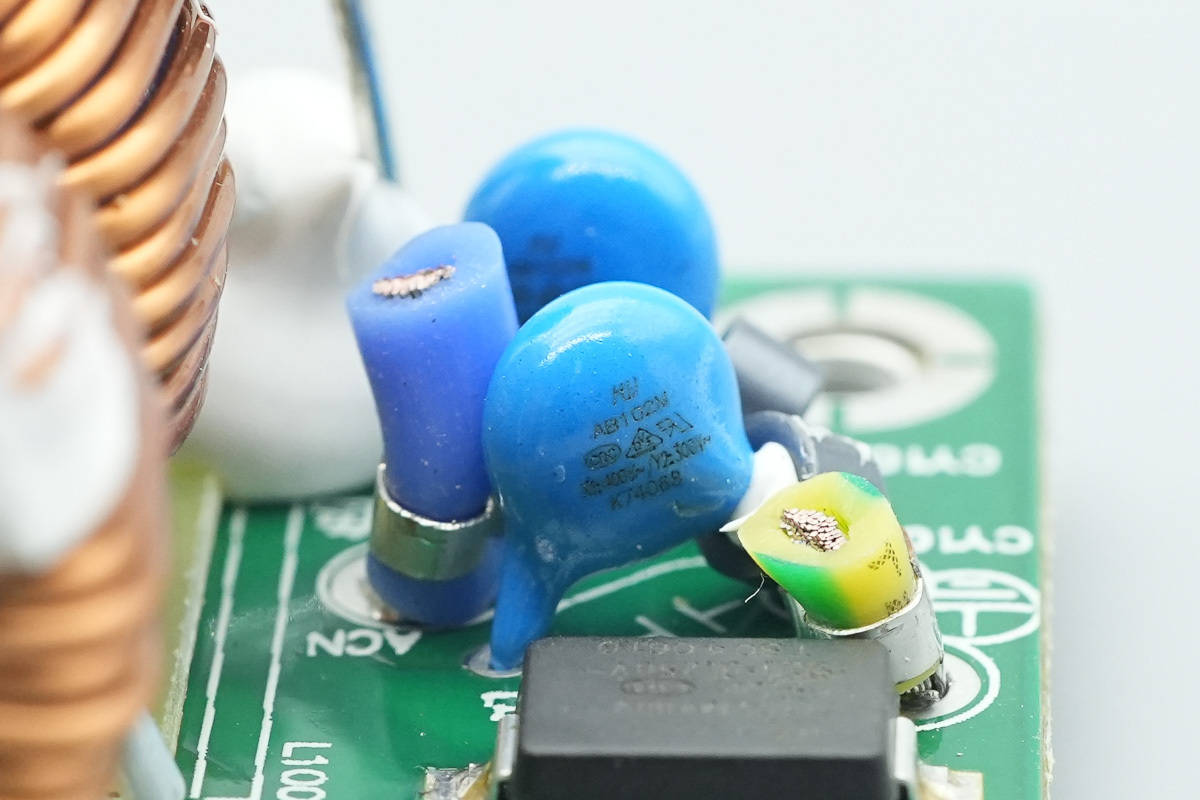

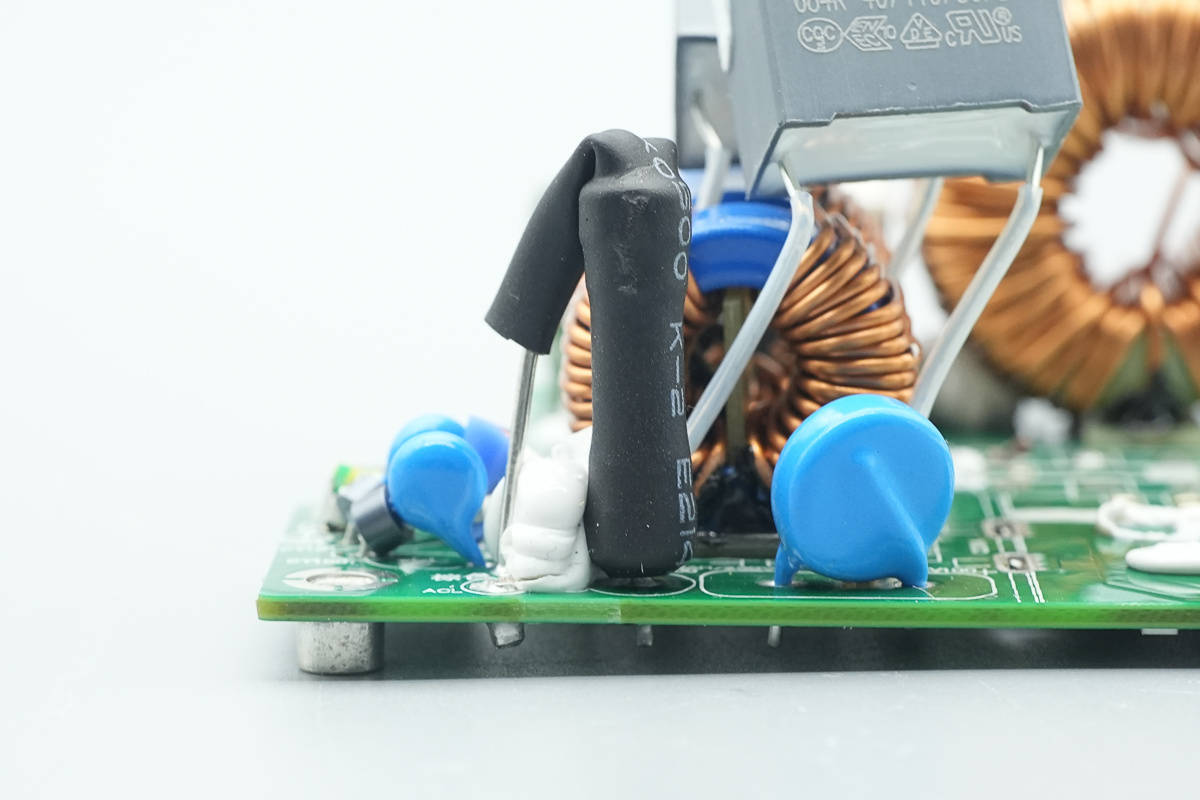

两颗蓝色插件Y电容特写。

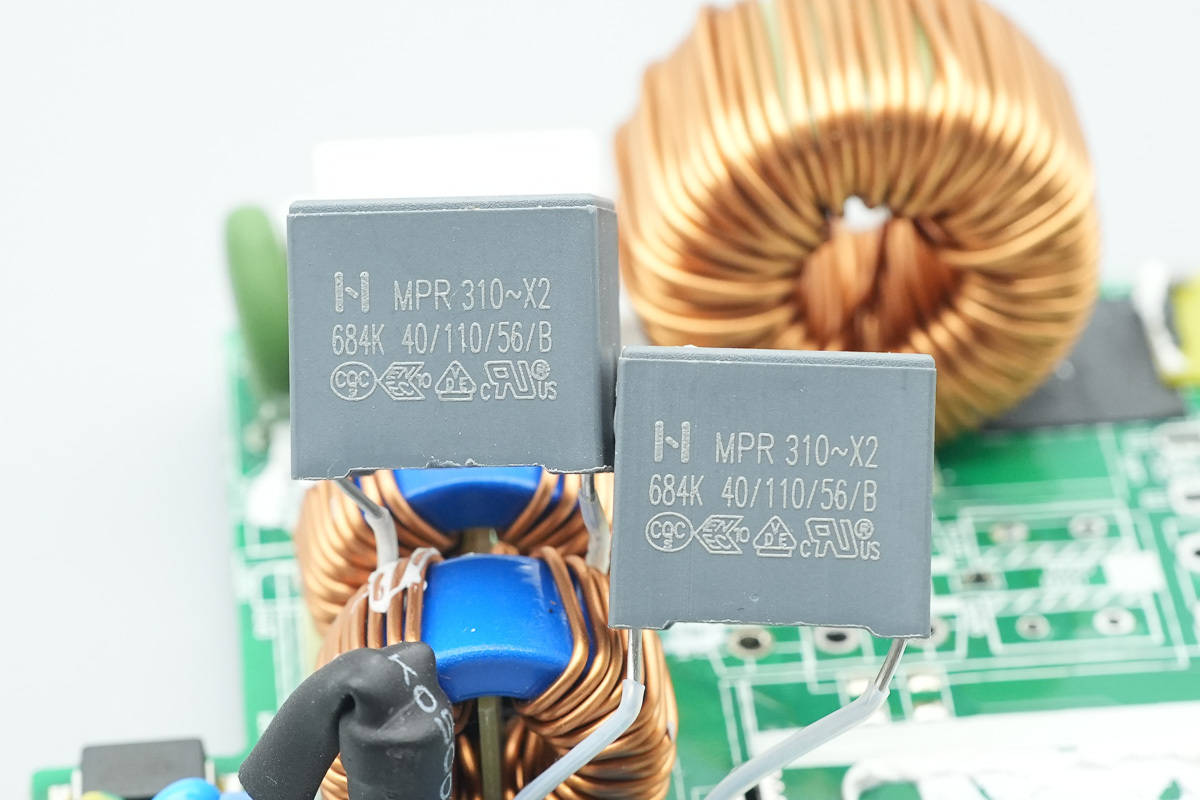

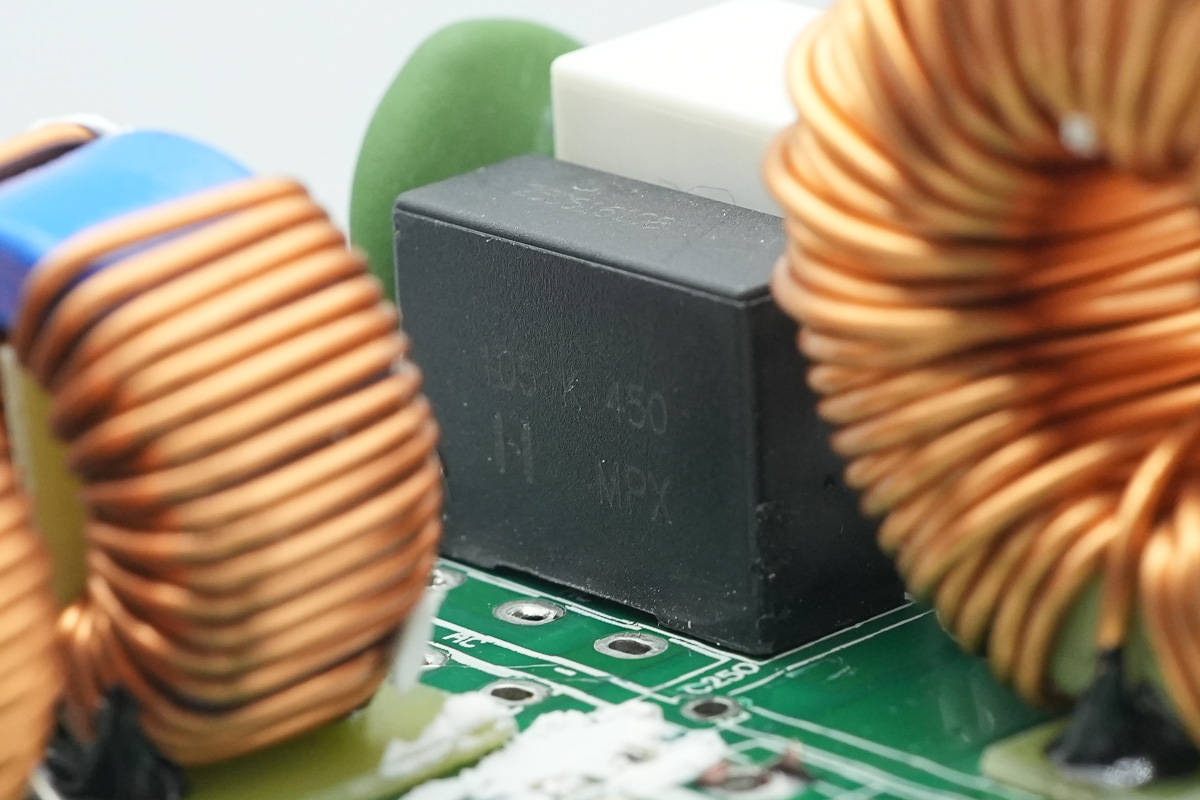

安规X2电容来自六和，规格为0.68μF。

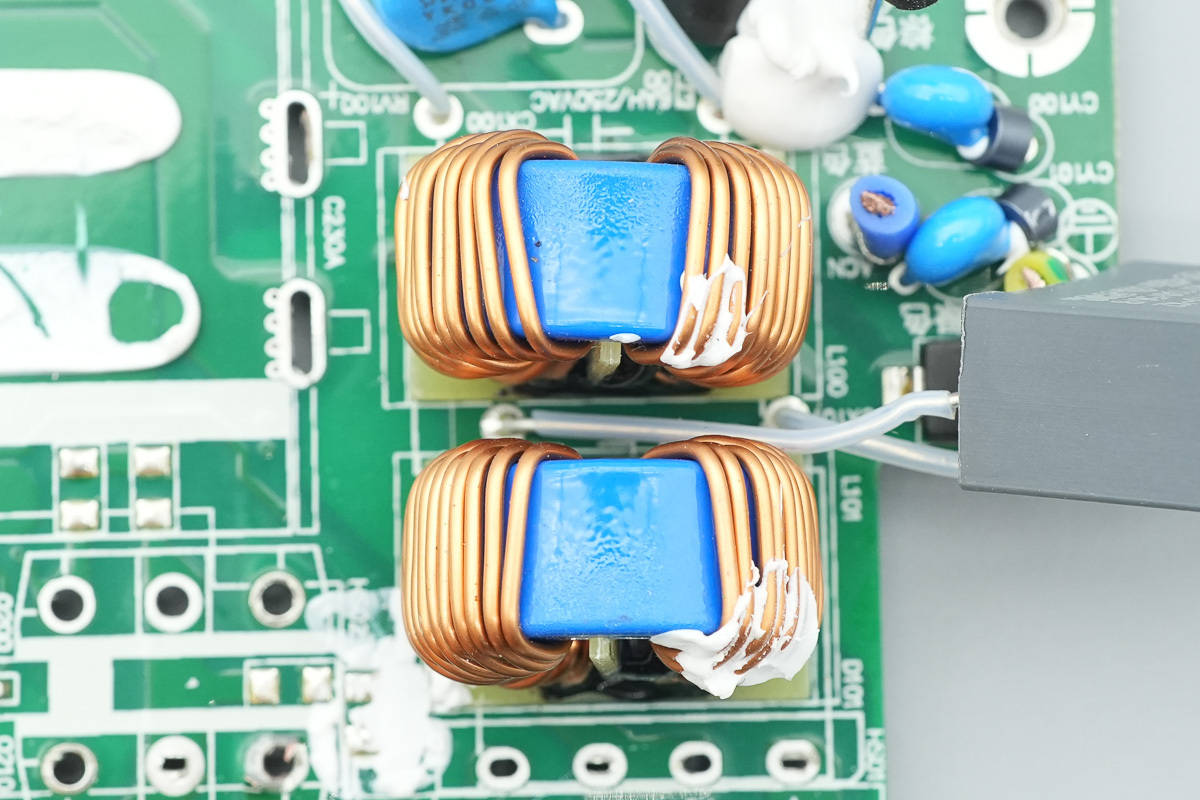

共模电感采用漆包线绕制，底部设有电木板绝缘。

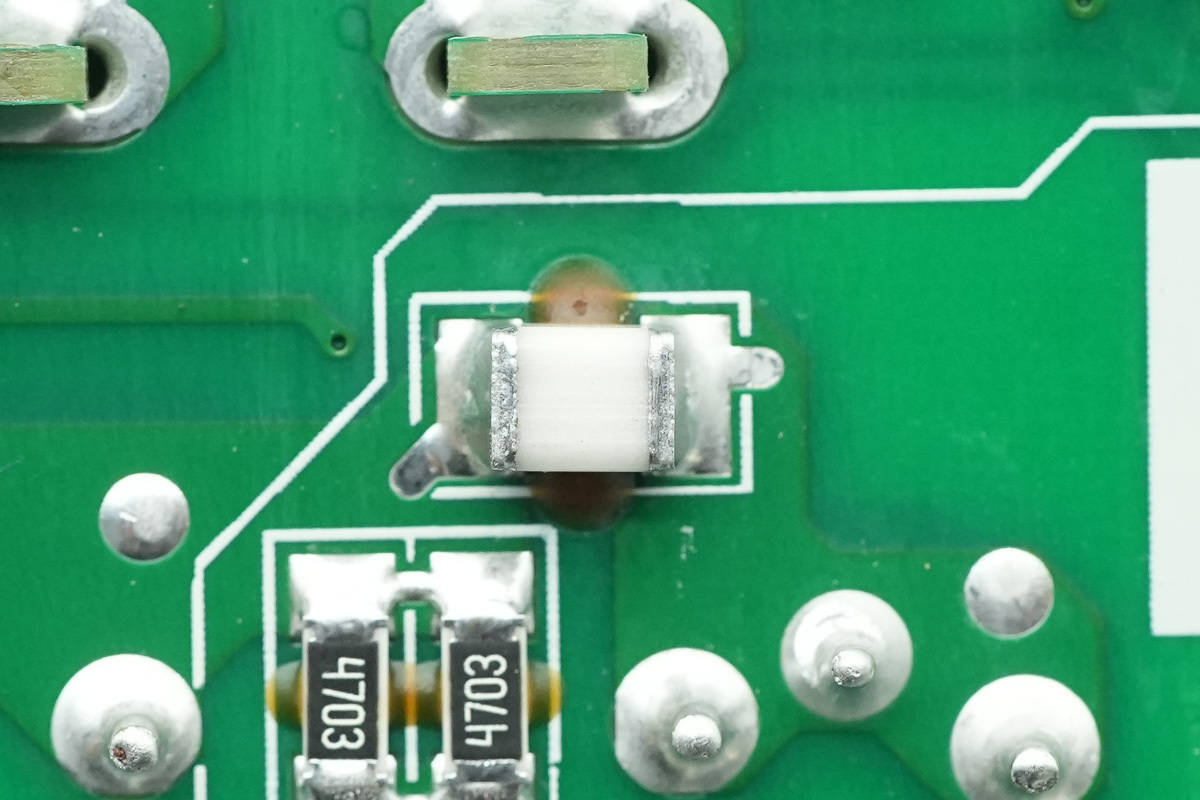

贴片气体放电管特写。

另一颗贴片气体放电管特写。

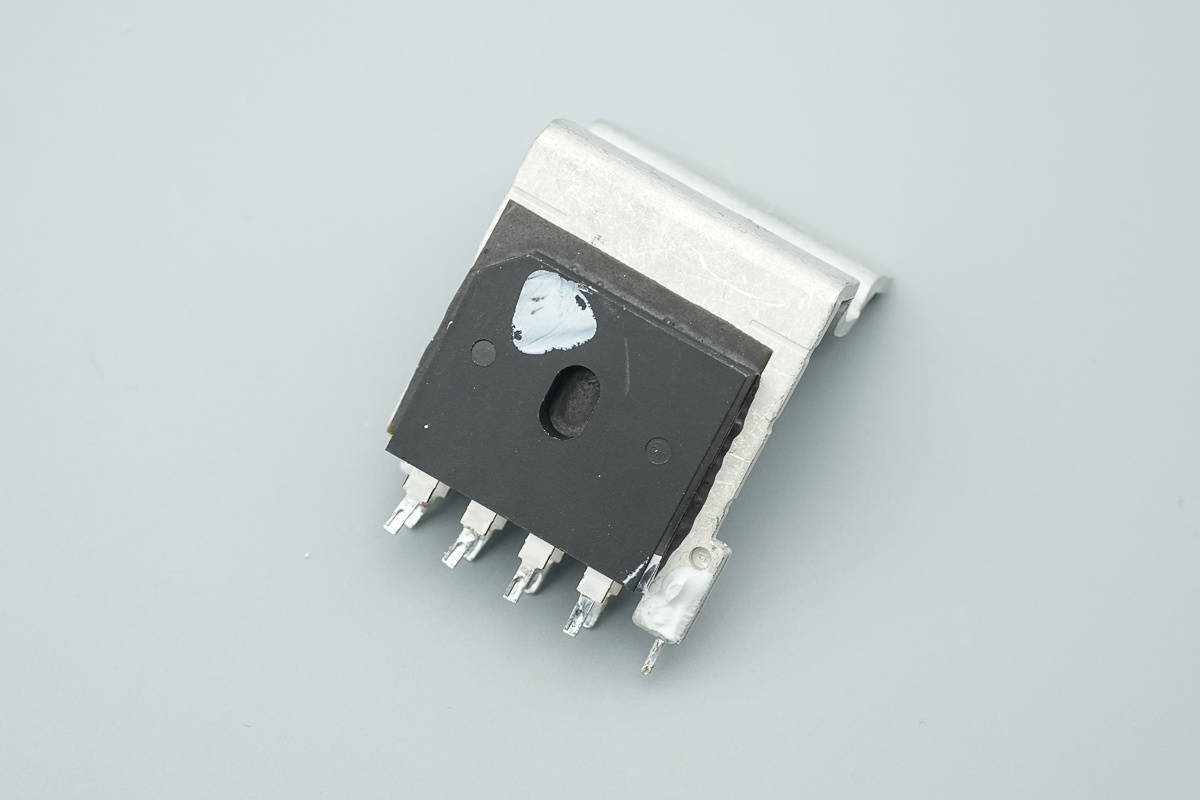

整流桥固定在散热片上。

另一面设有一颗同型号的整流桥，整流桥半桥连接均摊发热。

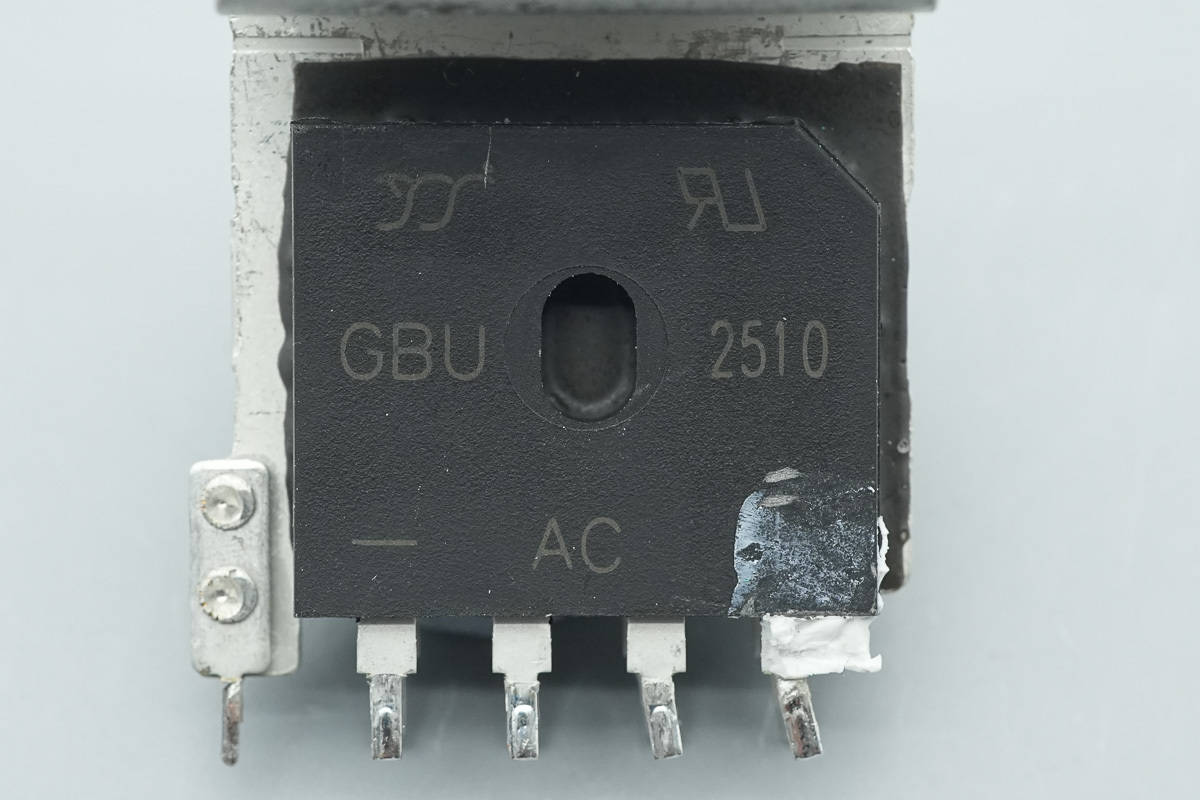

整流桥来自扬杰科技，型号GBU2510，规格为1000V 25A，采用GBU封装。

薄膜滤波电容来自六和，规格为1μF450V。

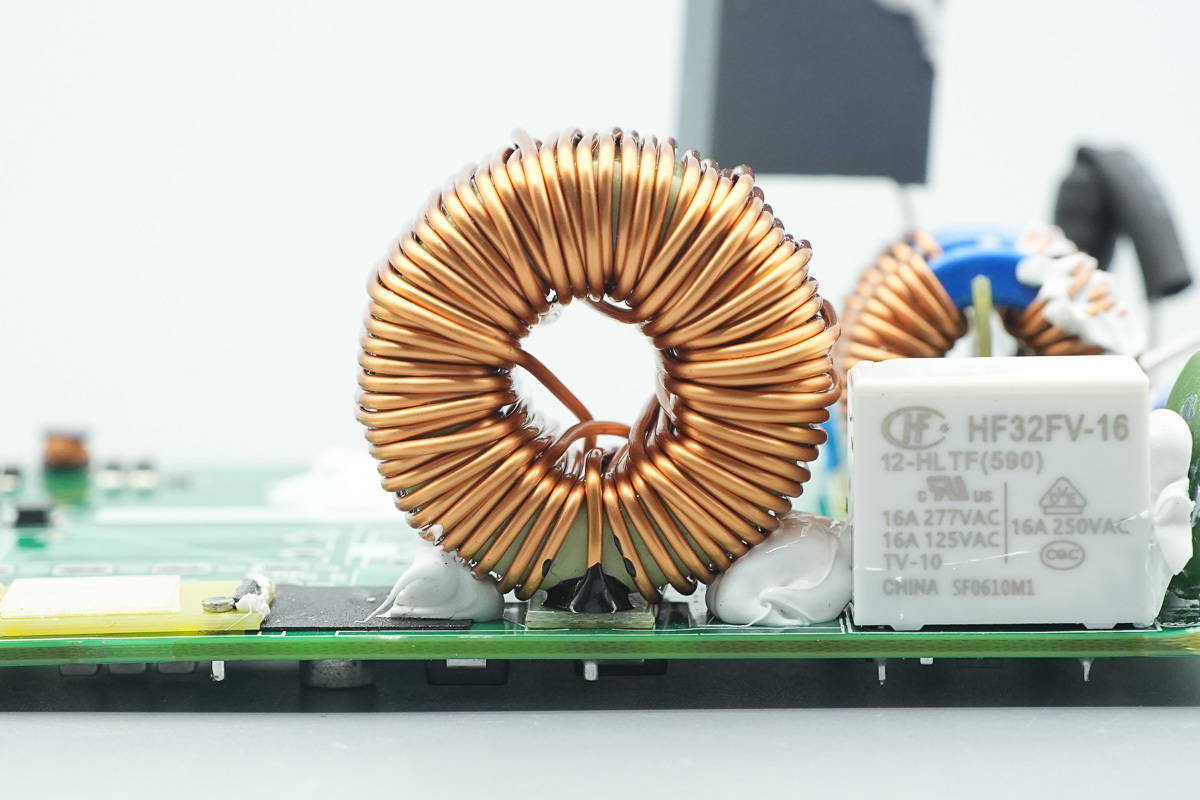

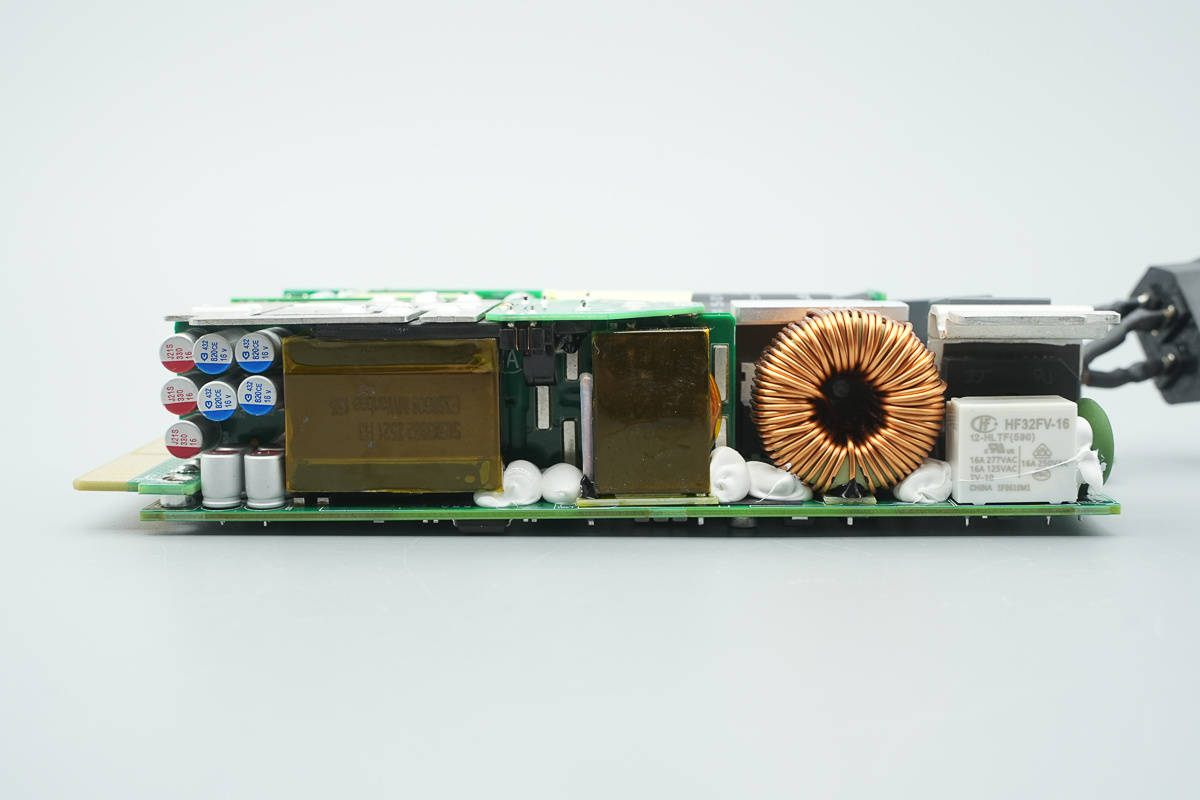

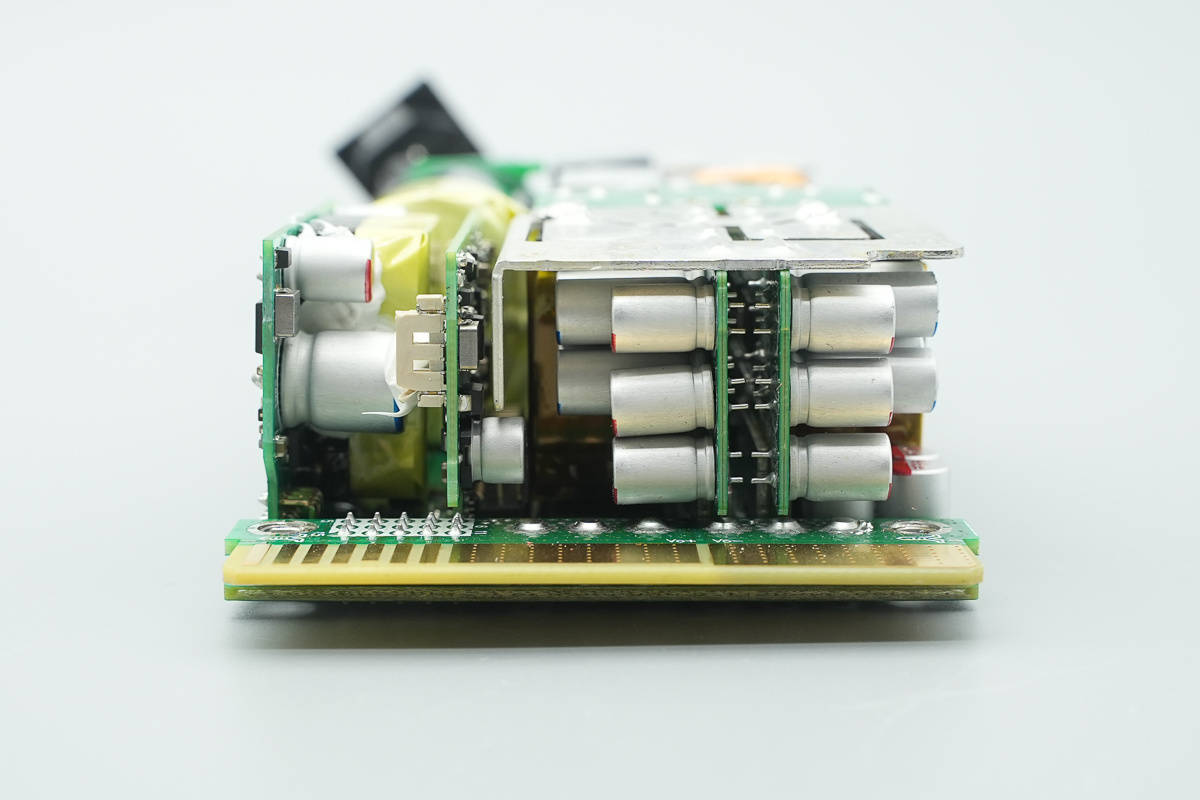

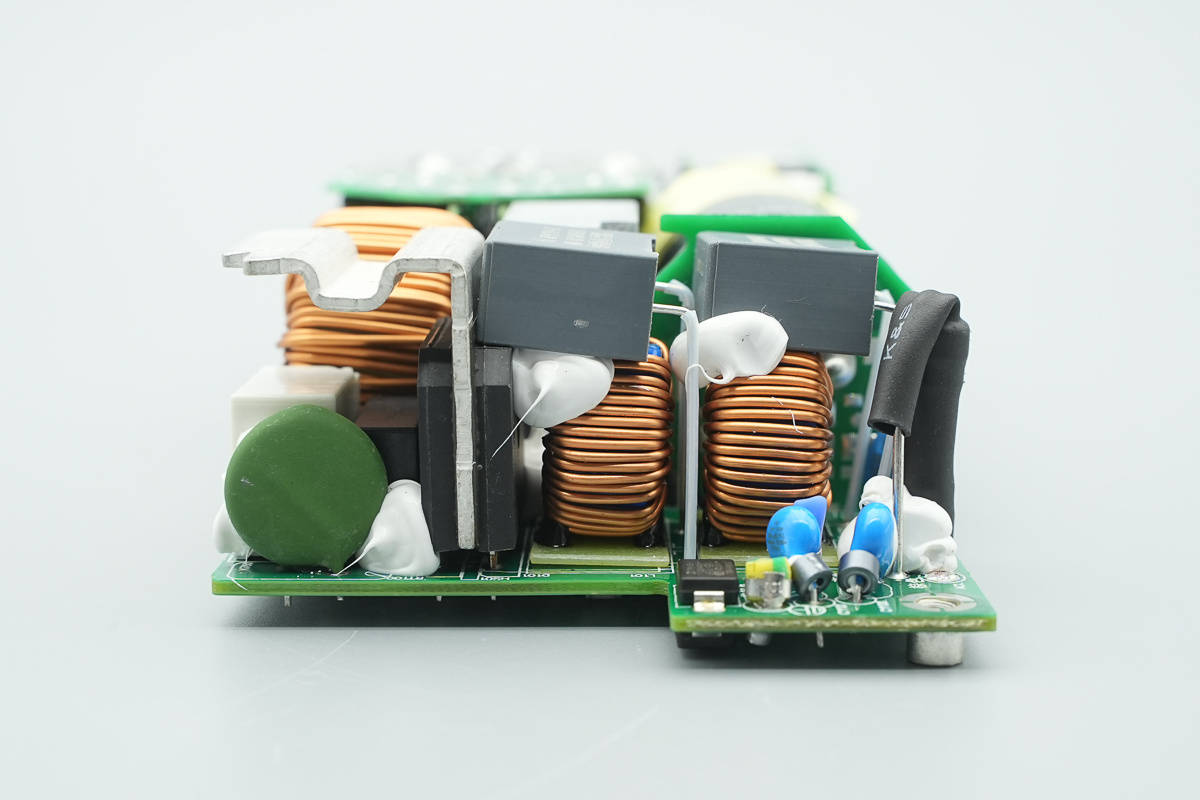

PCBA模块侧面设有继电器，PFC升压电感，谐振电感，变压器和滤波固态电容。

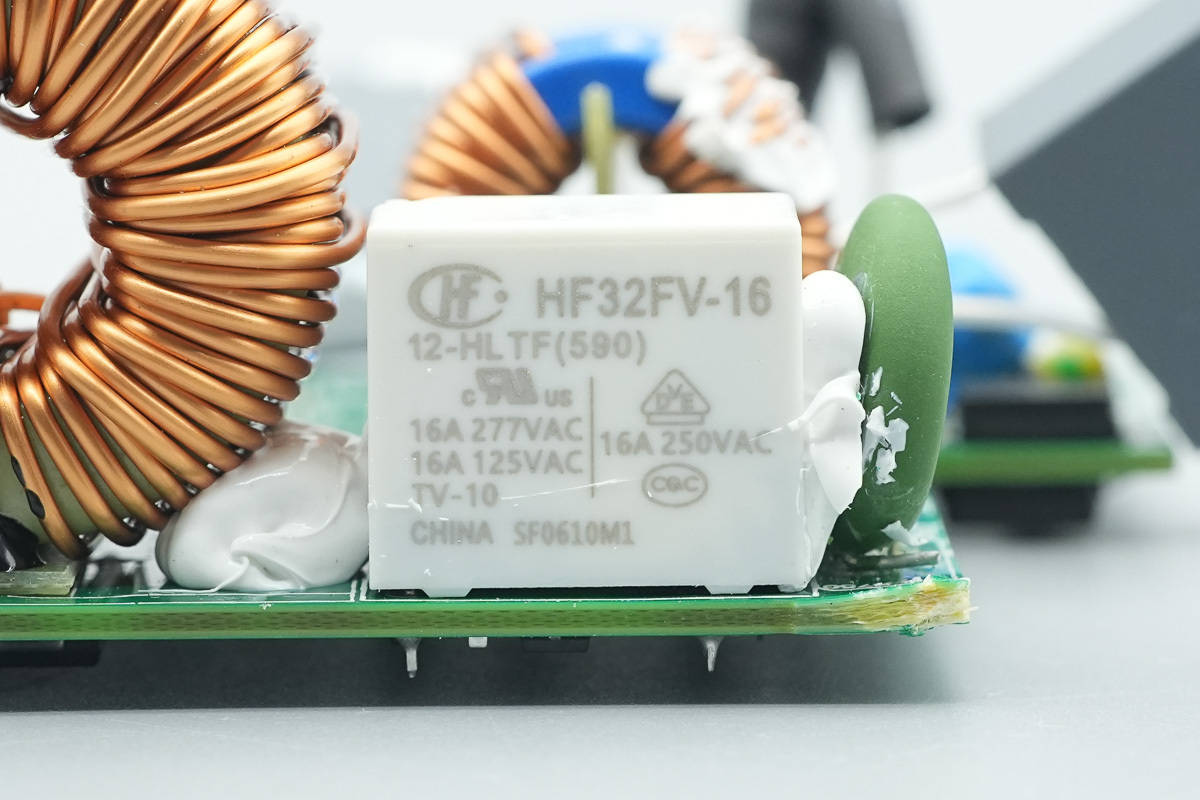

用于短路热敏电阻的继电器来自宏发，型号HF32FV-16/12-HLTF，为超小型大功率继电器，内置一组常开触点，触点容量为16A 250VAC，线圈电压为12V，为灵敏型线圈。

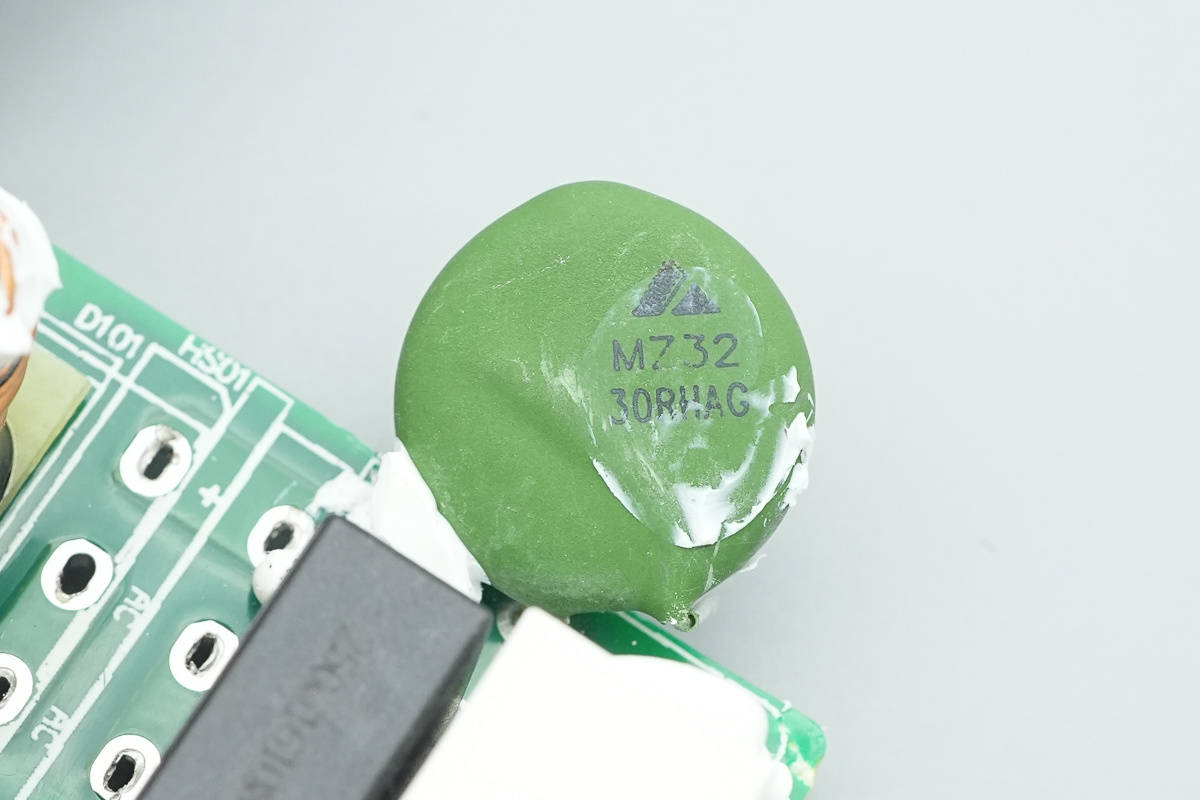

PTC热敏电阻来自安培龙，为MZ32系列，电阻为15Ω。

PFC控制器来自德州仪器，型号TMS320F2800137PM，芯片内置120MHz主频C2000 32位MCU，集成FPU和TMU，具备256KB FLASH和36KB RAM，具备I2C端口，CAN端口，SPI端口，SCI接口，内置ADC和DAC，具备增强型控制外设，采用LQFP64封装。

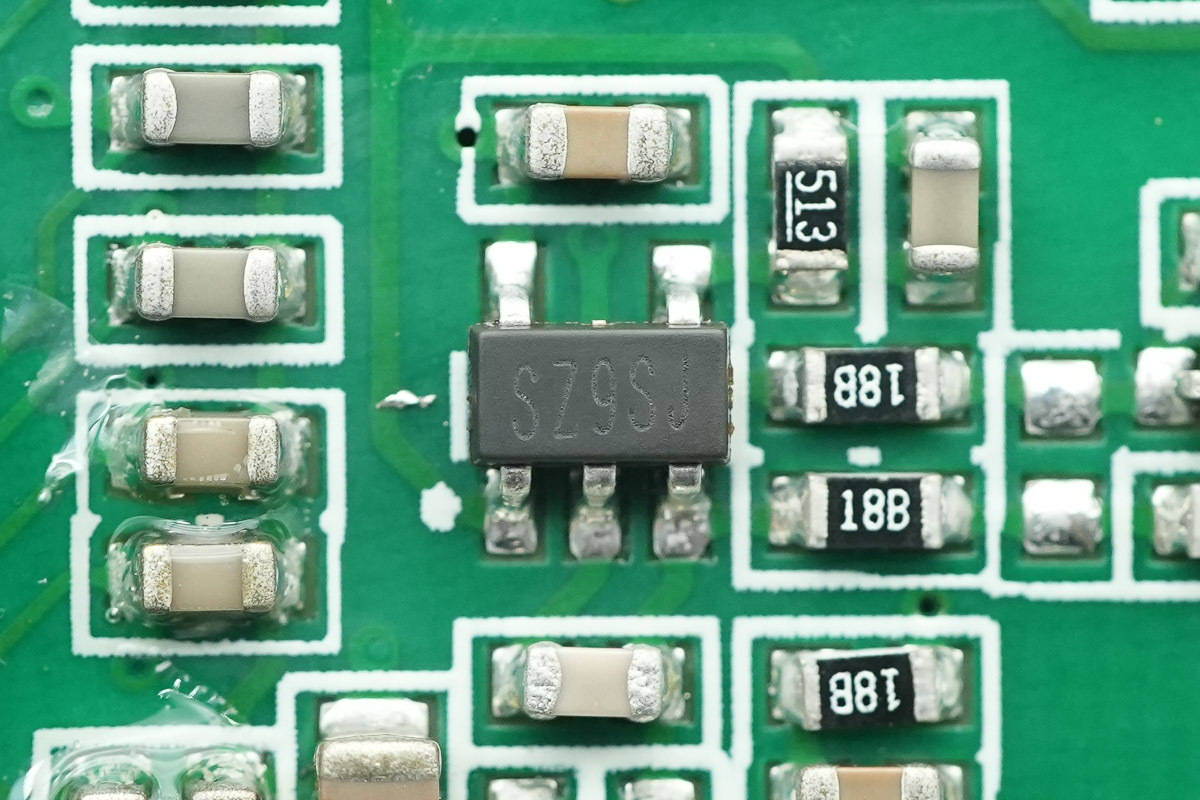

运放来自圣邦，丝印SZ9，型号SGM8965-1，是一颗高性能CMOS运放，具备轨到轨输入输出，为低压单电源应用优化，采用SOT-23-5封装。

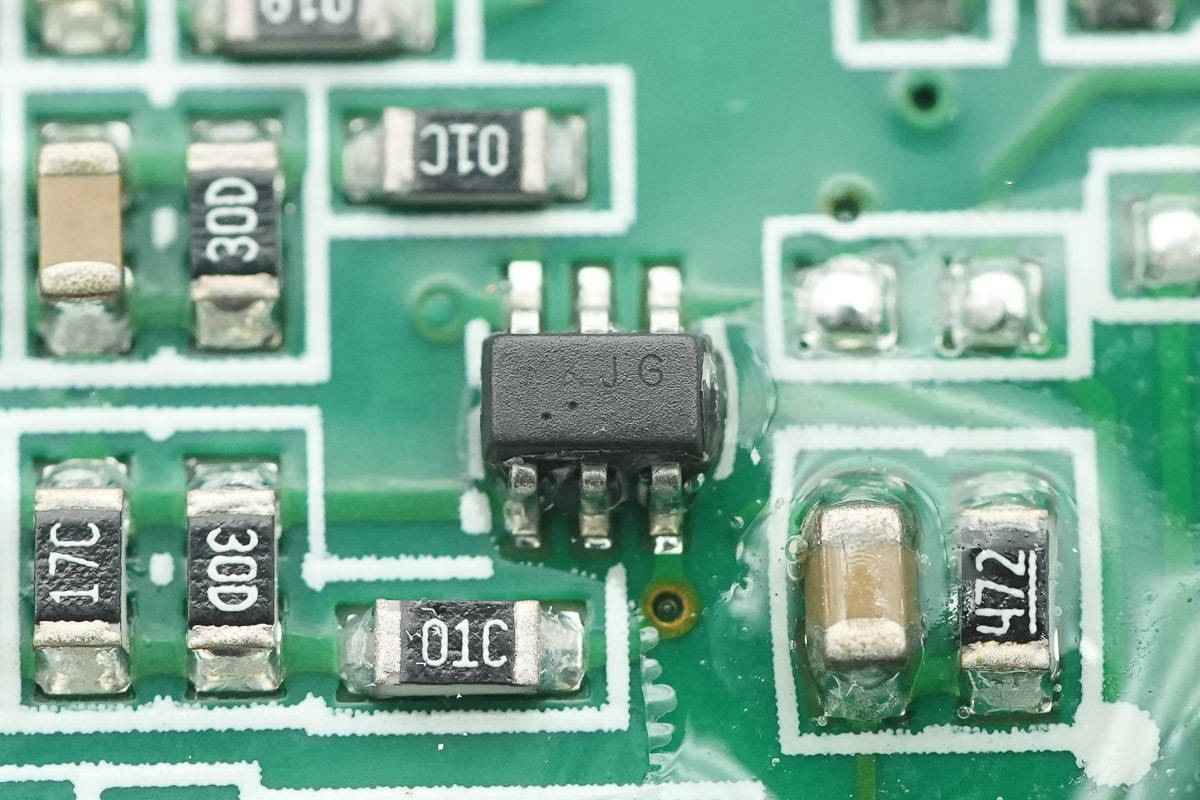

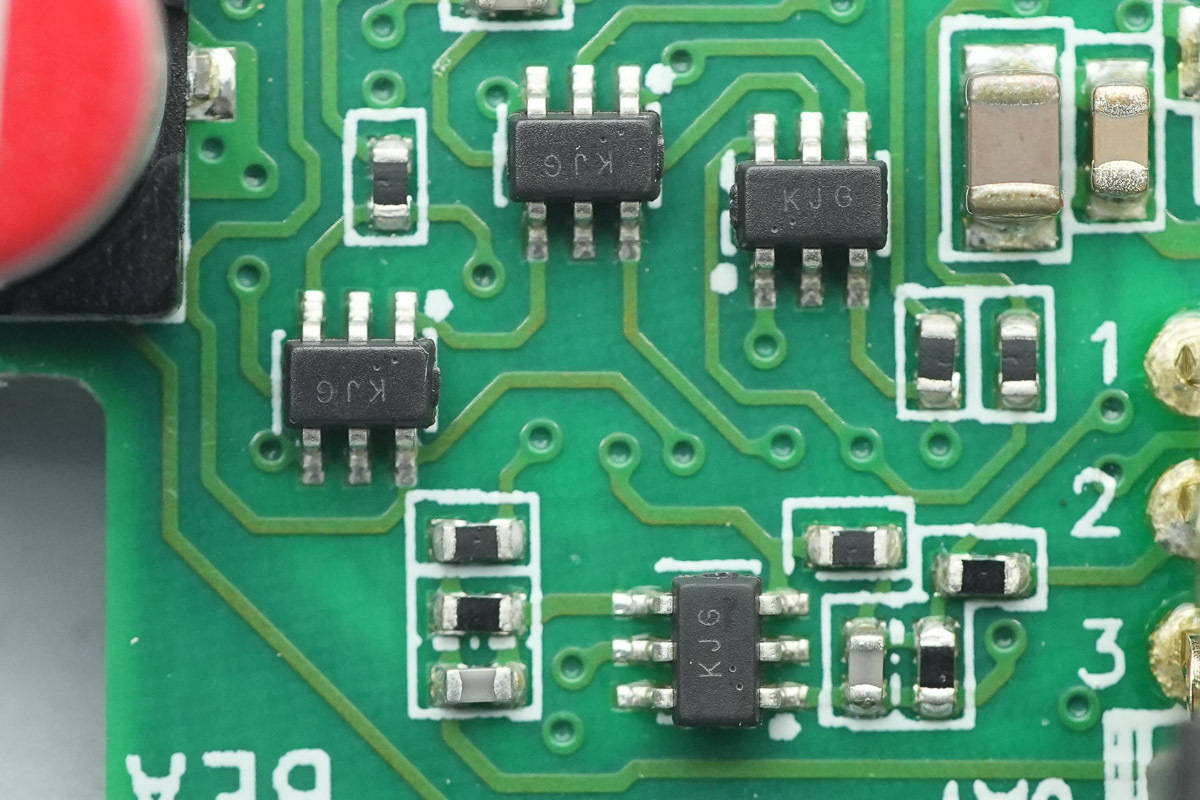

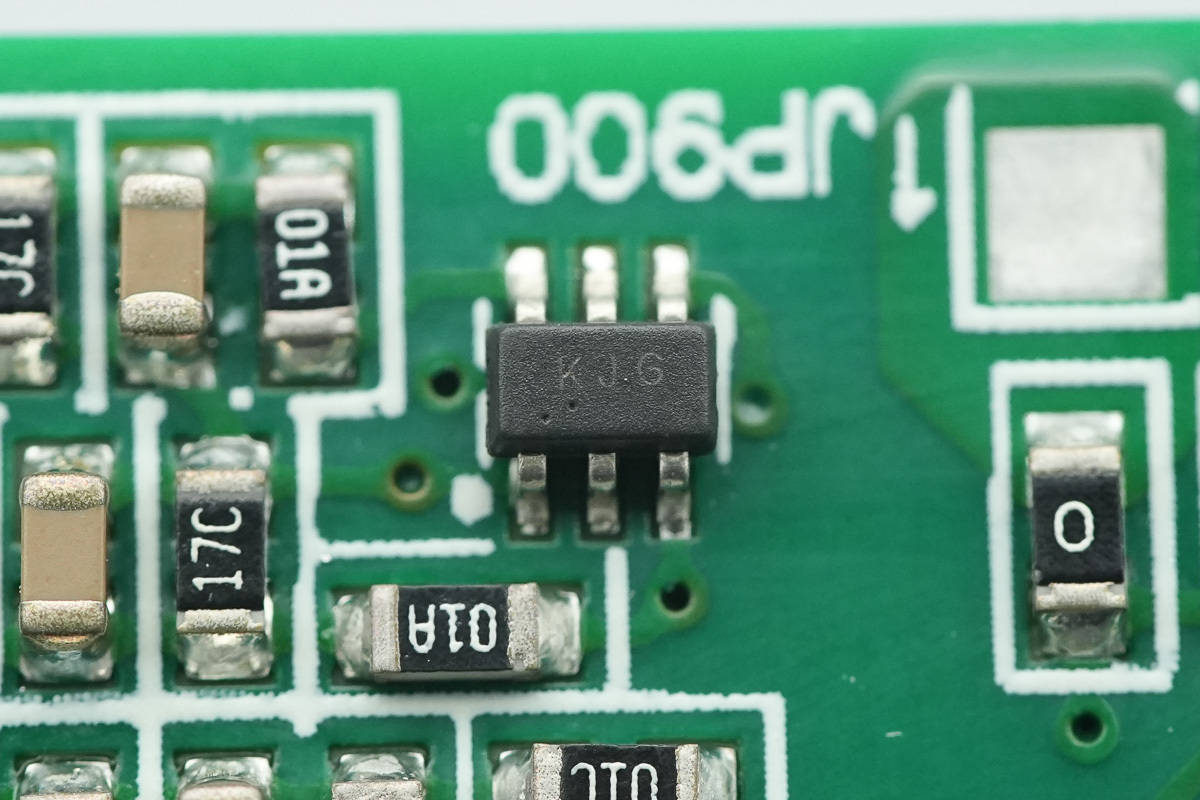

钳位二极管丝印KJG，型号BAV99DW，用于信号钳位保护。

另一颗钳位二极管型号相同。

丝印CLFSR的驱动器用于PFC开关管驱动，采用SOT23-5封装。

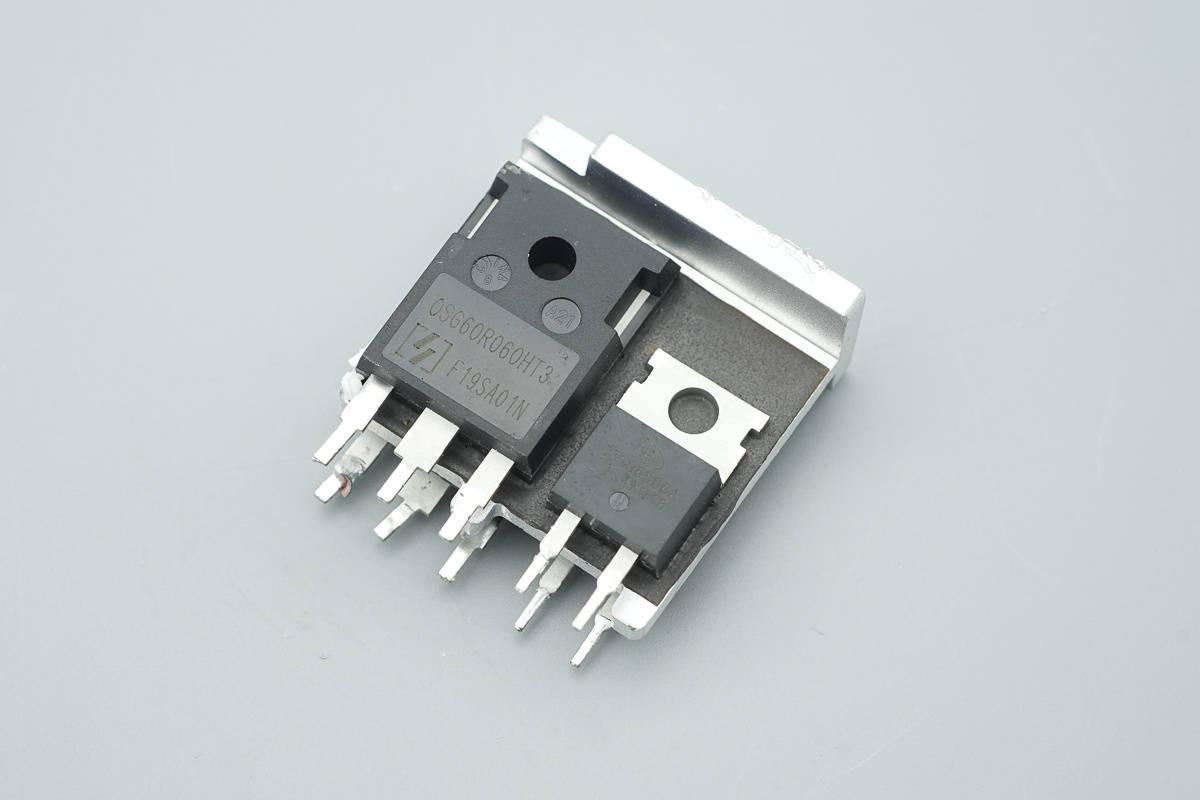

散热片一面固定PFC开关管和整流管。

另一面设有同型号的PFC开关管和整流管。

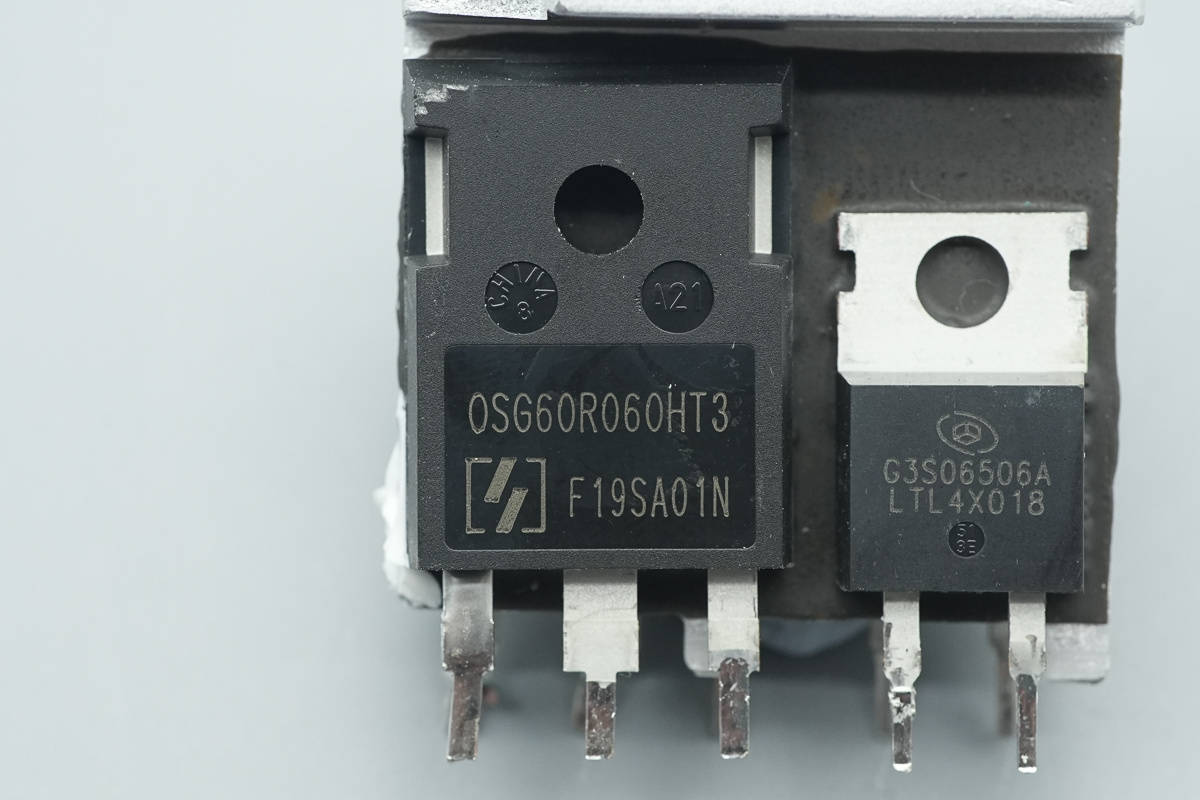

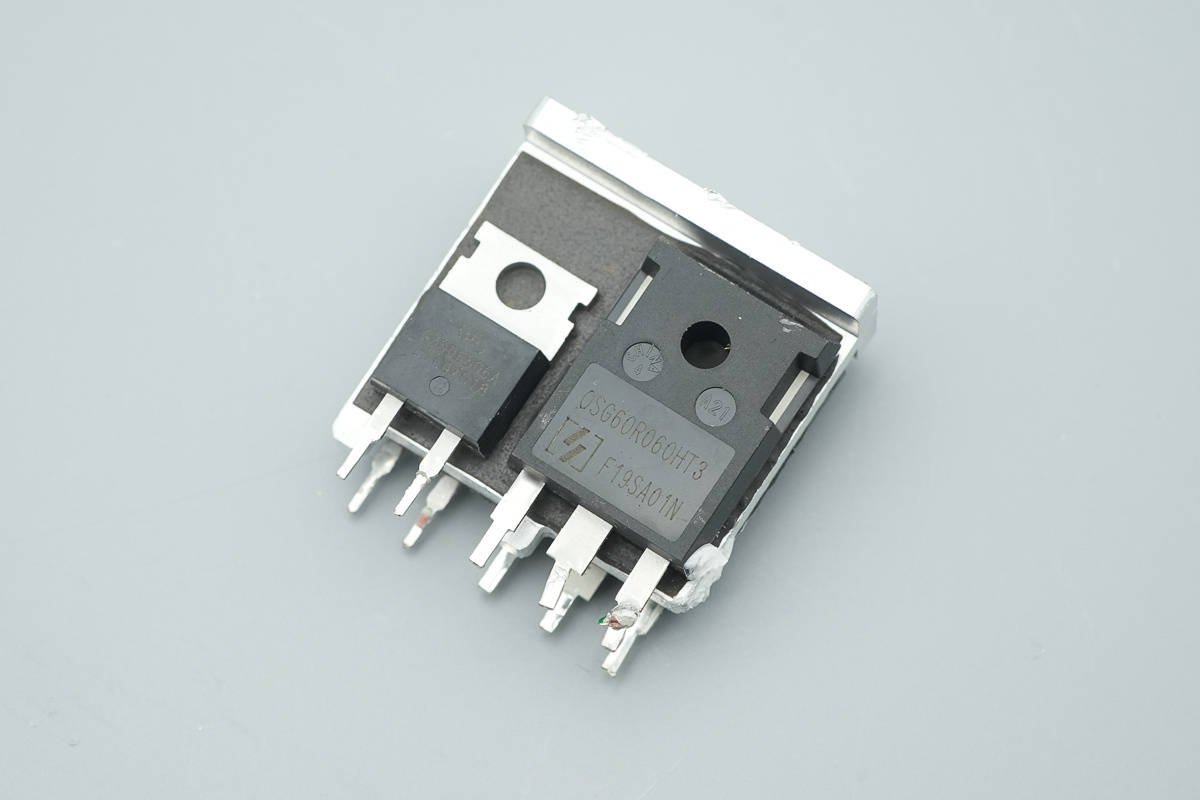

PFC开关管来自东微半导体，型号OSG60R060HT3F，NMOS，耐压650V，导阻60mΩ，采用TO247封装。

PFC整流管来自泰科天润，型号G3S06506A，为碳化硅二极管，规格为650V/6A，采用TO-220AC封装。

PFC升压电感采用磁环绕制，底部设有电木板绝缘。

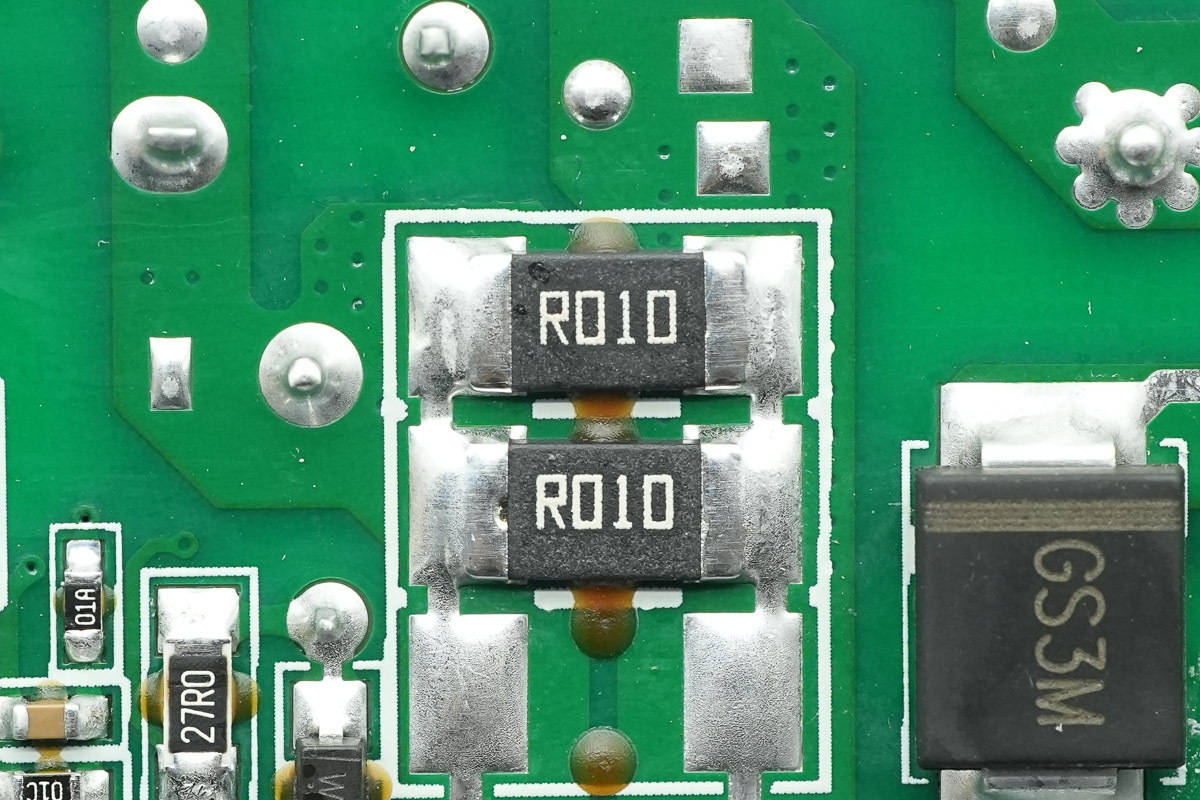

两颗10mΩ电阻并联，用于检测PFC开关管电流。

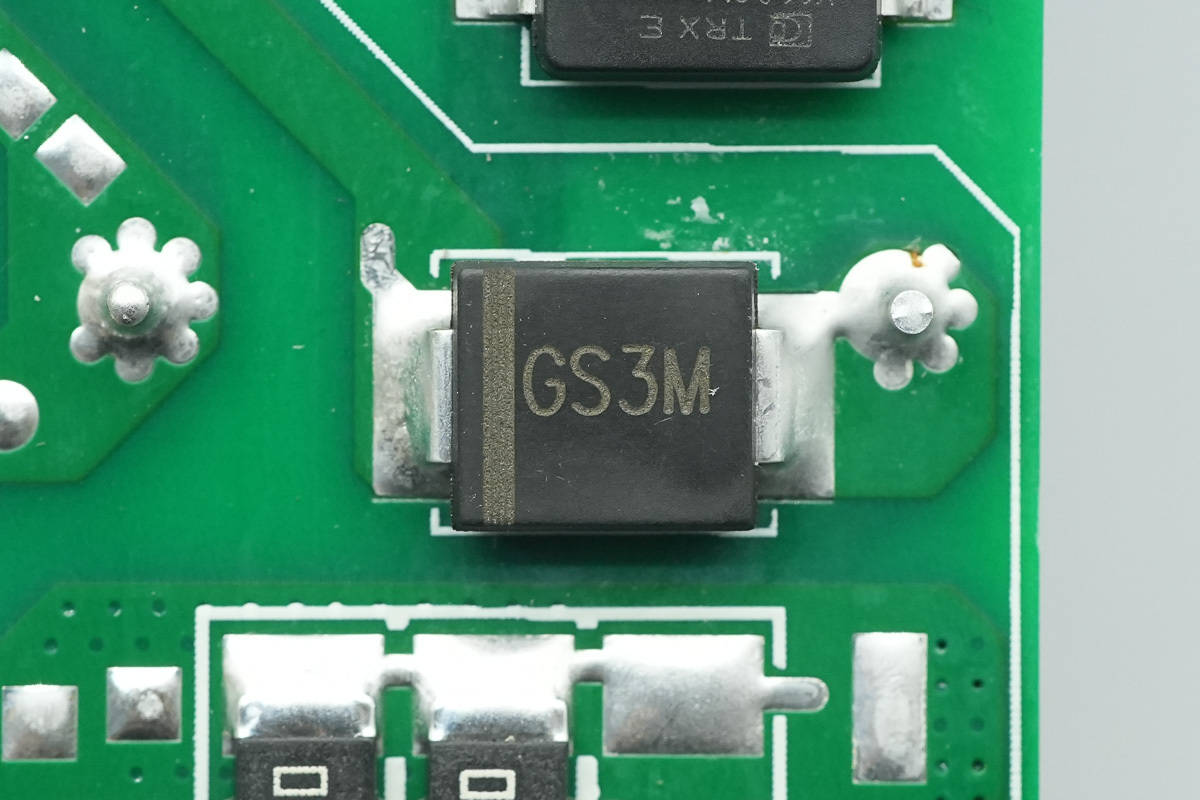

GS3M二极管用于PFC旁路。

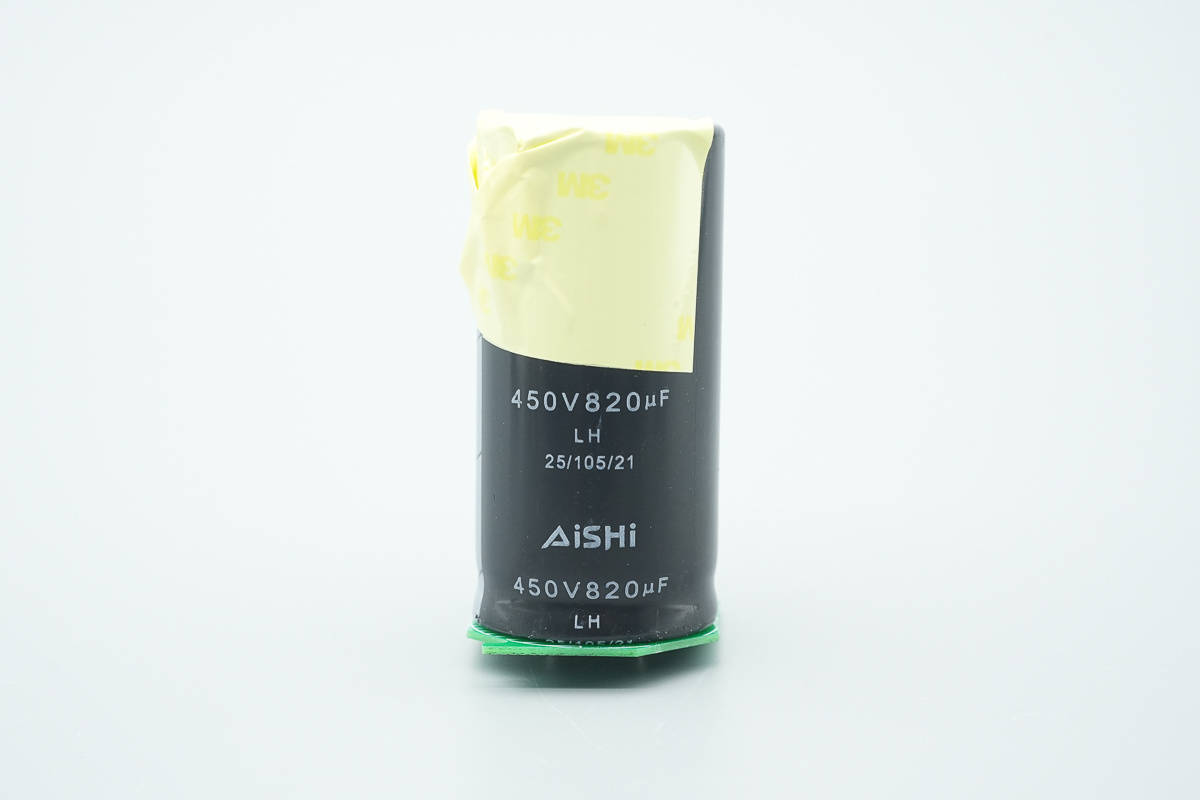

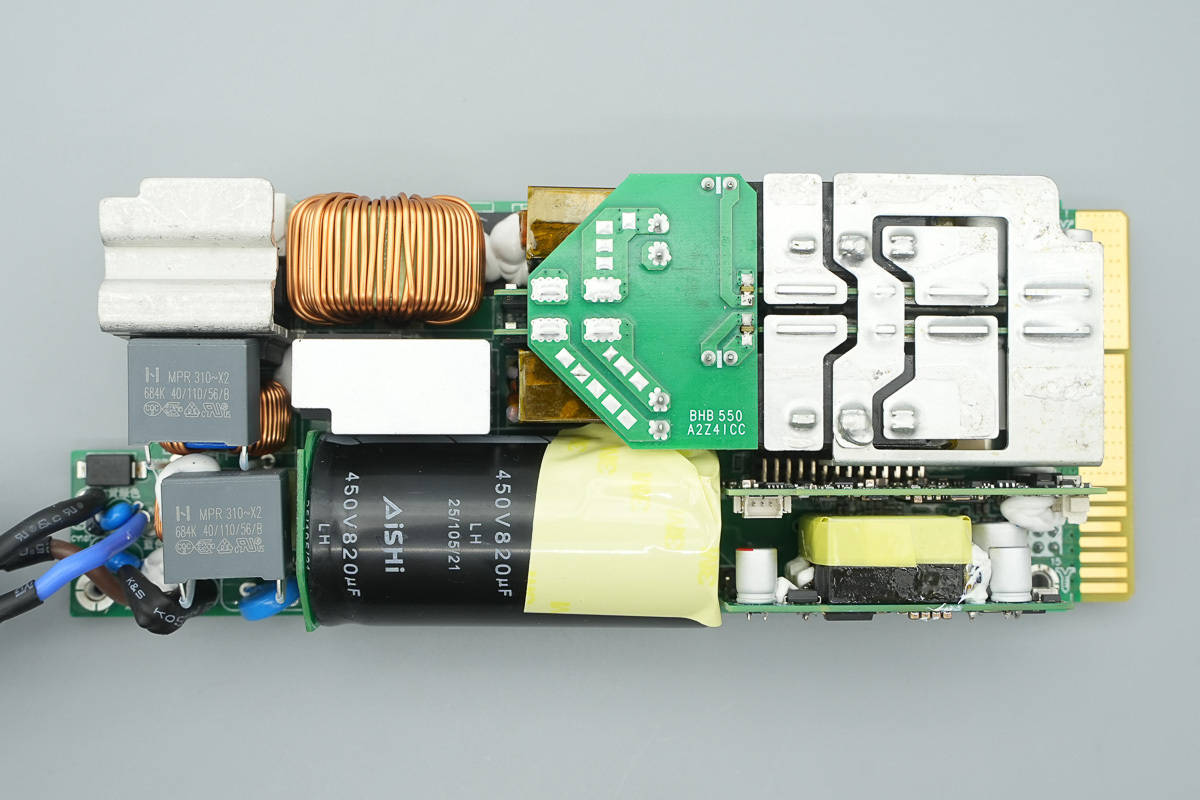

高压滤波电容来自艾华，为LH系列牛角型电容，规格为450V820μF。

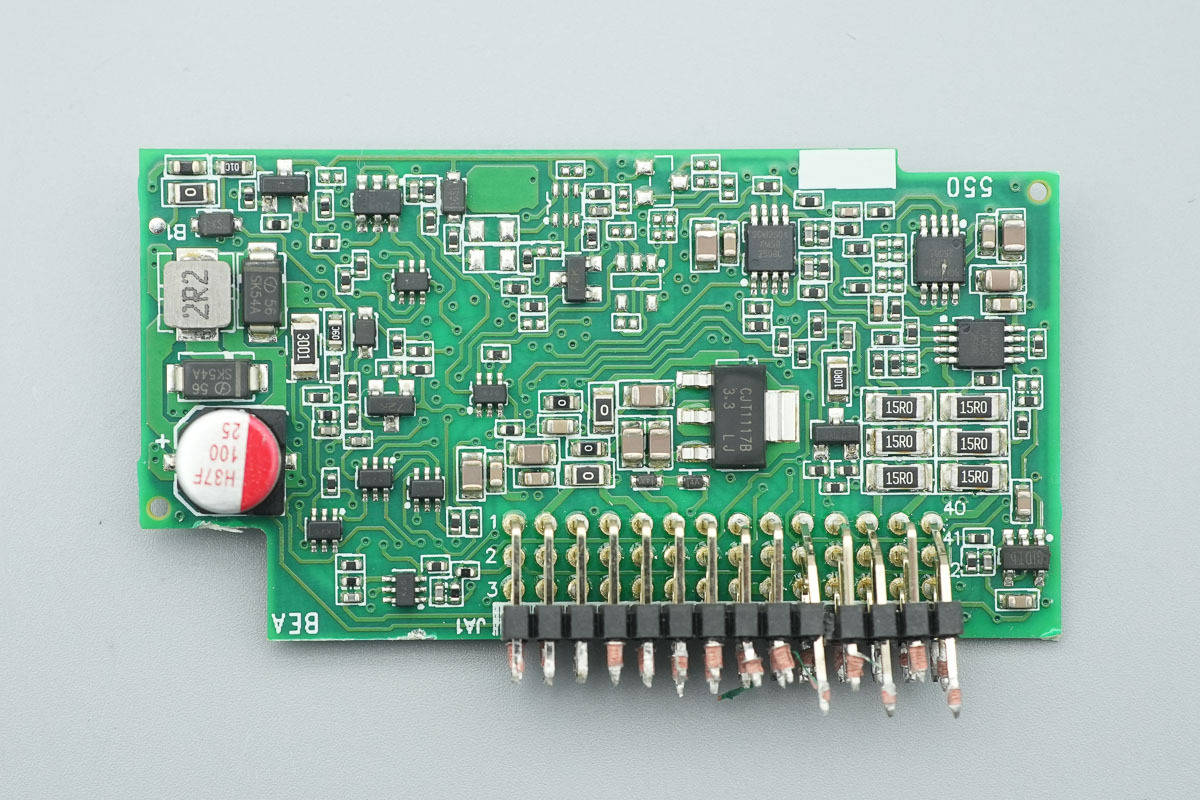

输出端设有待机电源小板，LLC控制板和变压器小板。

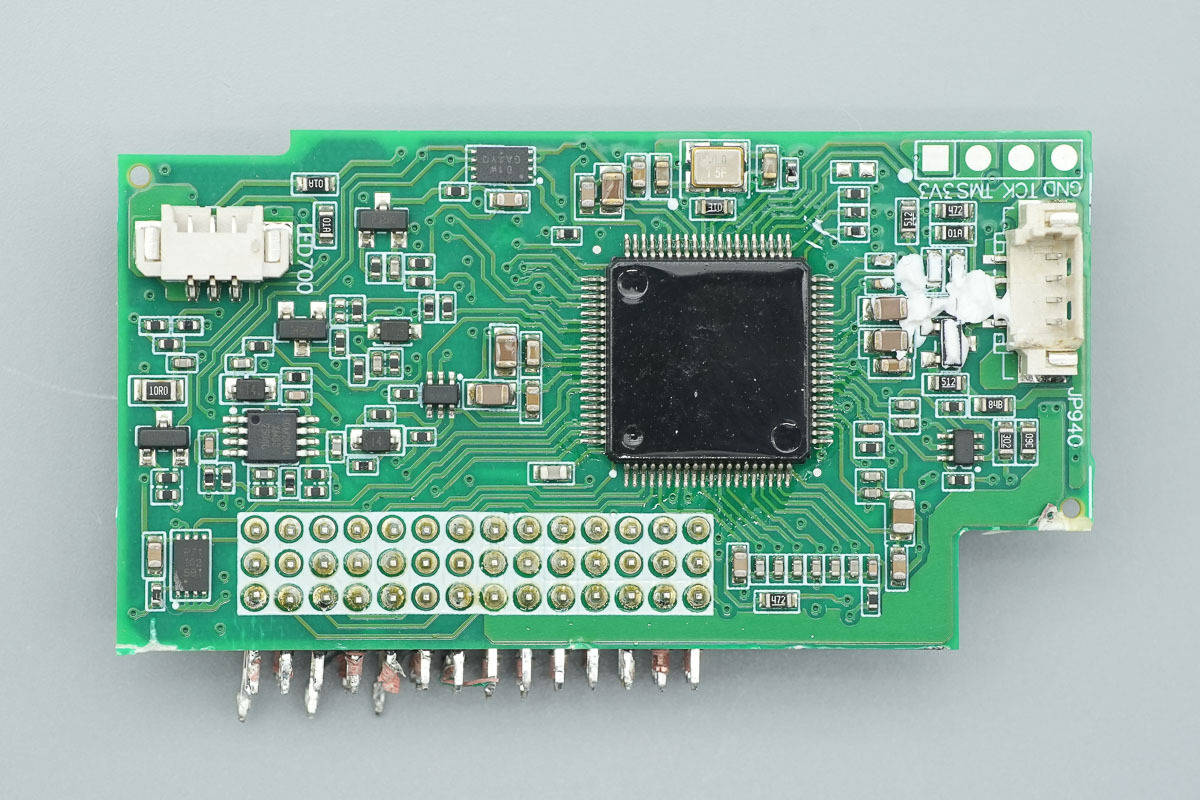

LLC控制板正面设有LLC控制器，晶振，运放和存储器。

背面设有稳压芯片，运放，滤波电容和滤波电感。

LLC控制器来自TI德州仪器，为C2000系列实时微控制器，型号TMS320F280025-Q1，芯片内置32位DSP内核，主频100MHz，内部集成FPU和TMU，内置128KB闪存和24KB RAM。可用于工业电机驱动，电机控制，光伏逆变器，数字电源，电动车辆与运输，感应和信号调理用途，采用LQFP80封装。

芯片外置20MHz时钟晶振特写。

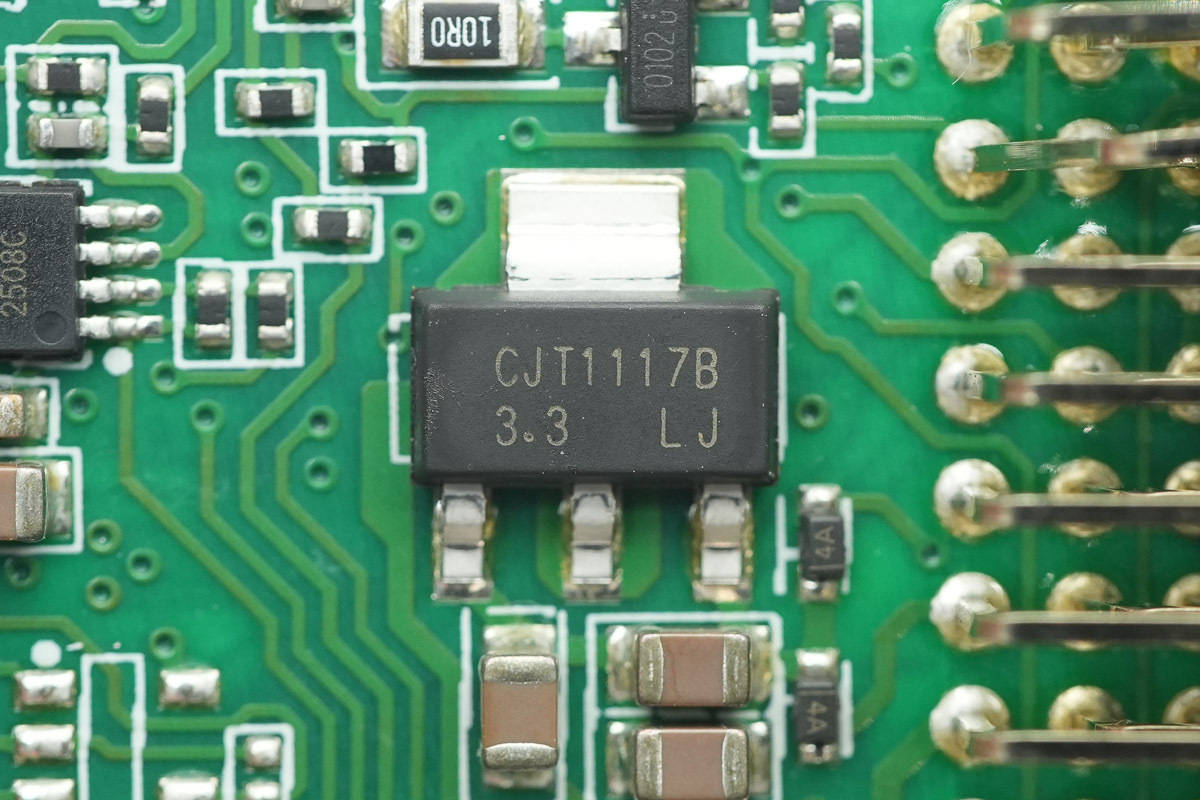

稳压芯片来自长晶科技，型号CJT1117B-3.3，支持20V输入电压，输出电压3.3V，输出电流1A，采用SOT-223封装。

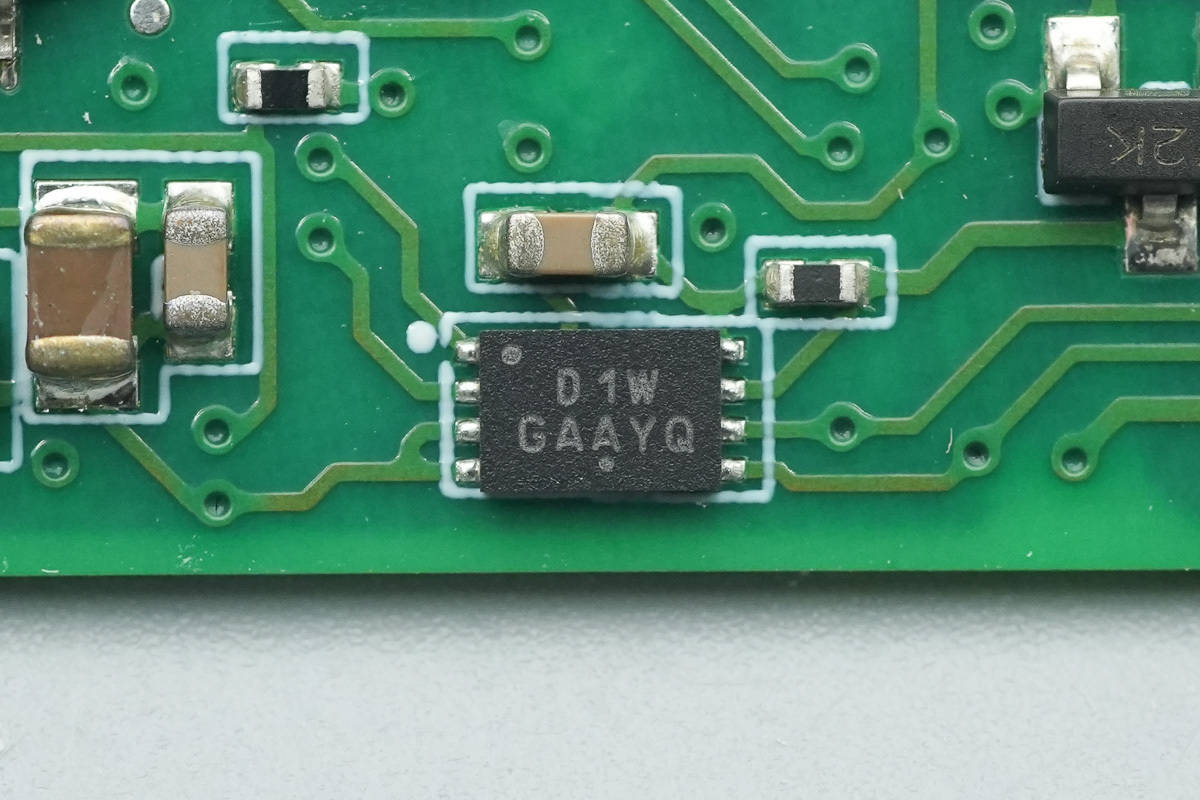

存储器丝印D1W GAAYQ。

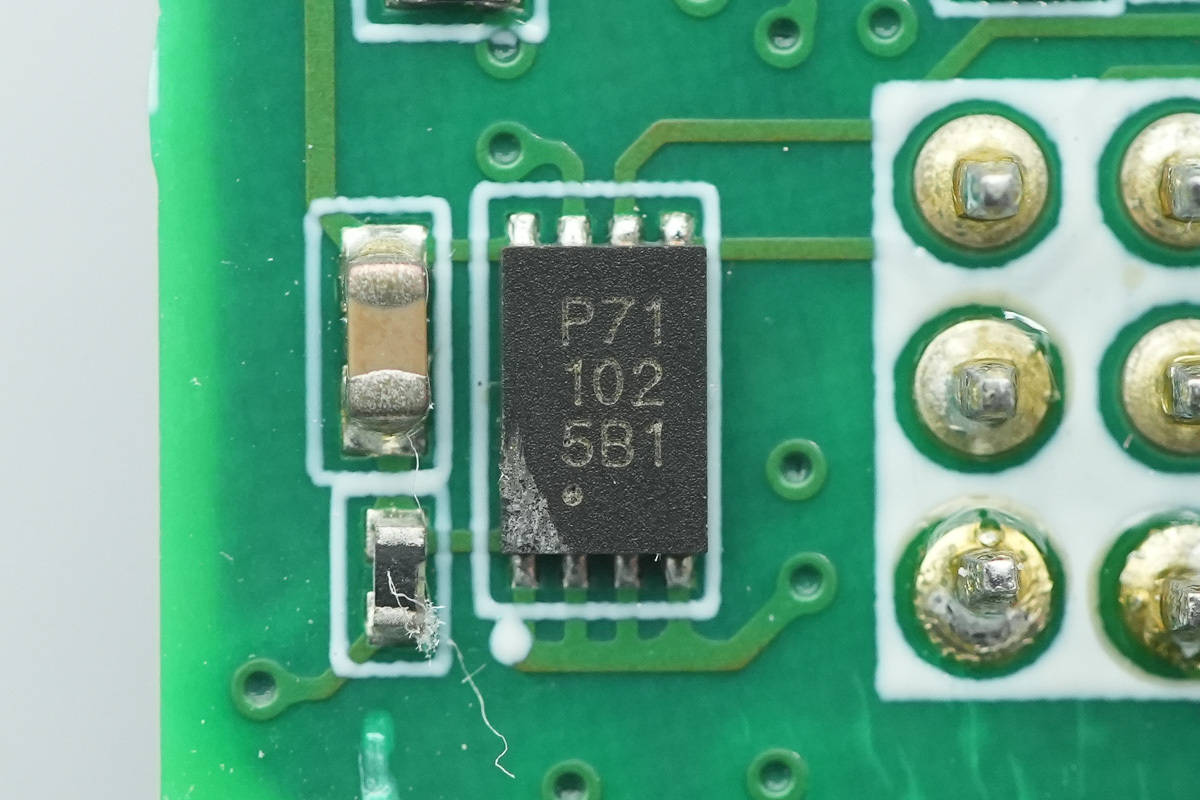

另一颗存储器丝印P71 102 5B1。

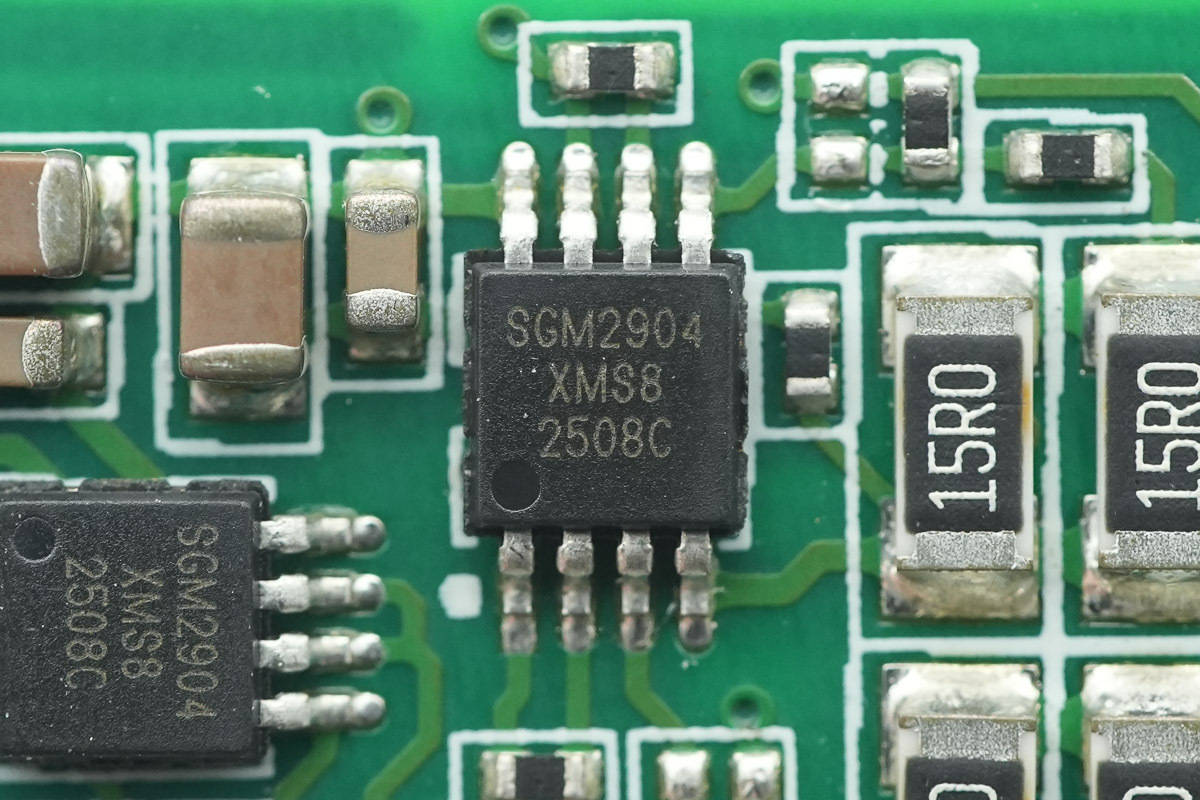

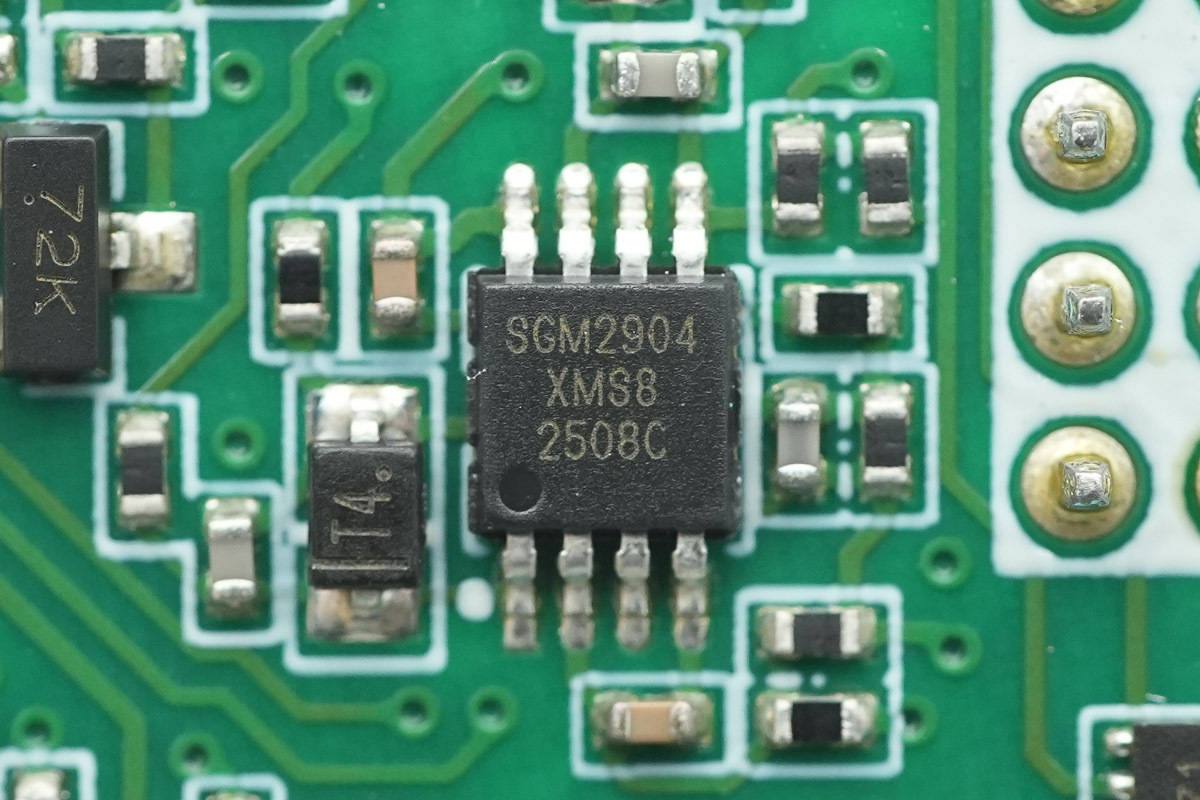

运放来自圣邦，型号SGM2904，支持单电源和双电源供电，具备高转换速率，低噪声，低偏置电流和低偏移特性，采用MSOP-8封装。

小板另一面还设有三颗同型号的运放芯片。

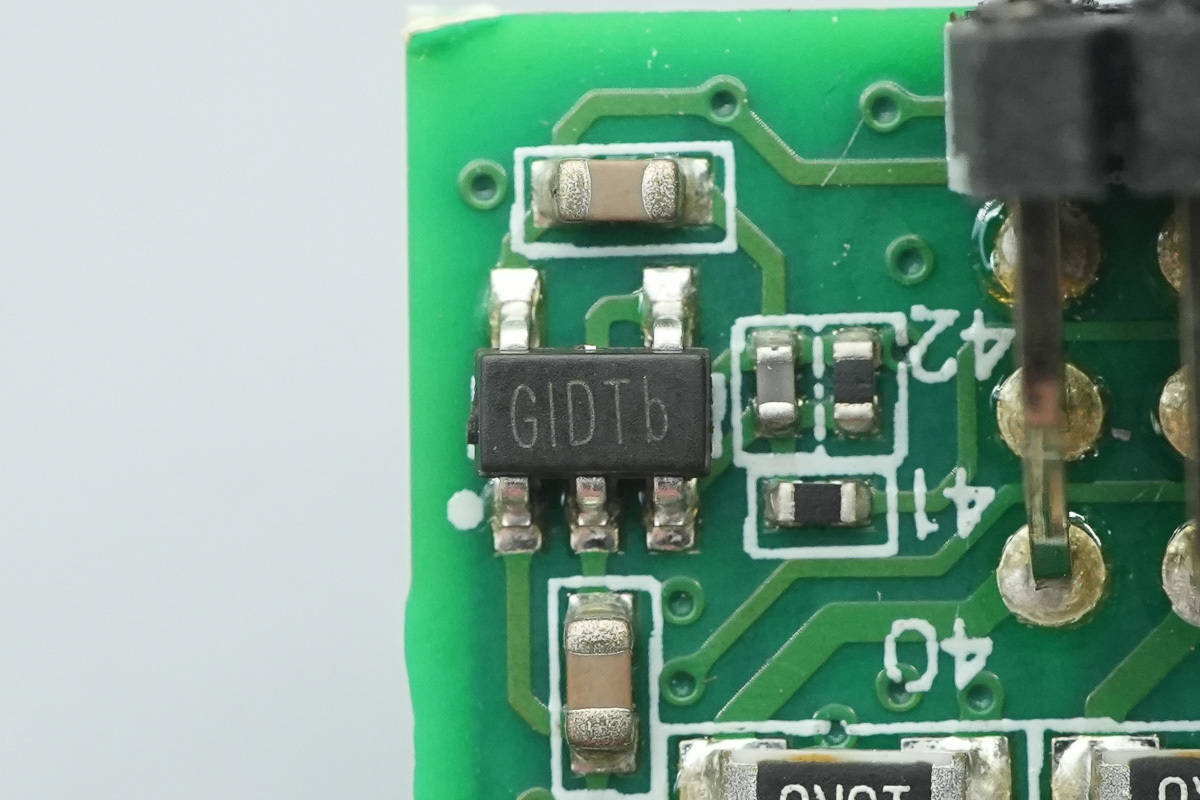

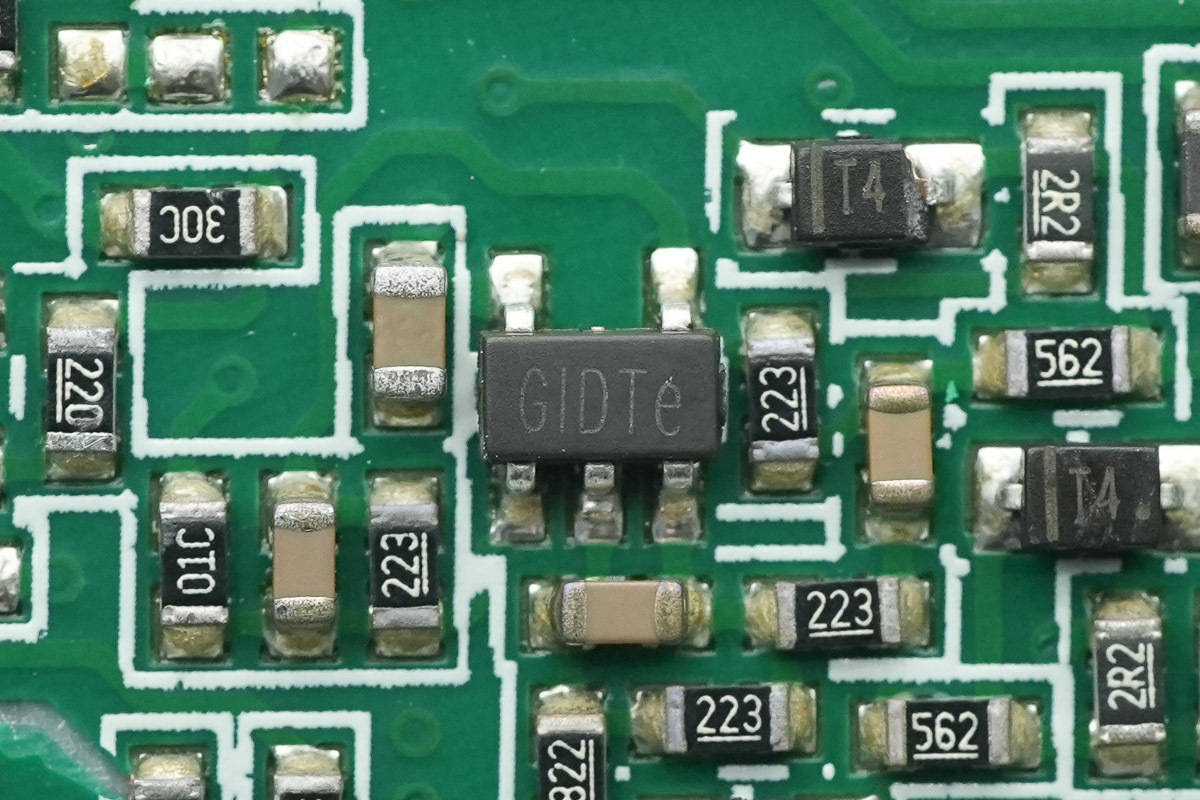

运放来自圣邦，丝印GID，型号SGM8273-1，是一颗低噪声，高精度，高压运算放大器，具备轨到轨输入输出，采用SOT-23-5封装。

BAV99DW二极管用于信号钳位保护。

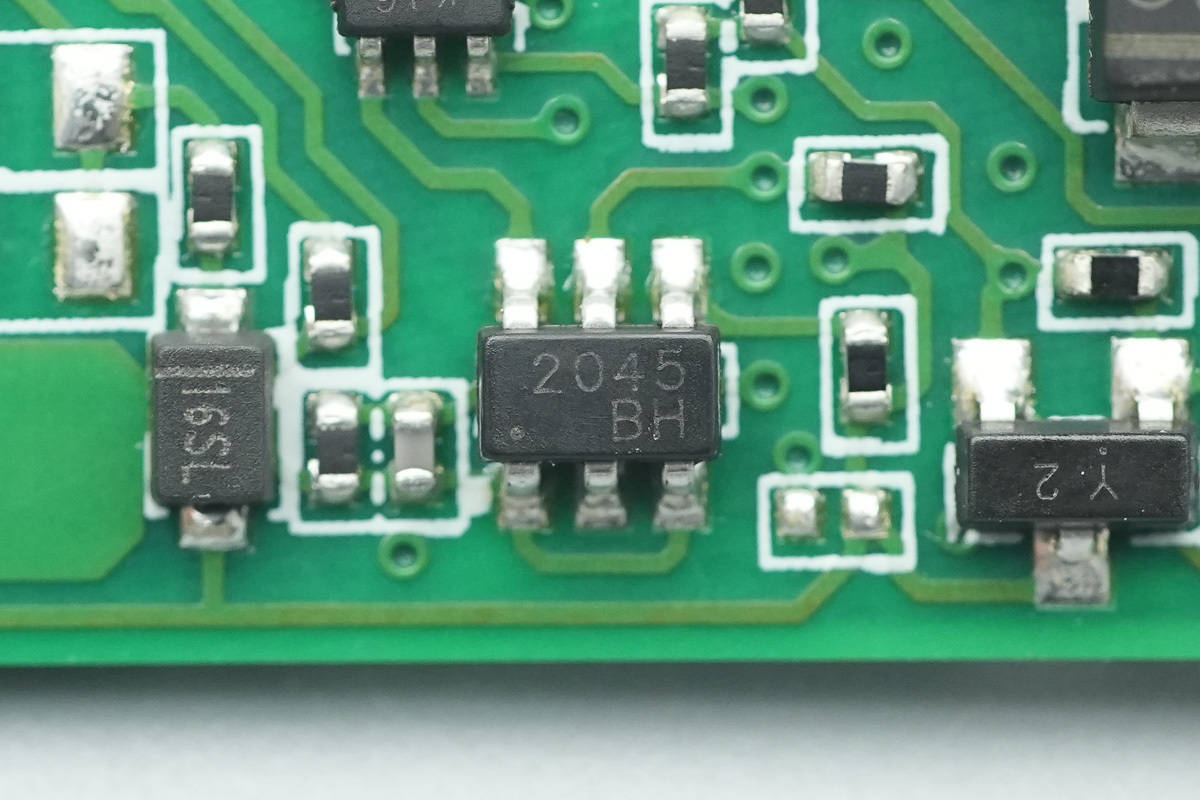

双三极管来自长晶科技，型号CJ2045，内置40V耐压NPN和PNP三极管，采用SOT-23-6L封装。

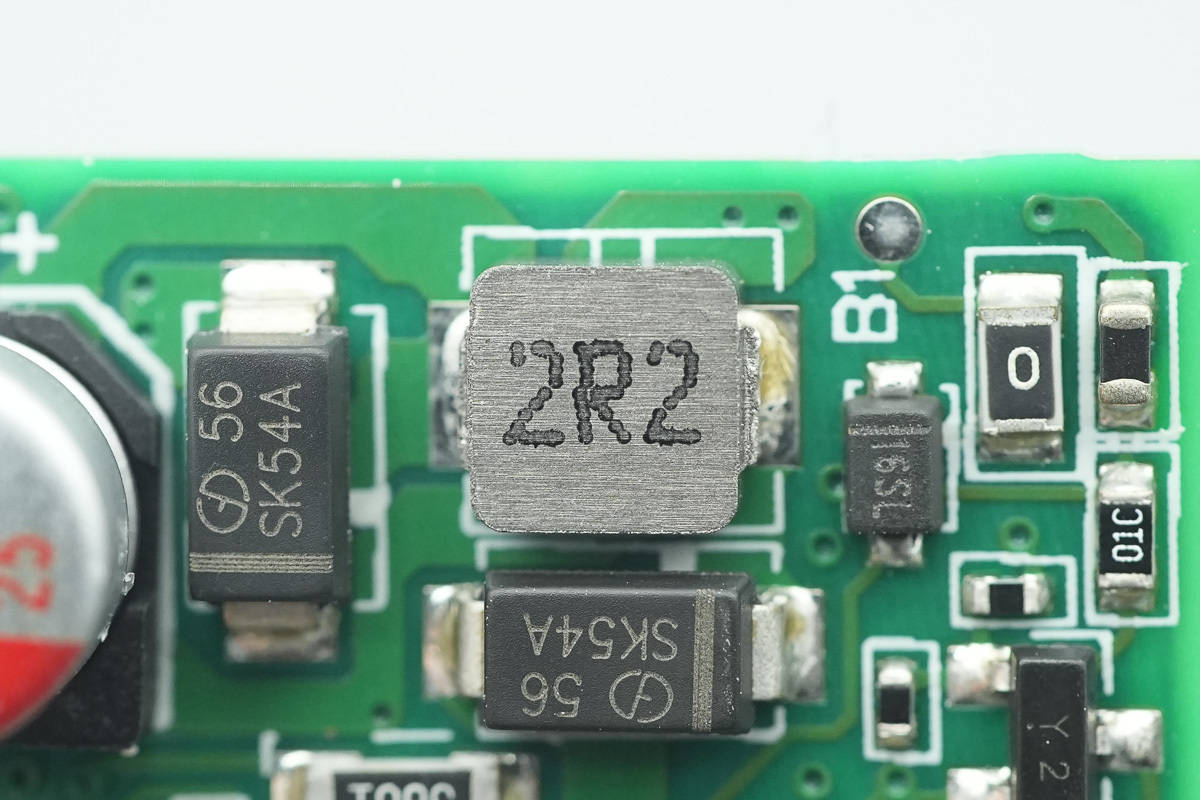

2.2μH合金电感特写。

两颗SK54A肖特基二极管来自固锝。

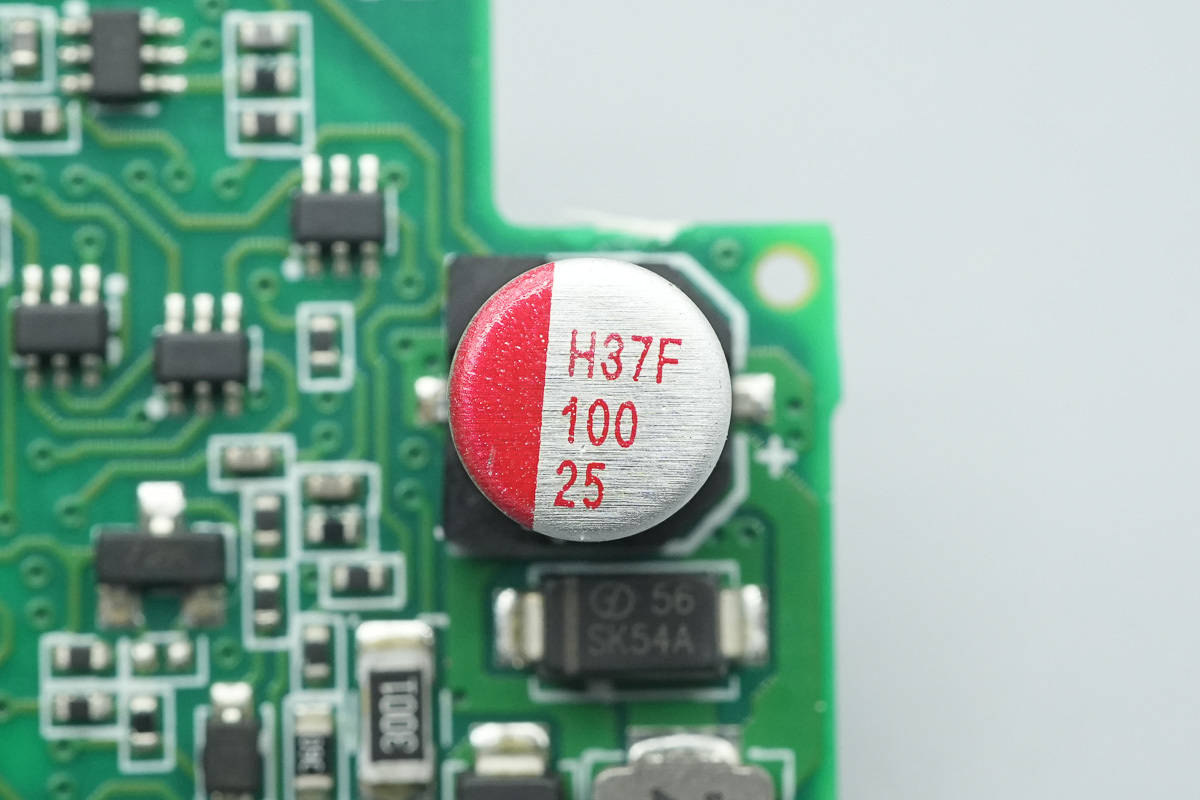

滤波电容规格为100μF25V。

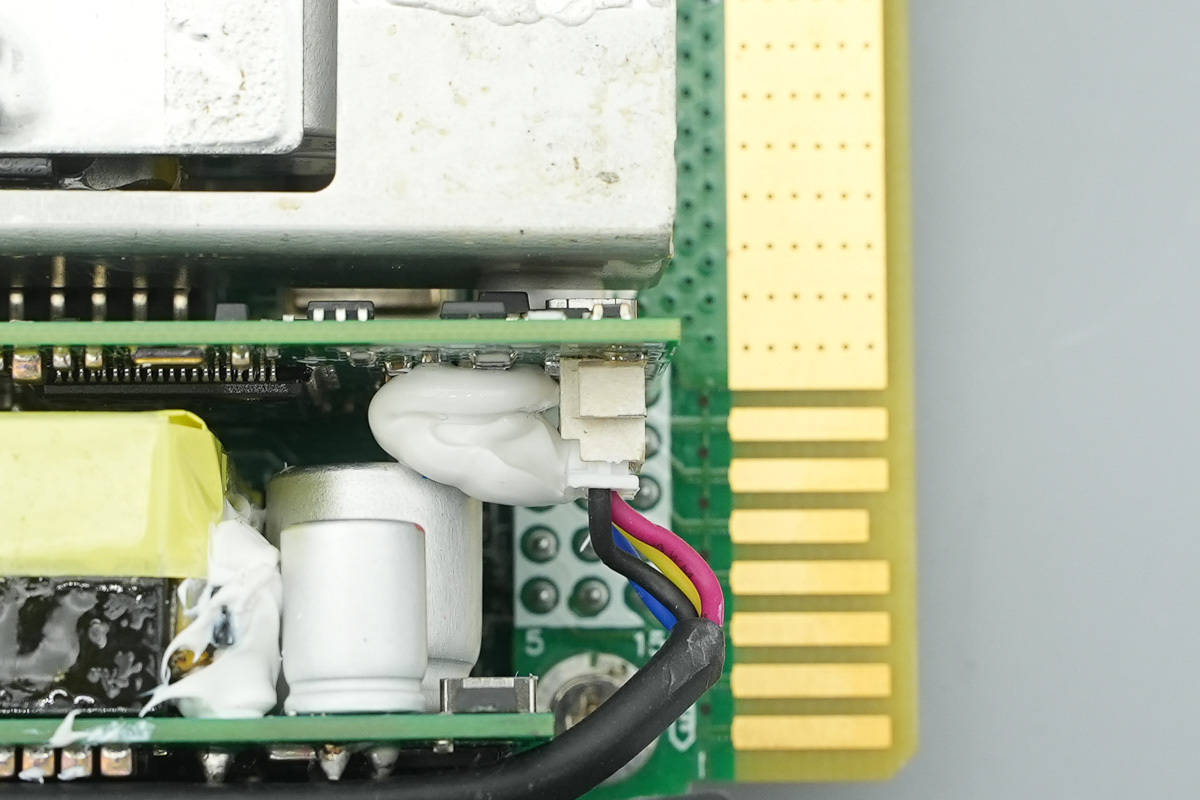

连接LED指示灯的插座特写。

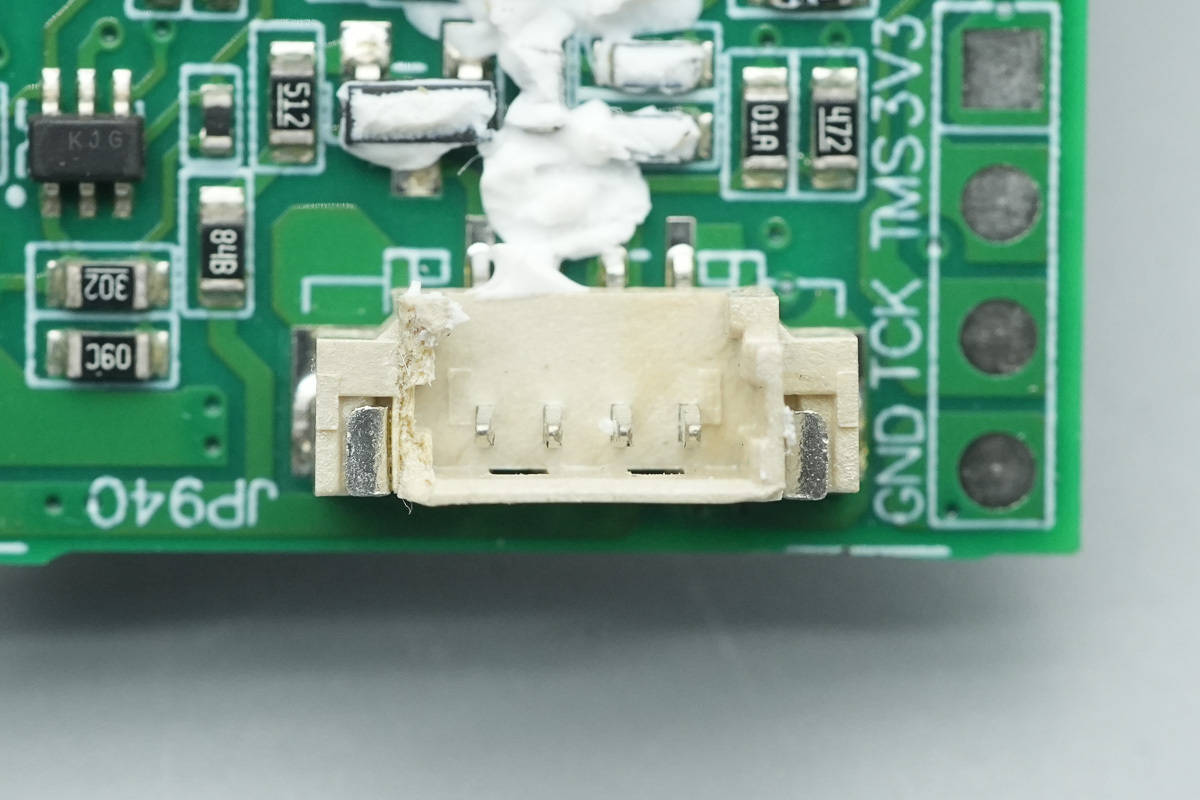

连接散热风扇的插座特写。

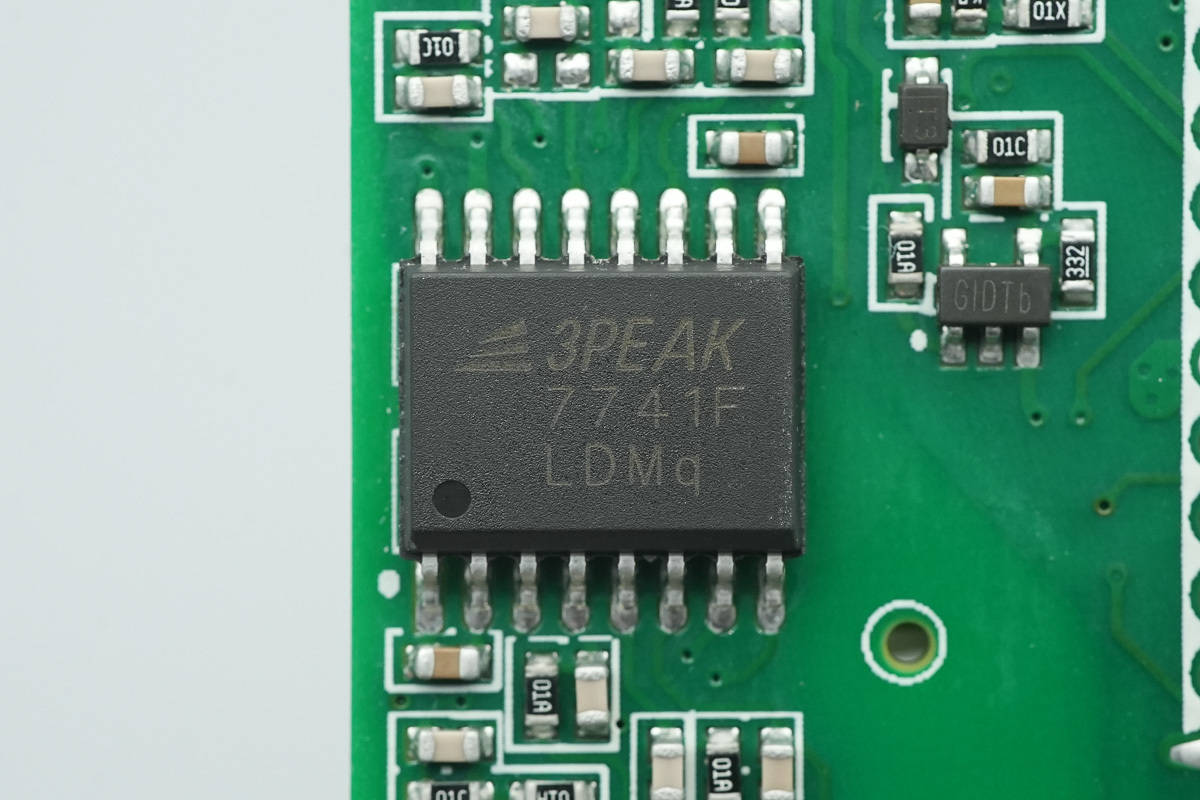

数字隔离芯片来自思瑞浦，型号TPT7741F，为4通道增强型高性能数字隔离器，具备三个正向通道和一个反向通道，采用WSOP16封装。

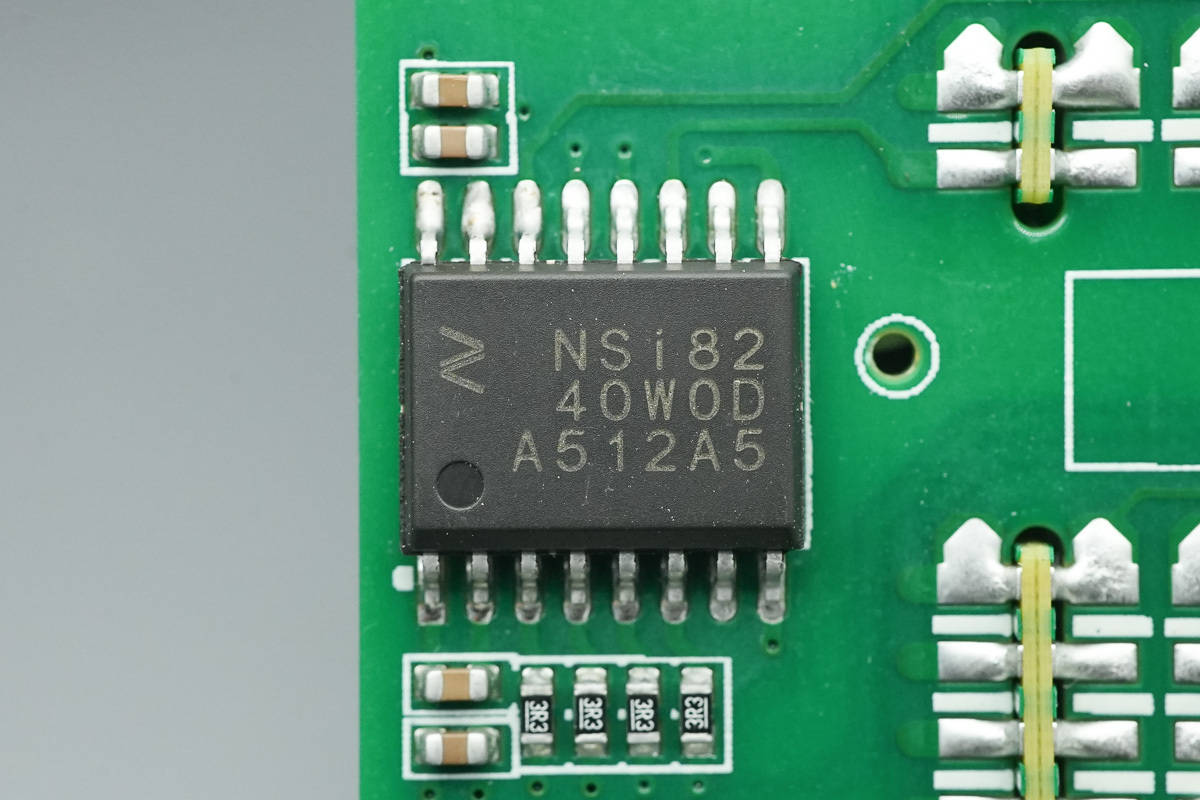

数字隔离芯片来自纳芯微，型号NSi8240，为高可靠性四通道数字隔离器，通过了UL1577安全认证，支持2.5-5.5V工作电压，采用SOP16封装。

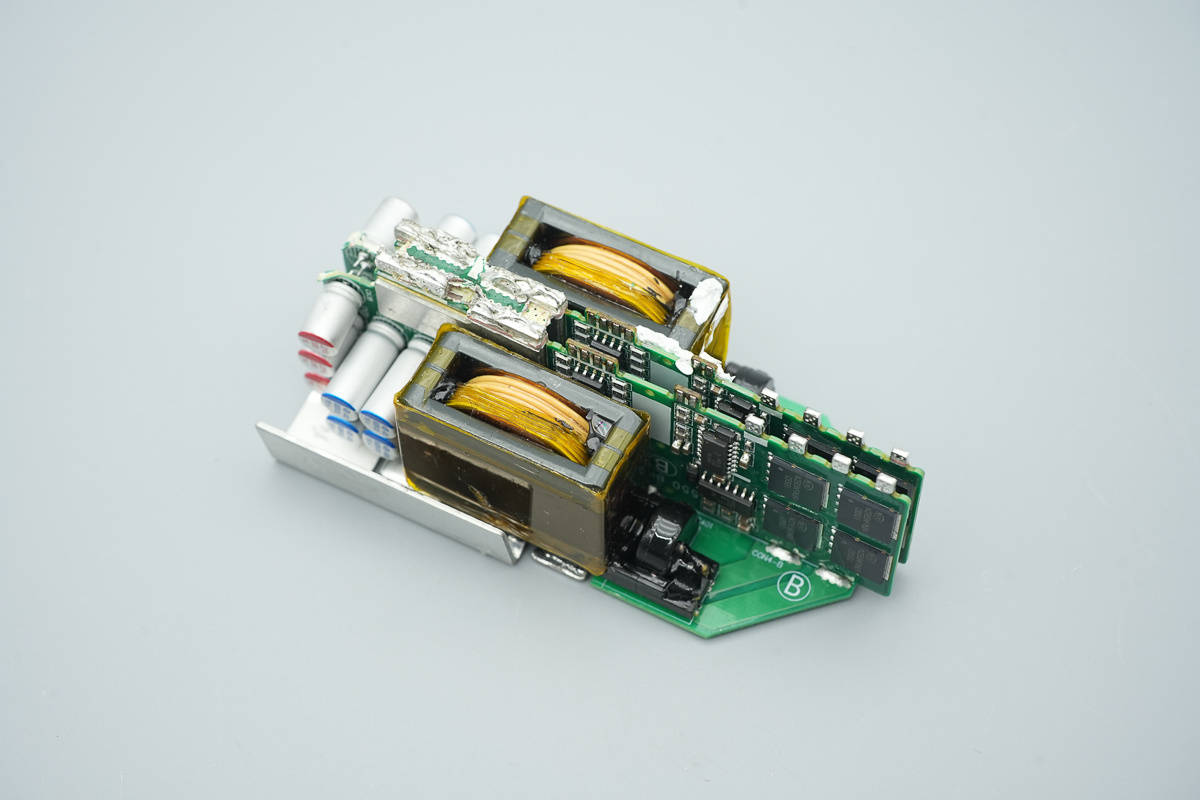

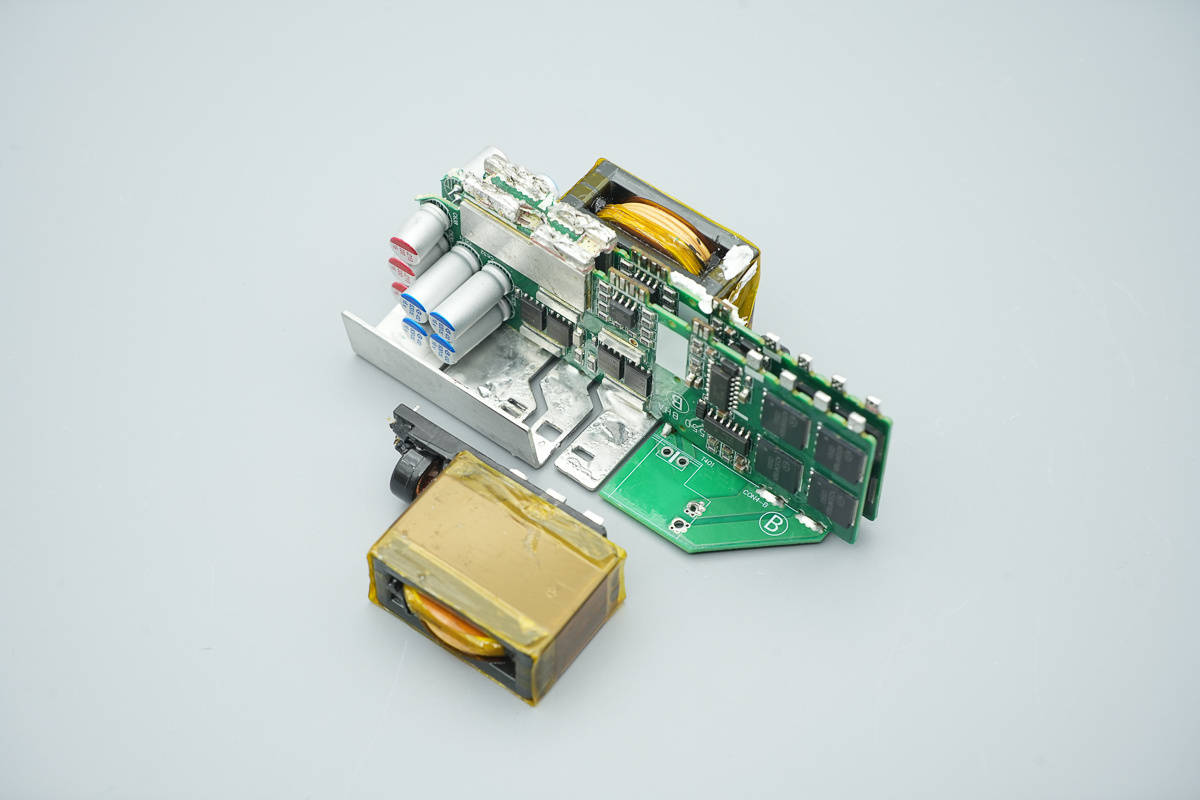

两块变压器小板为对称设计，用料完全相同。

焊接拆下变压器，次级通过铜片焊接连接，初级通过PCB焊接连接。

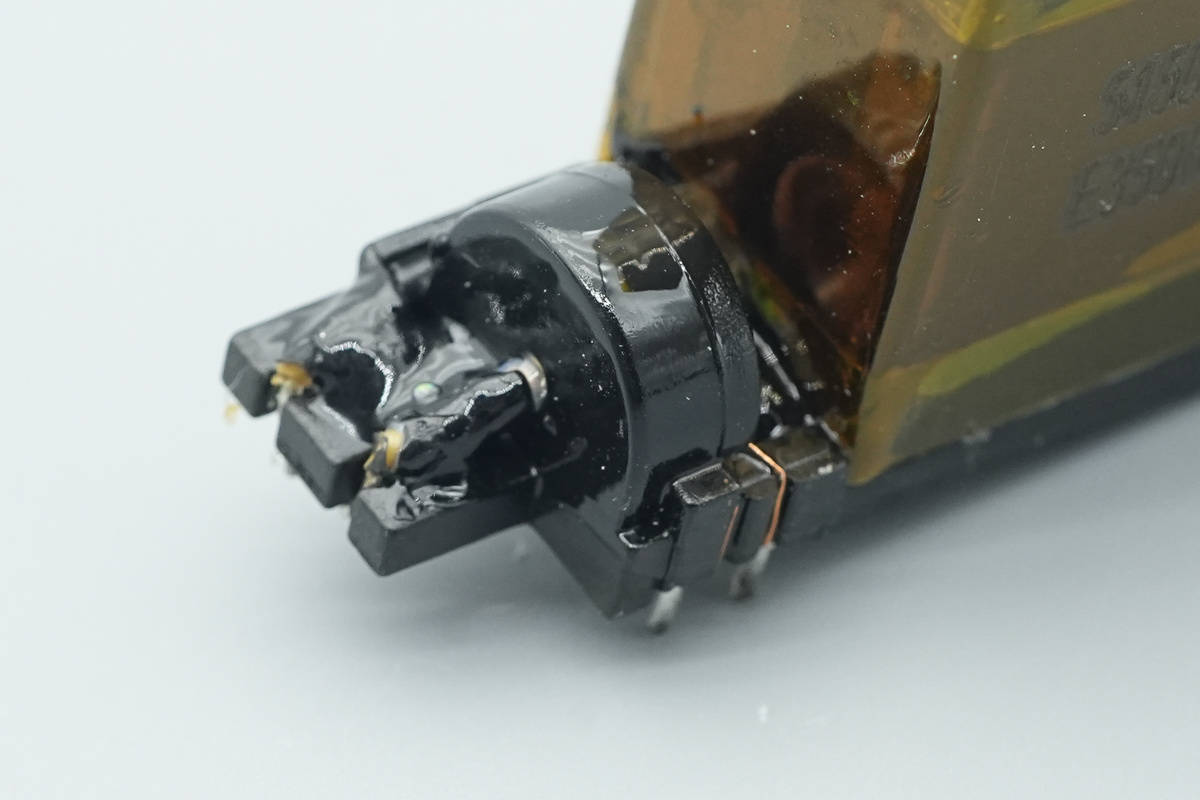

变压器初级设有电流互感器。

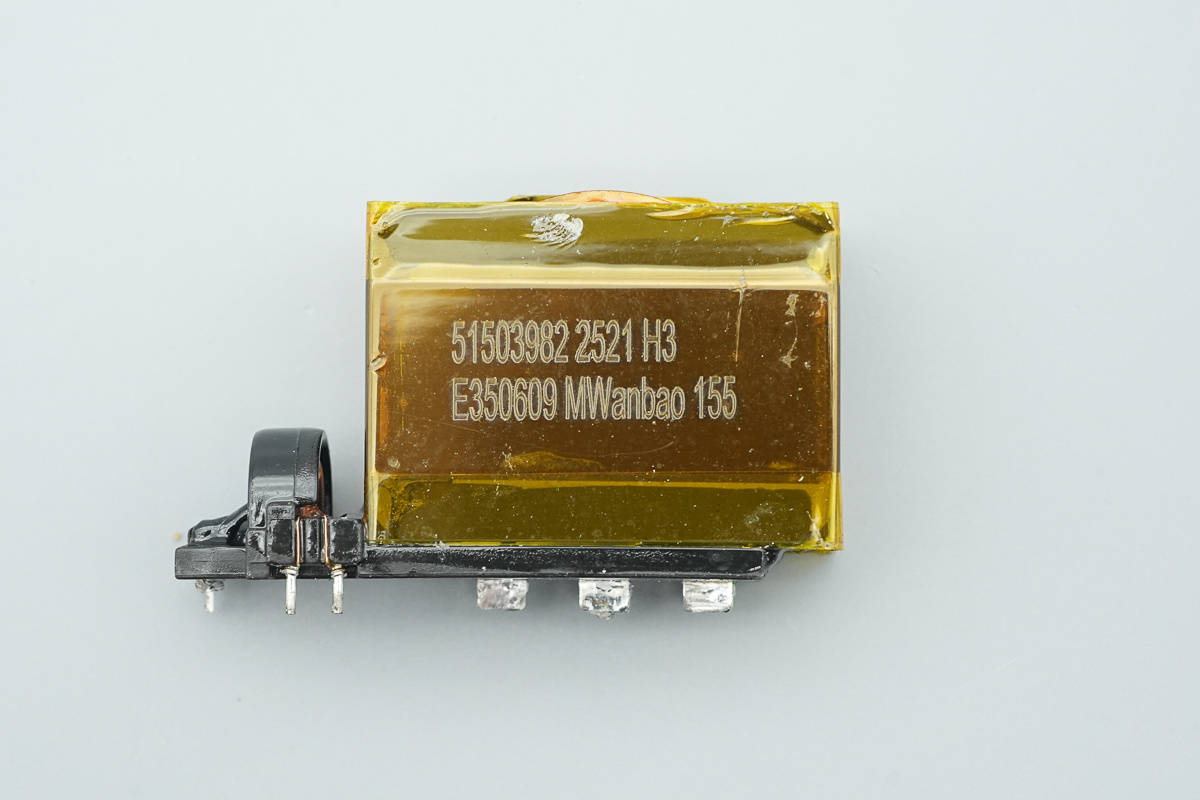

变压器磁芯缠绕胶带绝缘，初级采用多层绝缘线绕制，次级采用铜片焊接组成。

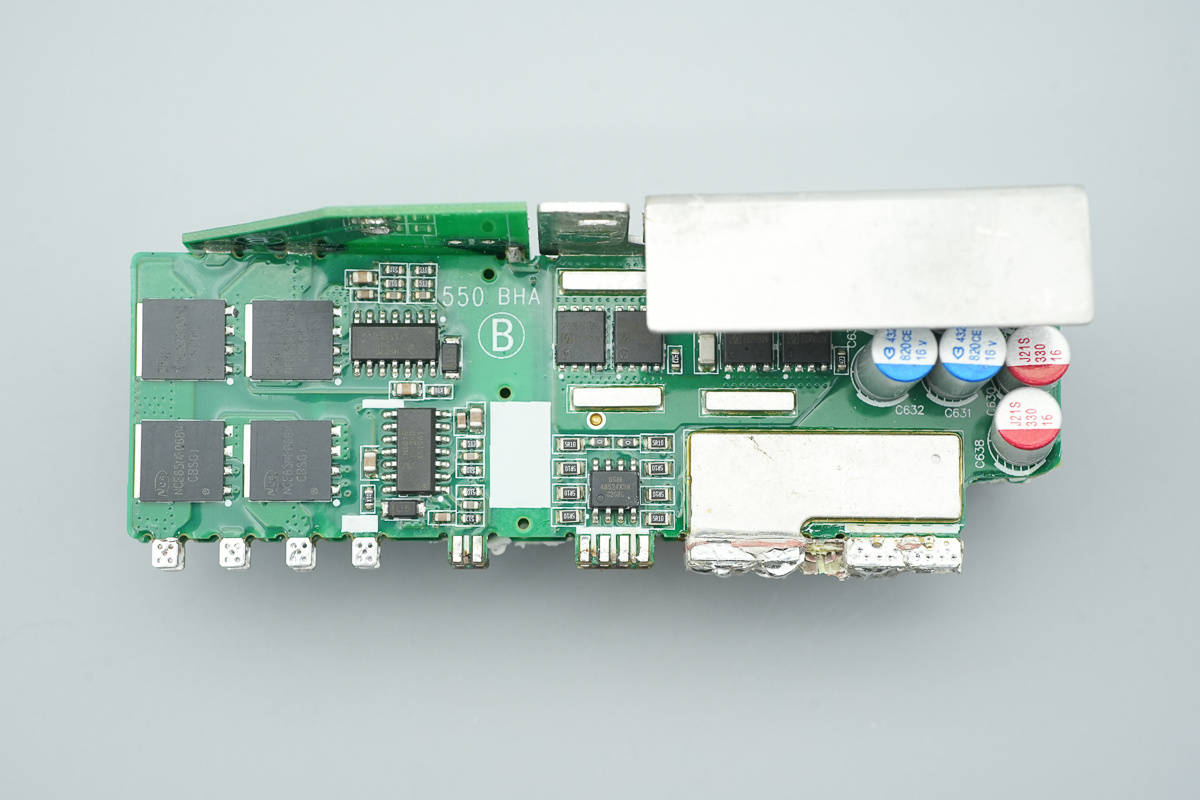

小板左侧设有全桥LLC开关管和驱动器，中间位置设有同步整流管和驱动器，右侧设有滤波电容。

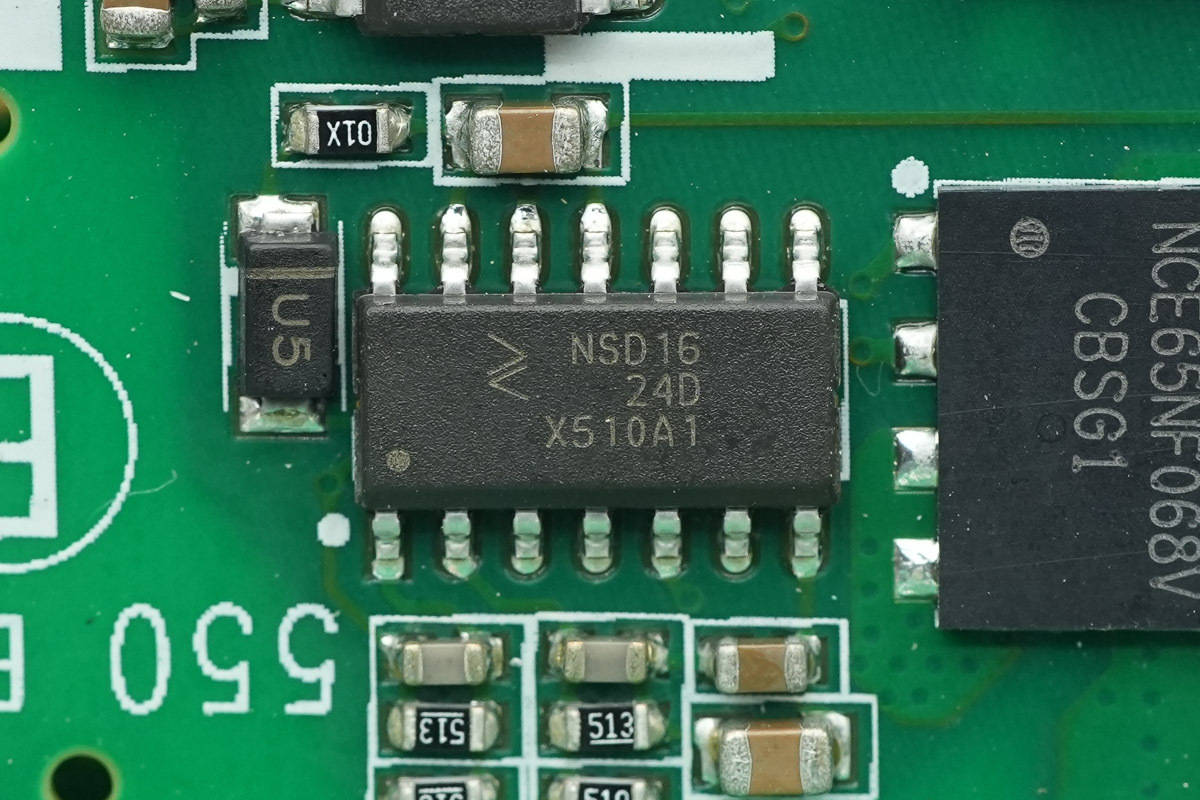

半桥驱动器来自纳芯微，型号NSD1624D，是一颗高压半桥驱动芯片，支持TTL和CMOS逻辑信号输入，满足半桥，全桥以及LLC应用，采用SOP14封装。

另一颗半桥驱动器型号相同。

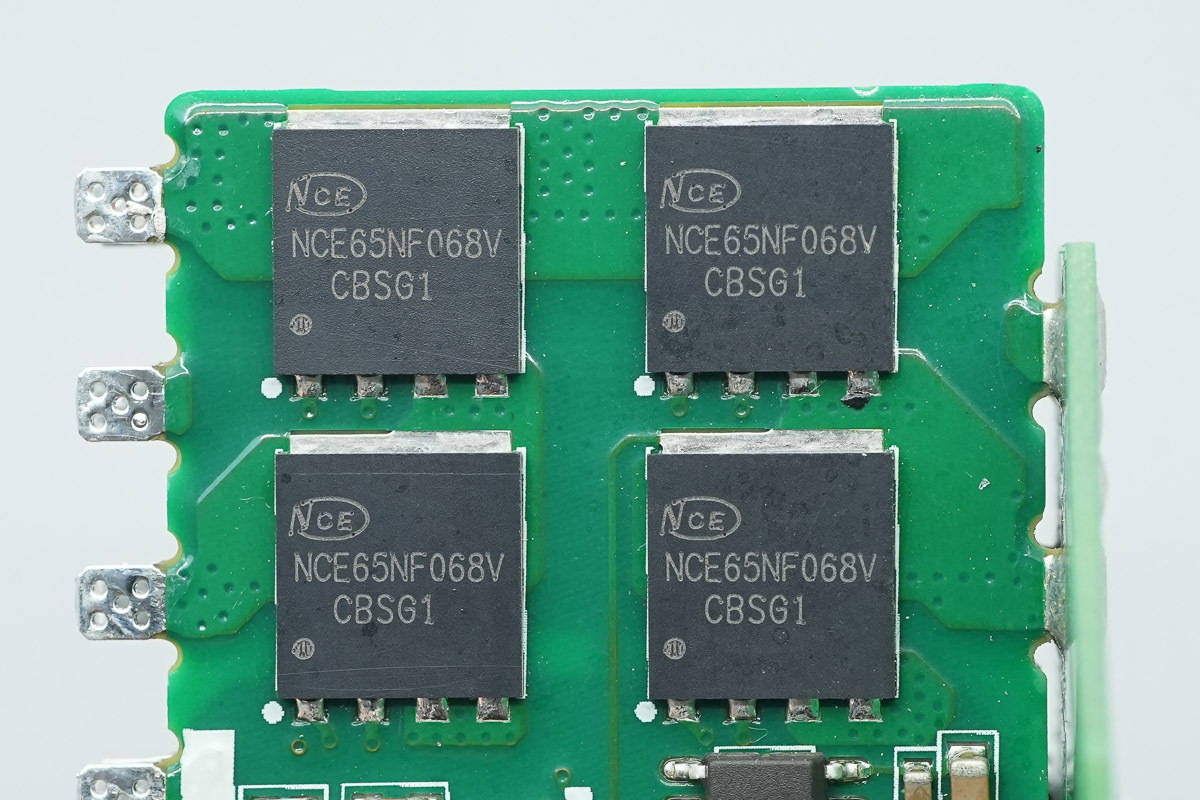

全桥LLC开关管来自新洁能，型号NCE65NF068V，NMOS，耐压710V，导阻60mΩ，采用DFN8*8封装。

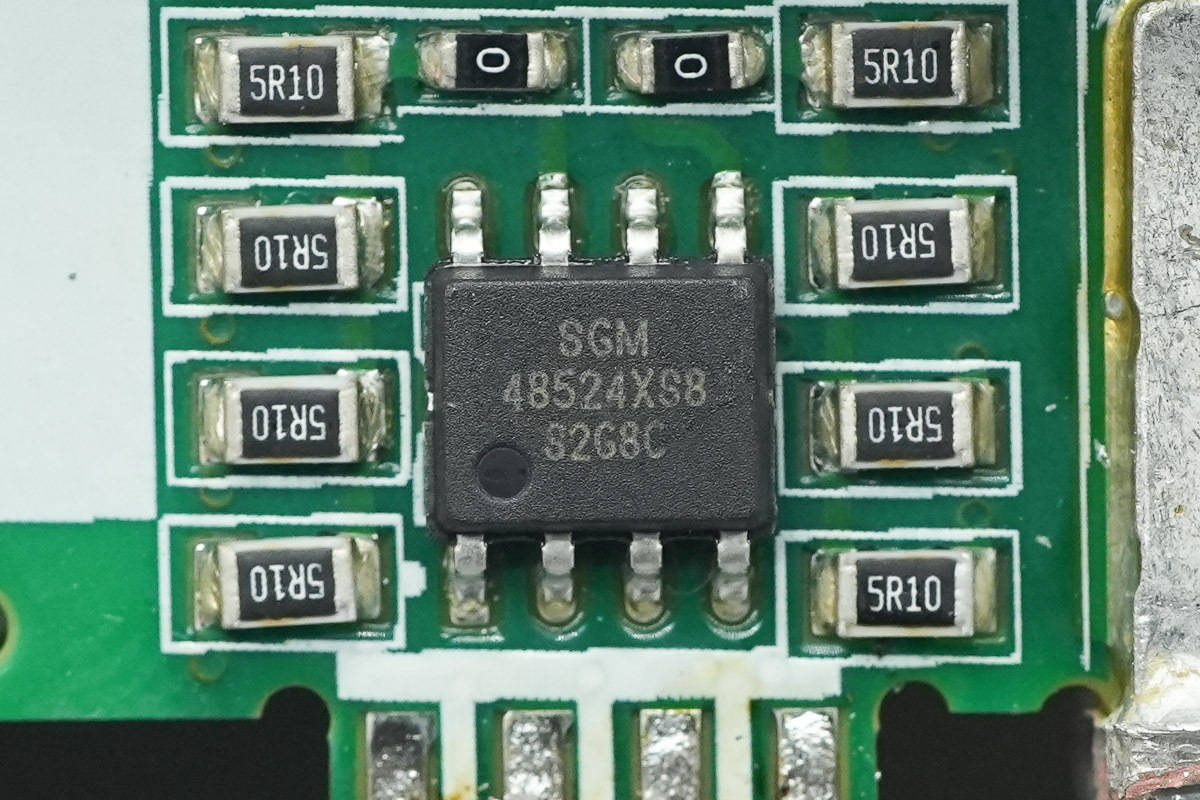

同步整流管驱动器来自圣邦，型号SGM48524，是一颗双通道5A高速低侧栅极驱动器，支持4.5-18V工作电压，采用SOIC-8封装。

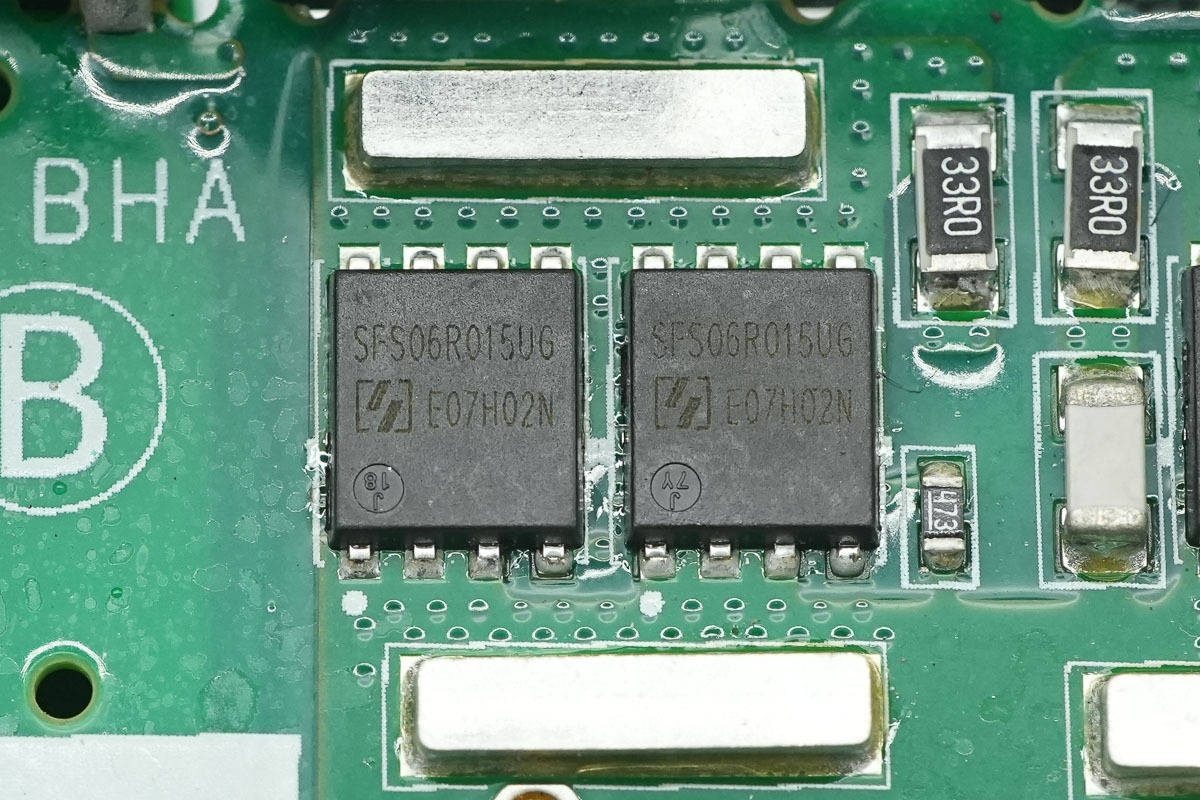

四颗同步整流管特写，上下焊接铜片增强载流。

同步整流管来自东微，型号SFS06R015UGF，NMOS，耐压60V，导阻1.6mΩ，采用PDFN5*6封装。

输出滤波电容来自绿宝石，为CE系列固态电容，规格为820μF16V。

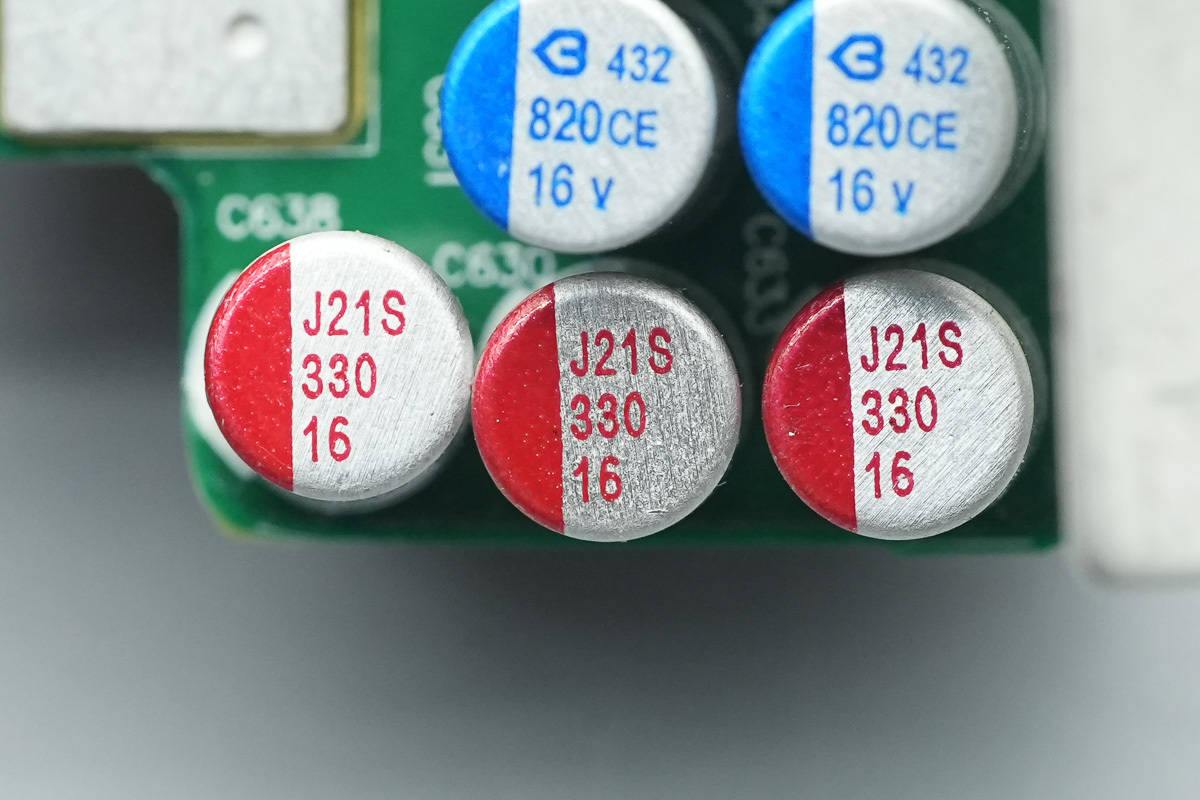

下方三颗滤波电容规格为330μF16V。

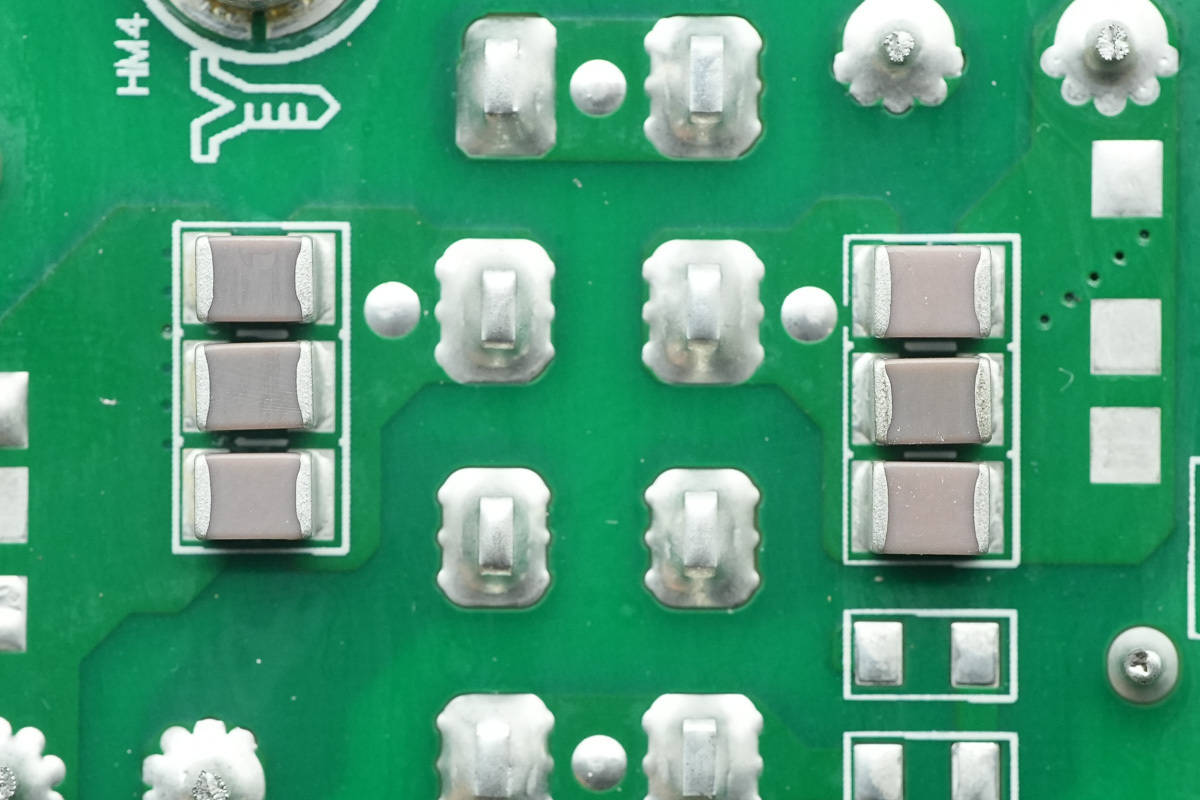

LLC谐振电容使用三颗NPO电容并联。

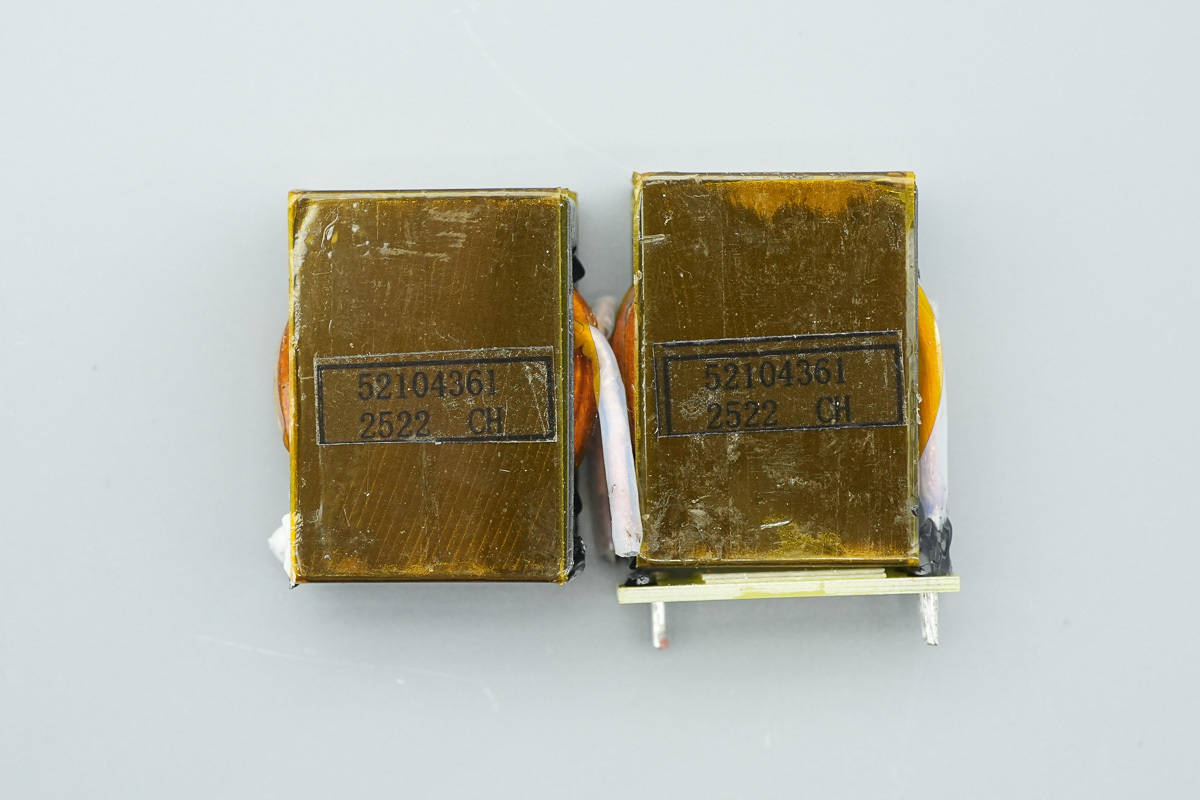

谐振电感采用利兹线绕制，磁芯粘贴胶带绝缘，底部设有电木板绝缘。

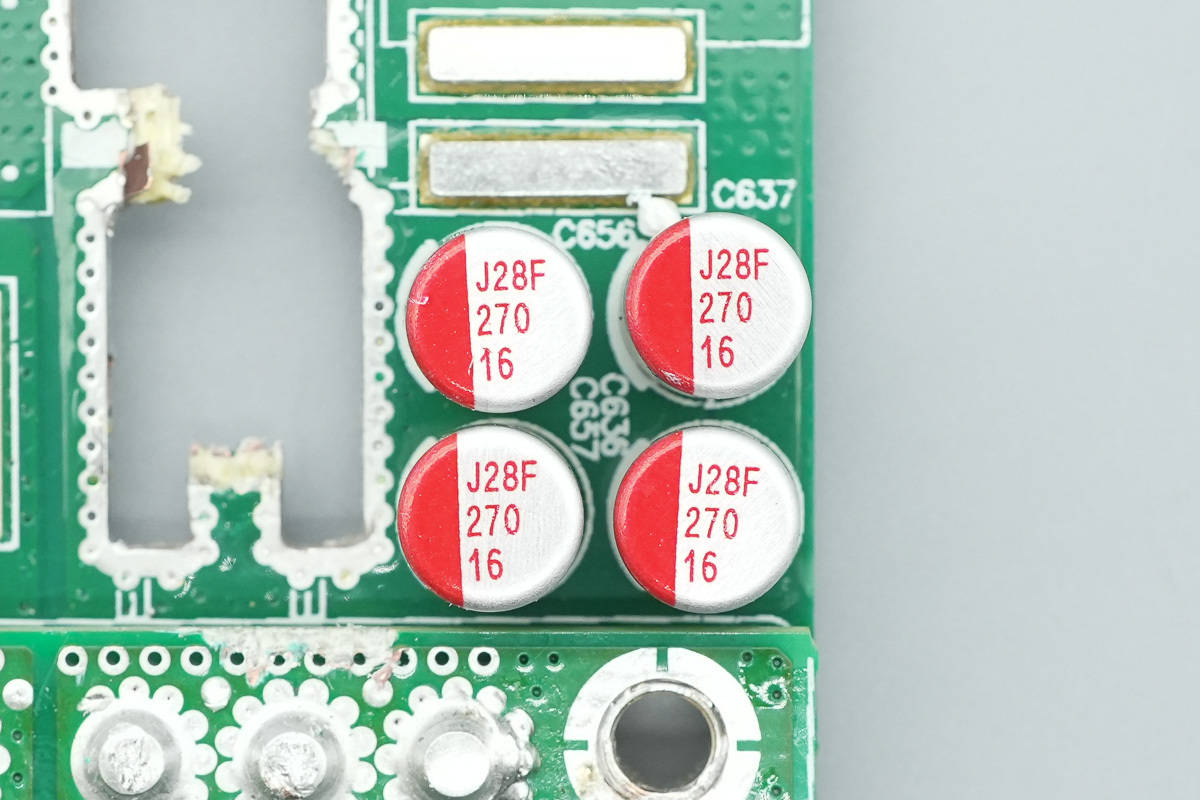

输出滤波电容规格为270μF16V。

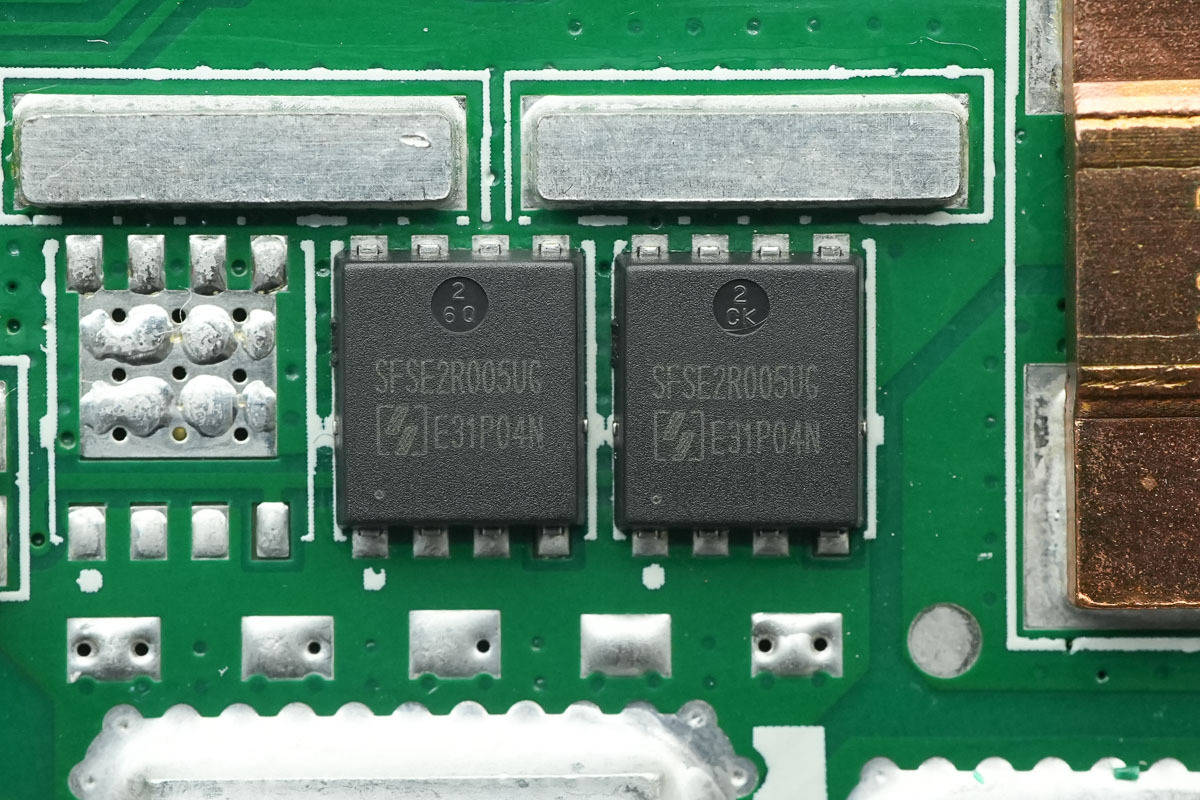

输出控制管来自东微，型号SFSE2R005UGF，NMOS，耐压25V，导阻0.5mΩ，采用PDFN5*6封装。

背面还设有两颗型号相同的控制管。

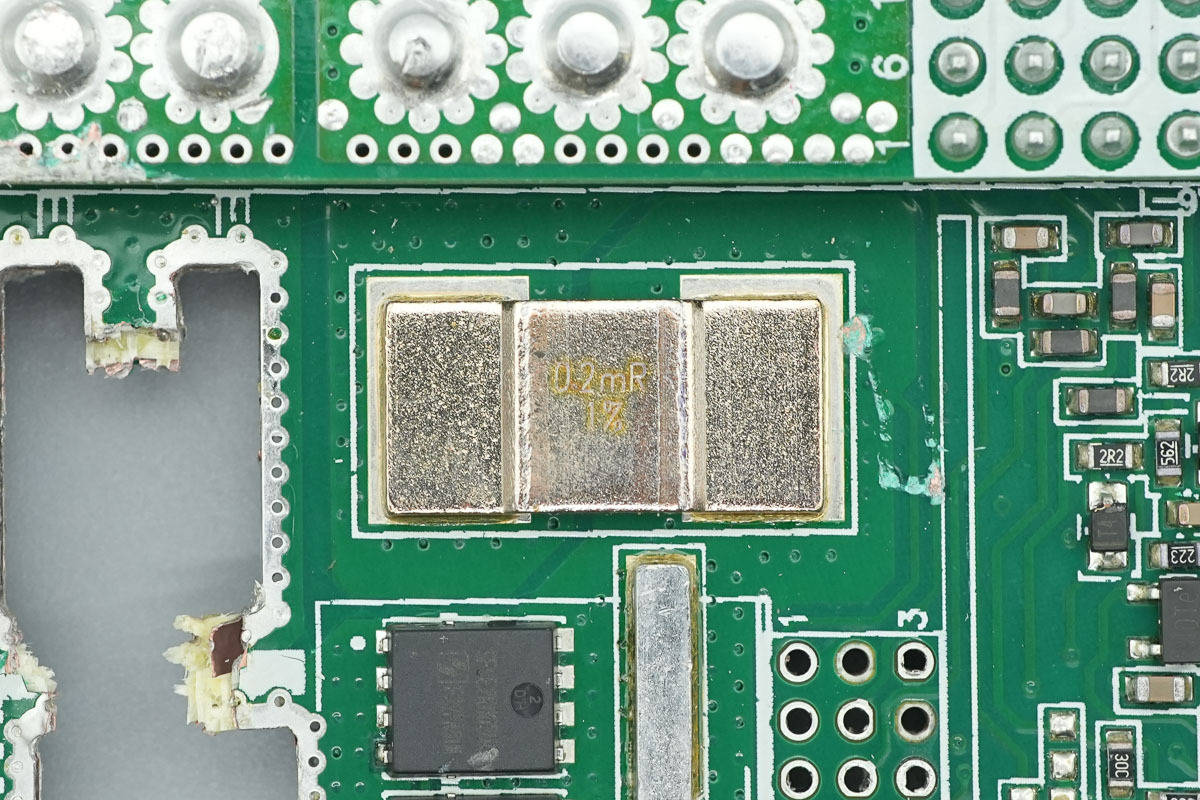

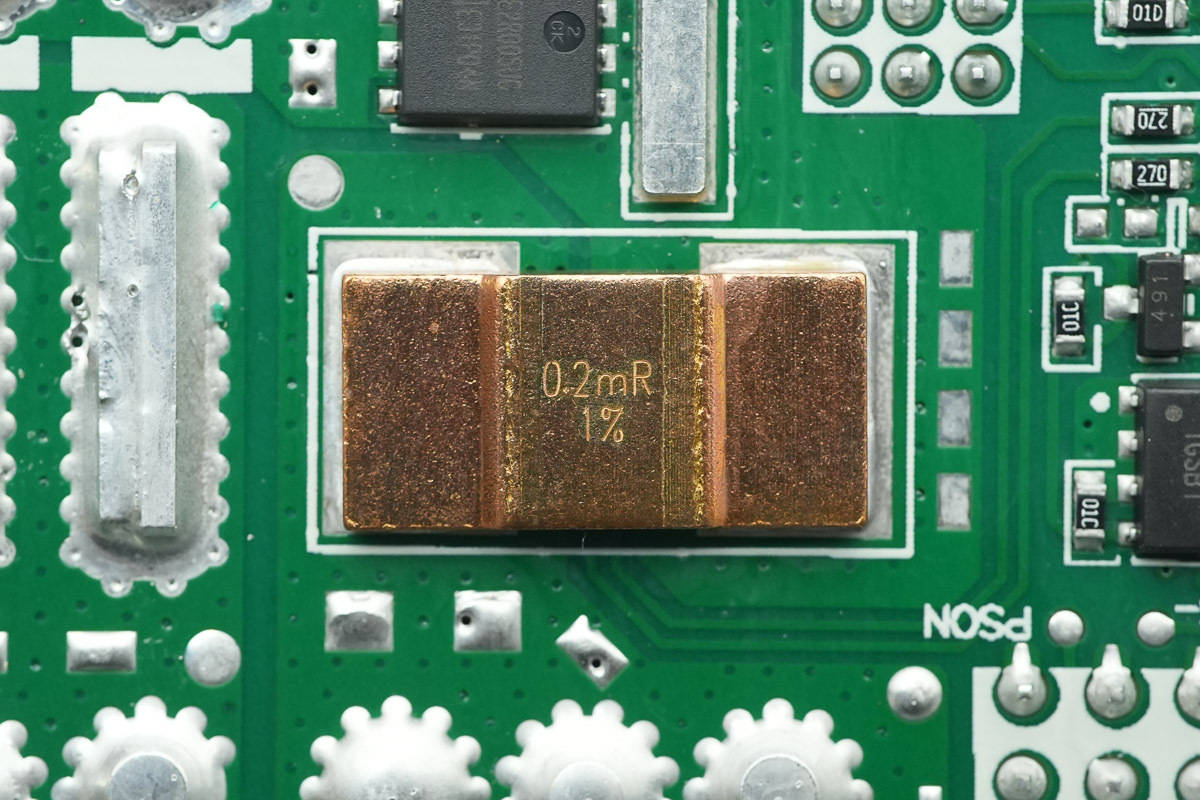

0.2mΩ取样电阻用于输出电流检测。

背面还设有一颗0.2mΩ取样电阻。

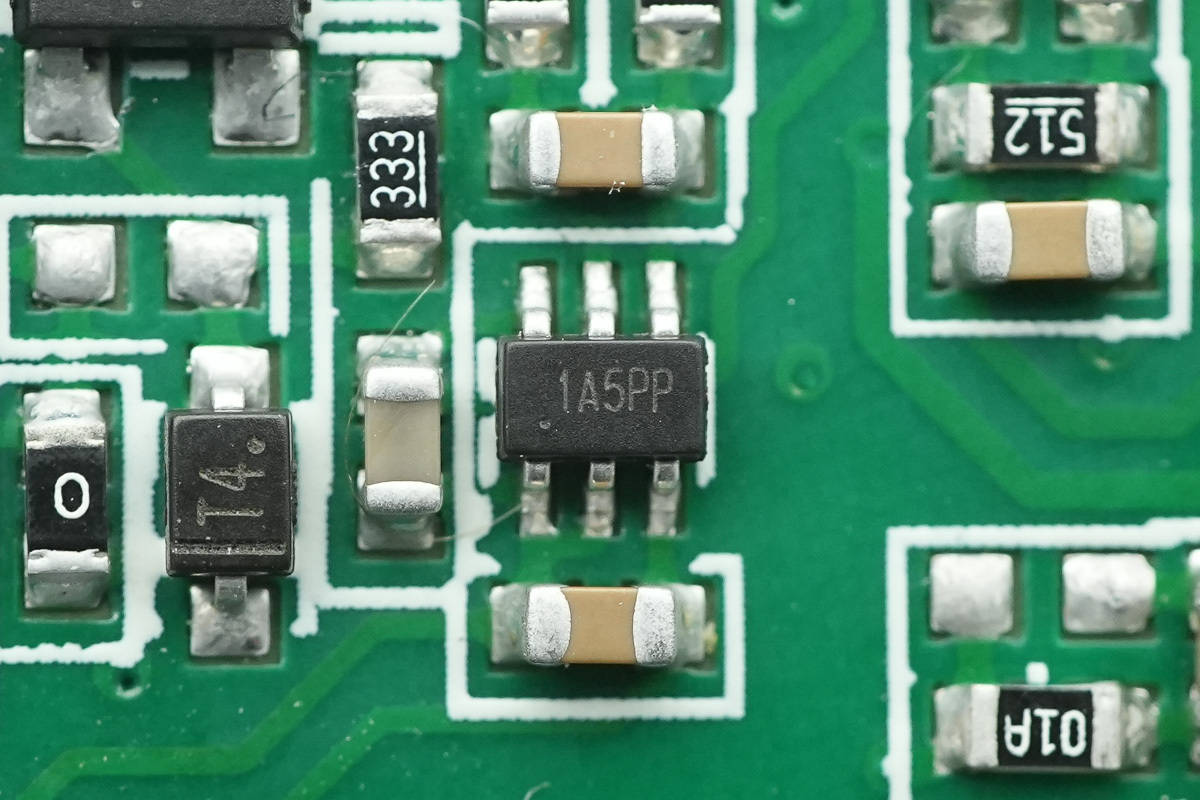

电流检测放大器来自思瑞浦，丝印1A5.，型号TPA191A5，为零漂移双向电流检测放大器，支持36V输入电压，采用SOT363封装。

圣邦 SGM8273-1运放特写。

圣邦 SGM8273-1运放特写。

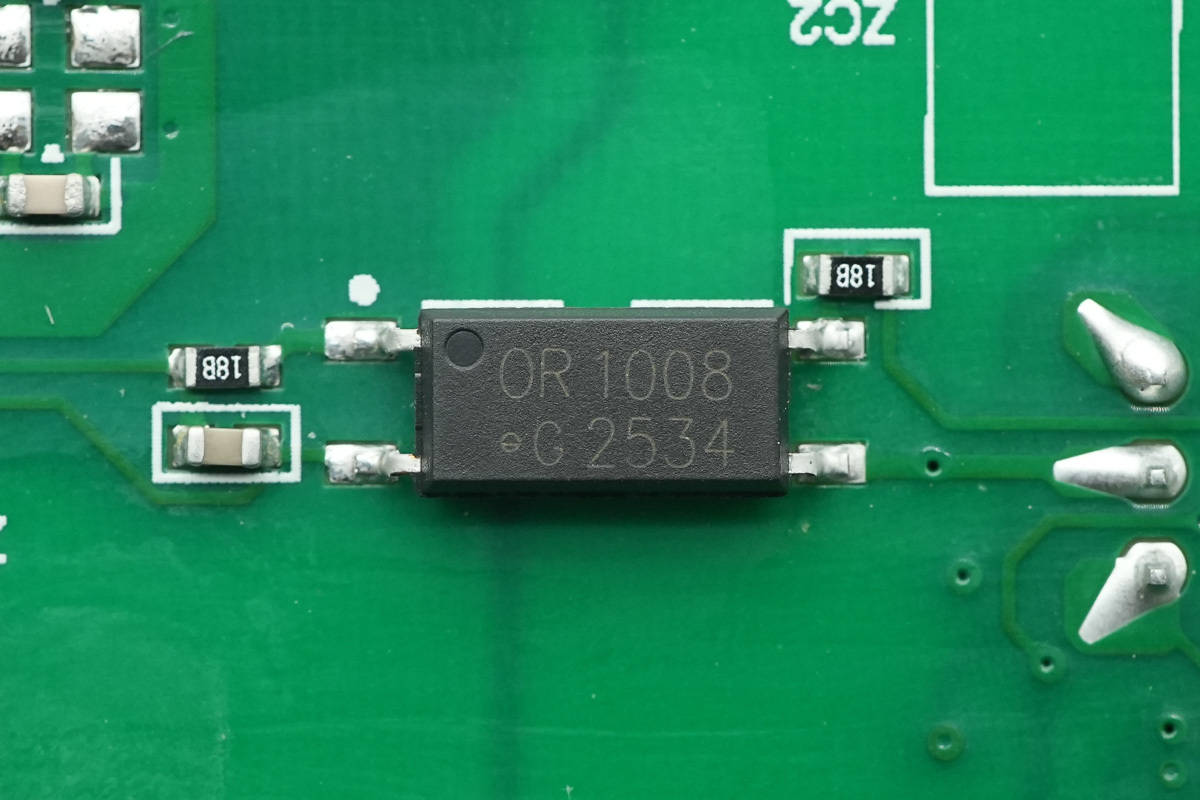

奥伦德 OR 1008光耦用于隔离通信。

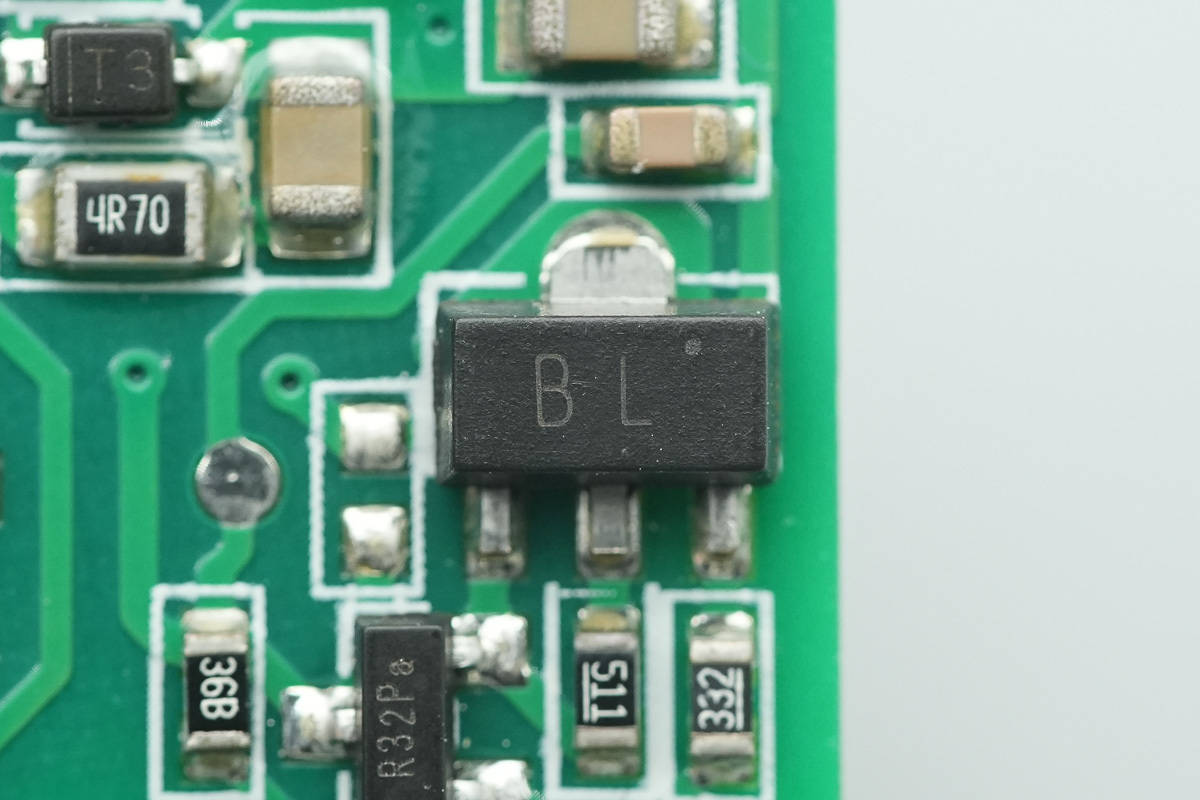

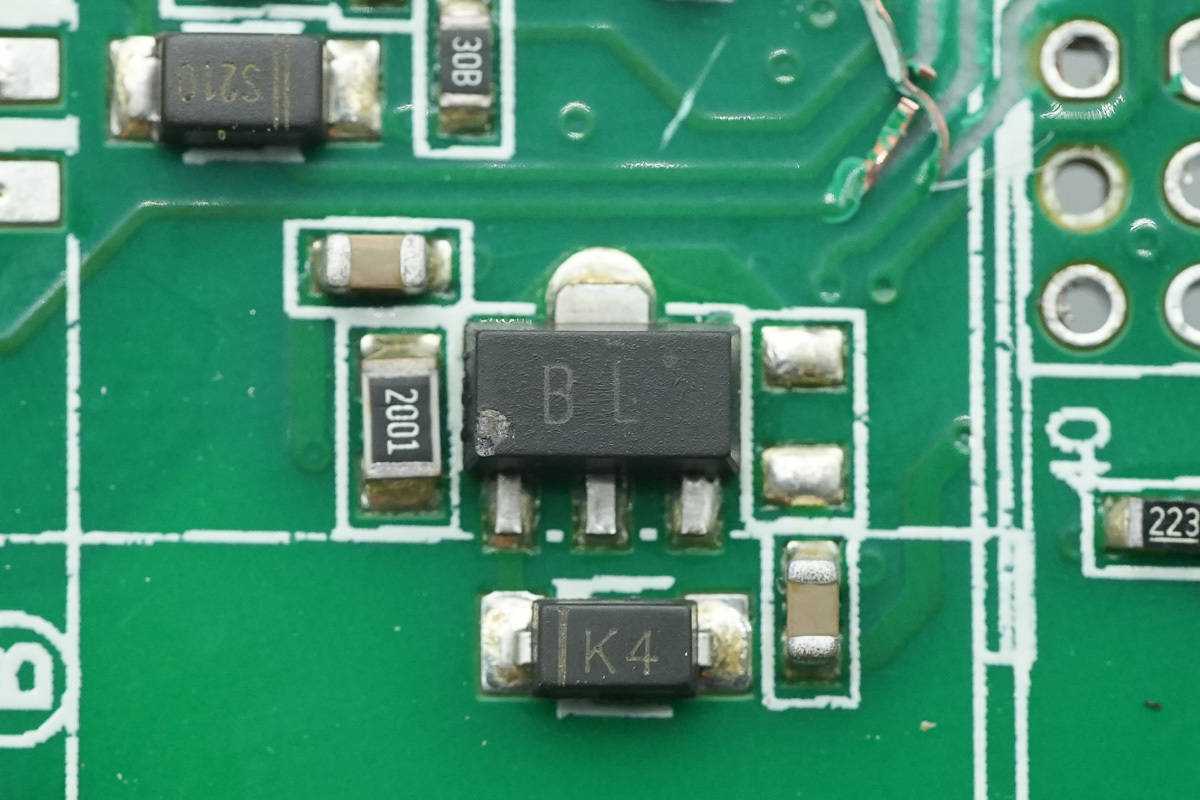

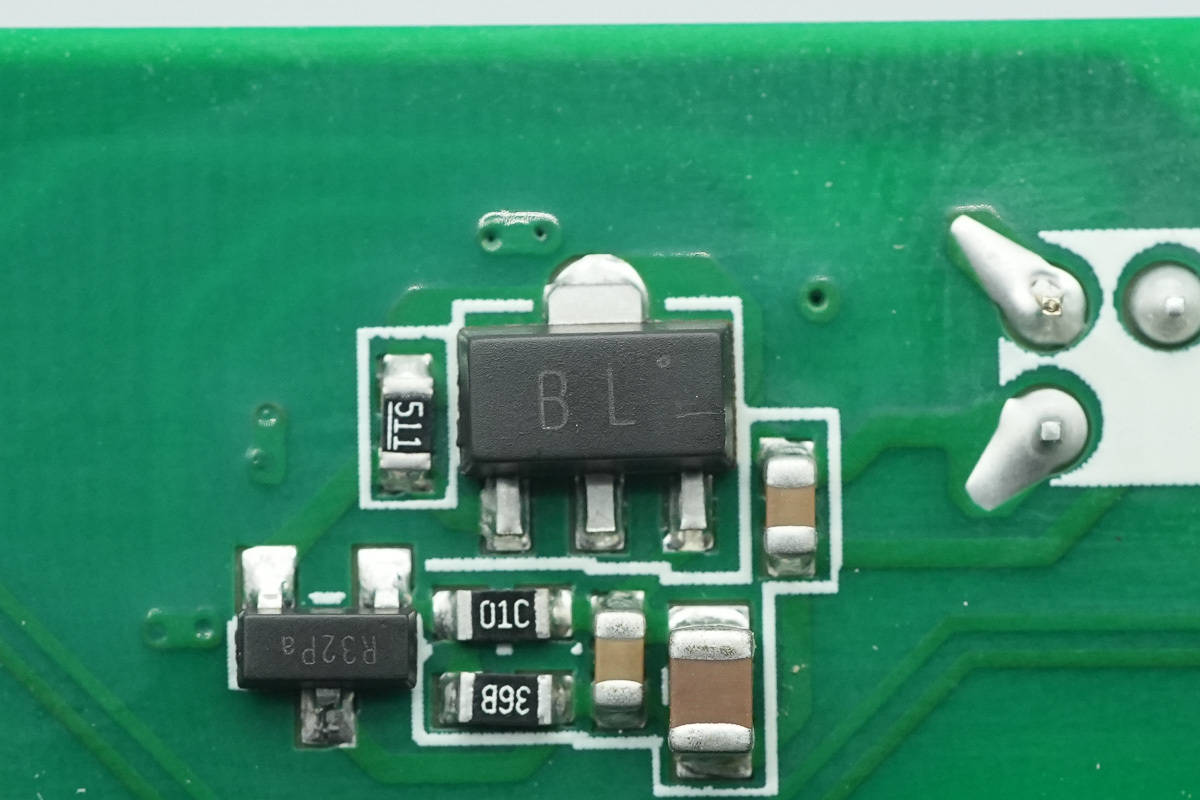

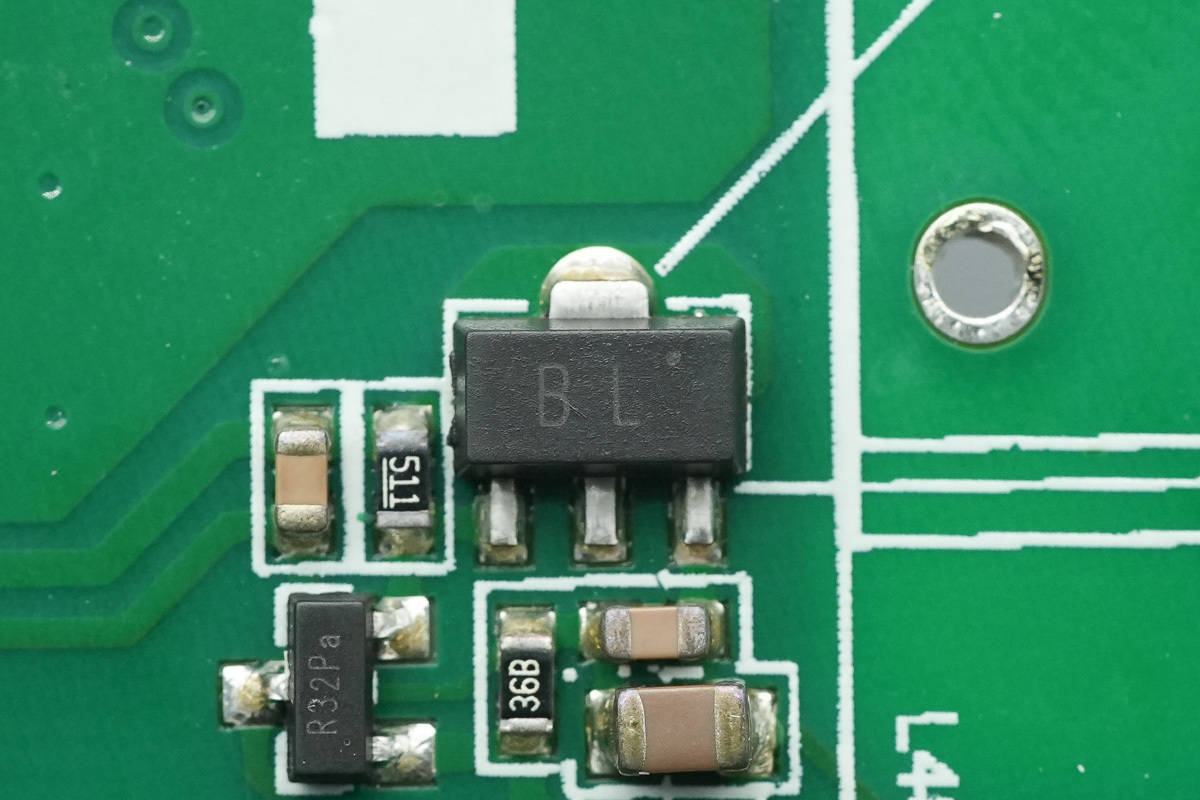

丝印BL的三极管型号为BCX56-16，用于供电稳压输出。

共设有三颗同型号的三极管。

第三颗BCX56-16三极管特写。

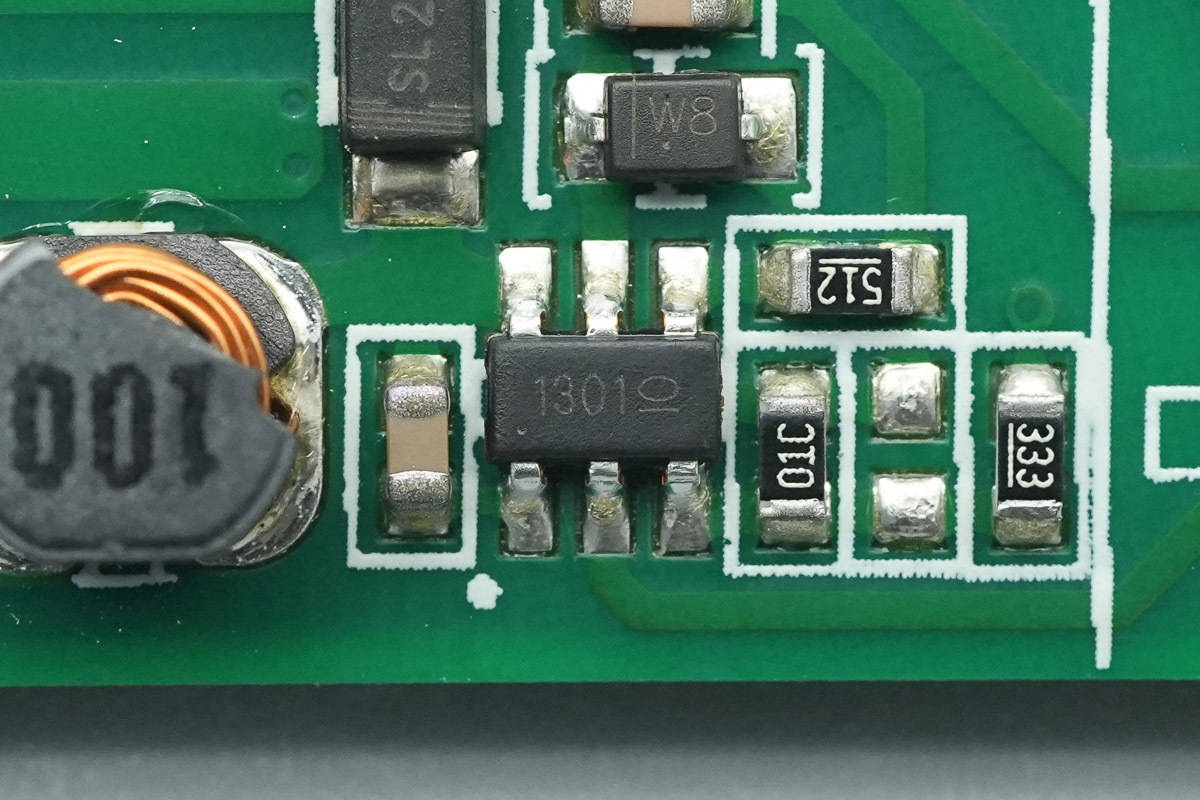

降压芯片来自金升阳，丝印1301，型号SCM1301A，为高效宽输入范围1A同步降压转换器，支持4.5-40V输入电压，开关频率为700kHz，输出电流高达1A，采用TSOT23-6L封装。

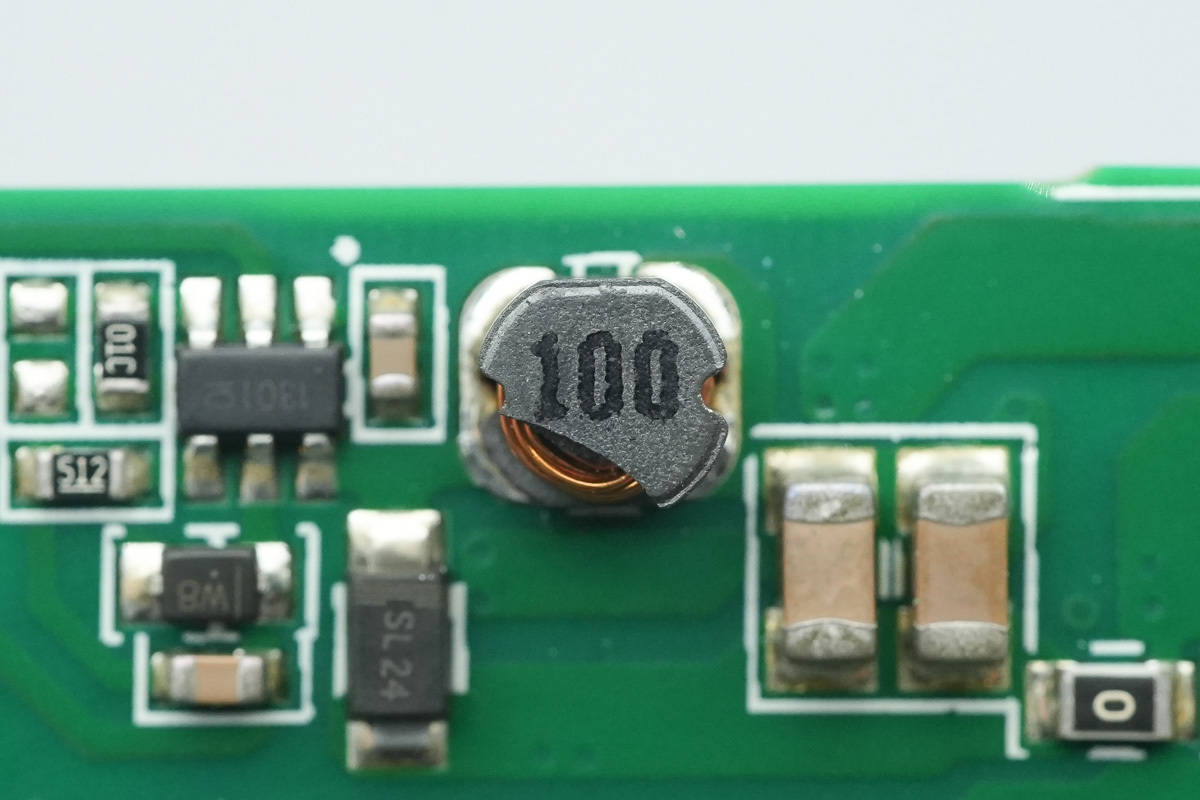

10μH降压电感特写。

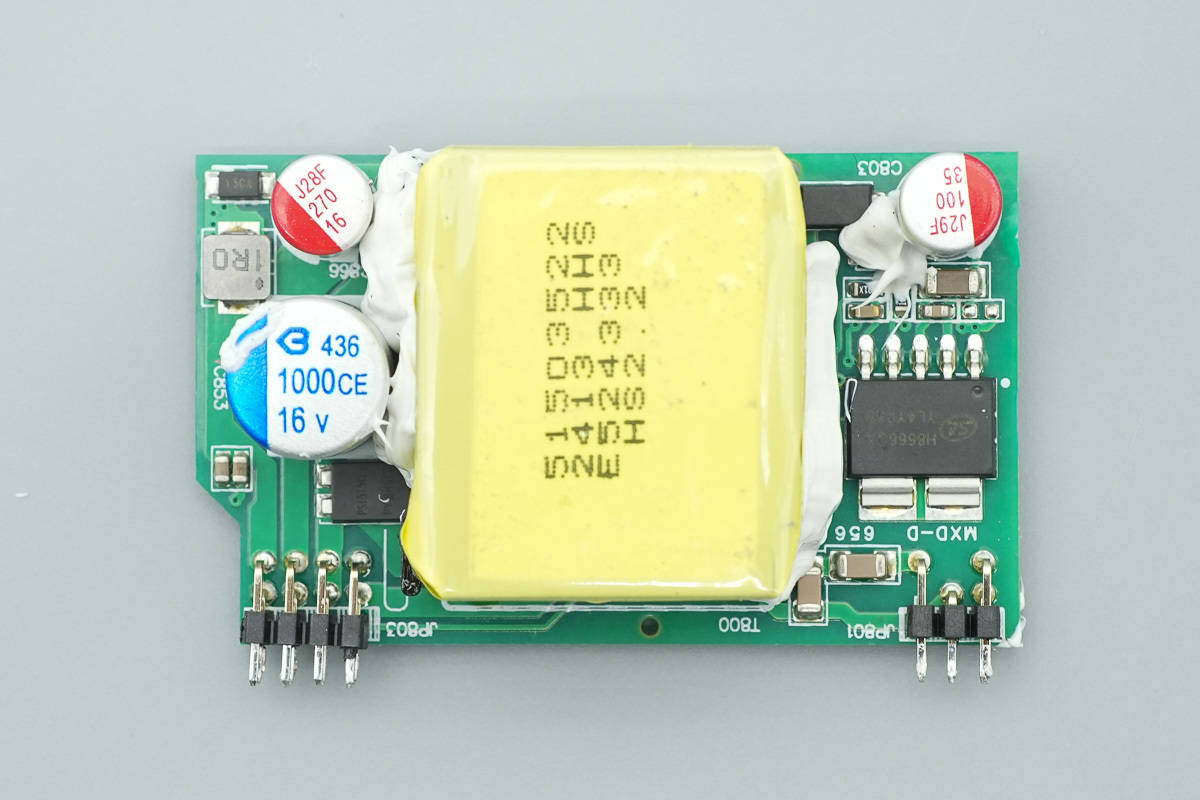

待机电源小板左侧设有整流二极管和滤波电容，中间为变压器，右侧为开关电源芯片和滤波电容。

小板背面设有反馈光耦，电流采样芯片，整流二极管和供电控制管。

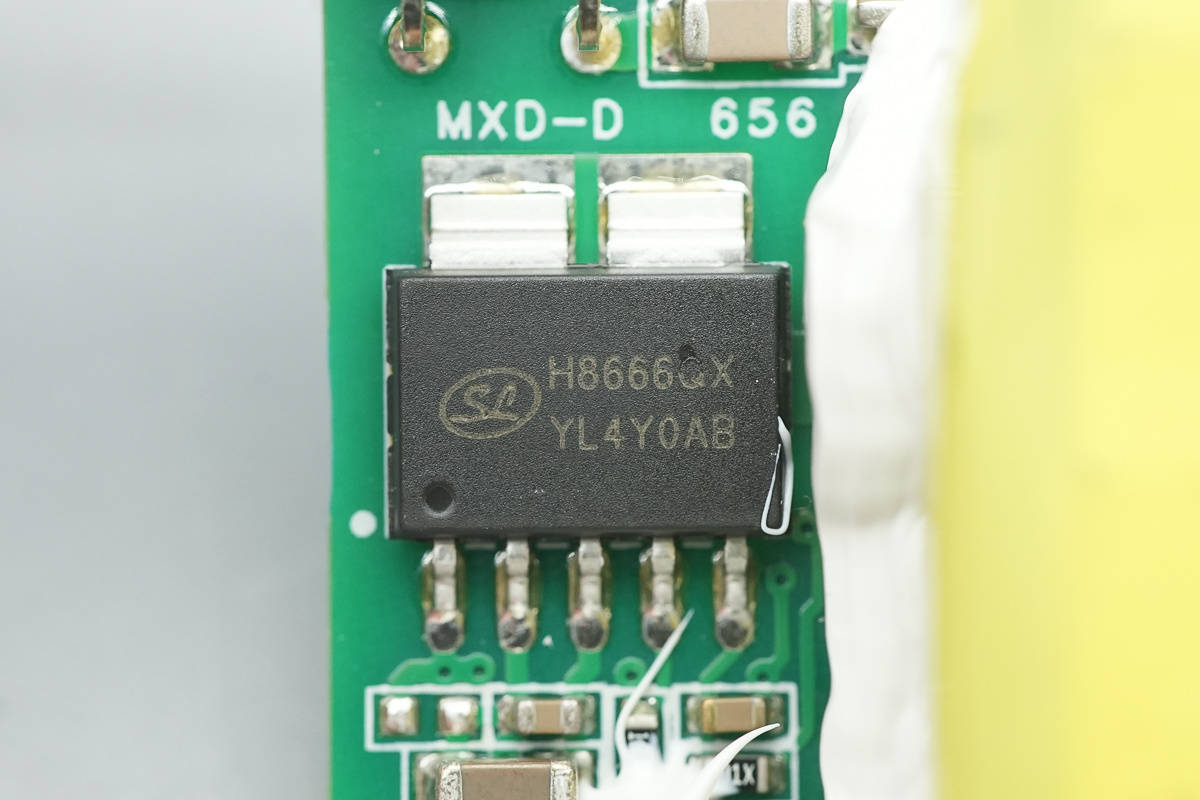

开关电源芯片来自士兰微电子，型号SDH8666QX，芯片内部集成开关管，采用EHSOP5封装。

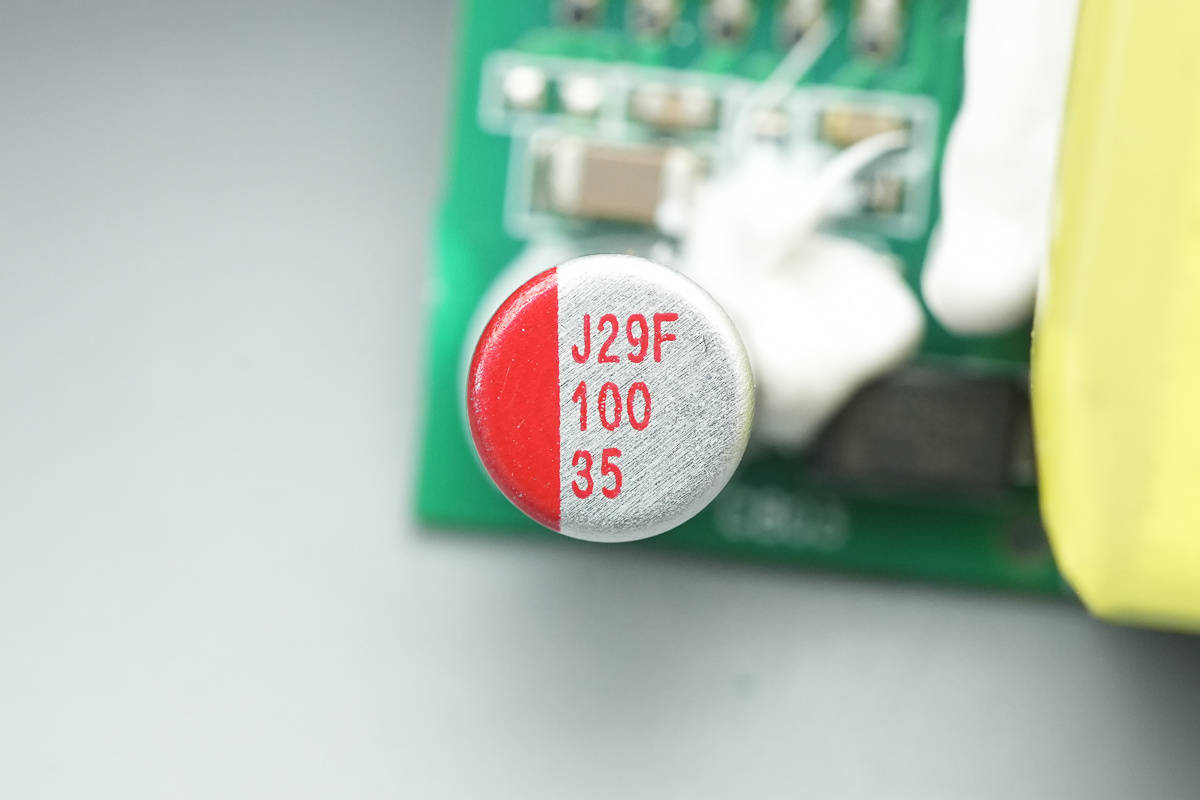

供电滤波电容规格为100μF35V。

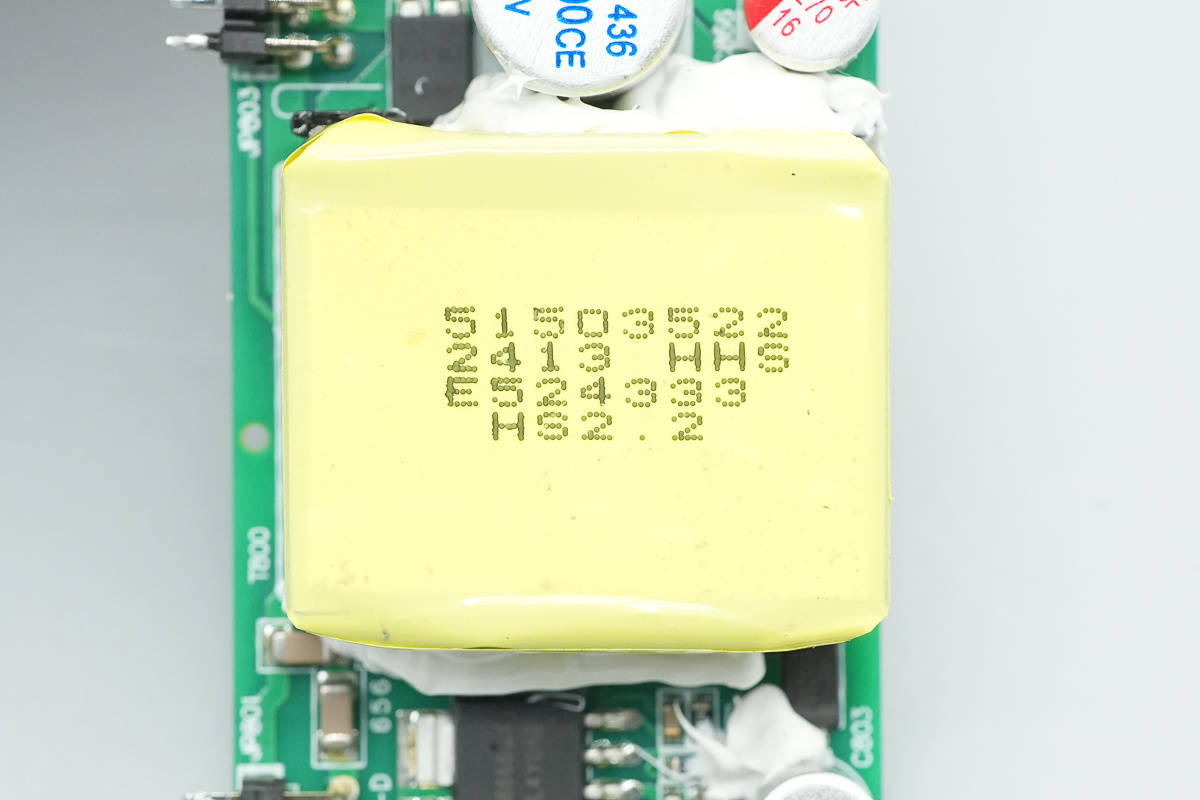

变压器使用胶带严密缠绕绝缘。

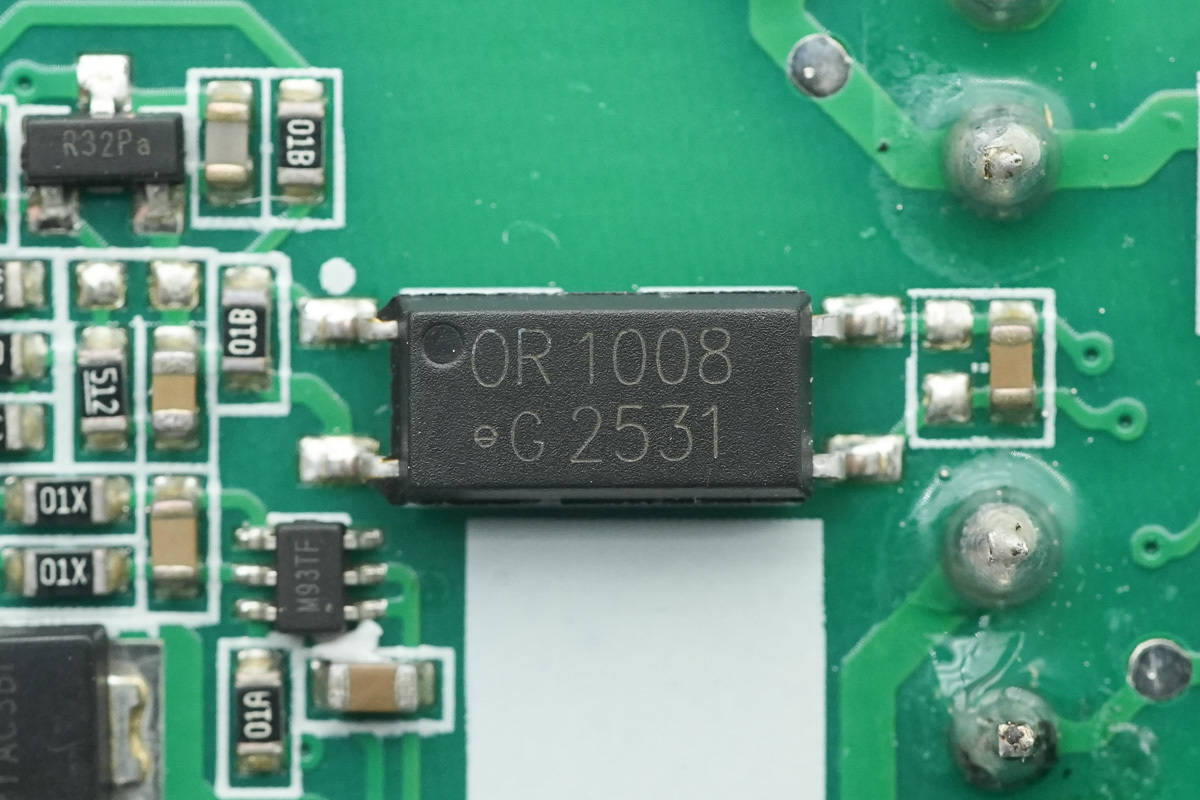

奥伦德OR1008光耦用于输出电压反馈。

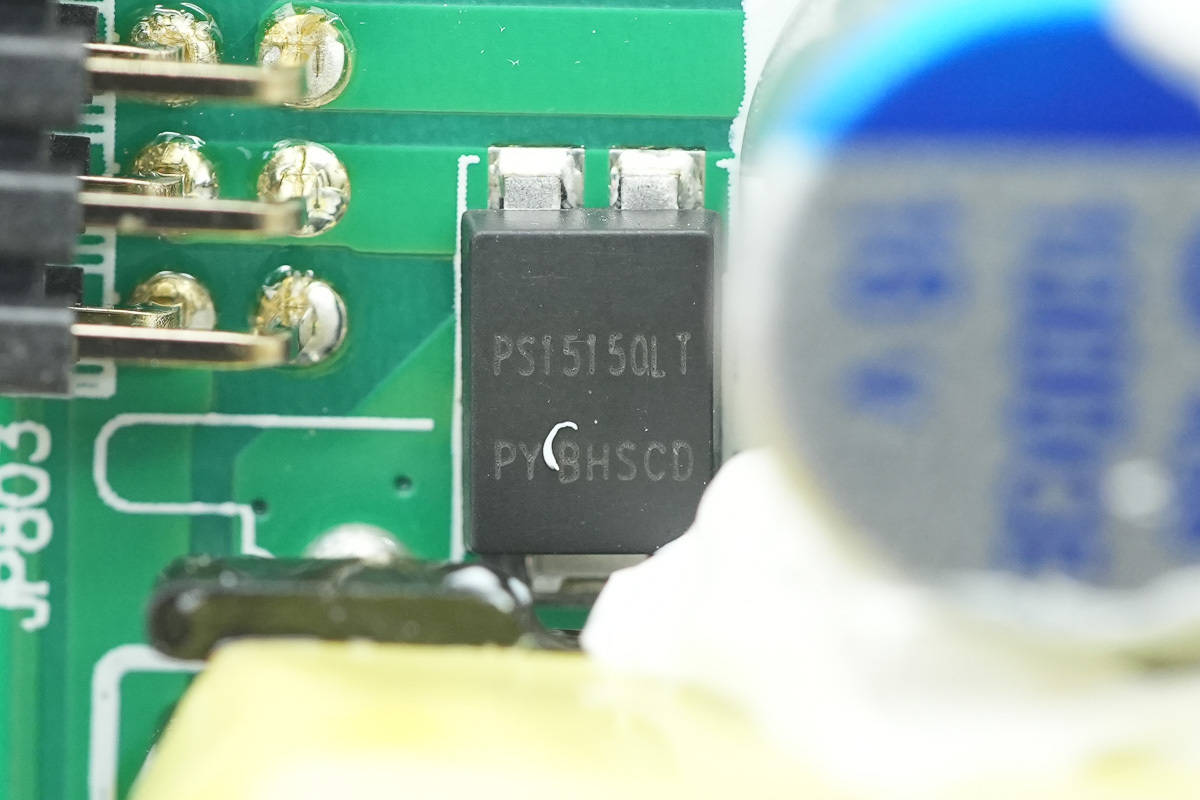

整流二极管来自平伟，型号PS15150LT，为肖特基二极管，规格为150V 15A，采用PS-277B封装。

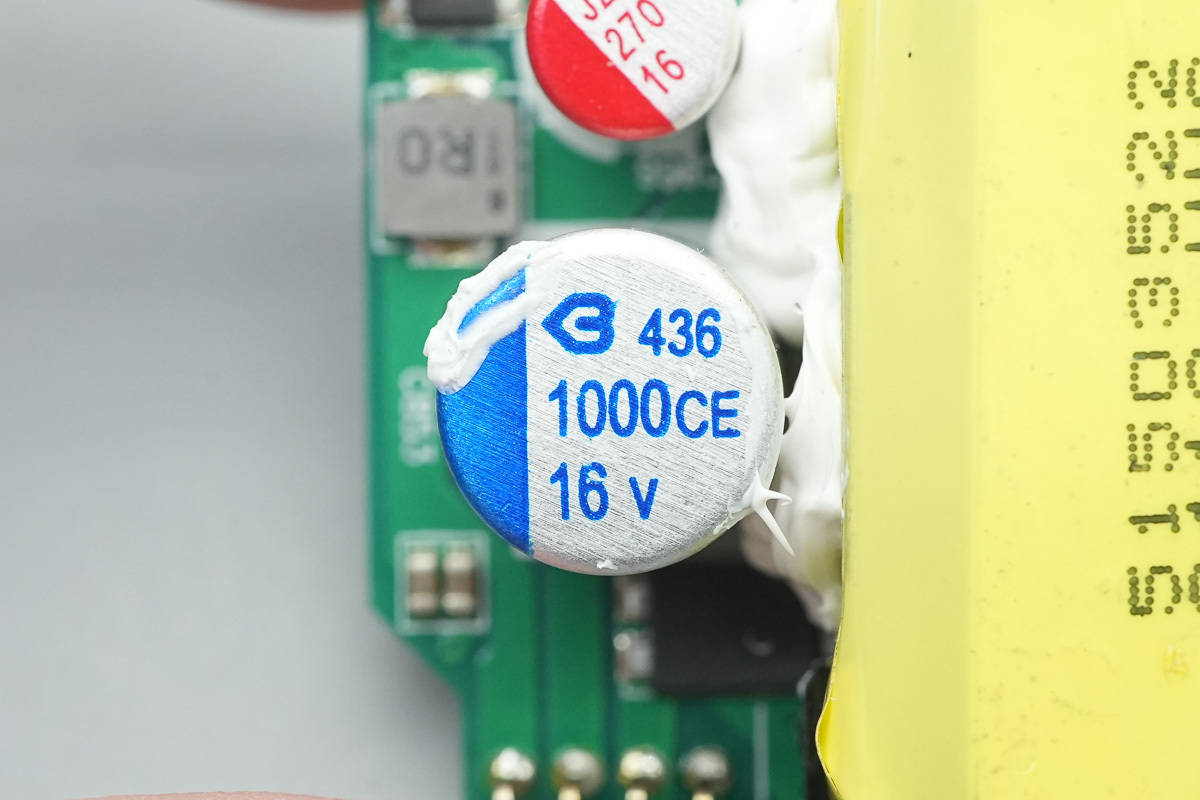

滤波电容来自绿宝石，规格为1000μF16V。

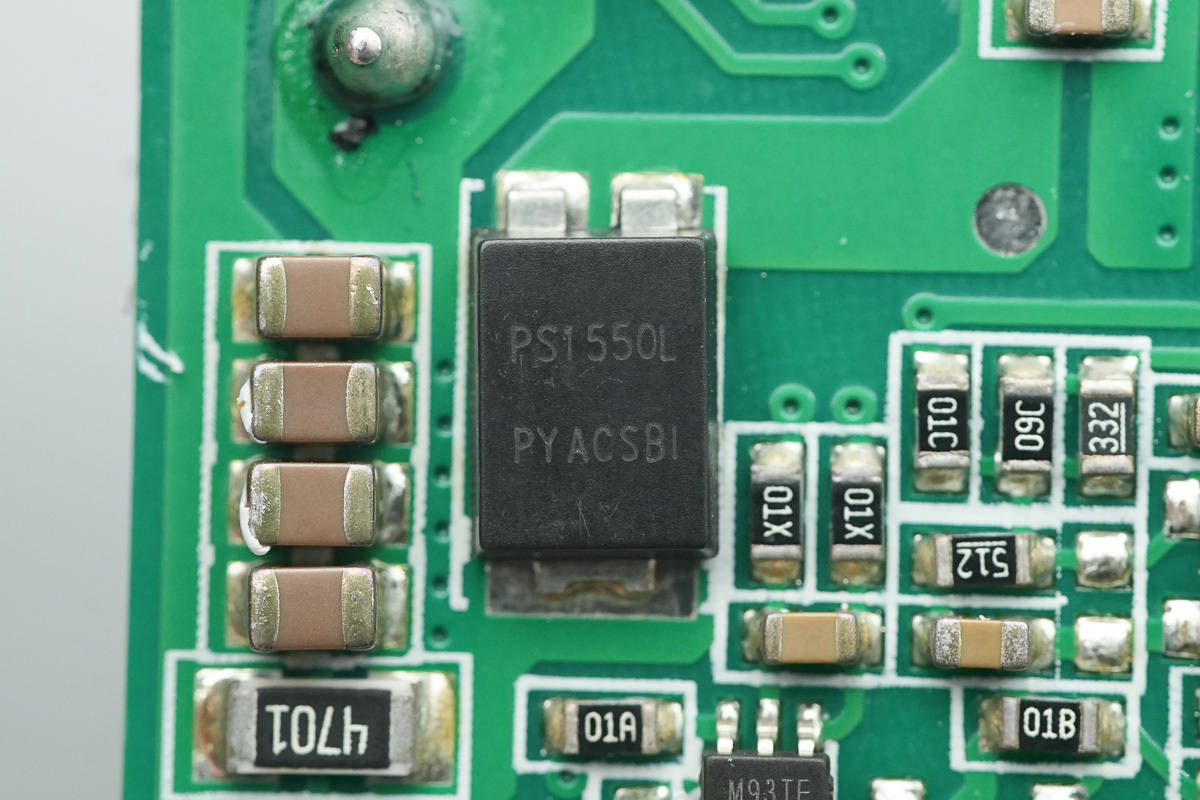

另一颗二极管型号PS1550L，规格为50V 15A，采用PS-277B封装。左侧设有4颗并联的MLCC电容。

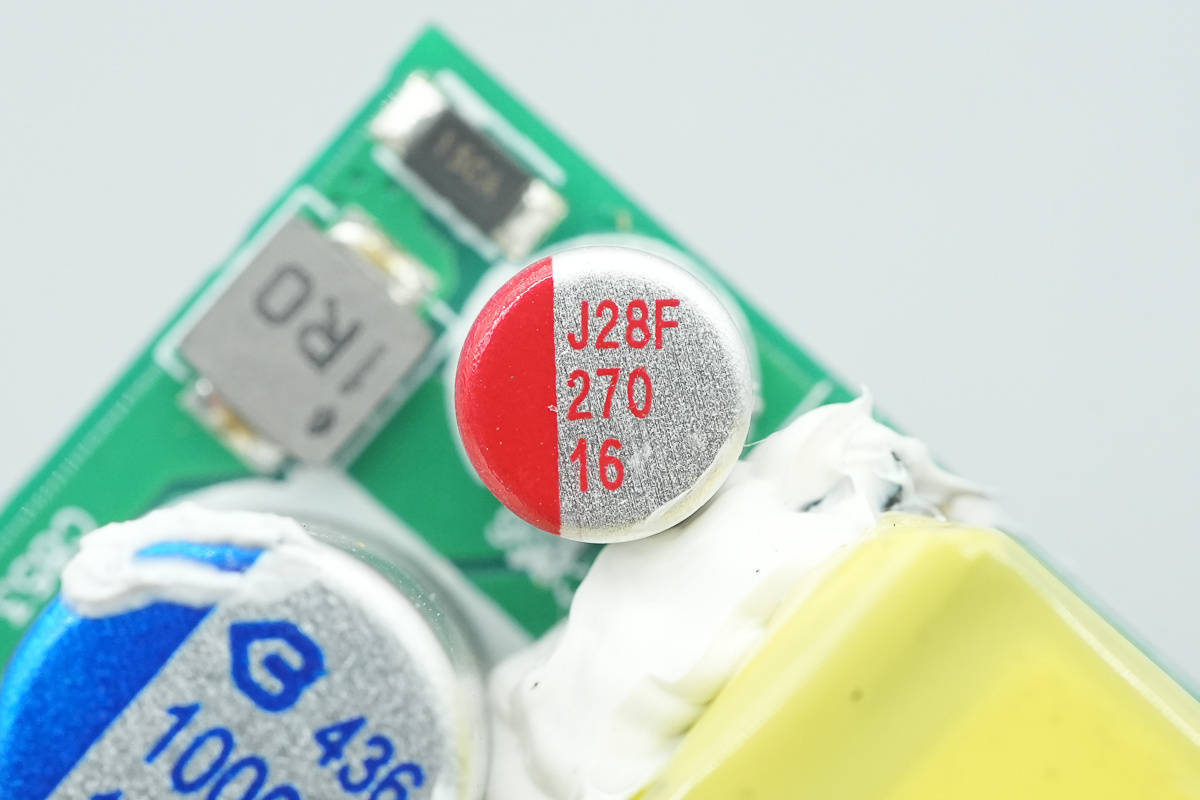

滤波电容规格为270μF16V。

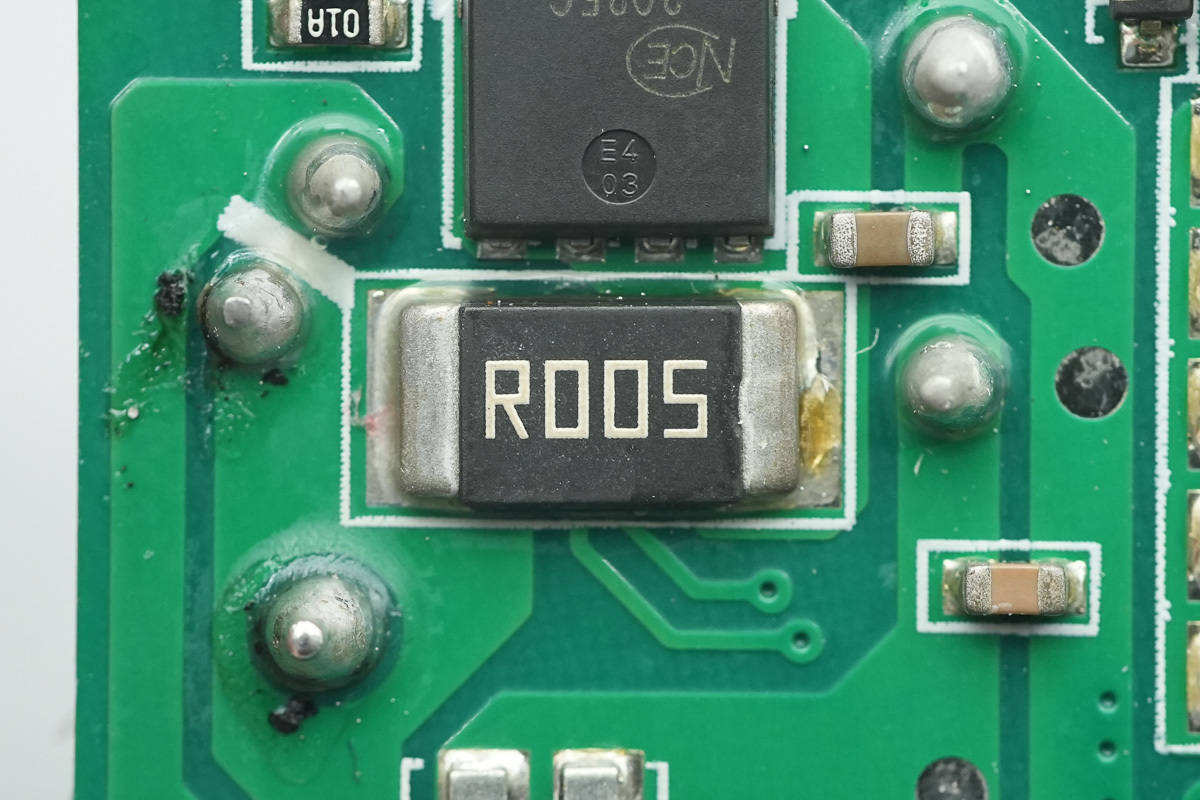

5mΩ取样电阻用于检测输出电流。

电流检测放大器来自圣邦，丝印M93，型号SGM8199A2，是一颗双向电流检测芯片，支持26V输入电压，采用SC70-6封装。

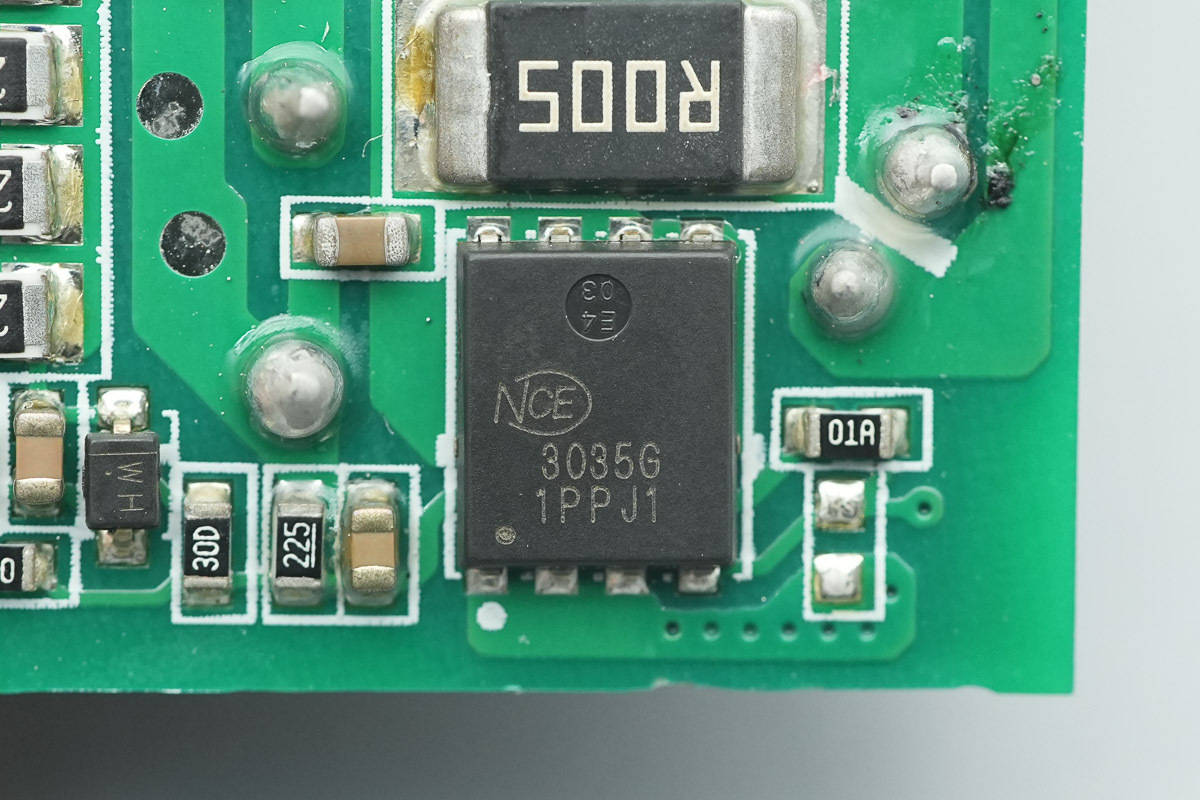

供电控制管来自新洁能，型号NCE3035G，NMOS，耐压30V，导阻5.9mΩ，采用DFN5*6EP封装。

BCX56-16三极管用于供电稳压。

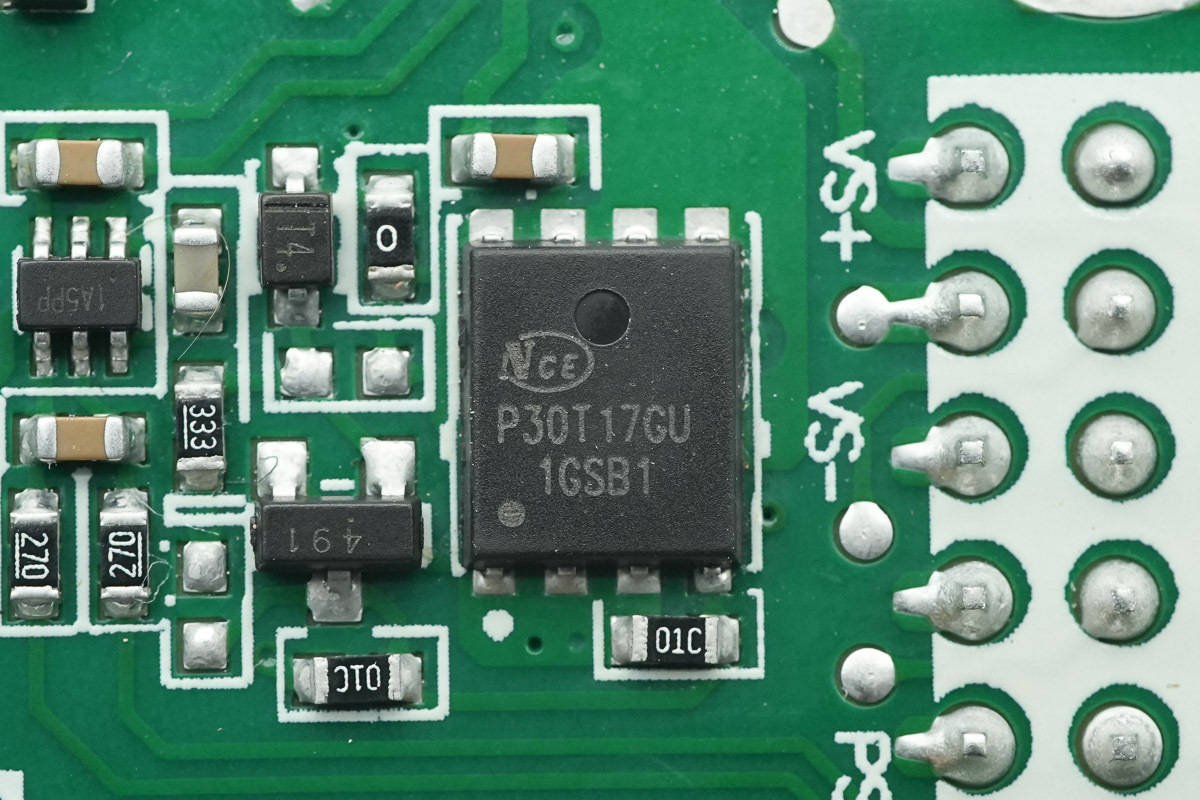

供电控制管来自新洁能，型号NCEP30T17GU，NMOS，耐压30V，导阻0.97mΩ，采用DFN5*6-8L封装。

散热风扇来自晟辉股份，型号CHT4012BY-W28E，规格为12V3A，设有静叶片，中国制造。

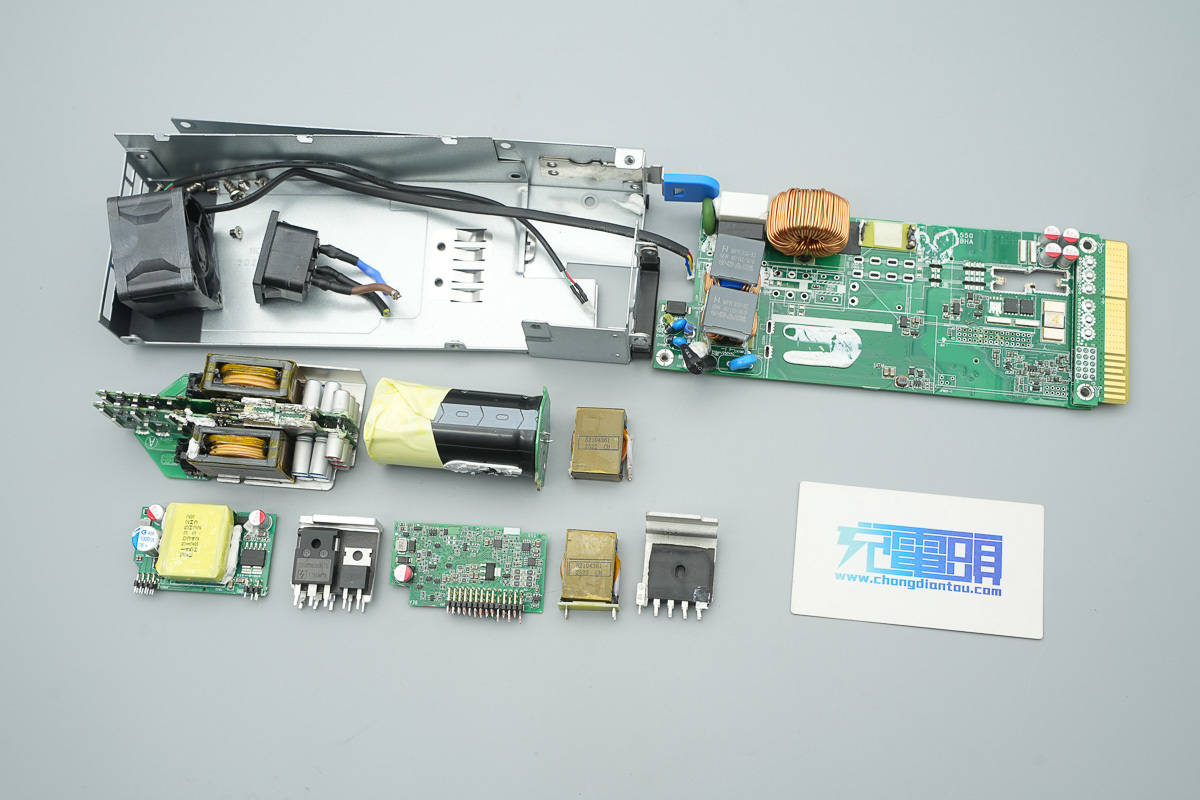

全部拆解一览，来张全家福。

充电头网拆解总结

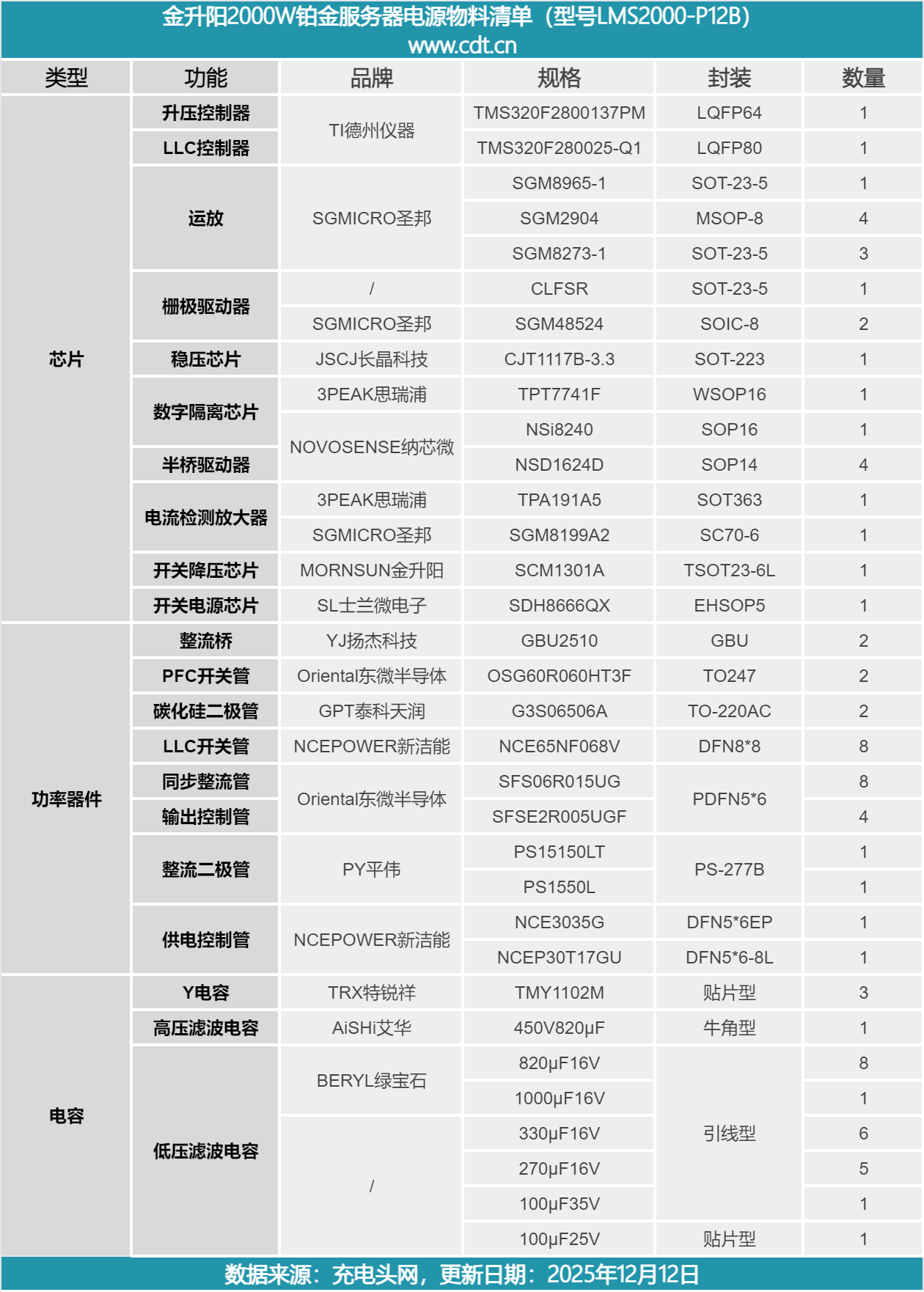

最后附上金升阳2000W铂金牌服务器电源的核心器件清单，方便大家查阅。

金升阳2000W铂金牌服务器电源型号为LMS2000-P12B，电源支持90-264V交流输入和240V HVDC直流输入，额定输出功率为2000W。电源主路额定输出电压为12.2V，额定输出电流为163A，待机电源输出电压12V，输出电流3A。电源内置散热风扇，从输出端吸入空气，从交流输入端吹出散热。

充电头网通过拆解了解到，金升阳这款电源采用全套德州仪器控制方案，采用TMS320F2800137PM用于PFC控制，使用两颗东微半导体OSG60R060HT3F开关管搭配泰科天润G3S06506A碳化硅二极管，高压滤波电容来自艾华。LLC控制器采用德州仪器TMS320F280025-Q1，通过纳芯微NSi8240隔离芯片搭配NSD1624D驱动器用于LLC开关管驱动。

LLC开关管采用新洁能NCE65NF068V。同步整流管由圣邦SGM48524驱动，使用东微半导体SFSE2R005UGF同步整流管。待机电源使用士兰微电子SDH8666QX，输出使用绿宝石固态电容滤波。电源采用多块小板焊接组成，充分利用空间，帮助空气流通，内部做工用料扎实可靠。
