锂电池保护板中的MOS管是电池安全的"智能开关"与"终极守护者"，其核心作用并非检测异常，而是作为保护IC指令的执行者，在微秒级时间内切断充放电回路，防止电池因过充、过放、过流或短路而进入失控状态。以下从四大保护功能、关键性能要求、拓扑结构及选型要点四个维度系统阐述其不可替代的作用。

一、核心作用：保护IC的"肌肉执行器"

锂电池保护板由保护IC（大脑）和MOS管（手脚）构成。保护IC实时监测每串电芯的电压、回路电流和温度，一旦参数超出安全阈值，立即输出高低电平信号驱动MOS管关断。MOS管串联在电池组的负极（少数高端方案串联正极），其导通/关断直接决定电池是否允许充放电。

工作本质：MOS管在保护板中始终工作在开关状态（截止区或线性区），而非放大区。正常工作时MOS管完全导通，R_DS(on)仅数毫欧，压降<0.1V，几乎不影响电池性能；异常时MOS管快速关断，切断电流路径，响应时间<10μs。

二、四大核心保护功能

2.1 过充保护：防止电芯"撑爆"

当任一电芯电压超过过充阈值（如4.25V），保护IC立即关闭充电MOS管（CO管），电池停止充电。此时电池可放电，但无法充电，迫使充电器端电压降低。

MOS管作用：承受充电器最高电压（如单节4.2V×串数+余量）。在13串48V电池组中，充电MOS管需耐压60-80V。关断时MOS管承受全部充电电压，若耐压不足会雪崩击穿。

工程要点：过充保护需承受充电器反接风险，充电MOS管反向体二极管需承受放电电流，因此充电MOS的Ciss必须足够小，防止雷击或浪涌时误触发。

2.2 过放保护：防止电芯"饿死"

当任一电芯电压低于过放阈值（如2.5V），保护IC关闭放电MOS管（DO管），电池停止放电。此时电池可充电，但无法放电，迫使负载停机。

MOS管作用：放电MOS管需承受负载侧反电动势。在电机负载中，电感储能释放时可在MOS管漏极产生2倍电池电压的尖峰，因此放电MOS的BVDSS需≥1.5×电池电压。例如48V电池组应选80-100V MOS管。

自耗电考量：保护板待机时MOS管处于截止状态，漏电流需<1μA，否则电池会自放电。优质保护MOS的IDSS在25℃时<100nA，85℃时<5μA。

2.3 过流/短路保护：防止"热失控"

当放电电流超过设定值（如3C持续或10C峰值），保护IC在10-500μs内关闭放电MOS管。短路保护尤为关键，需在1-5μs内切断短路电流（可达1000A），防止电池内部隔膜熔化引发热失控。

MOS管作用：短路时MOS管需承受巨大能量冲击。短路保护是能量耗散过程，MOS管在关断期间耗散E = 0.5×L×I²（L为回路寄生电感）。若E=10mJ，需在5μs内耗散，瞬时功率达2000W，远超器件额定值。

选型铁律：保护MOS的雪崩耐量EAR必须>5mJ，且需在Tj=150℃下验证。普通MOS管EAR仅1mJ，短路保护一次即损坏。专用保护MOS（如AO8810、FS8205）EAR可达20mJ。

2.4 温度保护：协同NTC工作

保护板通过NTC热敏电阻监测电池温度，当温度>60℃时关闭充放电MOS管。此时MOS管不仅是开关，还作为热保护执行器承受温度关断指令。

MOS管热耦合：MOS管封装需与电池电芯紧密热耦合，确保温度检测准确。PCB上MOS管与NTC距离应<5mm，否则温度滞后导致保护延迟。

三、关键性能要求与选型要点

3.1 超低导通电阻R_DS(on)

保护板电流可达几十安培。若R_DS(on)=5mΩ，20A下压降0.1V，损耗2W；若R_DS(on)=50mΩ，压降1V，损耗20W，将导致保护板过热、电池能量浪费。

选型标准：根据电池容量选择。5-10A应用选R_DS(on)<20mΩ（如AO3400）；20-30A应用选R_DS(on)<10mΩ（如AO4884）；50-100A应用选R_DS(on)<5mΩ（如HY1906）。

3.2 极低栅极电荷Qg

保护板响应速度要求快。Qg=50nC时，驱动电流1A下开关时间50μs，满足短路保护；Qg=200nC时，开关时间200μs，短路保护失效。

选型标准：Qg应尽量<50nC，确保短路保护响应<10μs。专用保护MOS通过优化元胞设计将Qg降至30nC以下。

3.3 高耐压与雪崩能力

保护MOS需承受反接、浪涌、短路等异常。耐压选BVDSS≥1.5×电池电压。漏源极需并联TVS二极管（如SMAJ58A）抑制雷击浪涌。

3.4 低功耗与自放电

保护板待机功耗需<10μA，否则18650电池一个月自放电20%以上。MOS管IDSS<1μA是基础要求，优质器件可达100nA。

四、常见拓扑结构

4.1 同口保护板（共负极）

结构：两个MOS管背对背串联在负极，源极相连，栅极分别由CO、DO信号驱动。

工作逻辑：

• 充电：CO管导通，DO管导通，电流经CO管→电池→DO管→负载
• 过充保护：CO管关断，DO管导通，可放电不可充电
• 过放保护：DO管关断，CO管导通，可充电不可放电

MOS管选型：两颗同规格MOS管，如HY1906（40V/80A，R_DS(on)=3mΩ）。体二极管反向并联，确保电流路径畅通。

4.2 分口保护板（独立充放）

结构：充电MOS管串联在充电路径，放电MOS管串联在放电路径，两者独立。

优势：充放电参数可独立设定，如充电过流5A，放电过流30A。适合电动车等需要快充大电流放电的应用。

MOS管选型：充电MOS可选小电流高耐压型号（如AO3400），放电MOS选大电流低R_DS(on)型号（如AO4884），成本更优。

五、工程实践与失效案例

5.1 失效案例：电动工具电池包烧毁

原因：使用普通MOS管（IRF3205，R_DS(on)=8mΩ，Qg=140nC），短路保护响应时间200μs，短路电流500A持续50μs，能量E=0.5×100nH×500²=12.5mJ，远超器件EAR（1mJ），导致MOS管雪崩击穿。

改进：换用专用保护MOS（HY1906，EAR=20mJ），短路保护时间缩短至5μs，能量降至1.25mJ，系统通过5kA浪涌测试。

5.2 设计要点：发热管理

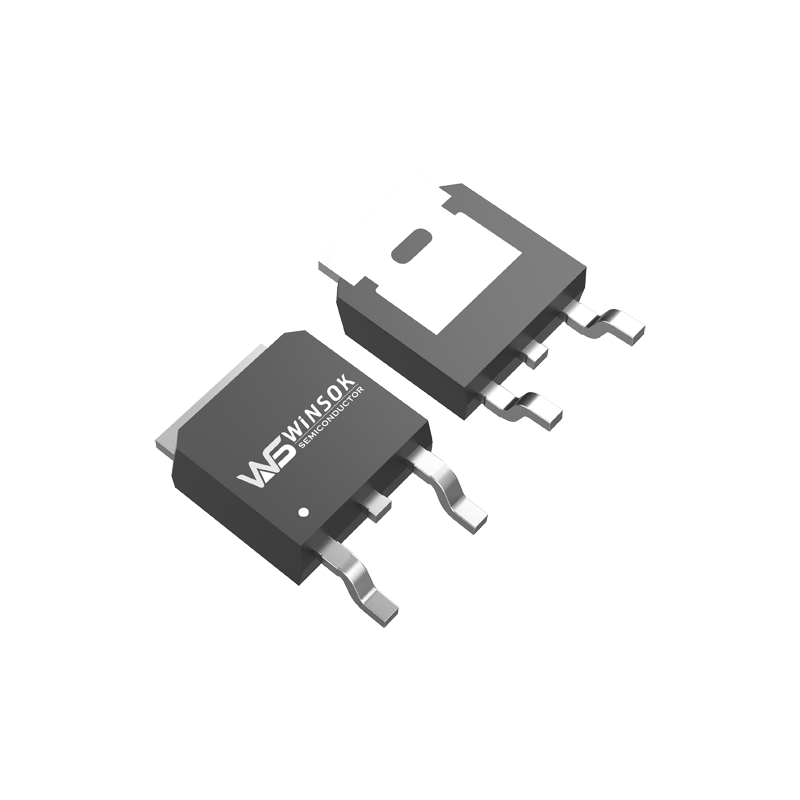

保护板MOS管损耗虽小，但密闭空间散热差。5W损耗在密闭塑料壳内可使Tj升至100℃。需在MOS管下方铺铜（>100mm²）并开散热孔，或选用DPAK封装通过外壳散热。

六、选型黄金法则

1. 耐压：BVDSS ≥ 1.5 × 电池组电压
2. 电流：ID_max ≥ 2 × 最大工作电流（留短路保护余量）
3. 电阻：R_DS(on) < 10mΩ（20A以下）或 < 5mΩ（50A以下）
4. 雪崩：EAR > 5mJ（确保短路保护可靠）
5. 电荷：Qg < 50nC（确保响应速度<10μs）
6. 漏电流：IDSS < 1μA（确保电池自放电<5%/月）
