晶振是不是半导体？-- 不是

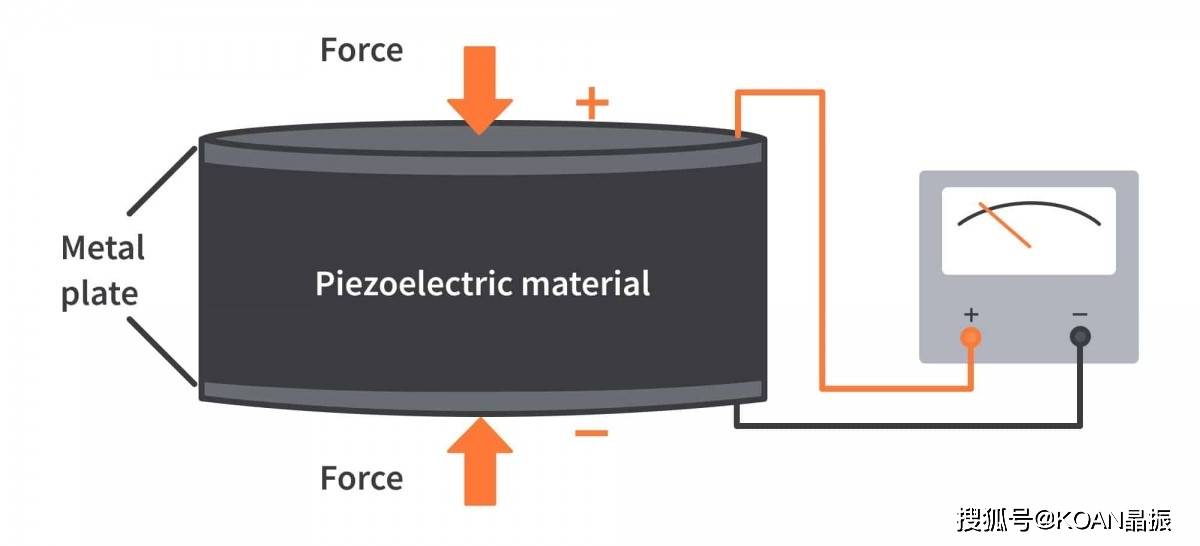

晶振不是半导体器件。它由二氧化硅（SiO₂）构成，是一种绝缘材料，不依靠载流子的运动来导电。它能产生稳定频率是因为压电效应（Piezoelectric Effect）。

• 加电压 → 晶体产生微小形变；
• 晶体形变 → 在两端产生电荷。

晶片经过精准切割（例如AT-cut、SC-cut），石英晶片能在某个固定频率点自然振动，形成极高稳定度的机械谐振。晶振不是导电的材料，而是一个依靠机械共振实现电信号振荡的精密元件。

无源晶振有输入输出吗？-- 没有

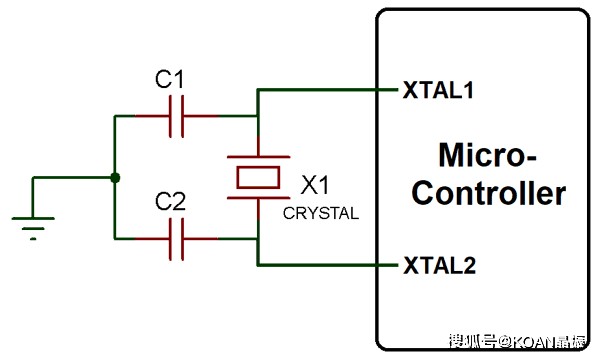

无源晶振本身没有方向，也没有输入、输出概念。电路图上看到的XTAL1、XTAL2 其实是芯片内部振荡器的两个引脚，而非晶振自己的接口。

在MCU或通信芯片内部，存在一个反相放大器组成的振荡器电路：

• XTAL1：振荡器输入端，接收晶振反馈信号；
• XTAL2：振荡器输出端，向晶振提供驱动信号。

晶振被接在这两点之间，依靠它的高Q值谐振特性，让系统形成稳定闭环，即Pierce振荡器结构。无源晶振无法自行振荡，它只是一个储能谐振器。

要让它持续运作，必须有外部电路提供满足振荡条件的能量与相位反馈：

1. 放大器补偿能量损耗，使环路增益>1；
2. 满足总相移为360°的相位条件。

有源晶振有输入输出吗？-- 有

与无源晶振不同，有源晶振（如时钟振荡器、压控晶振、温补晶振、恒温晶振）内部已经集成：无源晶体、放大器与振荡电路、波形整形与驱动缓冲、温度补偿或恒温控制。因此，有源晶振是有输入、有输出。

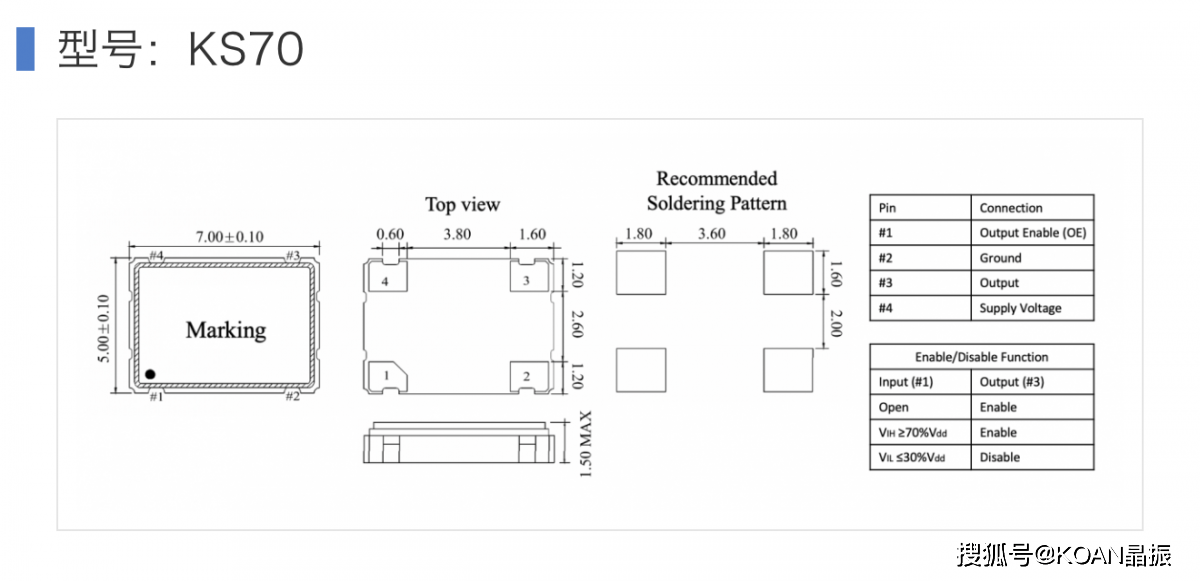

有源晶振的常见引脚包括：Vcc（电源输入）、GND（接地）、CLK_OUT（时钟输出）、Enable / VC 控制引脚（可选）......

为什么MCU的晶振回路特别敏感？

XTAL1/XTAL2之间其实是一个极小振幅、极高阻抗的模拟信号环路，对外界干扰非常敏感。任何布线或电容差异都可能改变频率或导致不起振。KOAN凯擎小妹认为在设计中应注意：

• 晶振应尽量靠近MCU放置；
• 减少走线和过孔，降低寄生参数；
• 电容匹配晶振规格，且接地路径短而干净；
• 避免高频信号线及电源噪声干扰该区域。
