一、用途

LLJ-200F漏电继电器适用于交流电压660V至1140V（部分型号支持660V及以下）、频率50Hz的系统中，电流范围覆盖15A至4000A（部分型号为630A及以下）。其核心功能包括：

漏电保护：检测线路中的漏电电流，当电流超过设定值时，迅速切断故障线路，防止设备损坏或电气火灾。

触电保护：通过检测人体触电时的电流变化，提供间接接触保护，提高用电安全性。

报警功能：可与蜂鸣器、信号灯等声光器件配合，组成漏电报警装置，实时提示故障状态。

二、特点

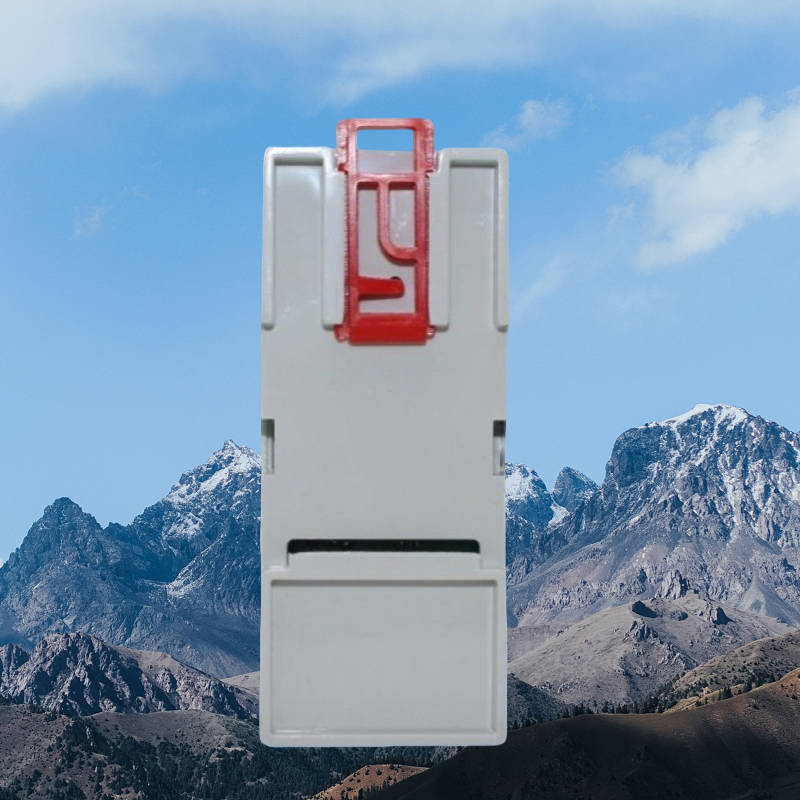

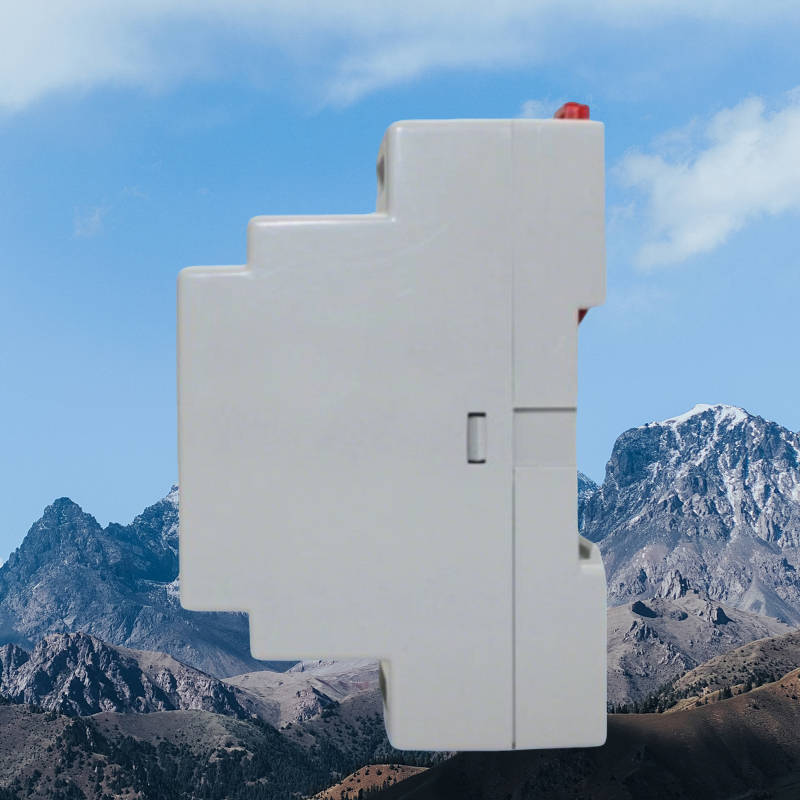

体积小巧，安装便捷：采用导轨式安装（35mm卡槽），节省空间，便于快速部署。

动作值可调：漏电动作电流范围通常为30-500mA，用户可根据实际需求分档调整，灵活适应不同场景。

动作时间分级：提供快速型（如0.1秒）和延时型两种动作时间，可配合使用实现干线和支线的分级选择性保护，避免大面积停电。

高可靠性：基于电流平衡和差动保护原理，通过零序电流互感器精准检测漏电电流，动作稳定可靠。

连续供电稳定：设计优化，确保在长时间运行中保持性能稳定，减少误动作风险。

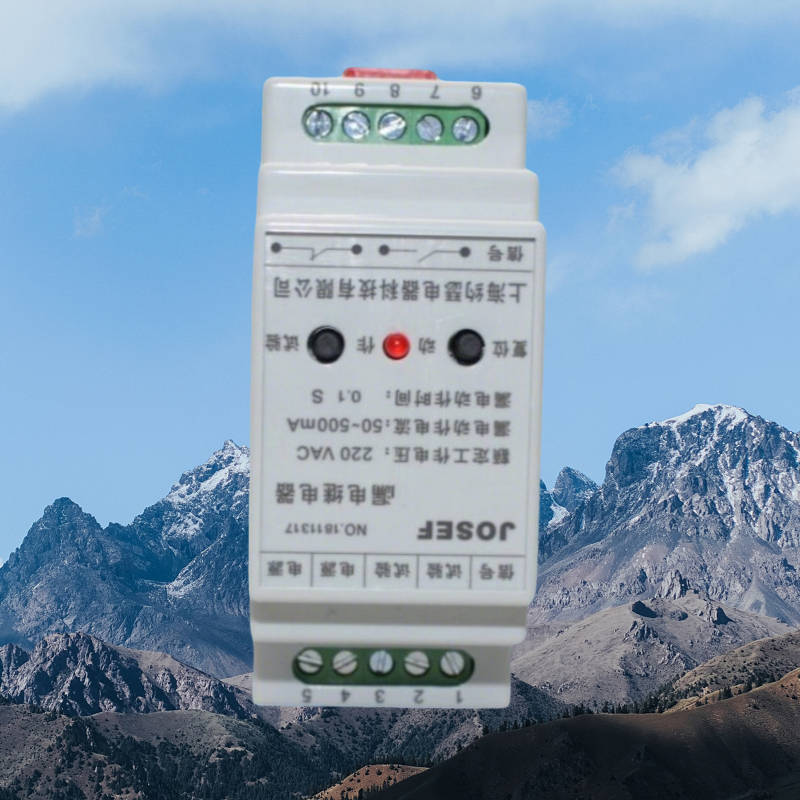

操作简易：提供试验回路和复归按钮，支持手动测试和复位，便于维护和调试。

三、工作原理

LLJ-200F漏电继电器的工作原理基于电流平衡和差动保护原理：

正常状态：电源进线电流与出线电流平衡，零序电流互感器检测到的矢量和为零或极微。

漏电状态：当线路发生漏电或人体触电时，部分电流通过漏电路径流向地面，导致进线与出线电流不平衡。零序电流互感器检测到这一变化，产生感应信号。

信号处理：感应信号经电子线路放大处理，与整定值比较。若漏电电流超过设定值，触发可控硅导通，使继电器动作。

保护动作：继电器通过常开、常闭触点控制主线路断路器或接触器断开，切除故障线路，实现保护目的。
