电容世界通过拆解了解到，华硕破晓Ai Mini主机原装100W USB-C电源适配器内部采用了多款军康铝电解电容。

这些电容覆盖PFC后高压滤波、主控芯片供电和同步整流输出滤波三处关键位置，形成从初级高压侧到次级低压侧的滤波配置。

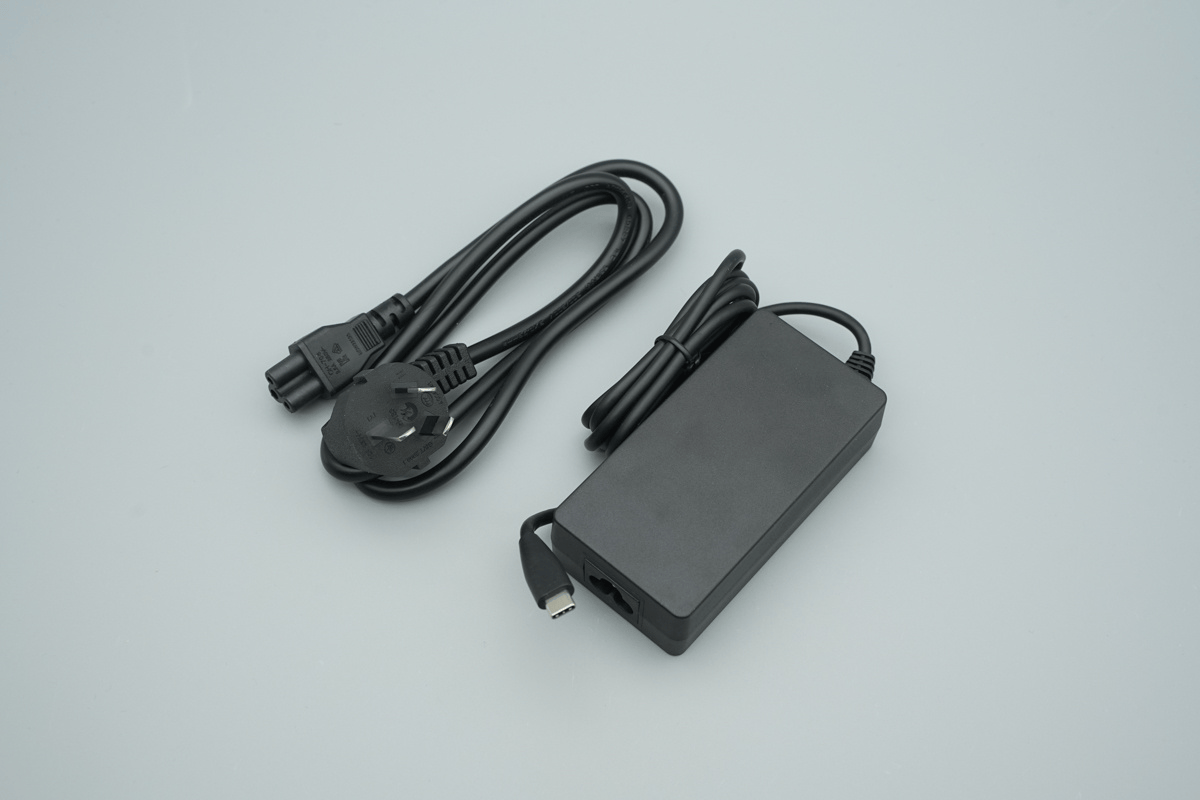

这款适配器型号为PW29-PD100，支持100-240V宽电压输入，USB-C输出档位包括5V 3A、9V 3A、12V 3A、15V 3A和20V 5A，最大输出功率为100W。除了为华硕破晓Ai Mini主机供电，也可满足轻薄本、手机等设备的USB PD快充需求。

相关阅读：拆解报告：华硕破晓Ai Mini主机原装适配器

拆解显示，这款适配器采用PFC+QR+SR电源架构，共使用4颗军康铝电解电容，包括一颗450V 100μF高压滤波电容、一颗100V 4.7μF主控供电电容，以及两颗25V 200μF输出滤波电容。

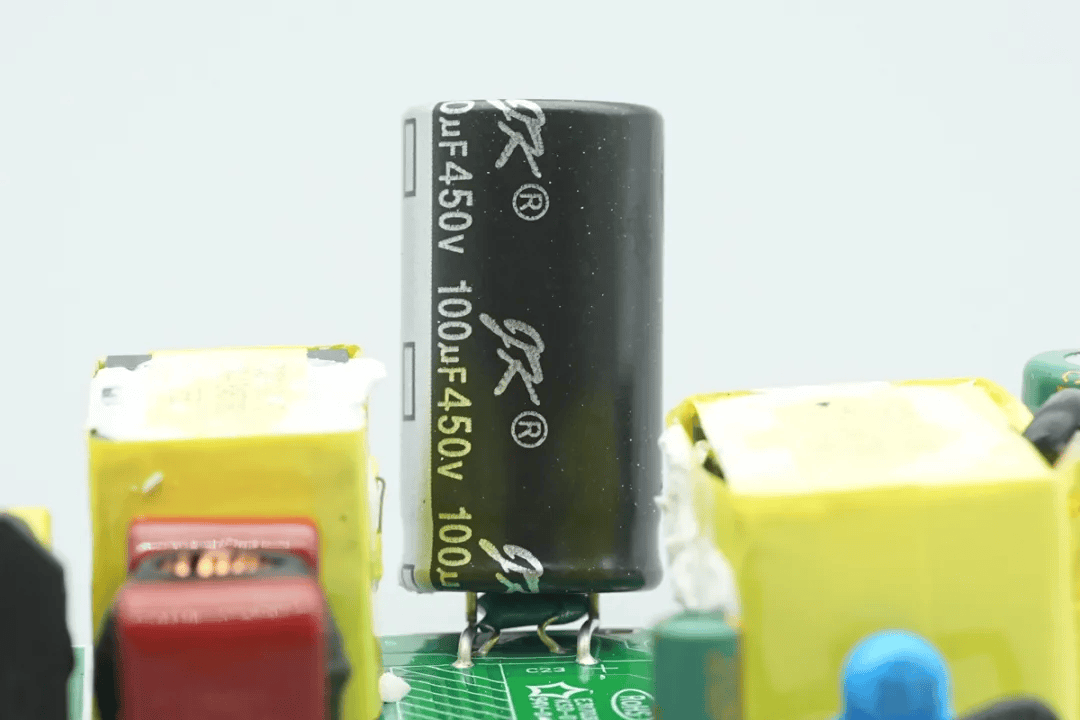

军康450V 100μF电容用于PFC高压母线滤波

在适配器初级侧，军康450V 100μF铝电解电容位于PFC升压电路之后，承担高压直流母线的滤波和储能任务。

交流电经过整流和PFC升压后，母线电压中仍会存在纹波。高压电解电容通过储存和释放电能，平滑母线电压，为后级准谐振反激变换电路提供更稳定的直流输入。

对于一款持续向Mini主机提供最高100W功率的适配器来说，这颗电容需要同时应对较高的母线电压和功率变化。450V耐压为PFC高压母线留出工作余量，100μF容量则为滤波与储能提供基础支持。

军康KL、KN和KM-MINI高压电容选型表，均收录450V 100μF规格，对应的参考参数为：20℃、100kHz条件下阻抗1.10Ω，105℃、100kHz条件下额定纹波电流1315mArms。

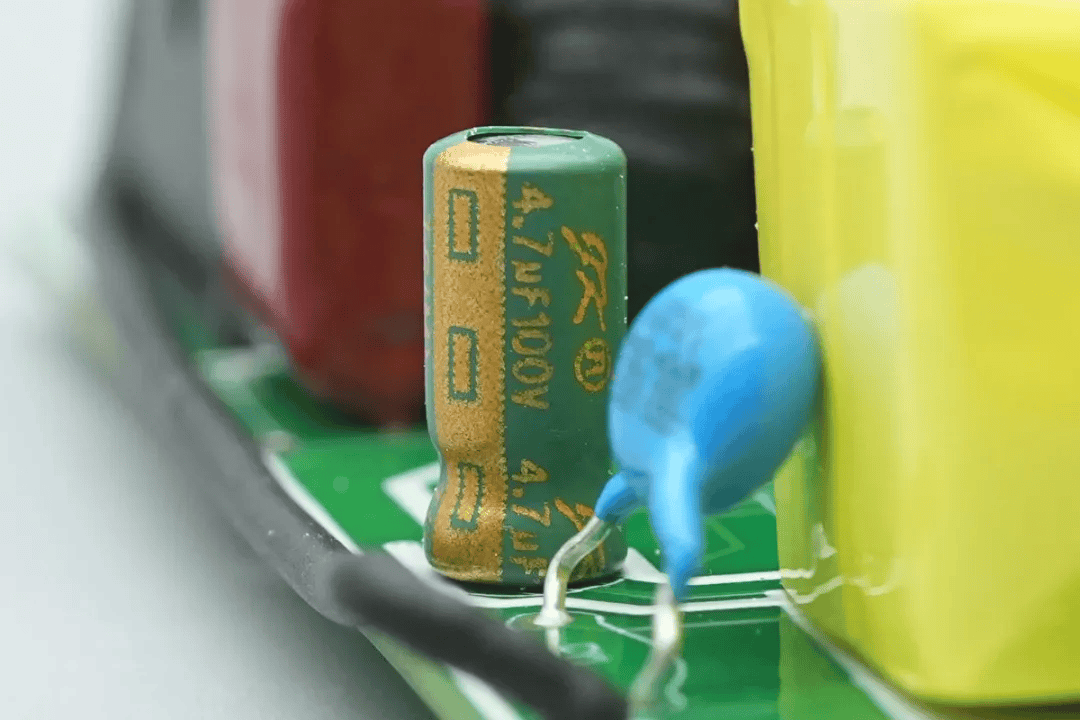

军康100V 4.7μF电容用于SC3057B的VDD回路滤波

初级主控电路采用一颗军康100V 4.7μF铝电解电容，连接在SC3057B主控芯片的VDD供电回路中。

SC3057B内置高压启动电路和VDD分段供电电路，VDD过压保护点为40V。适配器启动时，供电电路先为这颗4.7μF电容充电；芯片开始工作后，电容在相邻供电脉冲之间释放能量，减小VDD电压下跌和高频干扰。

这颗电容的100V额定耐压高于SC3057B的40V VDD过压保护点，为供电回路中的尖峰和波动留出余量；4.7μF容量则主要服务于主控芯片的启动保持和局部供电缓冲。

军康25V 2200μF和25V 1500μF电容用于20V输出端滤波

在次级侧，适配器采用两颗军康铝电解电容，规格分别为25V 2200μF和25V 1500μF，用于同步整流后的输出滤波。

变压器次级输出经过同步整流后仍含有高频纹波，两颗电容共同对输出电压进行平滑，并在负载快速变化时提供短时能量缓冲，降低电压波动对Mini主机或其他受电设备的影响。

这款适配器最高输出20V 5A，25V耐压与最高输出电压相匹配；两颗电容合计容量为3700μF，为输出滤波和负载变化提供容量支持。

电容世界总结

华硕这款100W适配器中的4颗军康电容并不是简单重复使用。450V 100μF电容跨接在PFC高压母线上，负责主功率储能和母线滤波；100V 4.7μF电容位于SC3057B的VDD回路，负责主控局部供电的储能与滤波；25V 2200μF和25V 1500μF电容位于次级输出端，针对最高20V 5A输出降低纹波并缓冲负载突变。

三种规格分别对应高压母线、控制电源和低压输出三种不同工况，也说明军康铝电解电容在这款适配器中覆盖了从PFC输出到USB-C输出的主要滤波节点。
