一、技术背景：中欧工业电压标准的差异与冲突

中国工业用电标准为三相交流电 380V / 50Hz，而欧洲各国普遍采用 400V / 50Hz 作为低压配电系统的标称电压（依据IEC 60038标准）。表面看仅20V的差值（约5.2%），但对于精密工业设备而言，这一差异足以导致伺服驱动器报警、PLC电源模块损坏、电机发热异常乃至整机无法验收。

更复杂的问题在于，欧洲部分老旧工业区仍沿用380V标准（如意大利南部、西班牙部分区域），而德国北部新工业园区实际运行电压往往在400V-415V之间。此外，欧洲电网受新能源并网冲击及线路老化影响，电压波动范围常达到 ±10%至±15%，远超国内电网±5%的波动水平。

上述两个问题——电压等级不匹配与电压波动超标——是出口设备“水土不服”的两大根源，必须通过不同的电气装置分别应对。

二、设备原理：变压器与稳压器的本质区别

在技术选型前，需明确两类装置的核心功能边界：

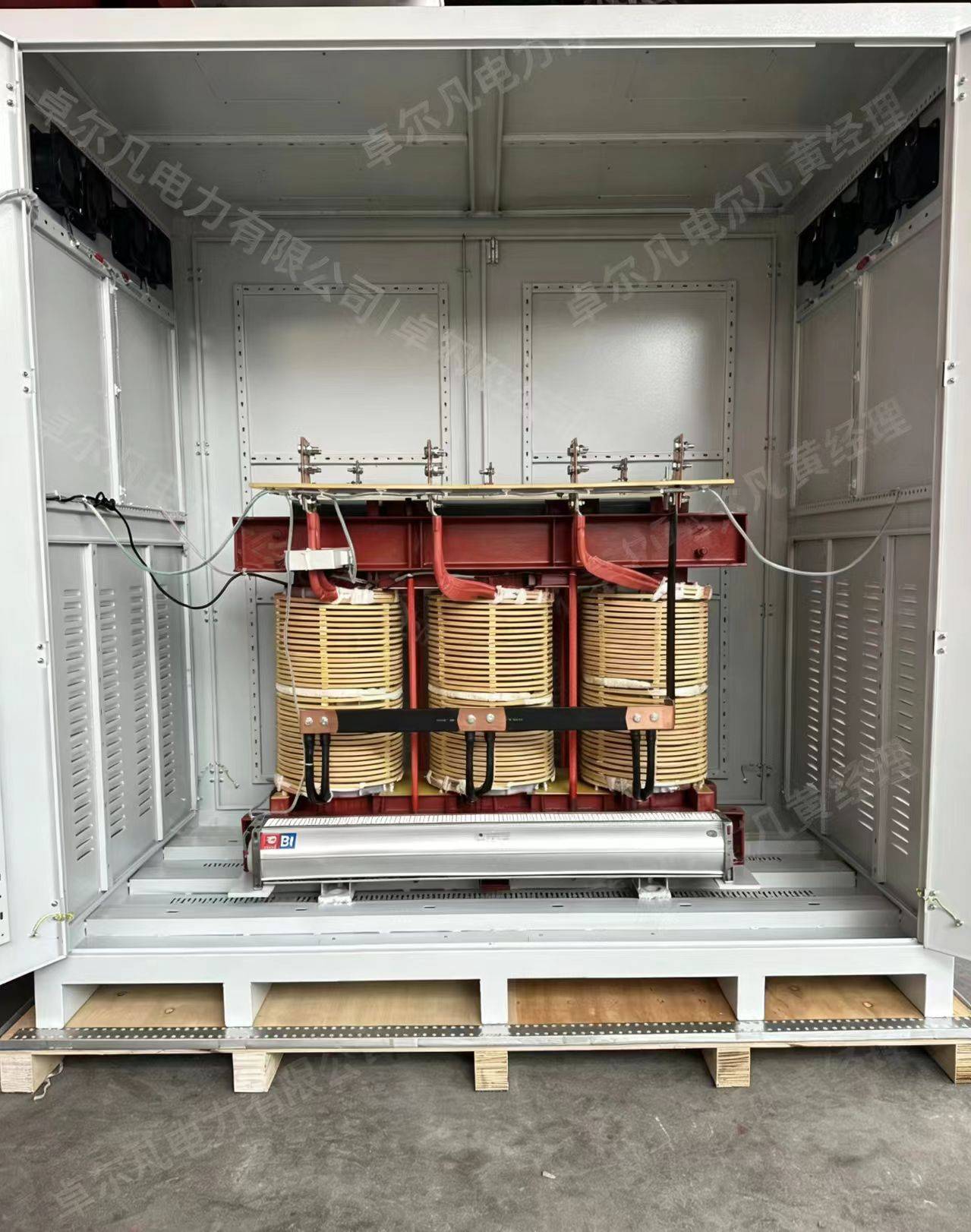

2.1 三相干式变压器

工作原理：基于电磁感应定律，通过一次侧与二次侧线圈匝数比的变化实现电压幅值转换。匝数比固定，输出电压随输入电压按比例变化。

核心功能：电压等级转换（降压或升压），不具稳压能力。

数学关系：

U_out = U_in × (N₂ / N₁)

当输入电压U_in发生波动时，输出电压U_out同步同比例波动。

适用场景：输入电压稳定但幅值等级与设备额定值不一致。

2.2 三相全自动稳压器（AVR）

工作原理：通过伺服电机驱动碳刷改变自耦变压器抽头位置，或采用电子补偿电路，实时调整输出电压至设定值。闭环控制系统持续检测输出端电压并与基准值比较，偏差信号驱动执行机构动作。

核心功能：电压稳定，消除输入侧波动对输出侧的影响。

典型精度：输出稳压精度 ±3% 至 ±5%（视机型而定）。

适用场景：输入电压幅值等级匹配，但电网波动剧烈。

2.3 关键结论

三、欧洲现场工况分类及对应技术方案

基于欧洲各国电网实际运行数据，将现场条件划分为三类，分别对应不同的装置配置策略。

3.1 工况一：电压等级不匹配，电网相对稳定

典型特征：

• 长期实测电压在400V±2%范围内（如德国新工业园区、荷兰部分区域）
• 电压变化率低于设备允许波动阈值

技术方案：

选用 三相干式降压变压器，变比设定为 400V / 380V（或依据现场实测值定制抽头）。

选型技术要点：

• 变压器一次侧应设置 ±5% 多抽头（如 380V / 400V / 415V / 420V），便于现场根据实际输入电压灵活接线调整。
• 容量计算公式：S_kVA = P_kW / cosφ（功率因数cosφ通常取0.8）。在此基础上建议 预留20%-30%容量余量，避免线性负载启动冲击及未来增容需求。
• 连接组别：建议采用 Dyn11 或 Yyn0，视负载性质而定。

成本评估：三类方案中最低，可靠性最高（无源器件，近乎零故障）。

3.2 工况二：电压等级匹配，电网波动剧烈

典型特征：

• 标称电压380V，但实测在350V-410V范围内频繁波动（多见于意大利老工业区、东欧部分国家）
• 设备因欠压或过压保护频繁跳闸，控制系统重启

技术方案：

选用 三相全自动补偿式稳压器，输入380V，输出恒定380V。

选型技术要点：

• 感性负载容量修正：若负载包含交流电机、压缩机等感性设备，启动电流可达额定电流的5-7倍。稳压器容量应按 设备额定功率的1.5-2倍 选取，否则启动瞬间稳压器过载保护动作，导致设备无法正常启动。
• 稳压精度要求：对于含PLC、伺服驱动的设备，建议稳压精度不低于 ±3%。
• 响应速度：应选择响应时间 ≤ 100ms 的机型，以避免电压瞬变期间设备脱网。

3.3 工况三：电压等级不匹配，且电网波动剧烈

典型特征：

• 标称电压400V，实测波动范围达到 ±15% 以上（常见于法国重工业区、波兰、捷克等地）
• 同时存在“等级偏差”与“动态波动”双重问题

技术方案：

必须采用 “稳压+降压”复合方案。实现方式有两种：

方式A（分体式方案）：

稳压器（400V稳400V）→ 变压器（400V降380V）

• 优点：标准机型，采购周期短
• 缺点：占地面积大，成本叠加，且需注意变压器后级电压会随前级稳压器输出波动（需确保稳压器精度足够）

方式B（一体化方案）——技术推荐：

采用 宽范围智能稳压变压器，内部集成补偿变压器与调压绕组，电气架构如下：

• 输入电压范围：340V-460V（即400V±15%）
• 输出电压：380V±3%（恒定）
• 响应时间：≤ 40ms
• 附加功能：内置隔离变压器，可有效滤除电网谐波干扰及共模干扰

一体化方案技术优势：

• 结构紧凑，柜体占用空间比分体式减少约40%
• 单次安装接线，降低现场施工出错率
• 系统响应无级联延迟，动态特性更优
• 综合成本低于分体式组合

四、关键选型参数与工程注意事项

4.1 容量计算（工程常见误区）

变压器和稳压器的容量单位为 KVA（视在功率），而设备标称功率通常为 KW（有功功率）。正确换算关系为：

S_KVA = P_KW / cosφ

其中cosφ为设备综合功率因数，典型取值：

• 阻性负载（加热、照明）：cosφ ≈ 1.0
• 感性负载（电机、压缩机）：cosφ ≈ 0.7-0.8
• 综合生产线：cosφ ≈ 0.8

示例：一台设备总功率为80KW，综合功率因数为0.8，则最小视在功率为 80/0.8 = 100KVA。考虑30%余量后，选型容量应为 130KVA。

4.2 中性线（N线）引出的技术必要性

欧洲配电系统多为三相五线制（TN-S系统），大量工业设备内部包含220V单相控制电路（如开关电源、接触器、继电器、PLC电源模块等）。

若变压器/稳压器采用 三角形（Δ）接法 且未引出中性线，则单相负载无法获得稳定的相电压，将导致电压漂移，直接烧毁控制板。

技术要求：必须选用 星形（Y）接法 并引出中性线（N），确保各相与中性点之间电压为220V±5%。

4.3 输入电压数据采集方法

在确定具体方案前，须完成以下数据采集：

• 测量周期：不少于7个连续自然日
• 测量频次：每日至少3次（早、中、晚用电高峰）
• 记录参数：三相线电压（U_AB、U_BC、U_CA）及相电压（U_AN、U_BN、U_CN）的最小值、最大值、平均值
• 工具：具备数据记录功能的数字万用表或电能质量分析仪

选型方案的制定必须以实测数据为依据，不应以客户口头描述为准。

五、关于频率问题的澄清

欧洲电网频率为 50Hz，与中国标准一致。因此，出口欧洲的设备在频率适配方面无需额外处理。这与出口北美（60Hz）市场存在本质区别，北美市场需考虑变频或更换电机等更复杂的适配措施。

六、应用案例数据

项目背景：江苏某包装机械制造企业，设备出口法国里昂某食品加工厂。设备投运后PLC频繁死机，伺服驱动器报过压故障。

现场检测数据：

• 午间用电低谷期：线电压 412V
• 晚间用电高峰期：线电压 368V
• 波动幅度：44V（超出设备允许的额定电压±10%范围）

诊断结论：同时存在电压等级偏高（412V > 380V）和动态跌落严重（368V，波动达12%）的双重问题。

实施方案：安装一台100KVA宽范围稳压变压器，技术参数设定为：

• 输入允许范围：340V-460V
• 输出恒定值：380V±3%
• 连接组别：Yyn0（带中性线引出）

运行结果：设备连续运行12个月，未再出现电压相关故障报警。

七、技术总结

出口欧洲工业设备的电压适配问题，本质上是“电压幅值匹配”与“电压稳定度保障”两个独立技术问题的叠加。二者的应对装置——变压器与稳压器——并非替代关系，而是针对不同技术问题的专项工具。

正确的选型路径为：

1. 完成现场电网实测数据采集（至少一周）
2. 判断电压等级偏差方向及幅度
3. 评估电压波动范围是否超出设备允许阈值
4. 根据上述两项判断结果，选择变压器、稳压器或一体化复合方案

卓尔凡电气在工业电压转换领域具备十余年工程经验，对欧洲主要工业国（德国、法国、意大利、波兰、西班牙等）的电网特性积累了详实的实测数据与配套案例。可为出口设备制造商提供从现场数据评估、方案设计到设备交付的全流程技术支持。
