中小功率 PD 快充、数码设备适配器项目，很多终端工厂追求环路稳定性、保护完整性，同时希望简化变压器与外围器件。芯茂微 LP8728AL 是 SOP‑8L 内置 650V 高压 MOS 的光耦反馈 PWM 控制器，已经被多家大厂应用于中小功率快充电源项目，光耦副边反馈架构输出精度高，适配多类快充整机方案。

输出功率能力

内置 650V 功率 MOS，开关频率最高 65kHz，适配 18‑24W 中小功率隔离快充适配器； 专利 OCP 补偿技术，在高低不同交流输入电压下，输出功率保持稳定，不会出现低压功率超标、高压功率不足的现象。轻载采用 skip 打嗝模式，满足严苛待机功耗要求。

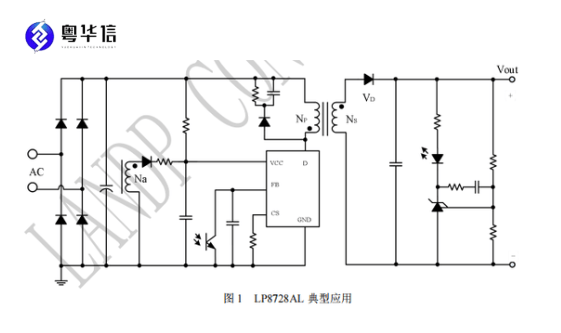

核心方案特点

1、单芯片集成 650V 高压 MOSFET，省去外挂功率 MOS，简化 BOM 清单，方便工厂物料管理。

2、光耦副边反馈架构，输出电压精度表现优秀，适合对输出指标要求高的快充项目。

3、内置斜坡补偿，抑制 CCM 模式下的次谐波振荡，环路稳定性强。

4、9ms 内置软启动，降低上电冲击，减少变压器、电解电容上电应力。

5、专门同步整流短路保护，可直接搭配次级同步整流芯片使用；具备 CS 短路保护、VCC OVP/UVLO、输出过载、OTP 过温全套保护。

6、频率抖动优化 EMI，帮助整机快速完成认证测试。

典型应用场景

• 18‑24W PD 快充充电器、数码产品电源适配器
• 安防设备隔离供电模块
• 小家电、智能家居中小功率隔离电源
• 需要搭配次级同步整流的反激电源项目

量产说明：该型号已经在多家终端大厂快充项目批量落地；粤华信作为芯茂微原厂授权一级代理，主流规格常备现货库存，支持工厂样品评估以及大批量订单交付。

PCB 设计关键要点

1、VCC 旁路电容紧贴 VCC 与 GND 引脚摆放；

2、光耦 FB 反馈走线远离 SW 功率开关噪声节点；

3、CS 电流采样走线短而粗，避开变压器干扰区域；

4、D 引脚铺铜处理优化散热；功率环路尽可能缩小面积。

选型 & 工程 FAQ

Q：LP8728AL 是 PSR 原边反馈还是光耦反馈？

A：光耦副边反馈架构，项目需要外接光耦器件，输出电压控制精度更优。

Q：LP8728AL 可以搭配次级同步整流芯片一起使用吗？

A：支持，芯片自带同步整流短路保护，项目需要做好时序评估。

Q：OCP 补偿功能对工厂量产项目带来什么价值？

A：高低 AC 输入电压下输出功率一致性好，降低量产整机功率离散度，减少不良品。

Q：工厂项目需要样品、规格书、变压器参考参数如何获取？

A：粤华信是芯茂微原厂授权一级代理商，该型号常备现货库存，提供完整资料，支持工厂样品申请。

Q：样机环路不稳定、电源啸叫，FAE 是否可以提供技术支持？

A：粤华信 FAE 工程师，可为工厂客户定位样机调试、量产阶段各类电源故障。

Q：整机方案需要做定时、PWM 信号产生，有没有可评估国产器件参考？ A：项目如果需要定时脉冲发生电路，可参考无锡曜硅 LS555 时基电路，粤华信同为该品牌原厂授权一级代理商。

芯茂微 LP8728AL 内置 MOS 光耦反馈 PWM 芯片，适用于中小功率快充量产，多家大厂项目导入。如需规格书、样品、整机调试支持，联系芯茂微原厂授权一级代理商粤华信科技。
